Пристрій реєстрації параметрів больової чутливості наземних молюсків

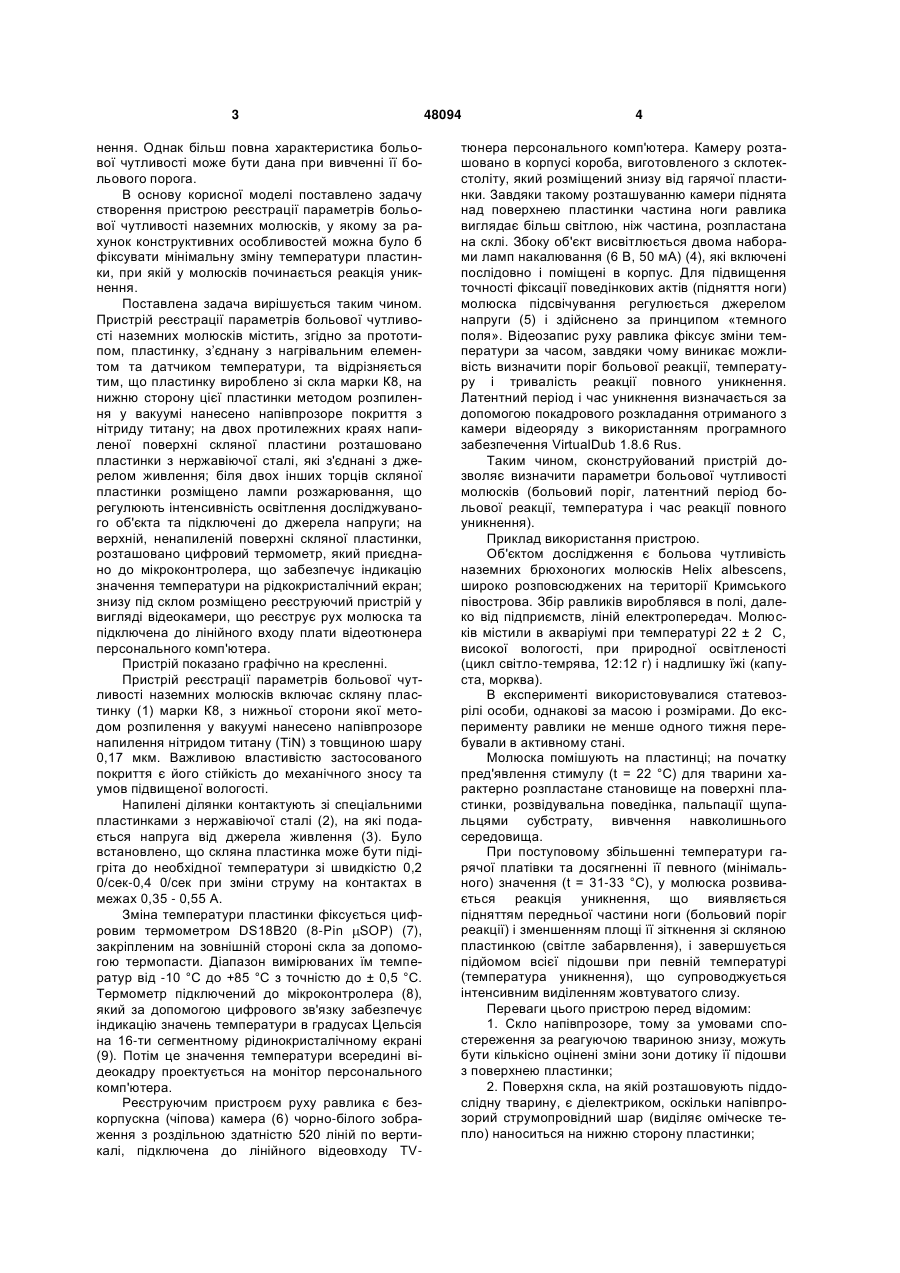

Пристрій реєстрації параметрів больової чутливості наземних молюсків, що містить пластинку, з'єднану з нагрівальним елементом та датчиком температури, який відрізняється тим, що пластинку вироблено зі скла марки К8, на нижню сторону цієї пластинки методом розпилення у вакуумі на 3 нення. Однак більш повна характеристика больової чутливості може бути дана при вивченні її больового порога. В основу корисної моделі поставлено задачу створення пристрою реєстрації параметрів больової чутливості наземних молюсків, у якому за рахунок конструктивних особливостей можна було б фіксувати мінімальну зміну температури пластинки, при якій у молюсків починається реакція уникнення. Поставлена задача вирішується таким чином. Пристрій реєстрації параметрів больової чутливості наземних молюсків містить, згідно за прототипом, пластинку, з’єднану з нагрівальним елементом та датчиком температури, та відрізняється тим, що пластинку вироблено зі скла марки К8, на нижню сторону цієї пластинки методом розпилення у вакуумі нанесено напівпрозоре покриття з нітриду титану; на двох протилежних краях напиленої поверхні скляної пластини розташовано пластинки з нержавіючої сталі, які з'єднані з джерелом живлення; біля двох інших торців скляної пластинки розміщено лампи розжарювання, що регулюють інтенсивність освітлення досліджуваного об'єкта та підключені до джерела напруги; на верхній, ненапиленій поверхні скляної пластинки, розташовано цифровий термометр, який приєднано до мікроконтролера, що забезпечує індикацію значення температури на рідкокристалічний екран; знизу під склом розміщено реєструючий пристрій у вигляді відеокамери, що реєструє рух молюска та підключена до лінійного входу плати відеотюнера персонального комп'ютера. Пристрій показано графічно на кресленні. Пристрій реєстрації параметрів больової чутливості наземних молюсків включає скляну пластинку (1) марки К8, з нижньої сторони якої методом розпилення у вакуумі нанесено напівпрозоре напилення нітридом титану (TiN) з товщиною шару 0,17 мкм. Важливою властивістю застосованого покриття є його стійкість до механічного зносу та умов підвищеної вологості. Напилені ділянки контактують зі спеціальними пластинками з нержавіючої сталі (2), на які подається напруга від джерела живлення (3). Було встановлено, що скляна пластинка може бути підігріта до необхідної температури зі швидкістю 0,2 0/сек-0,4 0/сек при зміни струму на контактах в межах 0,35 - 0,55 А. Зміна температури пластинки фіксується цифровим термометром DS18B20 (8-Pin SOP) (7), закріпленим на зовнішній стороні скла за допомогою термопасти. Діапазон вимірюваних їм температур від -10 °С до +85 °С з точністю до ± 0,5 °С. Термометр підключений до мікроконтролера (8), який за допомогою цифрового зв'язку забезпечує індикацію значень температури в градусах Цельсія на 16-ти сегментному рідинокристалічному екрані (9). Потім це значення температури всередині відеокадру проектується на монітор персонального комп'ютера. Реєструючим пристроєм руху равлика є безкорпускна (чіпова) камера (6) чорно-білого зображення з роздільною здатністю 520 ліній по вертикалі, підключена до лінійного відеовходу TV 48094 4 тюнера персонального комп'ютера. Камеру розташовано в корпусі короба, виготовленого з склотекстоліту, який розміщений знизу від гарячої пластинки. Завдяки такому розташуванню камери піднята над поверхнею пластинки частина ноги равлика виглядає більш світлою, ніж частина, розпластана на склі. Збоку об'єкт висвітлюється двома наборами ламп накалювання (6 В, 50 мА) (4), які включені послідовно і поміщені в корпус. Для підвищення точності фіксації поведінкових актів (підняття ноги) молюска підсвічування регулюється джерелом напруги (5) і здійснено за принципом «темного поля». Відеозапис руху равлика фіксує зміни температури за часом, завдяки чому виникає можливість визначити поріг больової реакції, температуру і тривалість реакції повного уникнення. Латентний період і час уникнення визначається за допомогою покадрового розкладання отриманого з камери відеоряду з використанням програмного забезпечення VirtualDub 1.8.6 Rus. Таким чином, сконструйований пристрій дозволяє визначити параметри больової чутливості молюсків (больовий поріг, латентний період больової реакції, температура і час реакції повного уникнення). Приклад використання пристрою. Об'єктом дослідження є больова чутливість наземних брюхоногих молюсків Helix albescens, широко розповсюджених на території Кримського півострова. Збір равликів вироблявся в полі, далеко від підприємств, ліній електропередач. Молюсків містили в акваріумі при температурі 22 ± 2 С, високої вологості, при природної освітленості (цикл світло-темрява, 12:12 г) і надлишку їжі (капуста, морква). В експерименті використовувалися статевозрілі особи, однакові за масою і розмірами. До експерименту равлики не менше одного тижня перебували в активному стані. Молюска помішують на пластинці; на початку пред'явлення стимулу (t = 22 °С) для тварини характерно розпластане становище на поверхні пластинки, розвідувальна поведінка, пальпації щупальцями субстрату, вивчення навколишнього середовища. При поступовому збільшенні температури гарячої платівки та досягненні її певного (мінімального) значення (t = 31-33 °С), у молюска розвивається реакція уникнення, що виявляється підняттям передньої частини ноги (больовий поріг реакції) і зменшенням площі її зіткнення зі скляною пластинкою (світле забарвлення), і завершується підйомом всієї підошви при певній температурі (температура уникнення), що супроводжується інтенсивним виділенням жовтуватого слизу. Переваги цього пристрою перед відомим: 1. Скло напівпрозоре, тому за умовами спостереження за реагуючою твариною знизу, можуть бути кількісно оцінені зміни зони дотику її підошви з поверхнею пластинки; 2. Поверхня скла, на якій розташовують піддослідну тварину, є діелектриком, оскільки напівпрозорий струмопровідний шар (виділяє оміческе тепло) наноситься на нижню сторону пластинки; 5 48094 3. Підбором товщини струмопровідного шару можна варіювати його резистивними властивостями. Все це робить можливим оптимальне управління швидкістю наростання температури, величи Комп’ютерна верстка Л.Литвиненко 6 ною напруги на контактних майданчиках платівки, завдяки чому можна точно реєструвати мінімальну температуру, при якій починається реакція уникнення (больовий поріг) і латентний період. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
