Пристрій для дослідження больової й тактильної чутливості

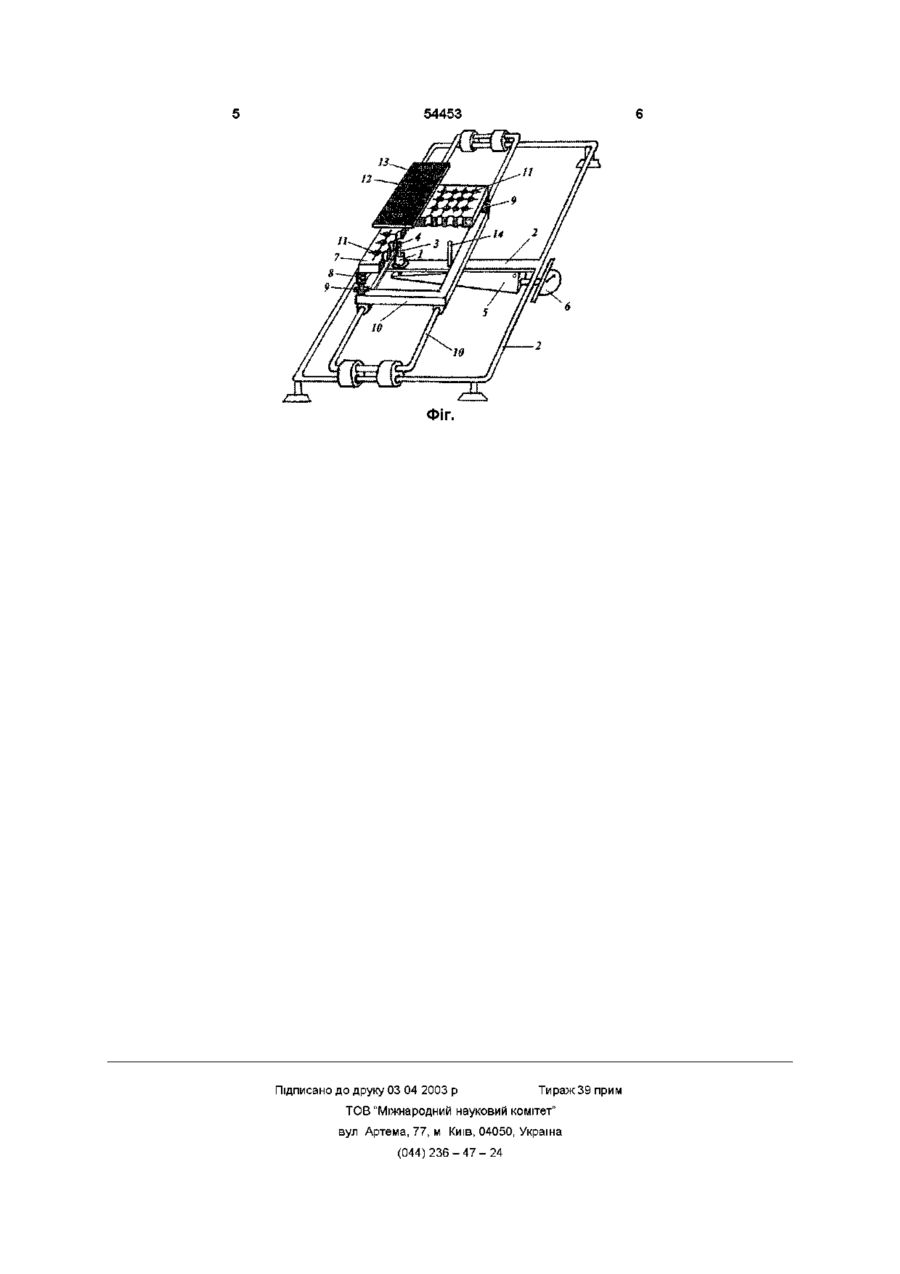

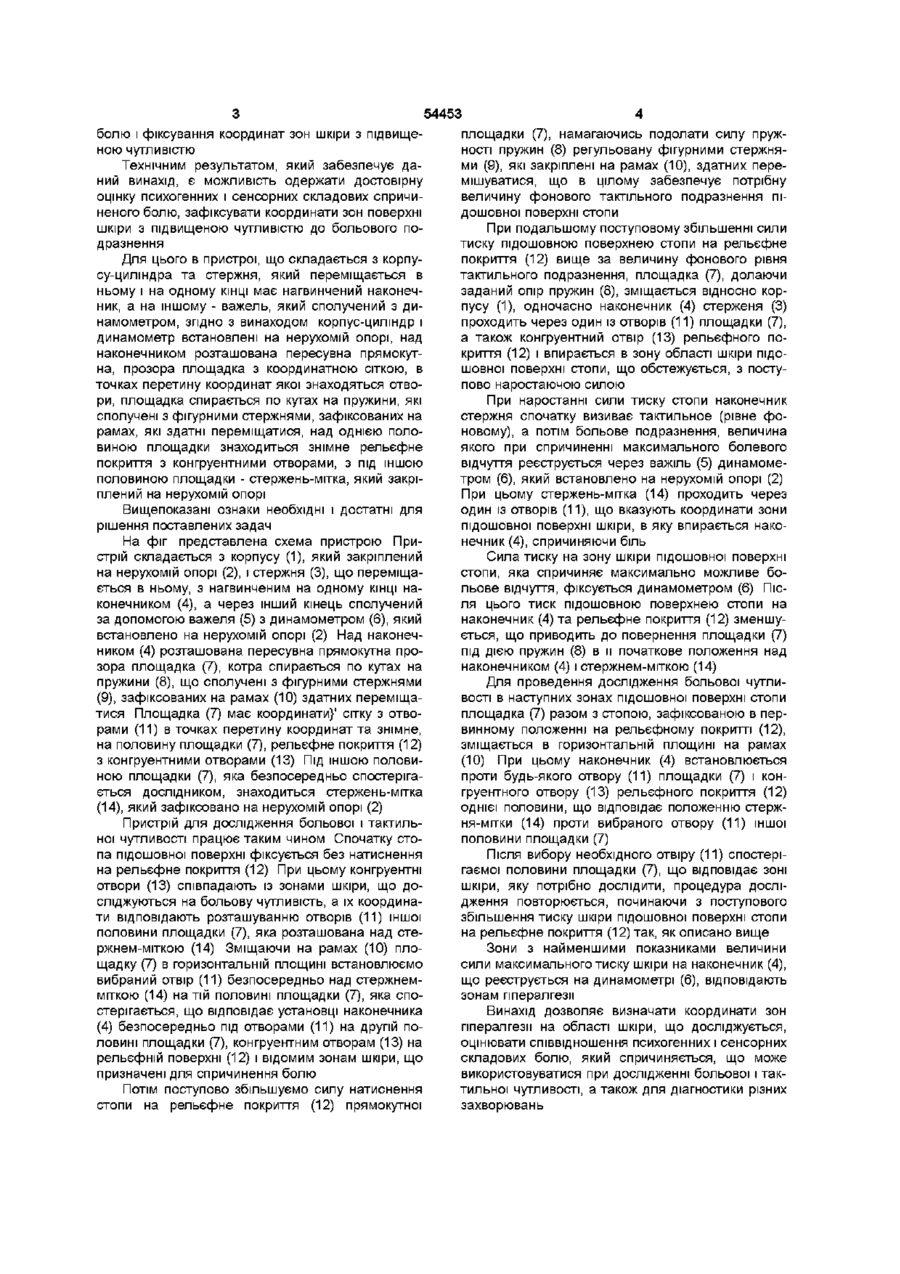

Пристрій для дослідження больової й тактильної чутливості, що складається з корпусуциліндра й рухомого стержня в ньому , котрий на одному КІНЦІ має наконечник, а на іншому - важіль, сполучений з динамометром, який відрізняється тим, що корпус-циліндр і динамометр установлені на нерухомій опорі, а над наконечником розташована пересувна прямокутна прозора площадка з координатною сіткою, в точках перетину координат якої знаходяться отвори, площадка спирається по кутах на пружини, які сполучені з фігурними стержнями, зафіксованими на рамах, які здатні переміщуватись, над однією половиною площадки знаходиться знімне рельєфне покриття з конгруентними отворами, а під іншою половиною площадки - стержень-мітка, який закріплений на нерухомій опорі О Винахід відноситься до медицини, а саме до пристроїв для дослідження тактильної і больової чутливості, що заснований на механічному принципі викликання болю і може бути використаний для діагностики різних захворювань Відомий пристрій-аналог складається з металевого корпуса-трубки, стержня з нагвинченим наконечником для викликання болю, що переміщається в ньому, та пружини [Исаев С Г "Прибор для исследования болевой и тактильной чувствительности (а с №140151 30а)", Журн невропатологии и психиатрии им С С Корсакова, 1965, том LXV, в ы п 8 , С 1182-1183] Загальні ознаки аналога і винаходу, що заявляється, такі корпус-трубка і стержень з нагвинченим наконечником, що переміщається в ньому Через відсутність фонового тактильного подразнення під час викликання болю при визначенні порогів больової і тактильної чутливості, пристрій-аналог не дозволяє вимірювати психогенну і сенсорну складові спричиненого болю Відомо також, що пристрій-прототип складається з металевого корпусу-циліндра з прорізом, по краю якого нанесена шкала, металевого стерж ня, що переміщається в ньому і сполучений з пружиною, на якій прикріплений покажчик для фіксації тиску на шкалі [Зыскин А И, Гологорский В А Сравнительная оценка анальгетического эффекта анальгетиков Вестник хирургии, 1970, №3, С 97 99] Загальні ознаки прототипу і що заявляється винаходи наступні корпус-циліндр з стержнем, що переміщається в ньому, динамометр Також, через відсутність фонового тактильного подразнення під час спричинення болю при визначенні порогів больової і тактильной чутливості, пристрій-прототип не дозволяє виміряти психогенну і сенсорну складові спричиненого болю Крім того, відсутність координатної системи в пристроі-прототипі викликає труднощі у визначенні і стандартизації розташування зон поверхні шкіри, що досліджуються У основу винаходу, що заявляється, поставлене завдання удосконалити пристрій для дослідження больової і тактильної чутливості шляхом розміщення пересувної площадки з координатною системою для забезпечення регульованого фонового тактильного подразнення під час спричинення СО Ю Ю 54453 болю і фіксування координат зон шкіри з підвищеною чутливістю Технічним результатом, який забезпечує даний винахід, є можливість одержати достовірну оцінку психогенних і сенсорних складових спричиненого болю, зафіксувати координати зон поверхні шкіри з підвищеною чутливістю до больового подразнення Для цього в пристрої, що складається з корпусу-циліндра та стержня, який переміщається в ньому і на одному КІНЦІ має нагвинчений наконечник, а на іншому - важель, який сполучений з динамометром, згідно з винаходом корпус-циліндр і динамометр встановлені на нерухомій опорі, над наконечником розташована пересувна прямокутна, прозора площадка з координатною сіткою, в точках перетину координат якої знаходяться отвори, площадка спирається по кутах на пружини, які сполучені з фігурними стержнями, зафіксованих на рамах, які здатні переміщатися, над однією половиною площадки знаходиться знімне рельєфне покриття з конгруентними отворами, з під іншою половиною площадки - стержень-мітка, який закріплений на нерухомій опорі Вищепоказані ознаки необхідні і достатні для рішення поставлених задач На фіг представлена схема пристрою Пристрій складається з корпусу (1), який закріплений на нерухомій опорі (2), і стержня (3), що переміщається в ньому, з нагвинченим на одному КІНЦІ наконечником (4), а через інший кінець сполучений за допомогою важеля (5) з динамометром (6), який встановлено на нерухомій опорі (2) Над наконечником (4) розташована пересувна прямокутна прозора площадка (7), котра спирається по кутах на пружини (8), що сполучені з фігурними стержнями (9), зафіксованих на рамах (10) здатних переміщатися Площадка (7) має координати}' сітку з отворами (11) в точках перетину координат та знімне, на половину площадки (7), рельєфне покриття (12) з конгруентними отворами (13) Під іншою половиною площадки (7), яка безпосередньо спостерігається дослідником, знаходиться стержень-мітка (14), який зафіксовано на нерухомій опорі (2) Пристрій для дослідження больової і тактильної чутливості працює таким чином Спочатку стопа підошовної поверхні фіксується без натиснення на рельєфне покриття (12) При цьому конгруентні отвори (13) співпадають із зонами шкіри, що досліджуються на больову чутливість, а їх координати відповідають розташуванню отворів (11) іншої половини площадки (7), яка розташована над стержнем-міткою (14) Зміщаючи на рамах (10) площадку (7) в горизонтальній площині встановлюємо вибраний отвір (11) безпосередньо над стержнемміткою (14) на тій половині площадки (7), яка спостерігається, що відповідає установці наконечника (4) безпосередньо під отворами (11) на другій половині площадки (7), конгруентним отворам (13) на рельєфній поверхні (12) і відомим зонам шкіри, що призначені для спричинення болю Потім поступово збільшуємо силу натиснення стопи на рельєфне покриття (12) прямокутної площадки (7), намагаючись подолати силу пружності пружин (8) регульовану фігурними стержнями (9), які закріплені на рамах (10), здатних перемішуватися, що в цілому забезпечує потрібну величину фонового тактільного подразнення підошовної поверхні стопи При подальшому поступовому збільшенні сили тиску підошовною поверхнею стопи на рельєфне покриття (12) вище за величину фонового рівня тактильного подразнення, площадка (7), долаючи заданий опір пружин (8), зміщається відносно корП С У У 0), одночасно наконечник (4) стерженя (3) проходить через один із отворів (11) площадки (7), а також конгруентний отвір (13) рельєфного покриття (12) і впирається в зону області шкіри підошовної поверхні стопи, що обстежується, з поступово наростаючою силою При наростанні сили тиску стопи наконечник стержня спочатку визиває тактильное (рівне фоновому), а потім больове подразнення, величина якого при спричиненні максимального болевого відчуття реєструється через важіль (5) динамометром (6), який встановлено на нерухомій опорі (2) При цьому стержень-мітка (14) проходить через один із отворів (11), що вказують координати зони підошовної поверхні шкіри, в яку впирається наконечник (4), спричиняючи біль Сила тиску на зону шкіри підошовної поверхні стопи, яка спричиняє максимально можливе больове відчуття, фіксується динамометром (6) Після цього тиск підошовною поверхнею стопи на наконечник (4) та рельєфне покриття (12) зменшується, що приводить до повернення площадки (7) під дією пружин (8) в и початкове положення над наконечником (4) і стержнем-міткою (14) Для проведення дослідження больової чутливості в наступних зонах підошовної поверхні стопи площадка (7) разом з стопою, зафіксованою в первинному положенні на рельєфному покритті (12), зміщається в горизонтальній площині на рамах (10) При цьому наконечник (4) встановлюється проти будь-якого отвору (11) площадки (7) і конгруентного отвору (13) рельєфного покриття (12) однієї половини, що відповідає положенню стержня-мітки (14) проти вибраного отвору (11) іншої половини площадки (7) Після вибору необхідного отвіру (11) спостерігаємої половини площадки (7), що відповідає зоні шкіри, яку потрібно дослідити, процедура дослідження повторюється, починаючи з поступового збільшення тиску шкіри підошовної поверхні стопи на рельєфне покриття (12) так, як описано вище Зони з найменшими показниками величини сили максимального тиску шкіри на наконечник (4), що реєструється на динамометрі (6), відповідають зонам ппералгезм Винахід дозволяє визначати координати зон ппералгезм на області шкіри, що досліджується, оцінювати співвідношення психогенних і сенсорних складових болю, який спричиняється, що може використовуватися при дослідженні больової і тактильної чутливості, а також для діагностики різних захворювань 54453 13 12 11 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
