Спосіб регулювання процесу допалення монооксиду вуглецю

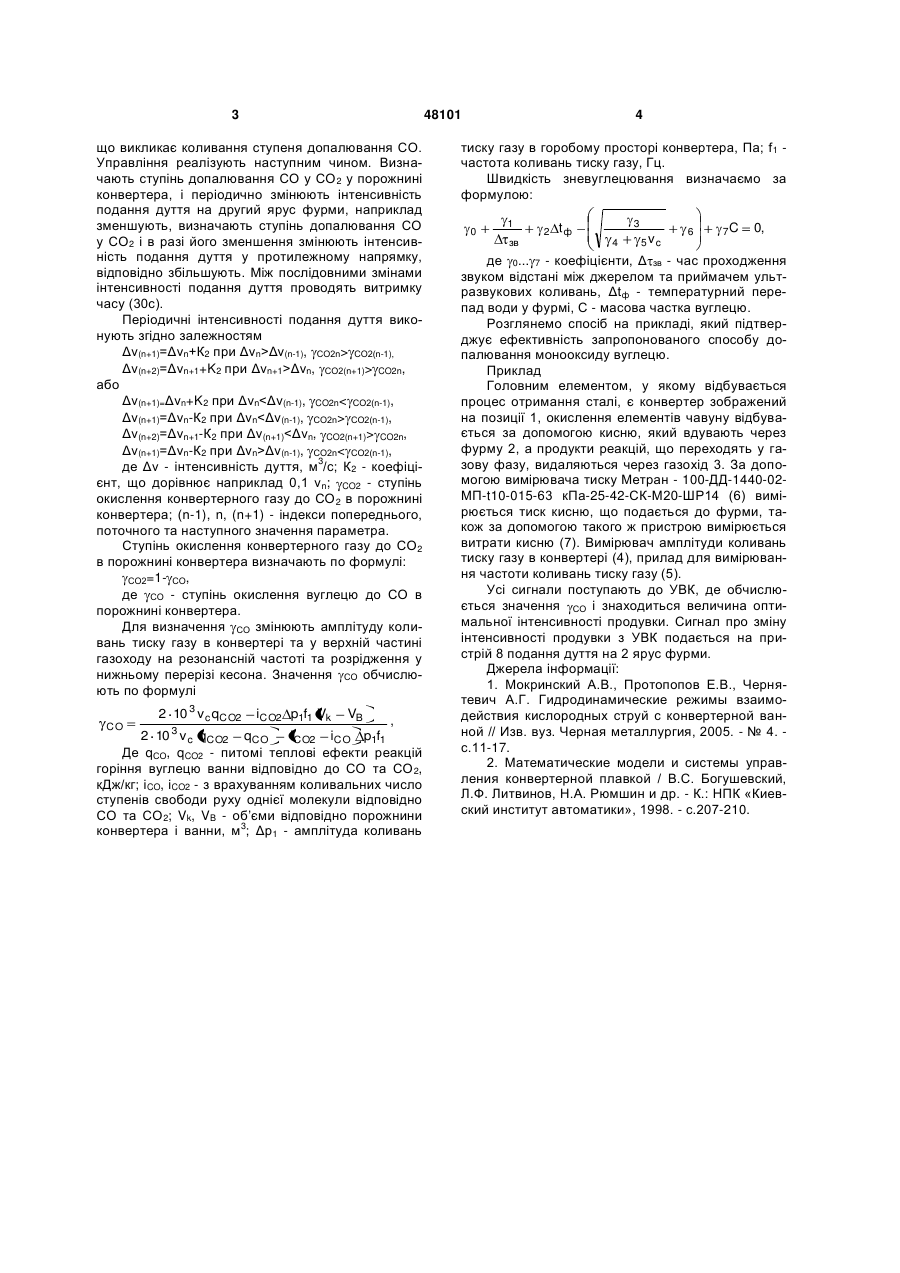

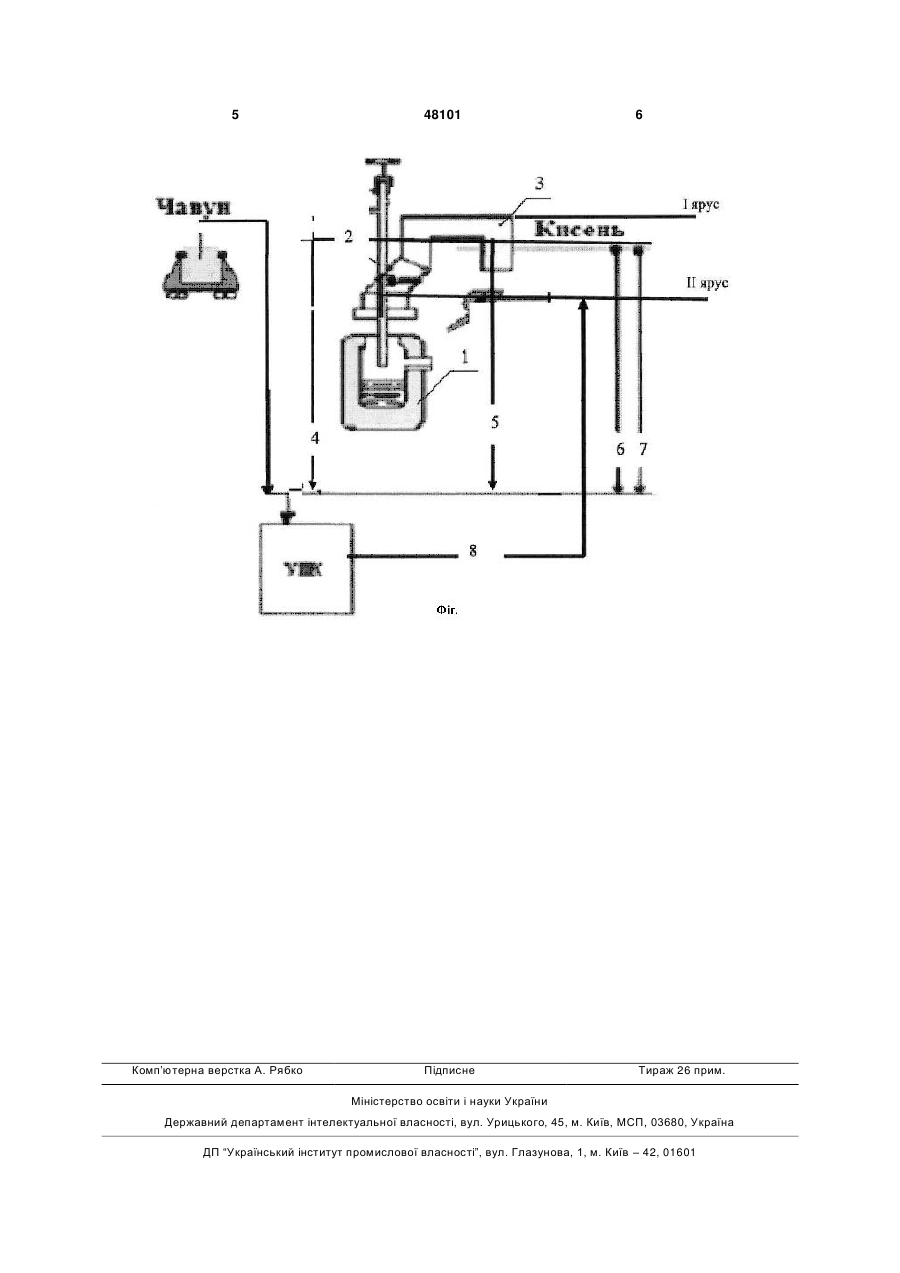

Спосіб регулювання процесу допалення монооксиду вуглецю струменями кисню над реакційною зоною конверторної ванни при використанні 3 48101 що викликає коливання ступеня допалювання CO. Управління реалізують наступним чином. Визначають ступінь допалювання СО у СО 2 у порожнині конвертера, і періодично змінюють інтенсивність подання дуття на другий ярус фурми, наприклад зменшують, визначають ступінь допалювання СО у СО2 і в разі його зменшення змінюють інтенсивність подання дуття у протилежному напрямку, відповідно збільшують. Між послідовними змінами інтенсивності подання дуття проводять витримку часу (30с). Періодичні інтенсивності подання дуття виконують згідно залежностям Δv(n+1)=Δvn+К2 при Δvn>Δv(n-1), CО2n> СО2(n-1), Δv(n+2)=Δvn+1+K2 при Δvn+1>Δvn, CО2(n+1)> CO2n, або Δv(n+1)=Δvn+K2 при ΔvnΔv(n-1), СO2n< СO2(n-1), де Δv - інтенсивність дуття, м3/с; К2 - коефіцієнт, що дорівнює наприклад 0,1 vn; CO2 - ступінь окислення конвертерного газу до СО2 в порожнині конвертера; (n-1), n, (n+1) - індекси попереднього, поточного та наступного значення параметра. Ступінь окислення конвертерного газу до СО2 в порожнині конвертера визначають по формулі: СO2=1- СO, де СO - ступінь окислення вуглецю до СО в порожнині конвертера. Для визначення СO змінюють амплітуду коливань тиску газу в конвертері та у верхній частині газоходу на резонансній частоті та розрідження у нижньому перерізі кесона. Значення СO обчислюють по формулі 2 10 3 v c qCO2 iCO2 p1f1 Vk VB , 2 10 v c qCO2 qCO iCO2 iCO p1f1 Де qСО, qCO2 - питомі теплові ефекти реакцій горіння вуглецю ванни відповідно до CO та СО 2, кДж/кг; iCO, іCO2 - з врахуванням коливальних число ступенів свободи руху однієї молекули відповідно СО та СО2; Vk, VB - об’єми відповідно порожнини конвертера і ванни, м3; Δр1 - амплітуда коливань CO 3 4 тиску газу в горобому просторі конвертера, Па; f 1 частота коливань тиску газу, Гц. Швидкість зневуглецювання визначаємо за формулою: 0 1 зв 2 3 tф 4 5vc 6 7C 0, де 0... 7 - коефіцієнти, Δ зв - час проходження звуком відстані між джерелом та приймачем ультразвукових коливань, Δtф - температурний перепад води у фурмі, С - масова частка вуглецю. Розглянемо спосіб на прикладі, який підтверджує ефективність запропонованого способу допалювання монооксиду вуглецю. Приклад Головним елементом, у якому відбувається процес отримання сталі, є конвертер зображений на позиції 1, окислення елементів чавуну відбувається за допомогою кисню, який вдувають через фурму 2, а продукти реакцій, що переходять у газову фазу, видаляються через газохід 3. За допомогою вимірювача тиску Метран - 100-ДД-1440-02МП-t10-015-63 кПа-25-42-СК-М20-ШР14 (6) вимірюється тиск кисню, що подається до фурми, також за допомогою такого ж пристрою вимірюється витрати кисню (7). Вимірювач амплітуди коливань тиску газу в конвертері (4), прилад для вимірювання частоти коливань тиску газу (5). Усі сигнали поступають до УВК, де обчислюється значення СО і знаходиться величина оптимальної інтенсивності продувки. Сигнал про зміну інтенсивності продувки з УВК подається на пристрій 8 подання дуття на 2 ярус фурми. Джерела інформації: 1. Мокринский А.В., Протопопов Е.В., Чернятевич А.Г. Гидродинамические режимы взаимодействия кислородных струй с конвертерной ванной // Изв. вуз. Черная металлургия, 2005. - № 4. с.11-17. 2. Математические модели и системы управления конвертерной плавкой / B.C. Богушевский, Л.Ф. Литвинов, Н.А. Рюмшин и др. - К.: НПК «Киевский институт автоматики», 1998. - с.207-210. 5 Комп’ютерна верстка А. Рябко 48101 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
