Гідромеханічний затискний патрон

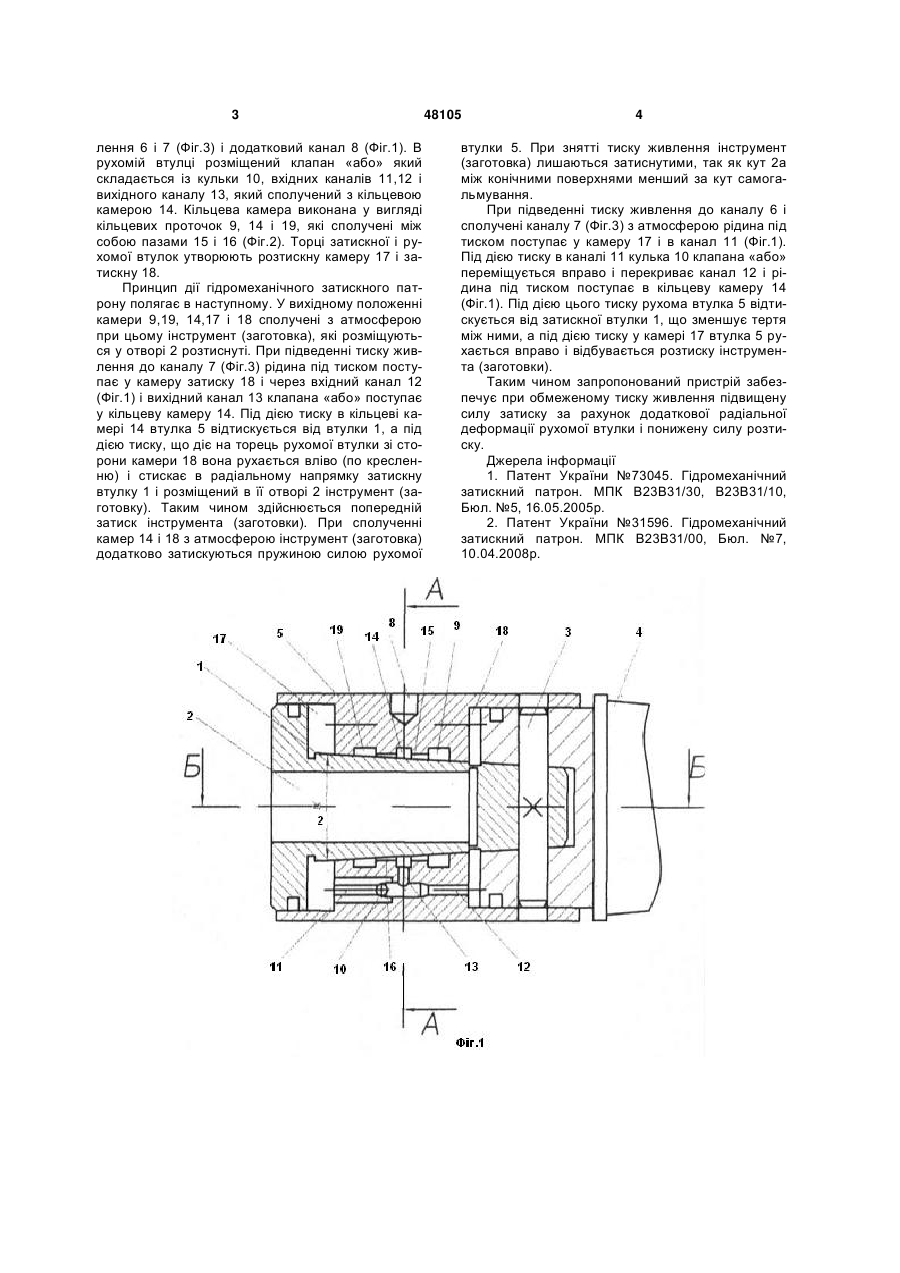

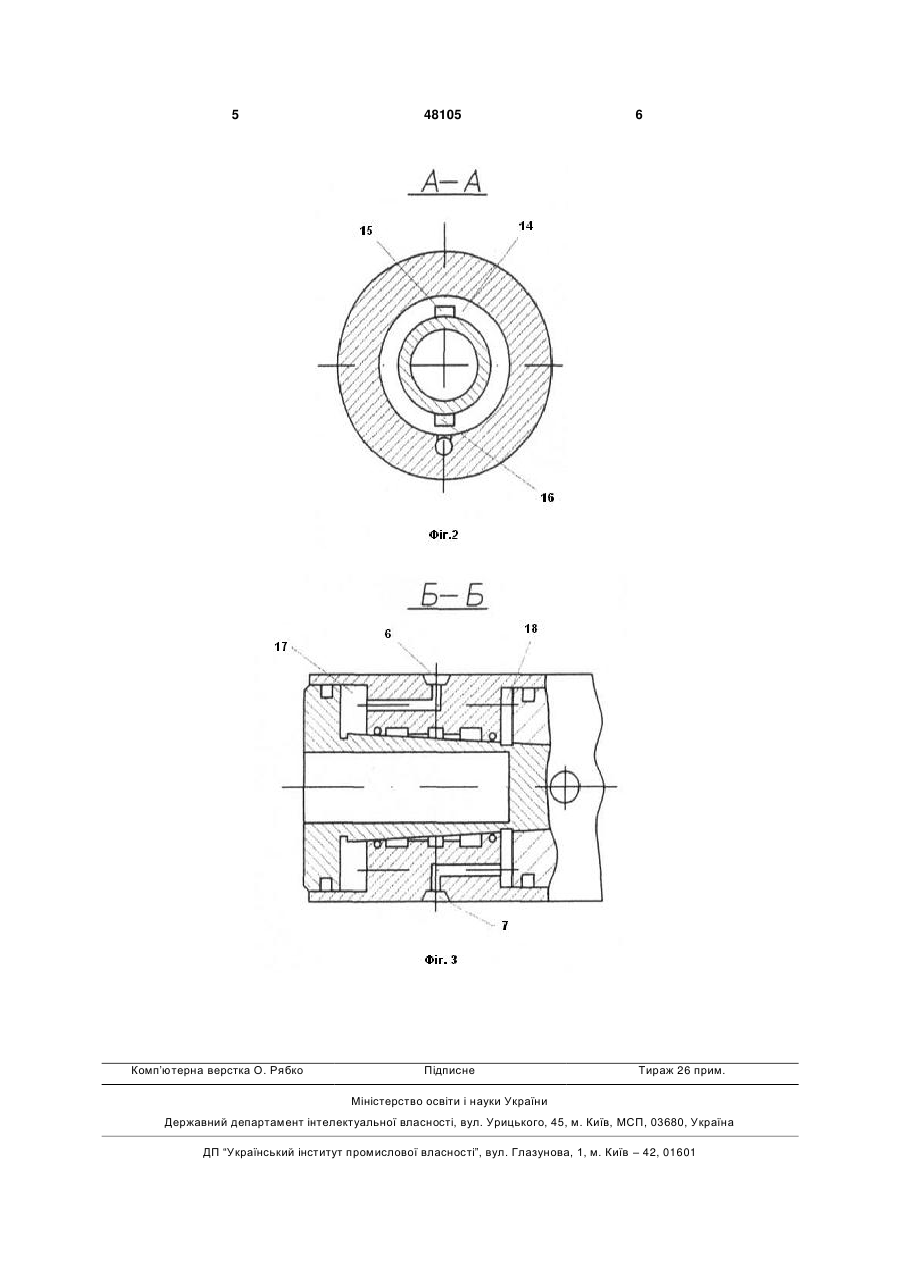

Гідромеханічний затискний патрон, що містить прикріплену до хвостовика затискну з циліндрич 3 лення 6 і 7 (Фіг.3) і додатковий канал 8 (Фіг.1). В рухомій втулці розміщений клапан «або» який складається із кульки 10, вхідних каналів 11,12 і вихідного каналу 13, який сполучений з кільцевою камерою 14. Кільцева камера виконана у вигляді кільцевих проточок 9, 14 і 19, які сполучені між собою пазами 15 і 16 (Фіг.2). Торці затискної і рухомої втулок утворюють розтискну камеру 17 і затискну 18. Принцип дії гідромеханічного затискного патрону полягає в наступному. У вихідному положенні камери 9,19, 14,17 і 18 сполучені з атмосферою при цьому інструмент (заготовка), які розміщуються у отворі 2 розтиснуті. При підведенні тиску живлення до каналу 7 (Фіг.3) рідина під тиском поступає у камеру затиску 18 і через вхідний канал 12 (Фіг.1) і вихідний канал 13 клапана «або» поступає у кільцеву камеру 14. Під дією тиску в кільцеві камері 14 втулка 5 відтискується від втулки 1, а під дією тиску, що діє на торець рухомої втулки зі сторони камери 18 вона рухається вліво (по кресленню) і стискає в радіальному напрямку затискну втулку 1 і розміщений в її отворі 2 інструмент (заготовку). Таким чином здійснюється попередній затиск інструмента (заготовки). При сполученні камер 14 і 18 з атмосферою інструмент (заготовка) додатково затискуються пружиною силою рухомої 48105 4 втулки 5. При знятті тиску живлення інструмент (заготовка) лишаються затиснутими, так як кут 2а між конічними поверхнями менший за кут самогальмування. При підведенні тиску живлення до каналу 6 і сполучені каналу 7 (Фіг.3) з атмосферою рідина під тиском поступає у камеру 17 і в канал 11 (Фіг.1). Під дією тиску в каналі 11 кулька 10 клапана «або» переміщується вправо і перекриває канал 12 і рідина під тиском поступає в кільцеву камеру 14 (Фіг.1). Під дією цього тиску рухома втулка 5 відтискується від затискної втулки 1, що зменшує тертя між ними, а під дією тиску у камері 17 втулка 5 рухається вправо і відбувається розтиску інструмента (заготовки). Таким чином запропонований пристрій забезпечує при обмеженому тиску живлення підвищену силу затиску за рахунок додаткової радіальної деформації рухомої втулки і понижену силу розтиску. Джерела інформації 1. Патент України №73045. Гідромеханічний затискний патрон. МПК В23В31/30, В23В31/10, Бюл. №5, 16.05.2005р. 2. Патент України №31596. Гідромеханічний затискний патрон. МПК В23В31/00, Бюл. №7, 10.04.2008р. 5 Комп’ютерна верстка О. Рябко 48105 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
