Ручний культиватор

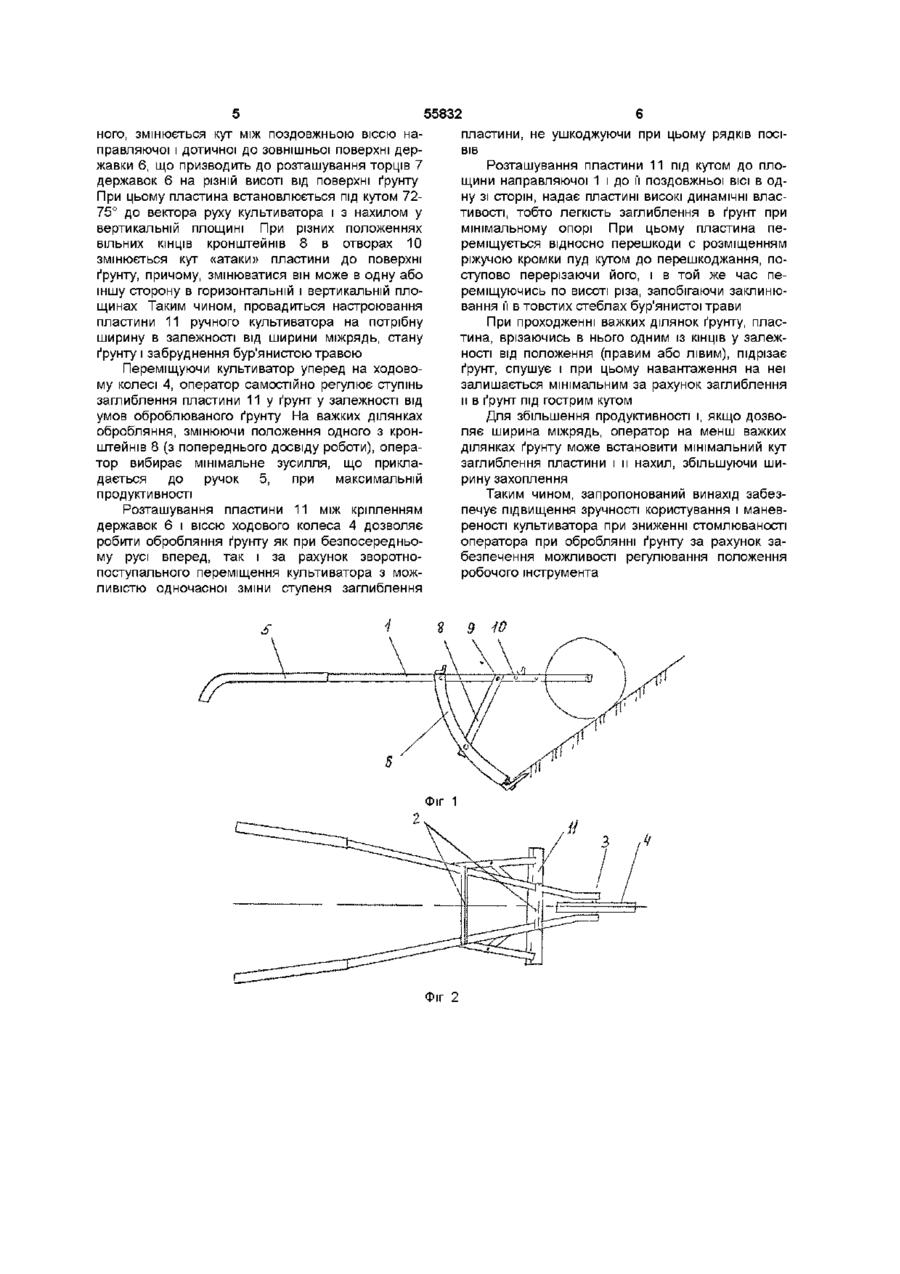

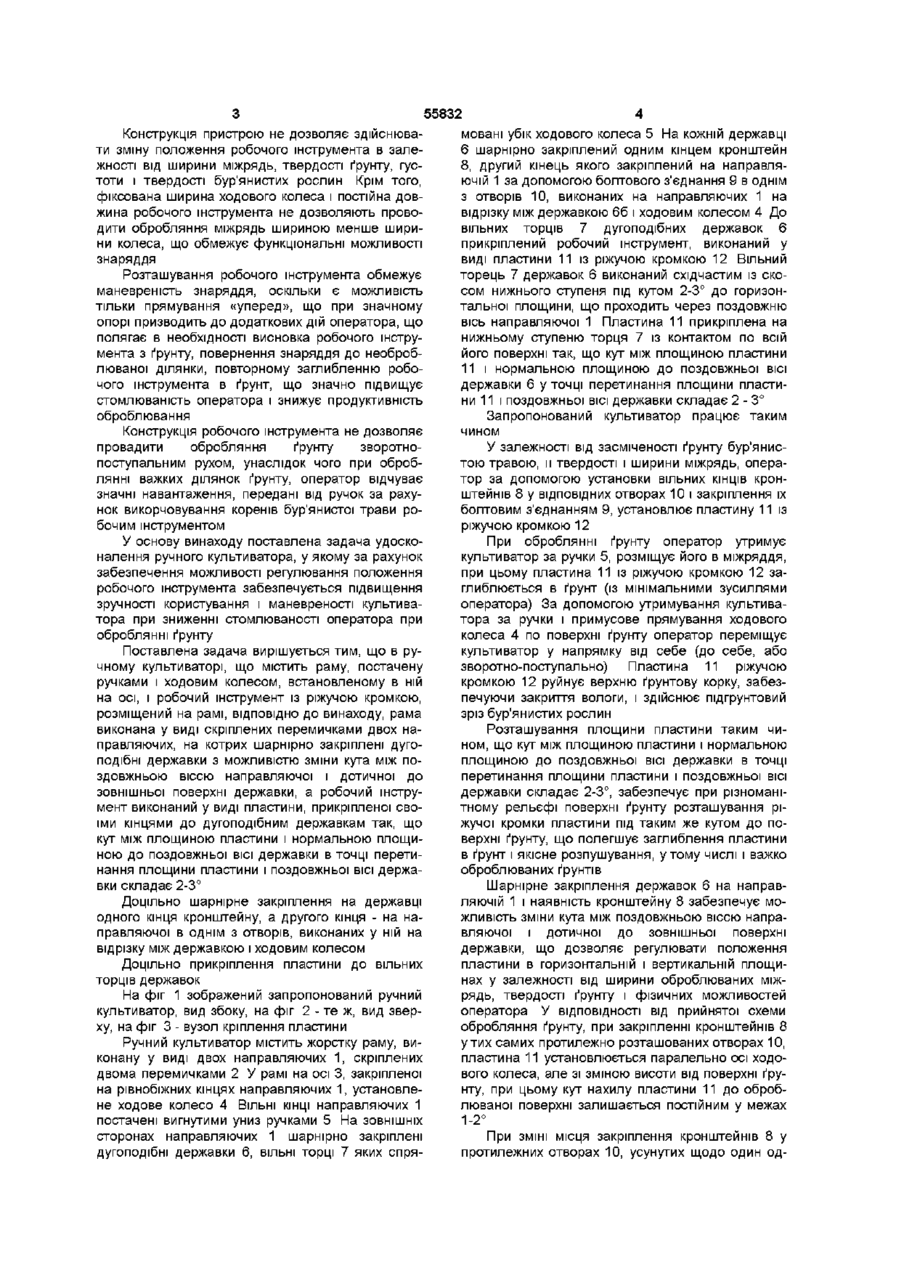

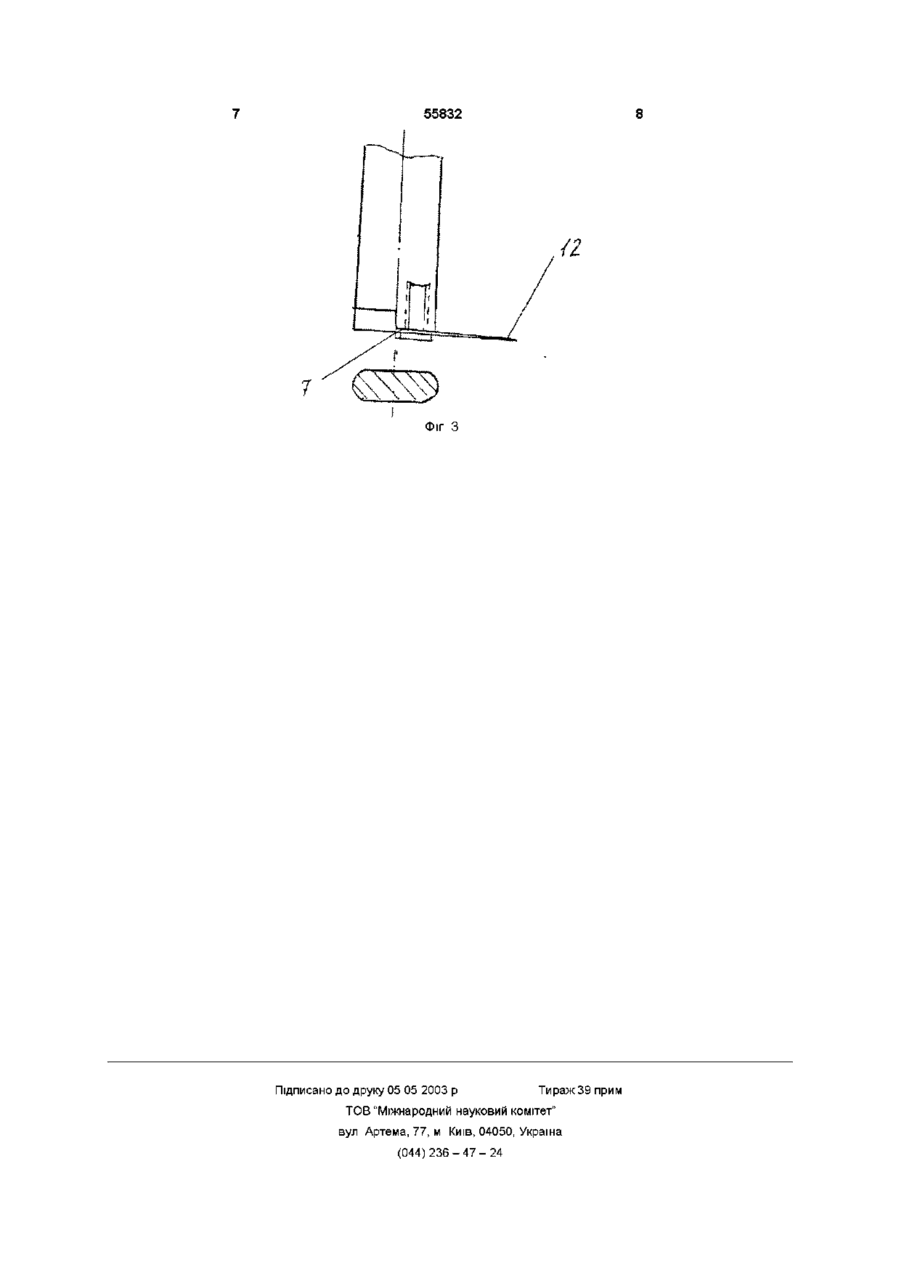

1 Ручний культиватор, що містить раму, оснащену ручками і ходовим колесом, встановленим в ній на осі, і робочий інструмент із різальною кромкою, розміщений на рамі, який відрізняється тим, що рама виконана у вигляді скріплених перемичками двох напрямних, на котрих шарнірно закріплені дугоподібні державки з можливістю зміни кута між поздовжньою віссю напрямної і дотичної до зовнішньої поверхні державки, а робо чий інструмент виконаний у вигляді пластини, прикріпленої своїми кінцями до дугоподібних державок так, що кут між площиною пластини і нормальною площиною до поздовжньої осі державки в точці перетинання площини пластини і поздовжньої осі державки складає 2-3° 2 Ручний культиватор за п 1, який відрізняється тим, що на державці шарнірно закріплений одним кінцем кронштейн, другий кінець якого закріплений на напрямній в одному з отворів, виконаних у ній на відрізку між державкою і ходовим колесом 3 Ручний культиватор за п 1, який відрізняється тим, що пластина прикріплена до вільних торців державок Винахід відноситься до сільського господарства, зокрема до ручних ґрунтообробних знарядь для прополки, розпушування і проріджування рослин просапних культур у міжряддях Відомо ручне ґрунтообробне знаряддя, що містить черешок, державку, на бічній поверхні якої закріплена стійка, що відігнута від поздовжньої осі державки на кут 20 - 30° і робочий орган у виді леза, один кінець котрого жорстко закріплений на СТІЙЦІ під кутом 103 - 107° (А с СРСР № 1428213, кл А 01 В 1/06, опубл 07 10 88) Відоме ручне ґрунтообробне знаряддя не забезпечує високої зручності користування і призводить до підвищення стомлюваності оперіририброблянні вузьких міжрядь через надання лезу зворотно-поступального руху для обробляння ґрунту «у стовпчик» значне навантаження передається на руки оператора, підвищуючи його стомлюваність При оброблянні широких міжрядь оператору необхідно чинити рух черешком вліво і вправо для збільшення амплітуди різання, що також підвищує навантаження на руки оператора При оброблянні твердих ґрунтів або різанні рясних і твердих бур'янистих рослин значні навантаження відчуває лезо, що призводить до його інтенсивного зносу і наступної поломки Для заглиблення леза в ґрунт або виводу його з ґрунту потребуються витрати часу для зміни пози оператора на установку черешка в нове положення, що збільшує стомлюваність оператора і зменшує продуктивність обробляння Найбільш близьким аналогом заявляемого винаходу є ручне ґрунтообробне знаряддя, що містить робочий інструмент із ріжучою кромкою, установлений на рамі, взаємозв'язаної з ходовим колесом і ручкою, на якій закріплені поперечні і поздовжні ручки, виконані Г- подібними, при цьому ріжуча кромка робочого інструмента розташована нижче рівня нижньої точки ходового колеса, а відстань від поперечної ручки до горизонтального плеча поздовжньої ручки пропорційно відстані від ріжучої кромки інструмента до рівня нижньої точки ходового колеса з коефіцієнтом пропорційності більше 1 (Патент Роси № 2042296, кл А 01 В 1/20, опубл 27 08 95 ) Загальні ознаки найближчого аналога, що збігаються з суттєвими ознаками заявляемого винаходу 1 Рама постачена ручками і ходовим колесом, встановленим у ній на осі 2 Робочий інструмент із ріжучою кромкою, розміщений на рамі 3 Ходове колесо, установлене на рамі Відомий пристрій не забезпечує досягнення необхідного технічного результату по таких причинах со 00 ю ю 55832 Конструкція пристрою не дозволяє здійснювати зміну положення робочого інструмента в залежності від ширини міжрядь, твердості ґрунту, густоти і твердості бур'янистих рослин Крім того, фіксована ширина ходового колеса і постійна довжина робочого інструмента не дозволяють проводити обробляння міжрядь шириною менше ширини колеса, що обмежує функціональні можливості знаряддя Розташування робочого інструмента обмежує маневреність знаряддя, оскільки є можливість тільки прямування «уперед», що при значному опорі призводить до додаткових дій оператора, що полягає в необхідності висновка робочого інструмента з ґрунту, повернення знаряддя до необроблюваної ділянки, повторному заглибленню робочого інструмента в ґрунт, що значно підвищує стомлюваність оператора і знижує продуктивність оброблювання Конструкція робочого інструмента не дозволяє провадити обробляння ґрунту зворотнопоступальним рухом, унаслідок чого при оброблянні важких ділянок ґрунту, оператор відчуває значні навантаження, передані від ручок за рахунок викорчовування коренів бур'янистої трави робочим інструментом У основу винаходу поставлена задача удосконалення ручного культиватора, у якому за рахунок забезпечення можливості регулювання положення робочого інструмента забезпечується підвищення зручності користування і маневреності культиватора при зниженні стомлюваності оператора при оброблянні ґрунту Поставлена задача вирішується тим, що в ручному культиваторі, що містить раму, постачену ручками і ходовим колесом, встановленому в ній на осі, і робочий інструмент із ріжучою кромкою, розміщений на рамі, ВІДПОВІДНО ДО винаходу, рама виконана у виді скріплених перемичками двох направляючих, на котрих шарнірно закріплені дугоподібні державки з можливістю зміни кута між поздовжньою віссю направляючої і дотичної до зовнішньої поверхні державки, а робочий інструмент виконаний у виді пластини, прикріпленої своїми кінцями до дугоподібним державкам так, що кут між площиною пластини і нормальною площиною до поздовжньої ВІСІ державки в точці перетинання площини пластини і поздовжньої ВІСІ державки складає 2-3° Доцільно шарнірне закріплення на державці одного кінця кронштейну, а другого кінця - на направляючої в однім з отворів, виконаних у ній на відрізку між державкою і ходовим колесом Доцільно прикріплення пластини до вільних торців державок На фіг 1 зображений запропонований ручний культиватор, вид збоку, на фіг 2 - те ж, вид зверху, на фіг 3 - вузол кріплення пластини Ручний культиватор містить жорстку раму, виконану у виді двох направляючих 1, скріплених двома перемичками 2 У рамі на осі 3, закріпленої на рівнобіжних кінцях направляючих 1, установлене ходове колесо 4 ВІЛЬНІ КІНЦІ направляючих 1 постачені вигнутими униз ручками 5 На ЗОВНІШНІХ сторонах направляючих 1 шарнірно закріплені дугоподібні державки 6, ВІЛЬНІ торці 7 яких спря мовані убік ходового колеса 5 На кожній державці 6 шарнірно закріплений одним кінцем кронштейн 8, другий кінець якого закріплений на направляючій 1 за допомогою болтового з'єднання 9 в однім з отворів 10, виконаних на направляючих 1 на відрізку між державкою 66 і ходовим колесом 4 До вільних торців 7 дугоподібних державок 6 прикріплений робочий інструмент, виконаний у виді пластини 11 із ріжучою кромкою 12 Вільний торець 7 державок 6 виконаний східчастим із скосом нижнього ступеня під кутом 2-3° до горизонтальної площини, що проходить через поздовжню вісь направляючої 1 Пластина 11 прикріплена на нижньому ступеню торця 7 із контактом по всій його поверхні так, що кут між площиною пластини 11 і нормальною площиною до поздовжньої ВІСІ державки 6 у точці перетинання площини пластини 11 і поздовжньої ВІСІ державки складає 2 - 3° Запропонований культиватор працює таким чином У залежності від засміченості ґрунту бур'янистою травою, и твердості і ширини міжрядь, оператор за допомогою установки вільних КІНЦІВ кронштейнів 8 у ВІДПОВІДНИХ отворах 10 і закріплення їх болтовим з'єднанням 9, установлює пластину 11 із ріжучою кромкою 12 При оброблянні ґрунту оператор утримує культиватор за ручки 5, розміщує його в міжряддя, при цьому пластина 11 із ріжучою кромкою 12 заглиблюється в ґрунт (із мінімальними зусиллями оператора) За допомогою утримування культиватора за ручки і примусове прямування ходового колеса 4 по поверхні ґрунту оператор переміщує культиватор у напрямку від себе (до себе, або зворотно-поступально) Пластина 11 ріжучою кромкою 12 руйнує верхню ґрунтову корку, забезпечуючи закриття вологи, і здійснює підґрунтовий зріз бур'янистих рослин Розташування площини пластини таким чином, що кут між площиною пластини і нормальною площиною до поздовжньої ВІСІ державки в точці перетинання площини пластини і поздовжньої ВІСІ державки складає 2-3°, забезпечує при різноманітному рельєфі поверхні ґрунту розташування ріжучої кромки пластини під таким же кутом до поверхні ґрунту, що полегшує заглиблення пластини в ґрунт і якісне розпушування, утому числі і важко оброблюваних ґрунтів Шарнірне закріплення державок 6 на направляючій 1 і наявність кронштейну 8 забезпечує можливість зміни кута між поздовжньою віссю направляючої і дотичної до зовнішньої поверхні державки, що дозволяє регулювати положення пластини в горизонтальній і вертикальній площинах у залежності від ширини оброблюваних міжрядь, твердості ґрунту і фізичних можливостей оператора У ВІДПОВІДНОСТІ ВІД прийнятої схеми обробляння ґрунту, при закріпленні кронштейнів 8 у тих самих протилежно розташованих отворах 10, пластина 11 установлюється паралельно осі ходового колеса, але зі зміною висоти від поверхні ґрунту, при цьому кут нахилу пластини 11 до оброблюваної поверхні залишається постійним у межах 1-2° При ЗМІНІ місця закріплення кронштейнів 8 у протилежних отворах 10, усунутих щодо один од 55832 ного, змінюється кут між поздовжньою віссю направляючої і дотичної до зовнішньої поверхні державки 6, що призводить до розташування торців 7 державок 6 на різній висоті від поверхні ґрунту При цьому пластина встановлюється під кутом 7275° до вектора руху культиватора і з нахилом у вертикальній площині При різних положеннях вільних КІНЦІВ кронштейнів 8 в отворах 10 змінюється кут «атаки» пластини до поверхні ґрунту, причому, змінюватися він може в одну або іншу сторону в горизонтальній і вертикальній площинах Таким чином, провадиться настроювання пластини 11 ручного культиватора на потрібну ширину в залежності від ширини міжрядь, стану ґрунту і забруднення бур'янистою травою Переміщуючи культиватор уперед на ходовому колесі 4, оператор самостійно регулює ступінь заглиблення пластини 11 у ґрунт у залежності від умов оброблюваного ґрунту На важких ділянках обробляння, змінюючи положення одного з кронштейнів 8 (з попереднього досвіду роботи), оператор вибирає мінімальне зусилля, що прикладається до ручок 5, при максимальній продуктивності Розташування пластини 11 між кріпленням державок 6 і віссю ходового колеса 4 дозволяє робити обробляння ґрунту як при безпосередньому русі вперед, так і за рахунок зворотнопоступального переміщення культиватора з можливістю одночасної зміни ступеня заглиблення пластини, не ушкоджуючи при цьому рядків ПОСІВІВ Розташування пластини 11 під кутом до площини направляючої 1 і до її поздовжньої ВІСІ В одну зі сторін, надає пластині високі динамічні властивості, тобто легкість заглиблення в ґрунт при мінімальному опорі При цьому пластина переміщується відносно перешкоди с розміщенням ріжучою кромки пуд кутом до перешкоджання, поступово перерізаючи його, і в той же час переміщуючись по висоті різа, запобігаючи заклинювання її в товстих стеблах бур'янистої трави При проходженні важких ділянок ґрунту, пластина, врізаючись в нього одним із КІНЦІВ у залежності від положення (правим або лівим), підрізає ґрунт, спушує і при цьому навантаження на неї залишається мінімальним за рахунок заглиблення и в ґрунт під гострим кутом Для збільшення продуктивності і, якщо дозволяє ширина міжрядь, оператор на менш важких ділянках ґрунту може встановити мінімальний кут заглиблення пластини і и нахил, збільшуючи ширину захоплення Таким чином, запропонований винахід забезпечує підвищення зручності користування і маневреності культиватора при зниженні стомлюваності оператора при оброблянні ґрунту за рахунок забезпечення можливості регулювання положення робочого інструмента Фіг 2 55832 7 Фіг З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
