Вітрозахисний пристрій димаря
Номер патенту: 48197
Опубліковано: 10.03.2010
Автори: Грибенко Євгеній Миколайович, ЯКУБОВ Данір, Чоботар Сергій Васильович, Амєтов Даніал Юсуфович
Формула / Реферат
1. Вітрозахисний пристрій димаря, що включає встановлений на його оголовку з можливістю обертання навколо вертикальної осі дефлектор із флюгерною пластиною, який відрізняється тим, що дефлектор виконаний у вигляді кутового відводу, оснащеного вертикальним патрубком, установленим з можливістю обертання навколо оголовка труби, флюгерна пластина закріплена на відводі з боку його випускного вікна, а на протилежній від неї стороні на відводі закріплений вантаж.
2. Вітрозахисний пристрій димаря за п. 1, який відрізняється тим, що вертикальний патрубок виконаний у вигляді двох концентрично розташованих трубчастих елементів, оснащених сполученими горизонтальними круговими виступами <-подібного в перерізі профілю, один із яких нерухомо закріплений на оголовку димаря, а інший - на кутовому відводі й установлений з можливістю обертання навколо нерухливого трубчастого елемента.
Текст

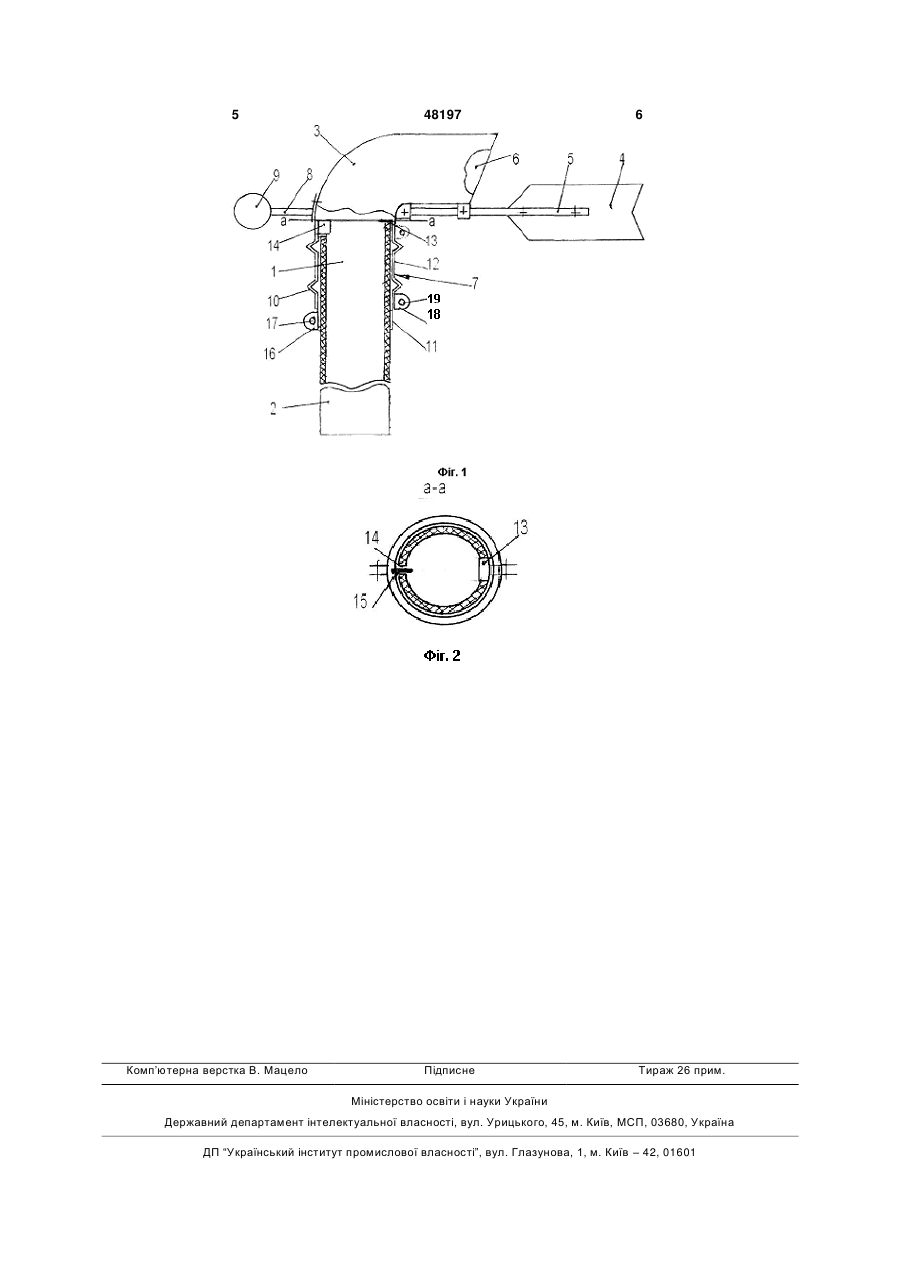

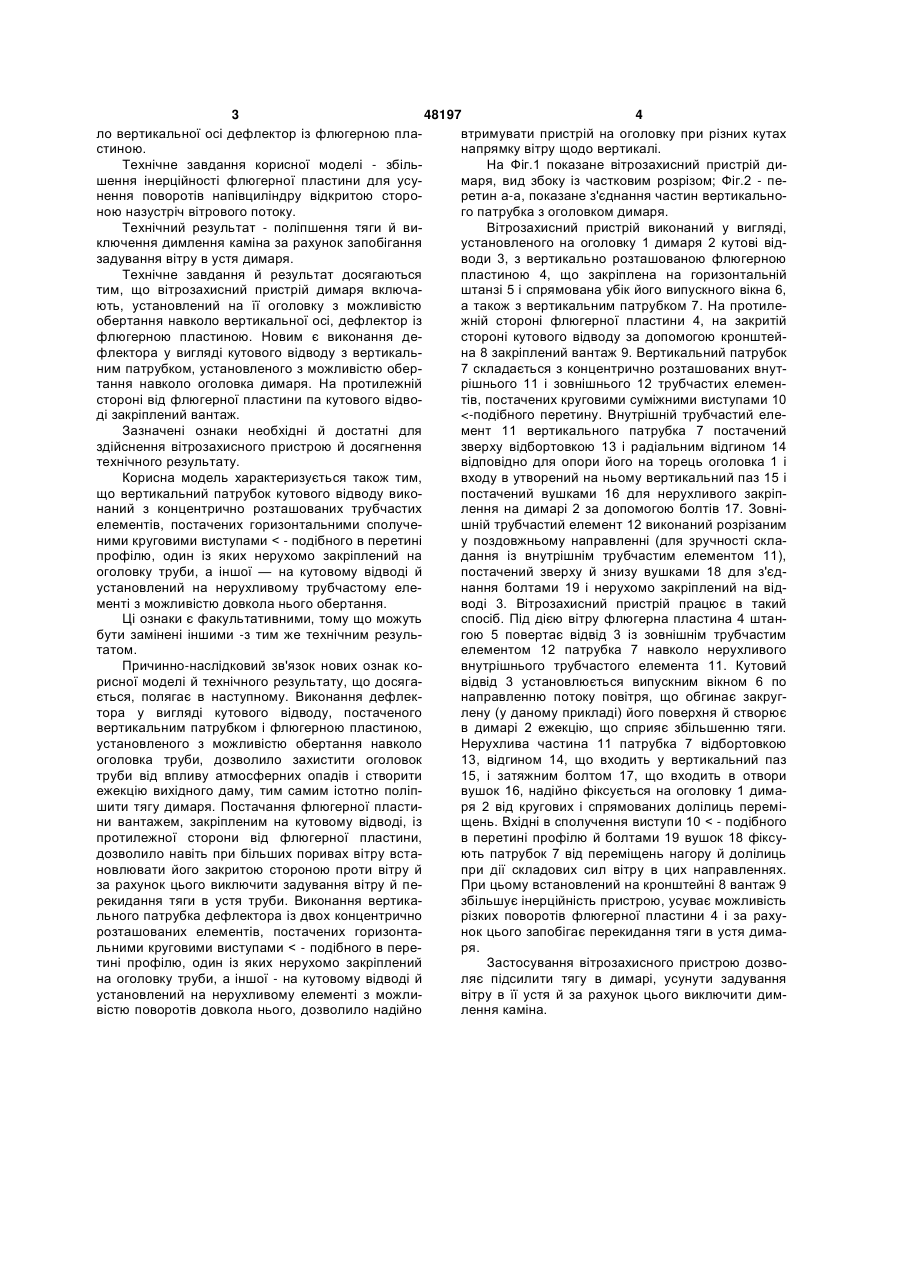

1. Вітрозахисний пристрій димаря, що включає встановлений на його оголовку з можливістю обертання навколо вертикальної осі дефлектор із флюгерною пластиною, який відрізняється тим, що дефлектор виконаний у вигляді кутового відво 3 48197 4 ло вертикальної осі дефлектор із флюгерною плавтримувати пристрій на оголовку при різних кутах стиною. напрямку вітру щодо вертикалі. Технічне завдання корисної моделі - збільНа Фіг.1 показане вітрозахисний пристрій дишення інерційності флюгерної пластини для усумаря, вид збоку із частковим розрізом; Фіг.2 - пенення поворотів напівциліндру відкритою стороретин а-а, показане з'єднання частин вертикальноною назустріч вітрового потоку. го патрубка з оголовком димаря. Технічний результат - поліпшення тяги й виВітрозахисний пристрій виконаний у вигляді, ключення димлення каміна за рахунок запобігання установленого на оголовку 1 димаря 2 кутові відзадування вітру в устя димаря. води 3, з вертикально розташованою флюгерною Технічне завдання й результат досягаються пластиною 4, що закріплена на горизонтальній тим, що вітрозахисний пристрій димаря включаштанзі 5 і спрямована убік його випускного вікна 6, ють, установлений на її оголовку з можливістю а також з вертикальним патрубком 7. На протилеобертання навколо вертикальної осі, дефлектор із жній стороні флюгерної пластини 4, на закритій флюгерною пластиною. Новим є виконання дестороні кутового відводу за допомогою кронштейфлектора у вигляді кутового відводу з вертикальна 8 закріплений вантаж 9. Вертикальний патрубок ним патрубком, установленого з можливістю обер7 складається з концентрично розташованих внуттання навколо оголовка димаря. На протилежній рішнього 11 і зовнішнього 12 трубчастих елеменстороні від флюгерної пластини па кутового відвотів, постачених круговими суміжними виступами 10 ді закріплений вантаж.
