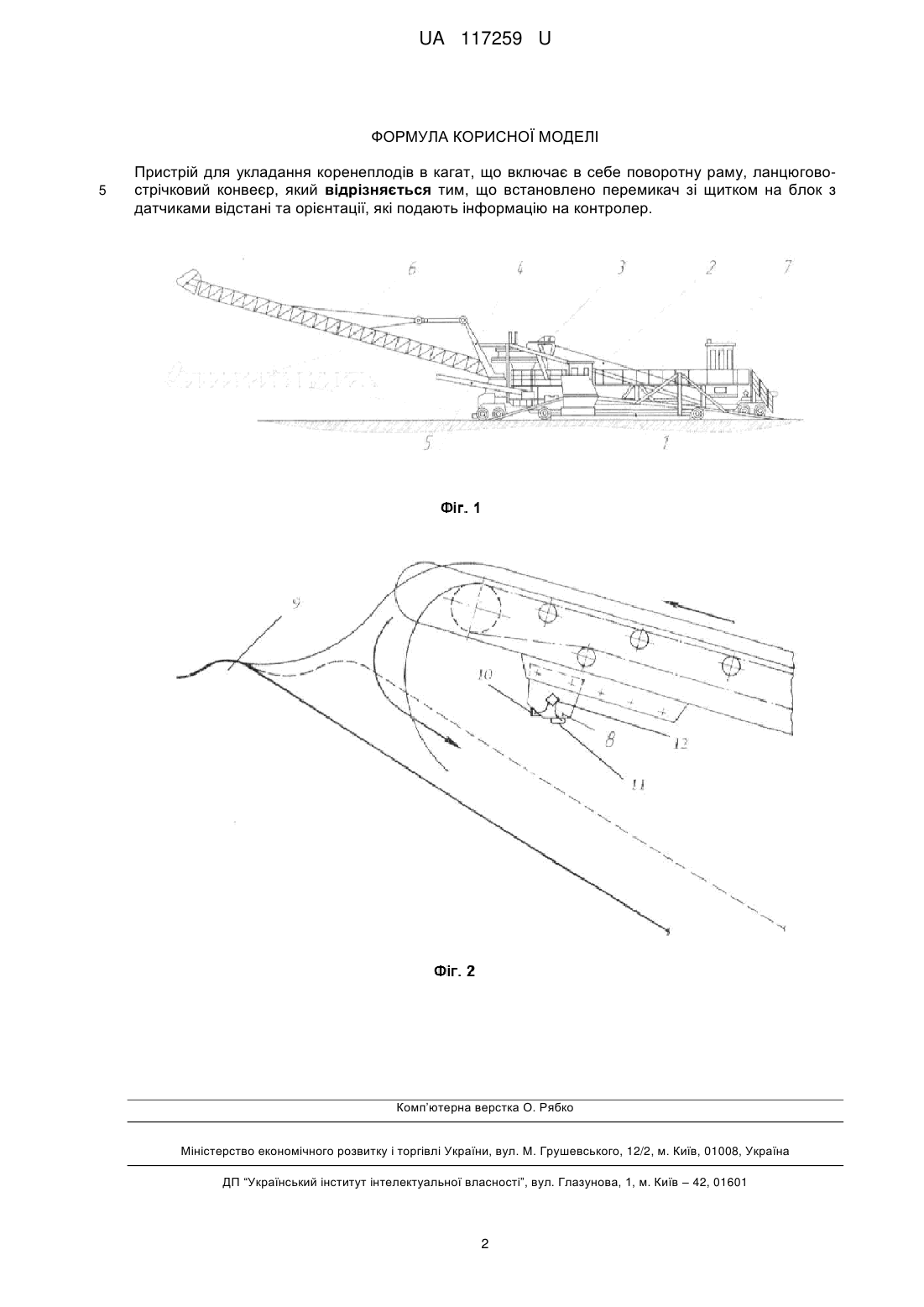

Пристрій для укладання коренеплодів в кагат

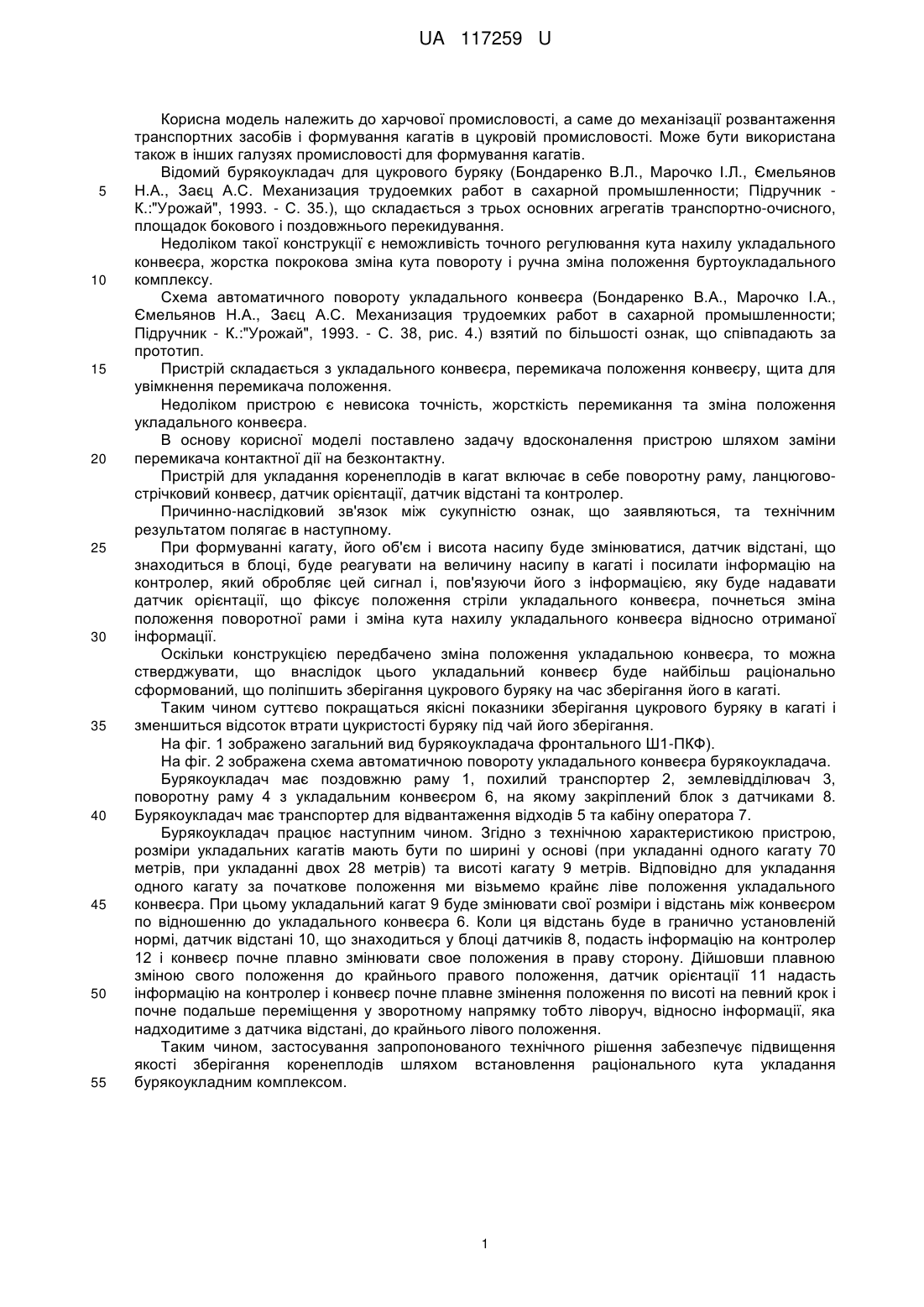

Реферат: UA 117259 U UA 117259 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, а саме до механізації розвантаження транспортних засобів і формування кагатів в цукровій промисловості. Може бути використана також в інших галузях промисловості для формування кагатів. Відомий бурякоукладач для цукрового буряку (Бондаренко В.Л., Марочко І.Л., Ємельянов Н.А., Заєц А.С. Механизация трудоемких работ в сахарной промышленности; Підручник К.:"Урожай", 1993. - С. 35.), що складається з трьох основних агрегатів транспортно-очисного, площадок бокового і поздовжнього перекидування. Недоліком такої конструкції є неможливість точного регулювання кута нахилу укладального конвеєра, жорстка покрокова зміна кута повороту і ручна зміна положення буртоукладального комплексу. Схема автоматичного повороту укладального конвеєра (Бондаренко Β.А., Марочко І.Α., Ємельянов Н.А., Заєц А.С. Механизация трудоемких работ в сахарной промышленности; Підручник - К.:"Урожай", 1993. - С. 38, рис. 4.) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з укладального конвеєра, перемикача положення конвеєру, щита для увімкнення перемикача положення. Недоліком пристрою є невисока точність, жорсткість перемикання та зміна положення укладального конвеєра. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом заміни перемикача контактної дії на безконтактну. Пристрій для укладання коренеплодів в кагат включає в себе поворотну раму, ланцюговострічковий конвеєр, датчик орієнтації, датчик відстані та контролер. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. При формуванні кагату, його об'єм і висота насипу буде змінюватися, датчик відстані, що знаходиться в блоці, буде реагувати на величину насипу в кагаті і посилати інформацію на контролер, який обробляє цей сигнал і, пов'язуючи його з інформацією, яку буде надавати датчик орієнтації, що фіксує положення стріли укладального конвеєра, почнеться зміна положення поворотної рами і зміна кута нахилу укладального конвеєра відносно отриманої інформації. Оскільки конструкцією передбачено зміна положення укладальною конвеєра, то можна стверджувати, що внаслідок цього укладальний конвеєр буде найбільш раціонально сформований, що поліпшить зберігання цукрового буряку на час зберігання його в кагаті. Таким чином суттєво покращаться якісні показники зберігання цукрового буряку в кагаті і зменшиться відсоток втрати цукристості буряку під чай його зберігання. На фіг. 1 зображено загальний вид бурякоукладача фронтального Ш1-ПКФ). На фіг. 2 зображена схема автоматичною повороту укладального конвеєра бурякоукладача. Бурякоукладач має поздовжню раму 1, похилий транспортер 2, землевідділювач 3, поворотну раму 4 з укладальним конвеєром 6, на якому закріплений блок з датчиками 8. Бурякоукладач має транспортер для відвантаження відходів 5 та кабіну оператора 7. Бурякоукладач працює наступним чином. Згідно з технічною характеристикою пристрою, розміри укладальних кагатів мають бути по ширині у основі (при укладанні одного кагату 70 метрів, при укладанні двох 28 метрів) та висоті кагату 9 метрів. Відповідно для укладання одного кагату за початкове положення ми візьмемо крайнє ліве положення укладального конвеєра. При цьому укладальний кагат 9 буде змінювати свої розміри і відстань між конвеєром по відношенню до укладального конвеєра 6. Коли ця відстань буде в гранично установленій нормі, датчик відстані 10, що знаходиться у блоці датчиків 8, подасть інформацію на контролер 12 і конвеєр почне плавно змінювати свое положения в праву сторону. Дійшовши плавною зміною свого положення до крайнього правого положення, датчик орієнтації 11 надасть інформацію на контролер і конвеєр почне плавне змінення положення по висоті на певний крок і почне подальше переміщення у зворотному напрямку тобто ліворуч, відносно інформації, яка надходитиме з датчика відстані, до крайнього лівого положення. Таким чином, застосування запропонованого технічного рішення забезпечує підвищення якості зберігання коренеплодів шляхом встановлення раціонального кута укладання бурякоукладним комплексом. 1 UA 117259 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для укладання коренеплодів в кагат, що включає в себе поворотну раму, ланцюговострічковий конвеєр, який відрізняється тим, що встановлено перемикач зі щитком на блок з датчиками відстані та орієнтації, які подають інформацію на контролер. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
