Пристрій для прямої подачі матеріалу до подрібнювача барабанного типу

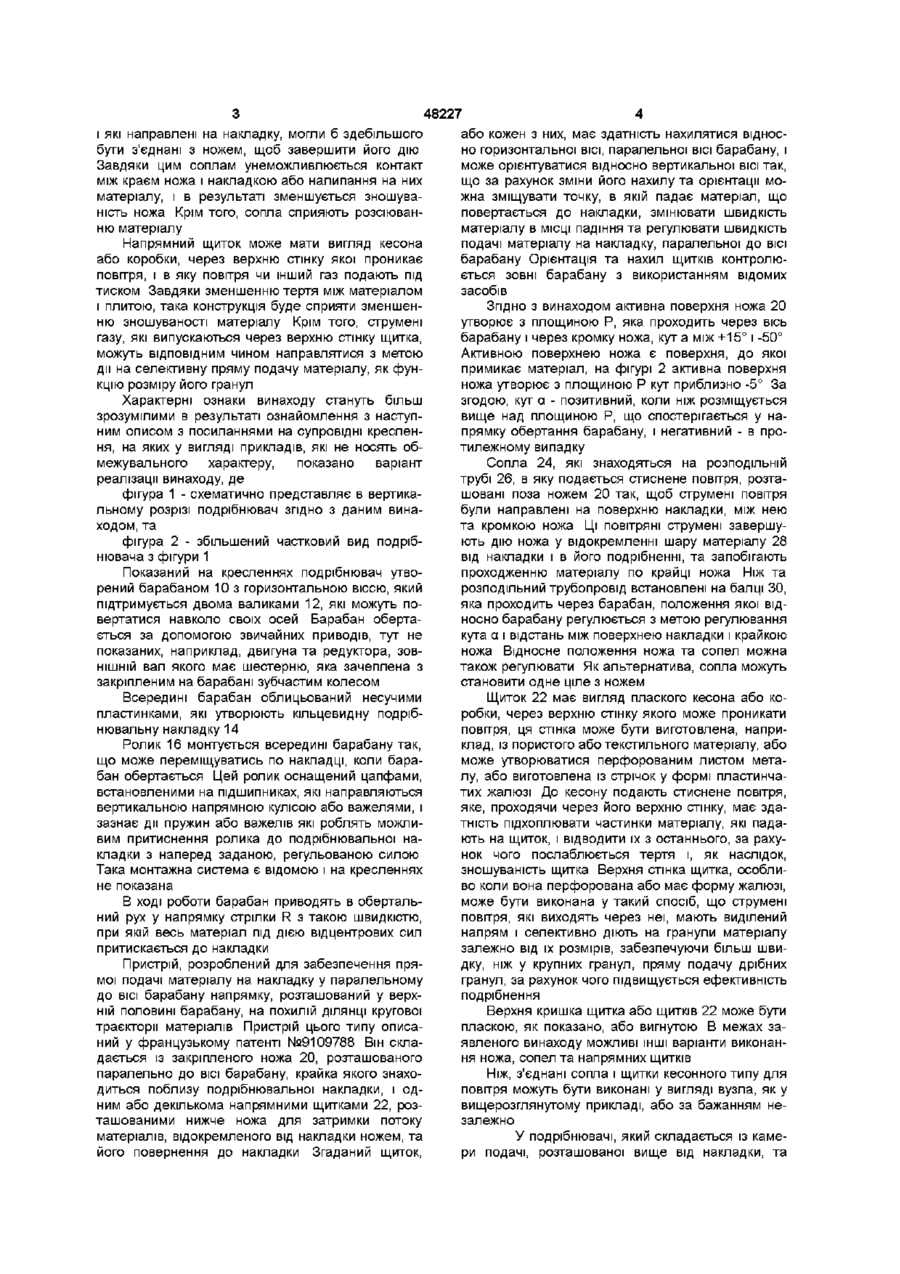

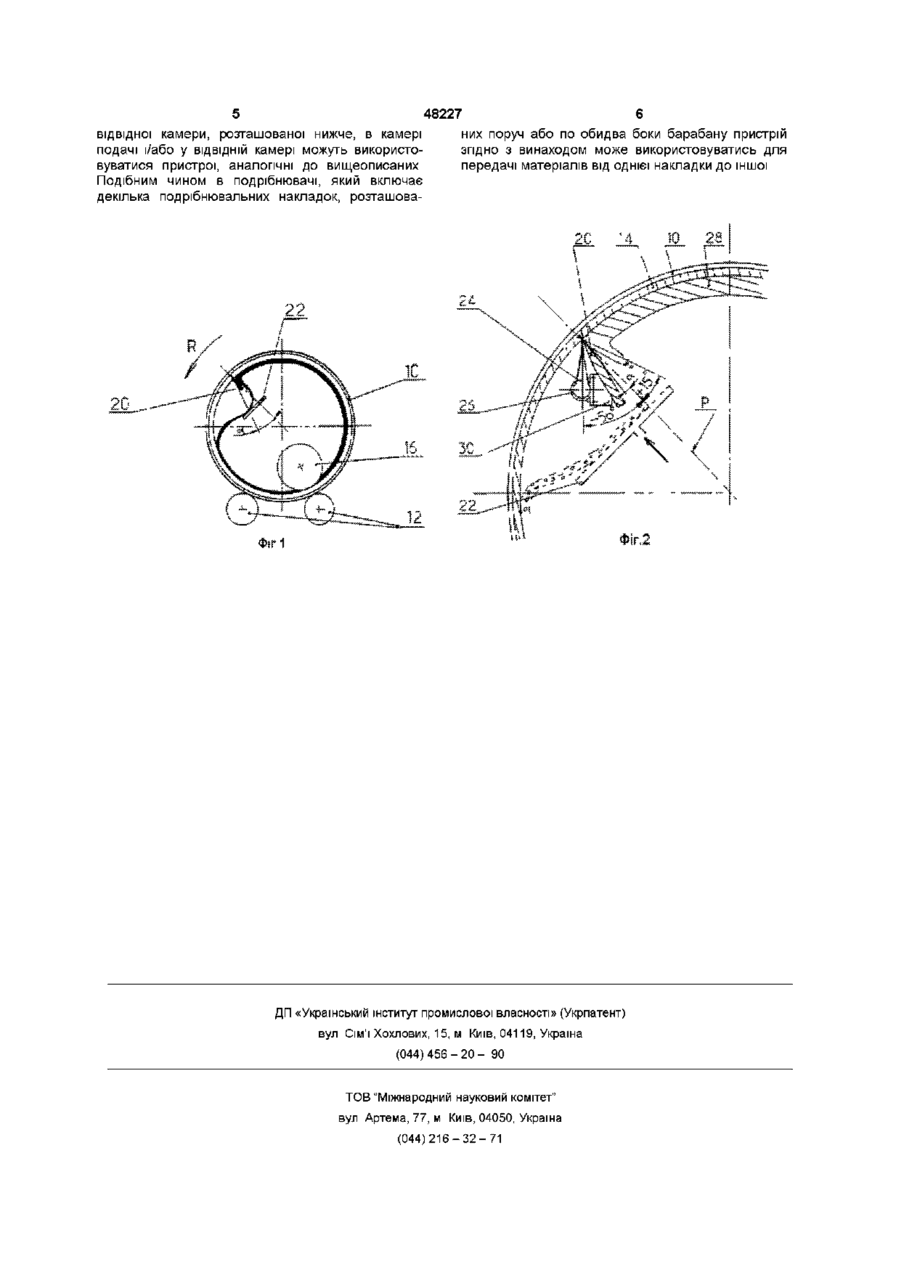

1 Пристрій для прямої подачі матеріалу до подрібнювача барабанного типу (10) з горизонтальною віссю, всередині якого передбачена кругова подрібнювальна накладка (14), та який приводиться в обертальний рух із швидкістю, більшою від критичної швидкості таким чином, що матеріал в процесі подрібнення утримується на накладці під дією відцентрової сили, який утворений ножем (20), розташованим всередині барабана в верхній похилій частині, крайка якого знаходиться поблизу кругової подрібнювальної накладки для відокремлення від неї шару матеріалу, та принаймні одним напрямним щитком (22), розташованим під ножем так, щоб затримати матеріали, відокремлені но жем, та відвести їх у напрямку до виходу із подрібнювача, який відрізняється тим, що активна поверхня ножа утворює з радіальною площиною Р, яка проходить через його крайку, кут ( а ) між + 15° та -50° 2 Пристрій, згідно з пунктом 1, який відрізняється тим, що він включає продувні сопла (24), з'єднані з системою постачання стисненого газу, які орієнтовані на накладку для завершення дії ножа 3 Пристрій, згідно з пунктами 1 або 2, який відрізняється тим, що напрямний щиток (22) виконаний порожнистим, з'єднаний з системою постачання стисненого газу, а його верхня стінка здатна пропускати гази 4 Пристрій, згідно з пунктом 2, який відрізняється тим, що ніж (20) та сопла (24) встановлені на опорі (ЗО), положення якої відносно барабана (10) є регульованим 5 Пристрій, згідно з пунктом 2 або 4, який відрізняється тим, що сопла виконані як одне ціле з ножем Винахід стосується подрібнювачів, до складу яких входить барабан з горизонтальною віссю, всередині якого передбачена кругова накладка, і який включає засоби приведення барабану в обертальний рух із швидкістю, яка перевищує критичну, при якій матеріал в процесі подрібнення притискається до накладки відцентровою силою, ролик розташований всередині барабану таким чином, що він має можливість переміщуватись над накладкою і притиснений до неї, і пристрій для переміщення матеріалу з одного кінця накладки до іншого, утворений ножем або лезом, розташованими всередині барабану в його верхній похилій частині таким чином, що вони відводять шар матеріалу з накладки, і принаймні одним напрямним щитком, розташованим нижче від ножа так, що він затримує матеріал, відділений останнім, і направляє його у напрямку до виходу із подрібнювача тивна поверхня ножа утворює з радіальною площиною, в якій лежить крайка ножа, кут приблизно 45°, і шар матеріалу в деяких випадках відводиться з накладки у формі агломератів, що має вади, особливо коли бажаним є осушення матеріалу гарячим газом Задачею даного винаходу є забезпечення подрібнення шару матеріалу і його розсіювання за допомогою ножа, що дає змогу покращити теплообмін при необхідності осушення матеріалу за допомогою гарячих газів, і по можливості полегшує вибір розміру гранул, дозволяючи таким чином селективну подачу матеріалу Ще однією задачею винаходу є зменшення зношуваності ножа і, можливо, напрямного щитка Пристрій подачі матеріалу згідно з винаходом відрізняється тим, що активна поверхня ножа утворює з радіальною площиною, яка проходить через кромку останнього, кут між -50° та +15° Продувні сопла, в які під тиском подається газ Подрібнювач цього типу описаний у французькому патенті №9109788 У цьому подрібнювачі ак О 00 48227 і які направлені на накладку, могли б здебільшого бути з'єднані з ножем, щоб завершити його дію Завдяки цим соплам унеможливлюється контакт між краєм ножа і накладкою або налипання на них матеріалу, і в результаті зменшується зношуваність ножа Крім того, сопла сприяють розсіюванню матеріалу Напрямний щиток може мати вигляд кесона або коробки, через верхню стінку якої проникає повітря, і в яку повітря чи інший газ подають під тиском Завдяки зменшенню тертя між матеріалом і плитою, така конструкція буде сприяти зменшенню зношуваності матеріалу Крім того, струмені газу, які випускаються через верхню стінку щитка, можуть ВІДПОВІДНИМ чином направлятися з метою дії на селективну пряму подачу матеріалу, як функцію розміру його гранул Характерні ознаки винаходу стануть більш зрозумілими в результаті ознайомлення з наступним описом з посиланнями на супровідні креслення, на яких у вигляді прикладів, які не носять обмежувального характеру, показано варіант реалізації винаходу, де фігура 1 - схематично представляє в вертикальному розрізі подрібнювач згідно з даним винаходом, та фігура 2 - збільшений частковий вид подрібнювача з фігури 1 Показаний на кресленнях подрібнювач утворений барабаном 10 з горизонтальною віссю, який підтримується двома валиками 12, які можуть повертатися навколо своїх осей Барабан обертається за допомогою звичайних приводів, тут не показаних, наприклад, двигуна та редуктора, ЗОВНІШНІЙ вал якого має шестерню, яка зачеплена з закріпленим на барабані зубчастим колесом Всередині барабан облицьований несучими пластинками, які утворюють кільцевидну подрібнювальну накладку 14 Ролик 16 монтується всередині барабану так, що може переміщуватись по накладці, коли барабан обертається Цей ролик оснащений цапфами, встановленими на підшипниках, які направляються вертикальною напрямною кулісою або важелями, і зазнає дії пружин або важелів які роблять можливим притиснення ролика до подрібнювальної накладки з наперед заданою, регульованою силою Така монтажна система є відомою і на кресленнях не показана В ході роботи барабан приводять в обертальний рух у напрямку стрілки R з такою швидкістю, при якій весь матеріал під дією відцентрових сил притискається до накладки Пристрій, розроблений для забезпечення прямої подачі матеріалу на накладку у паралельному до ВІСІ барабану напрямку, розташований у верхній половині барабану, на похилій ДІЛЯНЦІ кругової траєкторії матеріалів Пристрій цього типу описаний у французькому патенті №9109788 Він складається із закріпленого ножа 20, розташованого паралельно до ВІСІ барабану, крайка якого знаходиться поблизу подрібнювальної накладки, і одним або декількома напрямними щитками 22, розташованими нижче ножа для затримки потоку матеріалів, відокремленого від накладки ножем, та його повернення до накладки Згаданий щиток, або кожен з них, має здатність нахилятися відносно горизонтальної ВІСІ, паралельної ВІСІ барабану, і може орієнтуватися відносно вертикальної ВІСІ так, що за рахунок зміни його нахилу та орієнтації можна зміщувати точку, в якій падає матеріал, що повертається до накладки, змінювати швидкість матеріалу в МІСЦІ падіння та регулювати швидкість подачі матеріалу на накладку, паралельної до ВІСІ барабану Орієнтація та нахил щитків контролюється зовні барабану з використанням відомих засобів Згідно З винаходом активна поверхня ножа 20 утворює з площиною Р, яка проходить через вісь барабану і через кромку ножа, кут а між +15° і -50° Активною поверхнею ножа є поверхня, до якої примикає матеріал, на фігурі 2 активна поверхня ножа утворює з площиною Р кут приблизно -5° За згодою, кут а - позитивний, коли ніж розміщується вище над площиною Р, що спостерігається у напрямку обертання барабану, і негативний - в протилежному випадку Сопла 24, які знаходяться на розподільній трубі 26, в яку подається стиснене повітря, розташовані поза ножем 20 так, щоб струмені повітря були направлені на поверхню накладки, між нею та кромкою ножа Ці повітряні струмені завершують дію ножа у відокремленні шару матеріалу 28 від накладки і в його подрібненні, та запобігають проходженню матеріалу по крайці ножа Ніж та розподільний трубопровід встановлені на балці ЗО, яка проходить через барабан, положення якої відносно барабану регулюється з метою регулювання кута а і відстань між поверхнею накладки і крайкою ножа Відносне положення ножа та сопел можна також регулювати Як альтернатива, сопла можуть становити одне ціле з ножем Щиток 22 має вигляд плаского кесона або коробки, через верхню стінку якого може проникати повітря, ця стінка може бути виготовлена, наприклад, із пористого або текстильного матеріалу, або може утворюватися перфорованим листом металу, або виготовлена із стрічок у формі пластинчатих жалюзі До кесону подають стиснене повітря, яке, проходячи через його верхню стінку, має здатність підхоплювати частинки матеріалу, які падають на щиток, і відводити їх з останнього, за рахунок чого послаблюється тертя і, як наслідок, зношуваність щитка Верхня стінка щитка, особливо коли вона перфорована або має форму жалюзі, може бути виконана у такий спосіб, що струмені повітря, які виходять через неї, мають виділений напрям і селективно діють на гранули матеріалу залежно від їх розмірів, забезпечуючи більш швидку, ніж у крупних гранул, пряму подачу дрібних гранул, за рахунок чого підвищується ефективність подрібнення Верхня кришка щитка або щитків 22 може бути пласкою, як показано, або вигнутою В межах заявленого винаходу можливі ІНШІ варіанти виконання ножа, сопел та напрямних щитків Ніж, з'єднані сопла і щитки кесонного типу для повітря можуть бути виконані у вигляді вузла, як у вищерозглянутому прикладі, або за бажанням незалежно У подрібнювачі, який складається із камери подачі, розташованої вище від накладки, та 48227 відвідної камери, розташованої нижче, в камері подачі і/або у ВІДВІДНІЙ камері можуть використовуватися пристрої, аналогічні до вищеописаних Подібним чином в подрібнювачі, який включає декілька подрібнювальних накладок, розташова 6 них поруч або по обидва боки барабану пристрій згідно з винаходом може використовуватись для передачі матеріалів від однієї накладки до іншої ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
