Пристрій для пневматичної подачі сипкого матеріалу
Номер патенту: 1965
Опубліковано: 20.12.1994
Автори: Кульганек Генадій Йосипович, Литвинчук Леонід Володимирович, Колесник Алім Кирилович
Формула / Реферат

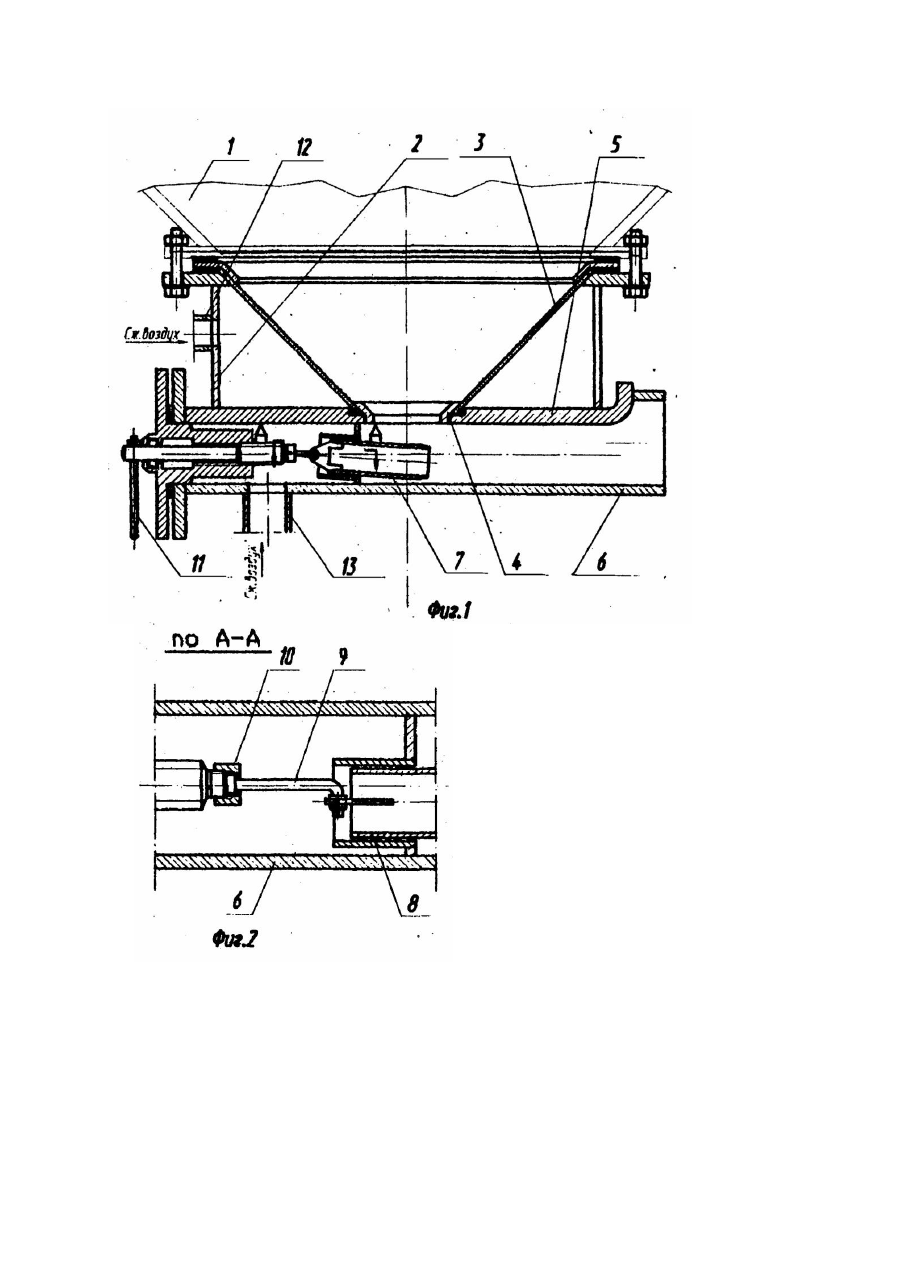

Устройства для пневматической подачи сыпучего материала, содержащее расходный бункер с газопроницаемым Коническим днищем и центральным разгрузочным отверстием, кольцевую стенку, концентрично охватывающую коническое днище бункера с образованием между ними кольцевой полости, сообщенной с источником сжатого газа, выходной патрубок, расположенный горизонтально под расходным бункером и сообщенный с его разгрузочным отверстием, и газоподводящее сопло, установленное в выходном патрубке под разгрузочным отверстием бункера, отличающееся тем, что газоподводящее сопло установлено со смещением его оси относительно горизонтальной и вертикальной осей поперечного сечения выходного патрубка и с наклоном к днищу последнего.
Текст
Изобретение относится к пневмотранспорту сыпучих гр узов и может быть использовано, в частности, для пневморазгрузки пылевидных и гранулированных гр узов из емкостей железнодорожных вагонов. Известно устройство для пневмовыгрузки сыпучих гр узов [1], содержащее смонтированные на раме бункеры с сыпучим грузом, в которые при выгрузке подается сжатый воздух. В нижней части бункеров расположены устройства пневмовыгрузки, состоящие из устройства для эжекции гранулированных грузов с соплом, расположенным под отверстием конуса и подающим воздух в осевом направлении продуктопровода. Недостатком известной конструкции является то, что она не универсальна, затруднена выгрузка грузов, содержащих пылевидные фракции, низкая надежность работы. Кроме того, воздух движется по продуктопроводу строго по оси, и груз смещен к нижней стенке продуктопровода, что повышает сопротивление движению груза и вызывает повышенный износ стенок. Известно устройство для пневматической подачи сыпучего материала [2], содержащее расходный бункер с газопроницаемым коническим днищем и центральным разгрузочным отверстием, кольцевую стенку, концентрично охватывающую коническое днище бункера с образованием между ними кольцевой полости, сообщенной с источником сжатого газа, выходной патрубок, расположенный горизонтально под расходным бункером и сообщенный с его разгрузочным отверстием, и газоподводящее сопло, установленное в выходном патрубке под разгрузочным отверстием бункера. В известных устройствах транспортировка осуществляется за счет захвата движущимся воздухом верхних частиц продукта, особенно в начальный период, когда скорость воздуха мала (к концу продуктопровода давление падает, а скорость возрастает). Недостатком известной конструкции является то, что воздух движется по продуктопроводу строго по оси, и груз смещен к нижней стенке продуктопровода, что повышает сопротивление движению груза и, соответственно, энергоемкость и вызывает повышенный износ стенок. В основу изобретения поставлена задача усовершенствовать конструкцию устройства для пневматической подачи сыпучего материала путем установки газоподводящего сопла со смещением его оси относительно горизонтальной и вертикальной осей поперечного сечения выходного патрубка и с наклоном к днищу последнего, чем обеспечивается создание вихревого движения газоматериальной смеси в разгрузочном патрубке и транспортной магистрали, вследствие чего снижается энергоемкость и повышается производительность устройства. Поставленная задача решается тем, что в устройстве для пневматической подачи сыпучего материала, содержащем расходный бункер с газопроницаемым коническим днищем и центральным разгрузочным отверстием, кольцевую стенку, концентрично охватывающую коническое днище бункера с образованием между ними кольцевой полости, сообщенной с источником сжатого газа, выходной патрубок, расположенный горизонтально под расходным бункером и сообщенный с его разгрузочным отверстием, и газоподводящее сопло, установленное в выходном патрубке под разгрузочным отверстием бункера, согласно изобретению, газоподводящее сопло установлено со смещением его оси относительно горизонтальной и вертикальной осей поперечного сечения выходного патрубка и с наклоном к днищу последнего. Совокупность существенных признаков в предлагаемом устройстве обеспечивает выходящему из выходного патрубка воздушному потоку попадание под углом на цилиндрическую поверхность таким образом,что он закручивается и не позволяет продукту залегать в нижней части трубы. На фиг. 1 изображено продольное сечение предлагаемого устройства. На фиг. 2 - сечение по А-А на фиг.1. Устройство для пневматической подачи сыпучего материала состоит из расходного бункера 1, к нижней части конуса которого прикреплено расположенное в кольцевой стенке бункера 2 газопроницаемое коническое днище 3, прикрепленное гайкой 4 к плите 5. К плите 5 прикреплен срезанный в верхней части выходной патрубок 6. Выходной патрубок 7 расположен в направляющем патрубке 8 и с помощью тяги 9 с гайкой 10 связан с винтом, в конце которого расположена ручка 11. Для подачи воздуха под газопроницаемое коническое днище имеется газоподводящее сопло 12, а для подвода воздуха к выходному патрубку 7 имеется патрубок 13 или отверстие в плите 5, При подаче сжатого воздуха в расходный бункер 1 и по газоподводящему соплу 12 и патрубку 13 находящийся в бункере 1 сыпучий груз аэрируется за счет прохода воздуха через газопроницаемоеднище 3 и ссыпается через отверстие в гайке 4 в выходной патрубок. Движение воздуха из выходного патрубка 7, смещенного и наклоненного к оси выходного патрубка 6, способствует закручиванию потока, смещению груза к оси выходного патрубка 6. Использование изобретения позволит разгружать и транспортировать пылевидные сыпучие материалы, гранулированные или смешанные фракции при большей производительности выгрузки за счет одновременного использования эффекта аэрации и эжекции. При закручивании потока в выходном патрубке, позволяющем сместить груз с нижней части к оси, снижаются потери на трение частиц и уменьшается износ труб.
ДивитисяДодаткова інформація
Автори англійськоюKolesnyk Alim Kyrylovych, Lytvynchuk Leonid Volodymyrovych, Kulhanek Henadii Yosypovych
Автори російськоюКолесник Алим Кириллович, Литвинчук Леонид Владимирович, Кульганек Геннадий Иосифович
МПК / Мітки
МПК: B65G 53/40
Мітки: сипкого, подачі, пневматичної, пристрій, матеріалу
