Високовольтний імпульсний конденсатор

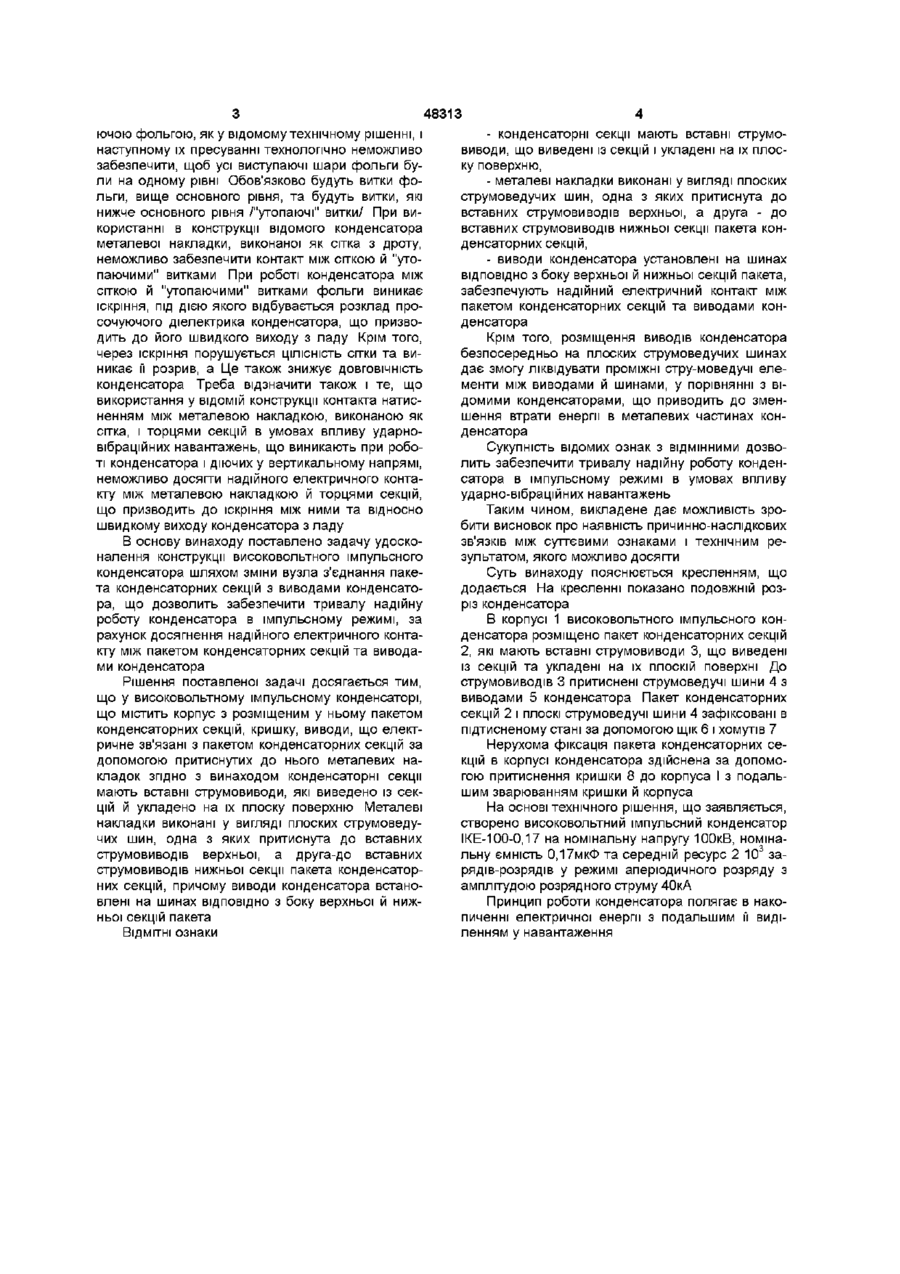

Високовольтний імпульсний конденсатор, що містить корпус з розташованим у ньому пакетом конденсаторних секцій, кришку, виводи, електрич Суттєвими ознаками аналогу, що збігаються з суттєвими ознаками технічного рішення, що заявляється, є такі в корпусі конденсатора розміщено пакет конденсаторних секцій, електричне зв'язаний з виводами конденсатора за допомогою накладок Причиною, що перешкоджає отриманню очікуваного технічного результату, є те, що використовування перфорованих полиць не дозволяє отримати однорідне надійне електричне з'єднання всіх металевих обкладок торців секцій конденсатора з О C O ГО 00 48313 ючою фольгою, як у відомому технічному рішенні, і наступному їх пресуванні технологічно неможливо забезпечити, щоб усі виступаючі шари фольги були на одному рівні Обов'язково будуть витки фольги, вище основного рівня, та будуть витки, які нижче основного рівня /"утопаючі" витки/ При використанні в конструкції відомого конденсатора металевої накладки, виконаної як сітка з дроту, неможливо забезпечити контакт між сіткою й "утопаючими" витками При роботі конденсатора між сіткою й "утопаючими" витками фольги виникає іскріння, під дією якого відбувається розклад просочуючого діелектрика конденсатора, що призводить до його швидкого виходу з ладу Крім того, через іскріння порушується ЦІЛІСНІСТЬ сітки та виникає її розрив, а Це також знижує ДОВГОВІЧНІСТЬ конденсатора Треба відзначити також і те, що використання у ВІДОМІЙ конструкції контакта натисненням між металевою накладкою, виконаною як сітка, і торцями секцій в умовах впливу ударновібраційних навантажень, що виникають при роботі конденсатора і діючих у вертикальному напрямі, неможливо досягти надійного електричного контакту між металевою накладкою й торцями секцій, що призводить до іскріння між ними та відносно швидкому виходу конденсатора з ладу В основу винаходу поставлено задачу удосконалення конструкції високовольтного імпульсного конденсатора шляхом зміни вузла з'єднання пакета конденсаторних секцій з виводами конденсатора, що дозволить забезпечити тривалу надійну роботу конденсатора в імпульсному режимі, за рахунок досягнення надійного електричного контакту між пакетом конденсаторних секцій та виводами конденсатора Рішення поставленої задачі досягається тим, що у високовольтному імпульсному конденсаторі, що містить корпус з розміщеним у ньому пакетом конденсаторних секцій, кришку, виводи, що електричне зв'язані з пакетом конденсаторних секцій за допомогою притиснутих до нього металевих накладок згідно з винаходом конденсаторні секції мають вставні струмовиводи, які виведено із секцій й укладено на їх плоску поверхню Металеві накладки виконані у вигляді плоских струмоведучих шин, одна з яких притиснута до вставних струмовиводів верхньої, а друга-до вставних струмовиводів нижньої секції пакета конденсаторних секцій, причому виводи конденсатора встановлені на шинах ВІДПОВІДНО З боку верхньої й нижньої секцій пакета ВІДМІТНІ ознаки - конденсаторні секції мають вставні струмовиводи, що виведені із секцій і укладені на їх плоску поверхню, - металеві накладки виконані у вигляді плоских струмоведучих шин, одна з яких притиснута до вставних струмовиводів верхньої, а друга - до вставних струмовиводів нижньої секції пакета конденсаторних секцій, - виводи конденсатора установлені на шинах ВІДПОВІДНО з боку верхньої й нижньої секцій пакета, забезпечують надійний електричний контакт між пакетом конденсаторних секцій та виводами конденсатора Крім того, розміщення виводів конденсатора безпосередньо на плоских струмоведучих шинах дає змогу ліквідувати проміжні стру-моведучі елементи між виводами й шинами, у порівнянні з відомими конденсаторами, що приводить до зменшення втрати енергії в металевих частинах конденсатора Сукупність відомих ознак з ВІДМІННИМИ ДОЗВОЛИТЬ забезпечити тривалу надійну роботу конденсатора в імпульсному режимі в умовах впливу ударно-вібраційних навантажень Таким чином, викладене дає можливість зробити висновок про наявність причинно-наслідкових зв'язків МІЖ суттєвими ознаками і технічним результатом, якого можливо досягти Суть винаходу пояснюється кресленням, що додається На кресленні показано подовжній розріз конденсатора В корпусі 1 високовольтного імпульсного конденсатора розміщено пакет конденсаторних секцій 2, які мають вставні струмовиводи 3, що виведені із секцій та укладені на їх плоскій поверхні До струмовиводів 3 притиснені струмоведучі шини 4 з виводами 5 конденсатора Пакет конденсаторних секцій 2 і плоскі струмоведучі шини 4 зафіксовані в підтисненому стані за допомогою щік 6 і хомутів 7 Нерухома фіксація пакета конденсаторних секцій в корпусі конденсатора здійснена за допомогою притиснення кришки 8 до корпуса І з подальшим зварюванням кришки й корпуса На основі технічного рішення, що заявляється, створено високовольтний імпульсний конденсатор ІКЕ-100-0,17 на номінальну напругу ЮОкВ, номінальну ємність 0,17мкФ та середній ресурс 2 103 зарядів-розрядів у режимі аперіодичного розряду з амплітудою розрядного струму 40кА Принцип роботи конденсатора полягає в накопиченні електричної енергії з подальшим її виділенням у навантаження 48313 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
