Спосіб подачі будівельних сумішей

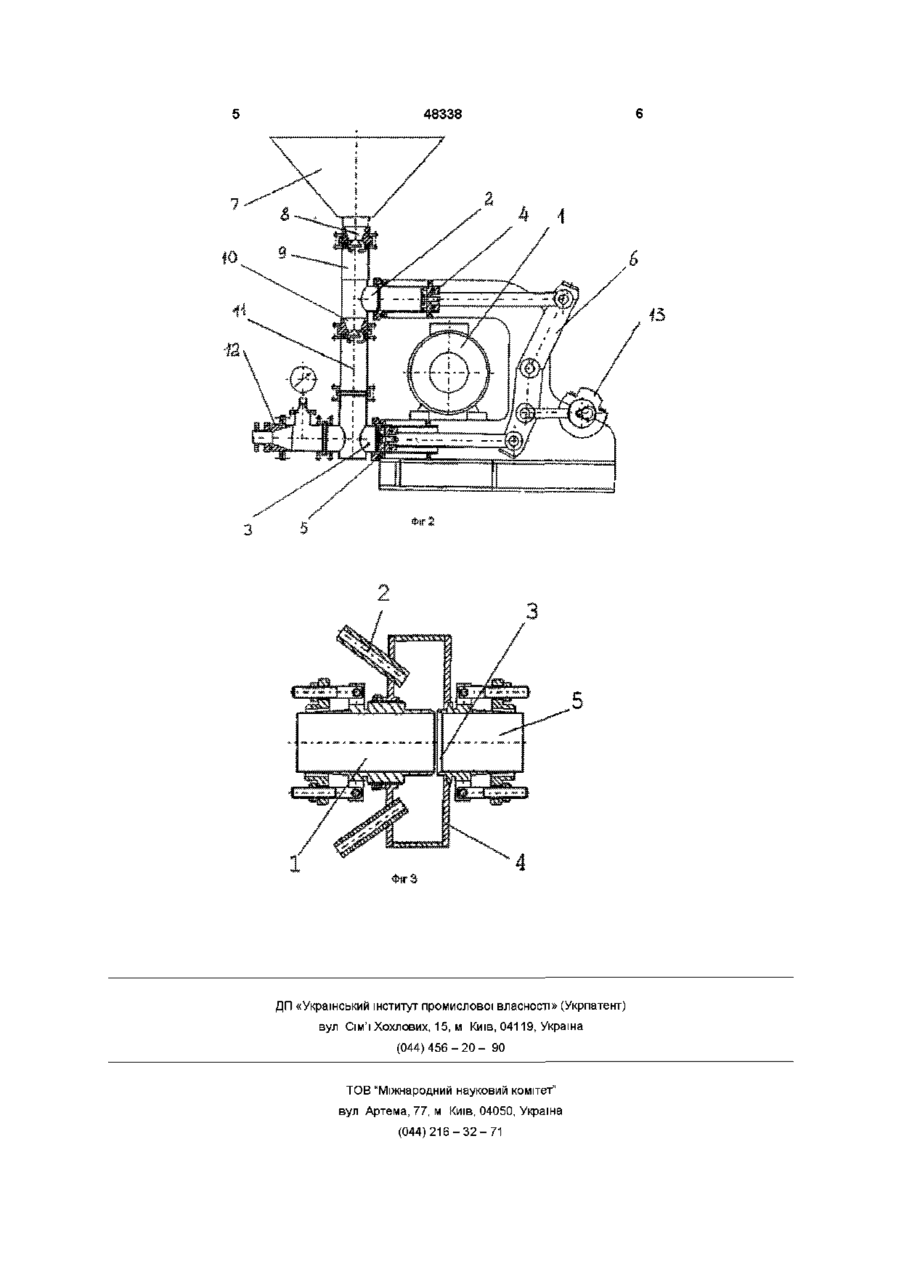

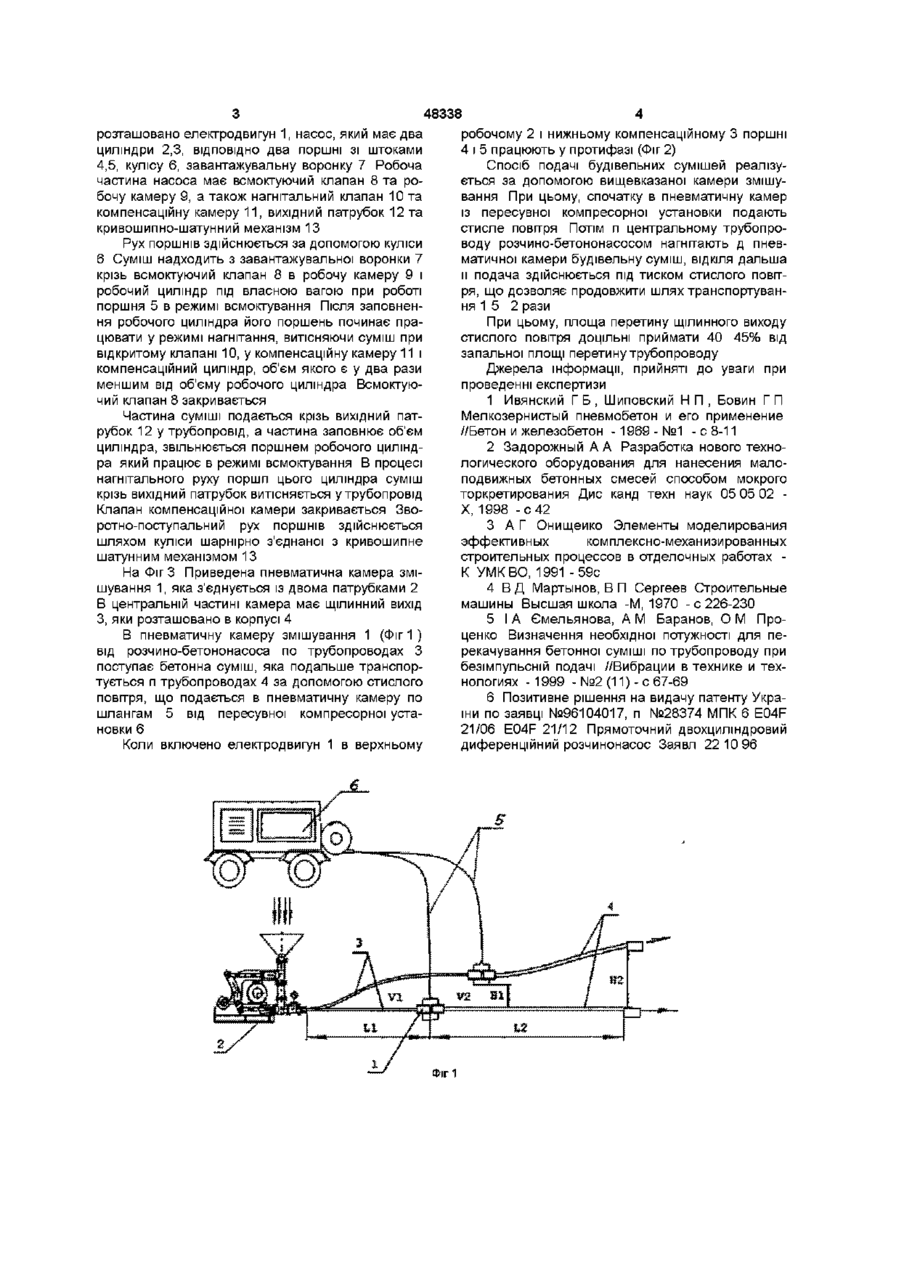

Спосіб подачі будівельних сумішей, що включає транспортування суміші прямоточним двопоршневим розчино-бетононасосом, який відрізняється тим, що після насоса подальше транспортування суміші виконують за допомогою стисненого повітря, що подається в пневматичну камеру змішування Винахід належить до будівництва та будівельної індустрії, може бути використаний для подачі, перекачування та торкретування будівельних сумішей різної рухомості з максимальною фракцією заповнювача 10мм, цементних розчинів із фракцією до 5мм, а також гіпсових розчинів та усіх видів готової штукатурної суміші При традиційному способі транспортування будівельні суміші подають поршневими насосами по трубопроводах до міста виконання робіт Подача суміші забезпечується тиском на виході із насоса від 3 до 12МПа При цьому, подача будівельної суміші по трубопроводу може здійснюватися як одно, так і двопоршневими насосами Однопоршневими розчинонасосами [1] будівельні розчини транспортують на відстань до І_і=250м по горизонталі та до Ні=60м по вертикалі Для подачі будівельних сумішей під тиском стислого повітря на відстань 150м по горизонталі і 30м по вертикалі використовують також пневматичні нагнітачі [4] Але ці машини мають циклічну подачу суміші на невелики відстані Двопоршневі розчинонасоси використовують для подачі будівельних розчинів і штукатурних сумішей [2, 3], а також для виконання торкретробіт [5] Проте робочим середовищем для вищеназваних розчинонасосів є рухомі та литі будівельні розчині На бетонних сумішах із крупністю заповнювача до 10мм та малою рухомістю такі насоси не роблять, що свідчить про їх вузьку галузь застосування і неможливість транспортування сумішей на довгі відстані За прототип прийнятий спосіб подачі будіве льних сумішей, який полягає в тому, що заздалегідь приготовлені бетонні розчини але сталефібробетонні суміші подають по трубопроводу розчино-бетононасосом [6] Максимальна відстань транспортування бетонних сумішей такими насосами при рухомості суміші Р=8см складає І_і=200 м та Ні=50м, що значно обмежує можливості використання обладнання Нами поставлена задача розробити спосіб подачі будівельних сумішей різної рухомості, що шляхом спільного використання механічної та пневматичної подач збільшити дальність їх транспортування Для вирішення цієї задачі запропонований спосіб подачі будівельних сумішей, який включає транспортування суміші прямоточним двопоршневим розчино-бетононасосом, що ВІДПОВІДНО вина ходу, подальше транспортування суміші виконують за допомогою стислого повітря, що подається в пневматичну камеру змішування, завдяки чому збільшують дальність подачі, яке в два рази перевищує існуючу На Фіг 1 показана технологічна схема подачі будівельної суміші, що включає пневматичну камеру змішування 1, двопоршневий розчинобетононасос 2, трубопроводи подачі бетонної суміші 3 до камери змішування, трубопроводи подачі бетонної суміші після камери змішування 4, шланги подачі стислого повітря 5 та пересувної компресорної установки 6 Подача будівельної суміші в трубопровід виконується прямоточним розчино-бетононасосом На Фіг 2 приведена схема прямоточного розчинобетононасоса, що складається із рами, на якій 00 со го 00 48338 розташовано елеісгродвигун 1, насос, який має два циліндри 2,3, ВІДПОВІДНО два поршні зі штоками 4,5, кулісу 6, завантажувальну воронку 7 Робоча частина насоса має всмоктуючий клапан 8 та робочу камеру 9, а також нагнітальний клапан 10 та компенсаційну камеру 11, вихідний патрубок 12 та кривошипно-шатунний механізм 13 Рух поршнів здійснюється за допомогою куліси 6 Суміш надходить з завантажувальної воронки 7 крізь всмоктуючий клапан 8 в робочу камеру 9 і робочий циліндр під власною вагою при роботі поршня 5 в режимі всмоктування Після заповнення робочого циліндра його поршень починає працювати у режимі нагнітання, витісняючи суміш при відкритому клапані 10, у компенсаційну камеру 11 і компенсаційний циліндр, об'єм якого є у два рази меншим від об'єму робочого циліндра Всмоктуючий клапан 8 закривається Частина суміші подається крізь вихідний патрубок 12 у трубопровід, а частина заповнює об'єм циліндра, звільнюється поршнем робочого циліндра який працює в режимі всмоктування В процесі нагнітального руху поршп цього циліндра суміш крізь вихідний патрубок витісняється у трубопровід Клапан компенсаційної камери закривається Зворотно-поступальний рух поршнів здійснюється шляхом куліси шарнірно з'єднаної з кривошипне шатунним механізмом 13 На Фіг 3 Приведена пневматична камера змішування 1, яка з'єднується із двома патрубками 2 В центральній частині камера має щілинний вихід З, яки розташовано в корпусі 4 В пневматичну камеру змішування 1 (Фіг 1 ) від розчино-бетононасоса по трубопроводах З поступає бетонна суміш, яка подальше транспортується п трубопроводах 4 за допомогою стислого повітря, що подається в пневматичну камеру по шлангам 5 від пересувної компресорної установки 6 Коли включено електродвигун 1 в верхньому робочому 2 і нижньому компенсаційному 3 поршні 4 і 5 працюють у протифазі (Фіг 2) Спосіб подачі будівельних сумішей реалізується за допомогою вищевказаної камери змішування При цьому, спочатку в пневматичну камер із пересувної компресорної установки подають стисле повітря Потім П центральному трубопроводу розчино-бетононасосом нагнітають д пневматичної камери будівельну суміш, ВІДКІЛЯ дальша и подача здійснюється під тиском стислого повітря, що дозволяє продовжити шлях транспортування 1 5 2 рази При цьому, площа перетину щілинного виходу стислого повітря ДОЦІЛЬНІ приймати 40 45% від запальної площі перетину трубопроводу Джерела інформації, прийняті до уваги при проведенні експертизи 1 Ивянский Г Б , Шиповский Н П , Бовин ГП Мелкозернистый пневмобетон и его применение //Бетон и железобетон -1969 - №1 - с 8-11 2 Задорожный А А Разработка нового технологического оборудования для нанесения малоподвижных бетонных смесей способом мокрого торкретирования Дис канд техн наук 05 05 02 X, 1998 -с 42 3 А Г Онищеико Элементы моделирования эффективных комплексно-механизированных строительных процессов в отделочных работах К УМКВО, 1991 -59с 4 В Д Мартынов, В П Сергеев Строительные машины Высшая школа -М, 1970 - с 226-230 5 ІА Ємельянова, А М Баранов, О М Проценко Визначення необхідної потужності для перекачування бетонної суміші по трубопроводу при безімпульсній подачі //Вибрации в технике и технологиях -1999 - №2 (11) - с 67-69 6 Позитивне рішення на видачу патенту України по заявці №96104017, п №28374 МПК 6 E04F 21/06 E04F 21/12 Прямоточний двохцилшдровий диференційний розчинонасос Заявл 22 10 96 48338 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
