Пристрій для миття коренебульбоплодів

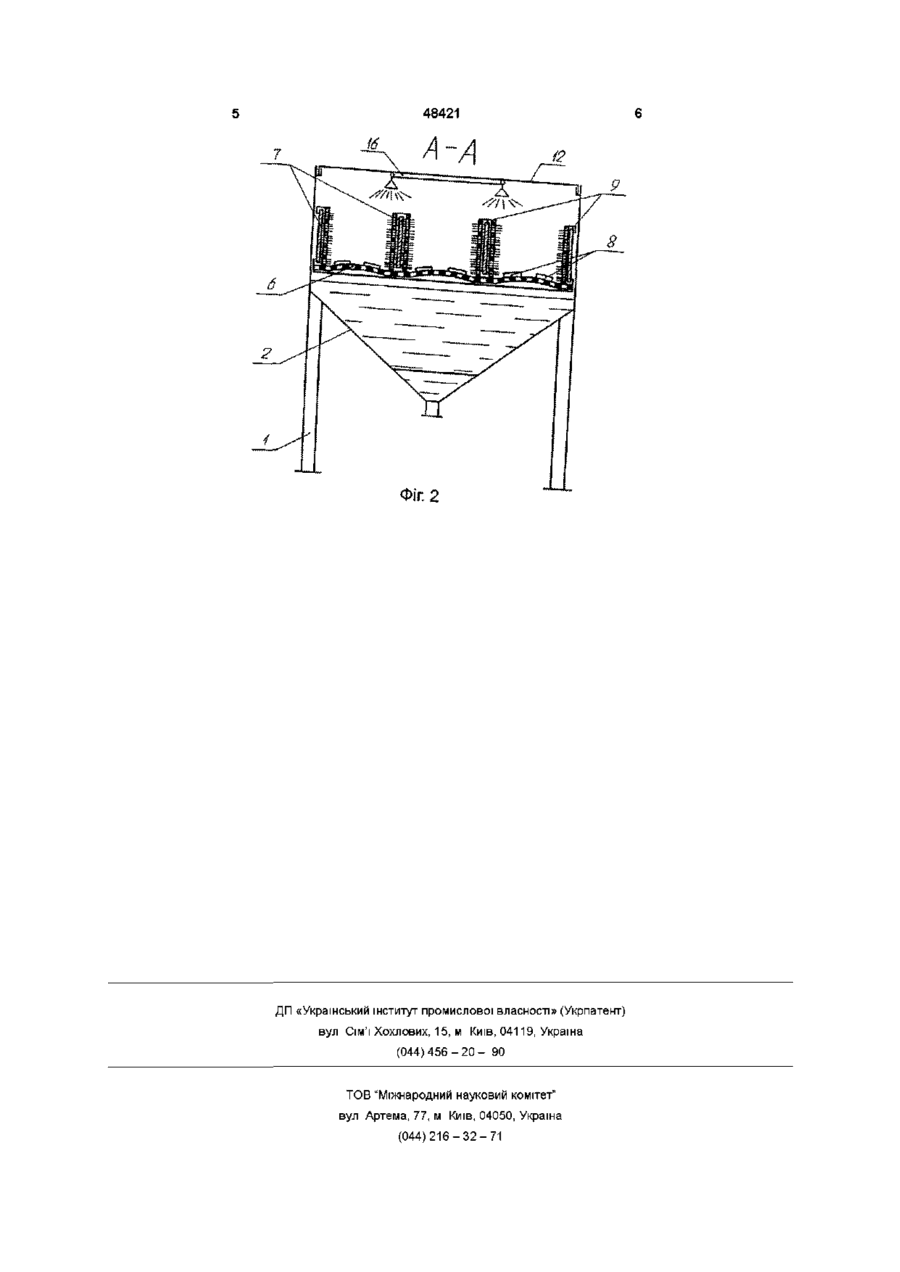

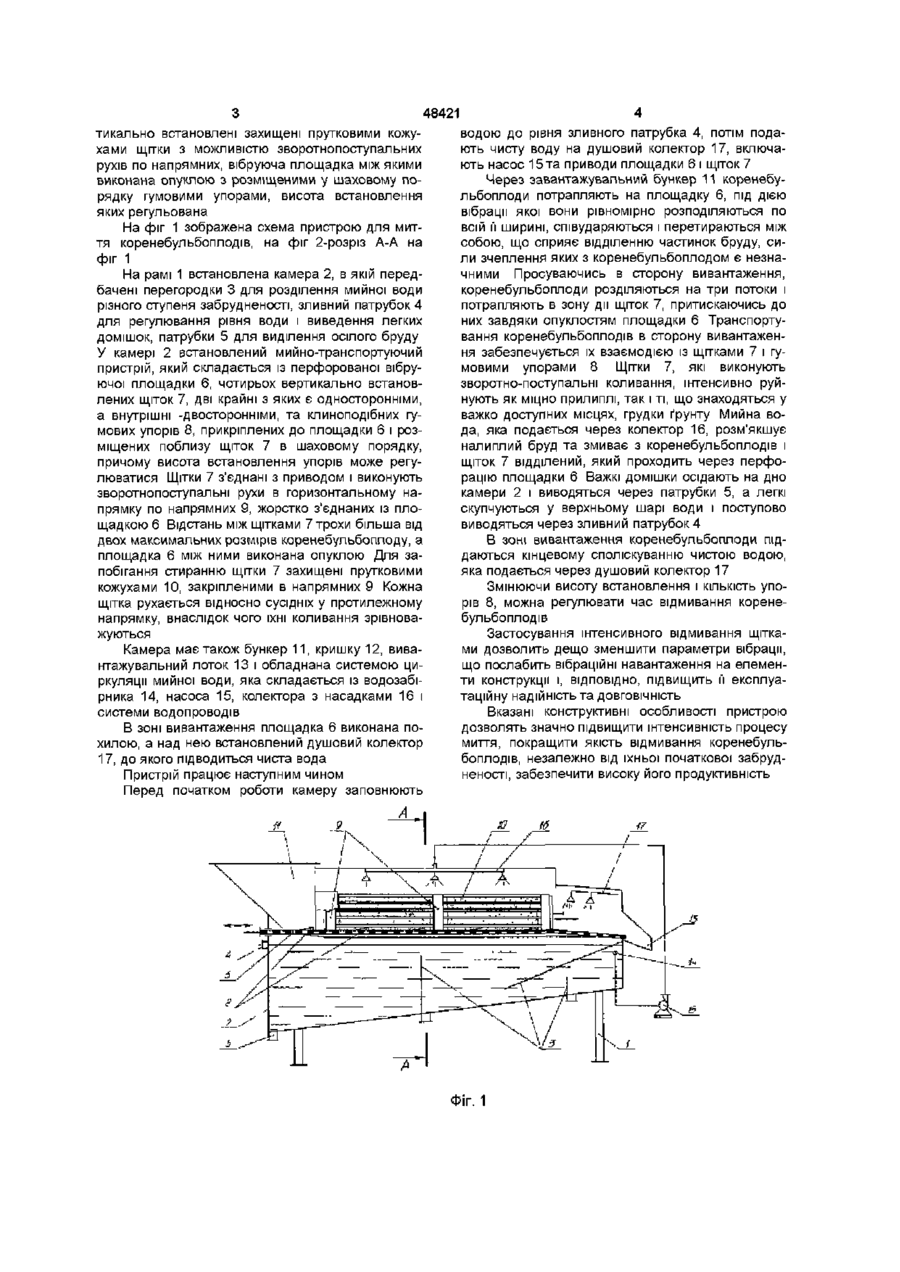

Пристрій для миття коренебульбоплодів, що містить камеру і встановлений в ній транспортномийний пристрій, який відрізняється тим, що вздовж камери встановлені захищені прутковими кожухами щітки з можливістю зворотнопоступальних рухів по напрямних, вібруюча площадка між якими виконана опуклою з розміщеними на ній у шаховому порядку гумовими упорами, висота встановлення яких регульована Винахід відноситься до вібраційних мийних машин і може бути використаний для миття коренебульбоплодів Відомий пристрій для вібраційного миття коренебульбоплодів, робоча камера якого має Vподібну форму і виконана у вигляді спряжених завантажувальної і вивантажувальної частин, поперечні січення яких поступово зменшуються від місця спряження (див А С СССР № 679198 А 23 N 13/00) Робоча камера в МІСЦІ спряження має перфоровану ділянку і здійснює вібраційні коливання, частково знаходячись у воді Миття коренебульбоплодів проходить під дією співударів і перетирання, після чого на виході з камери вони споліскуються Недоліком цього пристрою є те, що вібраційним коливанням піддається вся маса робочої камери і мийного середовища, що в ній знаходиться При митті у воді не повністю використовуються інерційні сили, які сприяють відділенню частинок бруду Відомий також пристрій для миття коренебульбоплодів, в якому процес вібраційного миття проходить на вібруючій, нахиленій до горизонту перфорованій площадці (Леонтьев П И , Полохин П В Мойка корнеклубнеплодов вибрационным способом Труды Челябинского института механизации и эл-ции сел хоз-ва, 1974, вып 81, С 3640) На всій площадці коренебульбоплоди споліскуються водою Недоліком даного пристрою є низька ступінь відмивання Найбільш близьким за технічною суттю і пози тивним ефектом, що досягається, є пристрій для миття коренебульбоплодів, який містить камеру і встановлений у ній транспортно-мийний пристрій, виконаний у вигляді двох розміщених одна над іншою перфорованих площадок верхньої - рухомої, нижньої - нерухомої, та змонтованих між ними групами по три поперечних пластин, дві крайні з яких закріплені на нижній площадці, а середня на верхній (див А С СССР №155233 А 23 N 12/02) Пластини частково занурені у воду і при вібраційних коливаннях верхньої площадки утворюють пульсуючі повітряно-водяні потоки, які напрямлені в сторону вивантаження і забезпечують транспортування продукту Однак і даний пристрій не позбавлений недоліків Він добре відмиває опуклі частини коренебульбоплоду, але, наприклад, у картоплі, значна частина забруднень знаходиться на ввігнутих поверхнях, які не контактують ані з елементами конструкції, ані з іншими коренебульбоплодами і часто залишаються неочищеними Недоліком є також те, що час відмивання коренебульбоплоду залежить від його маси і не регулюється в залежності від початкового ступеня забрудненості В основу винаходу поставлено завдання шляхом зміни конструкції мийного пристрою досягти підвищення інтенсивності процесу миття, покращання якості відмивання коренебульбоплодів та послаблення вібраційних навантажень на елементи конструкції Для вирішення поставленого завдання в пристрої, що містить камеру і встановлений в ній транспортно-мийний пристрій, вздовж камери вер 00 48421 тикально встановлені захищені прутковими кожухами щітки з можливістю зворотнопоступальних рухів по напрямних, вібруюча площадка між якими виконана опуклою з розміщеними у шаховому порядку гумовими упорами, висота встановлення яких регульована На фіг 1 зображена схема пристрою для миття коренебульбоплодів, на фіг 2-розріз А-А на фіг 1 На рамі 1 встановлена камера 2, в якій передбачені перегородки 3 для розділення мийної води різного ступеня забрудненості, зливний патрубок 4 для регулювання рівня води і виведення легких домішок, патрубки 5 для виділення осілого бруду У камері 2 встановлений мийно-транспортуючий пристрій, який складається із перфорованої вібруючої площадки 6, чотирьох вертикально встановлених щіток 7, дві крайні з яких є односторонніми, а внутрішні -двосторонніми, та клиноподібних гумових упорів 8, прикріплених до площадки 6 і розміщених поблизу щіток 7 в шаховому порядку, причому висота встановлення упорів може регулюватися Щітки 7 з'єднані з приводом і виконують зворотнопоступальні рухи в горизонтальному напрямку по напрямних 9, жорстко з'єднаних із площадкою 6 Відстань між щітками 7 трохи більша від двох максимальних розмірів коренебульбоплоду, а площадка 6 між ними виконана опуклою Для запобігання стиранню щітки 7 захищені прутковими кожухами 10, закріпленими в напрямних 9 Кожна щітка рухається відносно сусідніх у протилежному напрямку, внаслідок чого їхні коливання зрівноважуються Камера має також бункер 11, кришку 12, вивантажувальний лоток 13 і обладнана системою циркуляції мийної води, яка складається із водозабірника 14, насоса 15, колектора з насадками 16 і системи водопроводів В зоні вивантаження площадка 6 виконана похилою, а над нею встановлений душовий колектор 17, до якого підводиться чиста вода Пристрій працює наступним чином Перед початком роботи камеру заповнюють водою до рівня зливного патрубка 4, потім подають чисту воду на душовий колектор 17, включають насос 15 та приводи площадки 6 і щіток 7 Через завантажувальний бункер 11 коренебульбоплоди потрапляють на площадку 6, під дією вібрації якої вони рівномірно розподіляються по всій її ширині, співударяються і перетираються між собою, що сприяє відділенню частинок бруду, сили зчеплення яких з коренебульбоплодом є незначними Просуваючись в сторону вивантаження, коренебульбоплоди розділяються на три потоки і потрапляють в зону дії щіток 7, притискаючись до них завдяки опуклостям площадки 6 Транспортування коренебульбоплодів в сторону вивантаження забезпечується їх взаємодією із щітками 7 і гумовими упорами 8 Щітки 7, які виконують зворотно-поступальні коливання, інтенсивно руйнують як міцно прилиплі, так і ті, що знаходяться у важко доступних місцях, грудки ґрунту Мийна вода, яка подається через колектор 16, розм'якшує налиплий бруд та змиває з коренебульбоплодів і щіток 7 відділений, який проходить через перфорацію площадки 6 Важкі домішки осідають на дно камери 2 і виводяться через патрубки 5, а легкі скупчуються у верхньому шарі води і поступово виводяться через зливний патрубок 4 В зоні вивантаження коренебульбоплоди піддаються кінцевому споліскуванню чистою водою, яка подається через душовий колектор 17 Змінюючи висоту встановлення і КІЛЬКІСТЬ упорів 8, можна регулювати час відмивання коренебульбоплодів Застосування інтенсивного відмивання щітками дозволить дещо зменшити параметри вібрації, що послабить вібраційні навантаження на елементи конструкції і, ВІДПОВІДНО, підвищить її експлуатаційну надійність та ДОВГОВІЧНІСТЬ Вказані конструктивні особливості пристрою дозволять значно підвищити інтенсивність процесу миття, покращити якість відмивання коренебульбоплодів, незалежно від їхньої початкової забрудненості, забезпечити високу його продуктивність ft Фіг. 1 48421 16 12 9 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
