Робочий орган землерийної машини безперервної дії
Номер патенту: 48487
Опубліковано: 25.03.2010
Автори: Голубченко Олександр Іванович, Хмара Леонід Андрійович, Хожило Максим Едуардович
Формула / Реферат
1. Робочий орган землерийної машини безперервної дії, що містить зуби для руйнування породи, змонтовані уздовж вала по гвинтовій лінії, кронштейни для кріплення зубів до приводного вала, який відрізняється тим, що зуби оснащені різальними ножами, що мають пласку центральну частину, закріплену до різальної частини зуба, та похилі бічні частини, тильні сторони яких з'єднані гнучкими елементами у вигляді ланцюгів з кронштейнами для кріплення зубів до приводного вала.
2. Робочий орган землерийної машини безперервної дії за п. 1, який відрізняється тим, що кут нахилу похилих бічних частин різальних ножів до їх центральної частини дорівнює куту g нахилу бічних поверхонь перерізу розроблюваного ґрунту.
Текст

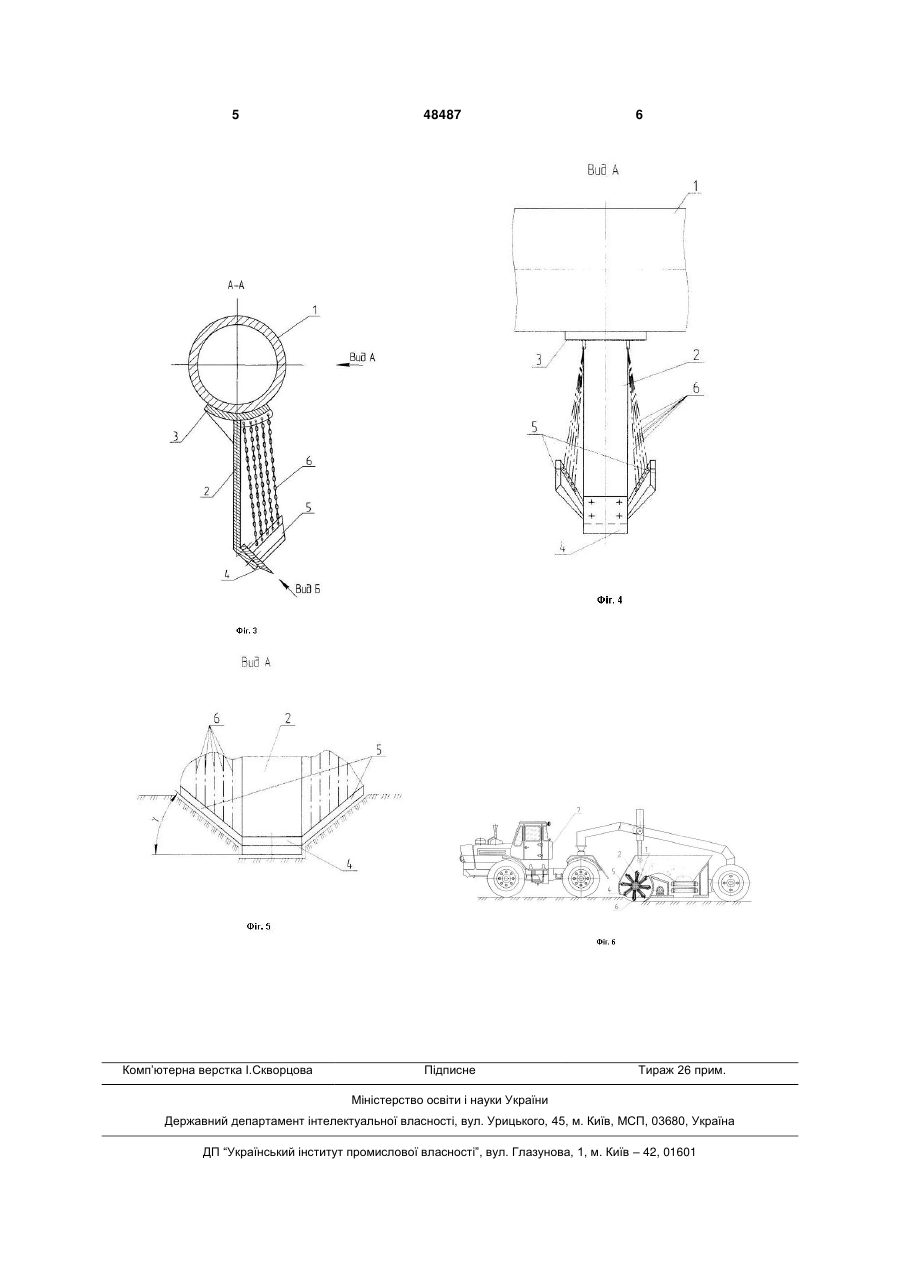

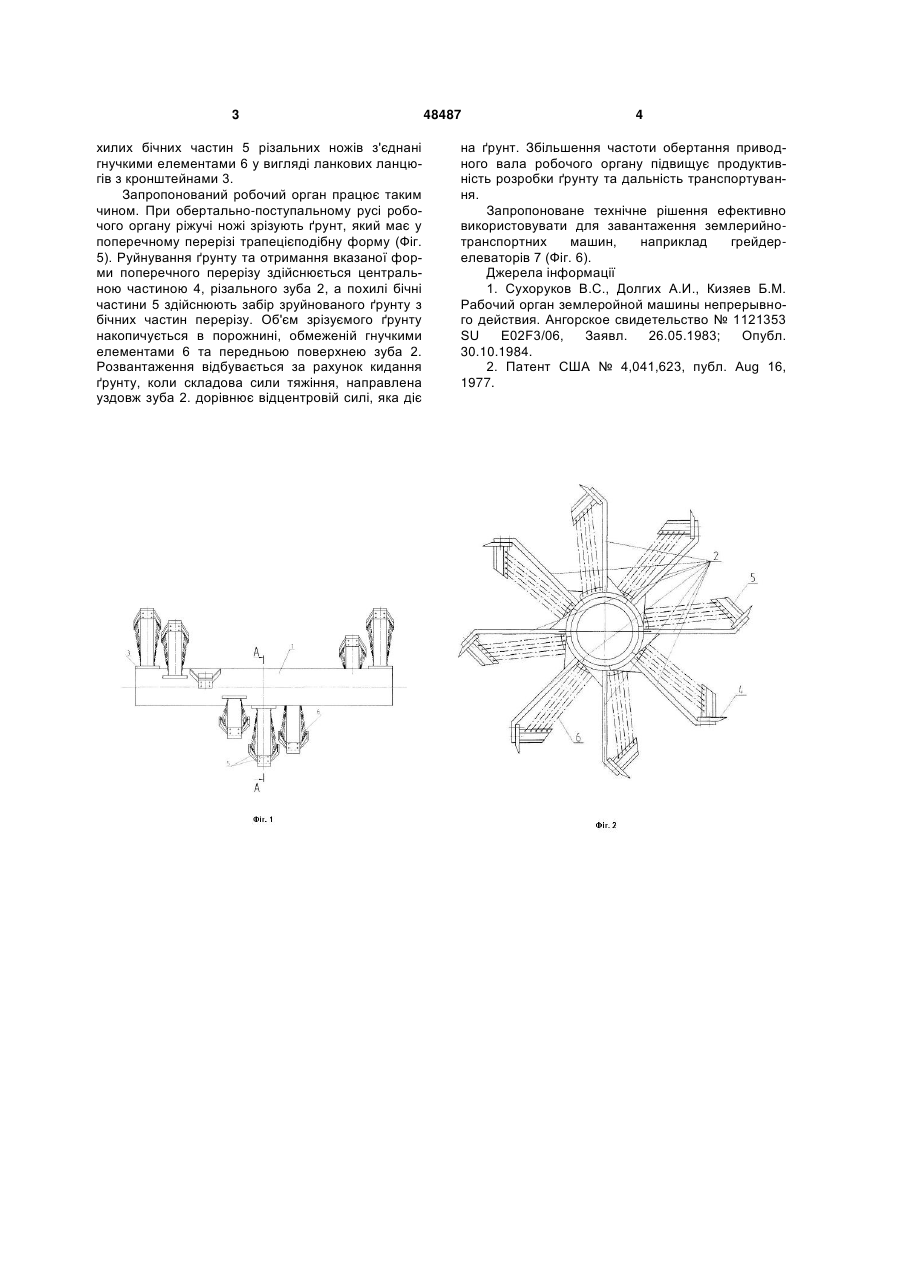

1. Робочий орган землерийної машини безперервної дії, що містить зуби для руйнування породи, змонтовані уздовж вала по гвинтовій лінії, кронштейни для кріплення зубів до приводного 3 хилих бічних частин 5 різальних ножів з'єднані гнучкими елементами 6 у вигляді ланкових ланцюгів з кронштейнами 3. Запропонований робочий орган працює таким чином. При обертально-поступальному русі робочого органу ріжучі ножі зрізують ґрунт, який має у поперечному перерізі трапецієподібну форму (Фіг. 5). Руйнування ґрунту та отримання вказаної форми поперечного перерізу здійснюється центральною частиною 4, різального зуба 2, а похилі бічні частини 5 здійснюють забір зруйнованого ґрунту з бічних частин перерізу. Об'єм зрізуємого ґрунту накопичується в порожнині, обмеженій гнучкими елементами 6 та передньою поверхнею зуба 2. Розвантаження відбувається за рахунок кидання ґрунту, коли складова сили тяжіння, направлена уздовж зуба 2. дорівнює відцентровій силі, яка діє 48487 4 на ґрунт. Збільшення частоти обертання приводного вала робочого органу підвищує продуктивність розробки ґрунту та дальність транспортування. Запропоноване технічне рішення ефективно використовувати для завантаження землерийнотранспортних машин, наприклад грейдерелеваторів 7 (Фіг. 6). Джерела інформації 1. Сухоруков B.C., Долгих А.И., Кизяев Б.М. Рабочий орган землеройной машины непрерывного действия. Ангорское свидетельство № 1121353 SU E02F3/06, Заявл. 26.05.1983; Опубл. 30.10.1984. 2. Патент США № 4,041,623, публ. Aug 16, 1977. 5 Комп’ютерна верстка І.Скворцова 48487 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device of continuous operation earth-moving machine
Автори англійськоюKhmara Leonid Andriiovych, Holubchenko Oleksandr Ivanovych, Khozhylo Maksym Eduardovych
Назва патенту російськоюРабочий орган землеройной машины непрерывного действия
Автори російськоюХмара Леонид Андреевич, Голубченко Александр Иванович, Хожило Максим Эдуардович
МПК / Мітки
МПК: E02F 5/00
Мітки: безперервної, дії, землерийної, орган, робочий, машини
