Робочий орган землерийної машини
Номер патенту: 47943
Опубліковано: 25.02.2010
Автори: Пелевін Леонід Євгенійович, Пристало Микола Олексійович
Формула / Реферат
Робочий орган землерийної машини, що включає стійку, наконечник, пружні елементи, що закріплені консольно, і палець, який відрізняється тим, що на нижній площині наконечника консольно закріплено пластину з пружного матеріалу, яка має незакріплену ділянку довжиною
, що визначається з залежності
,
де
- товщина пластини;
- ширина пластини;
- прогин пластини;
- модуль пружності матеріалу, з якого виготовлена пластина;
- сила опору ґрунту руйнуванню.
Текст

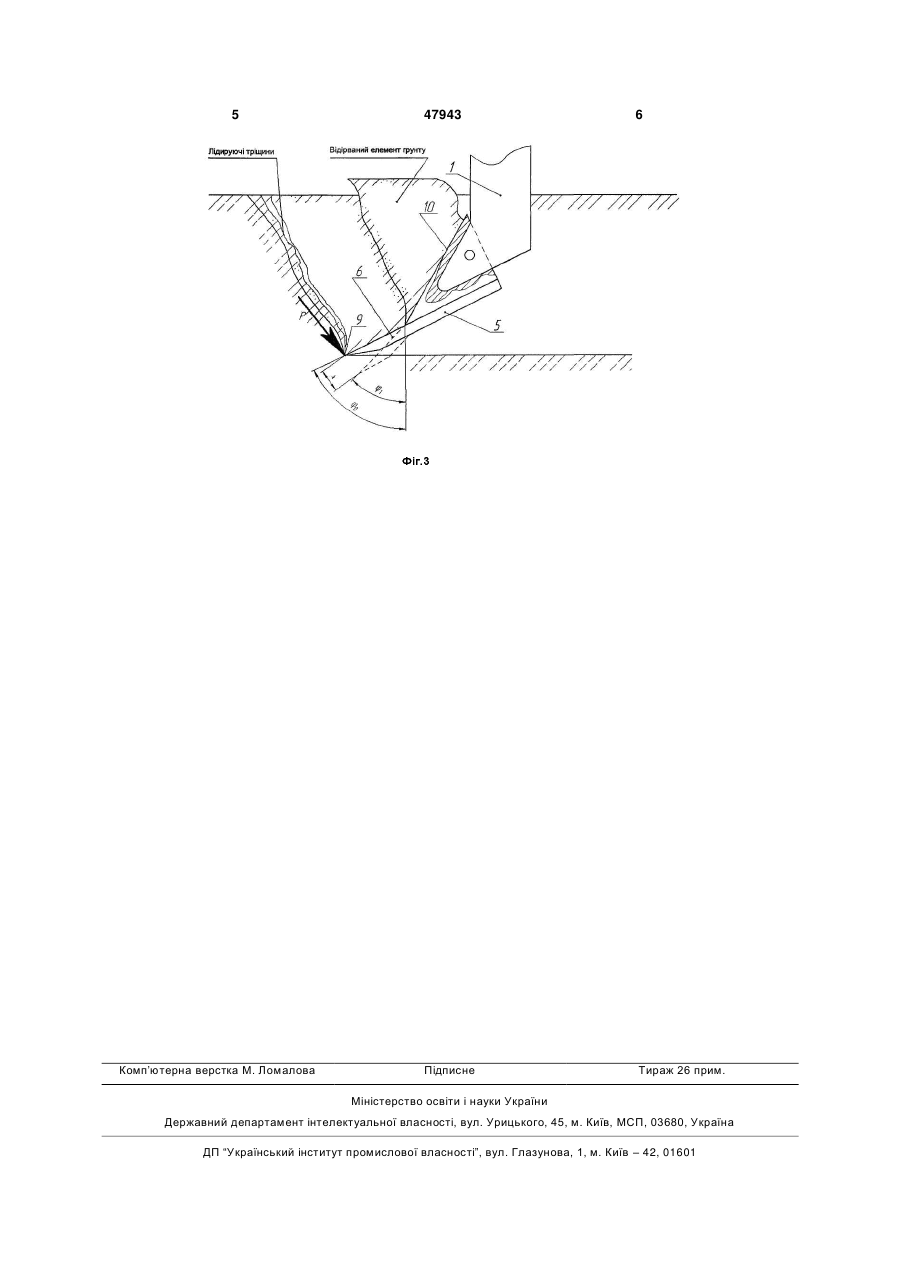

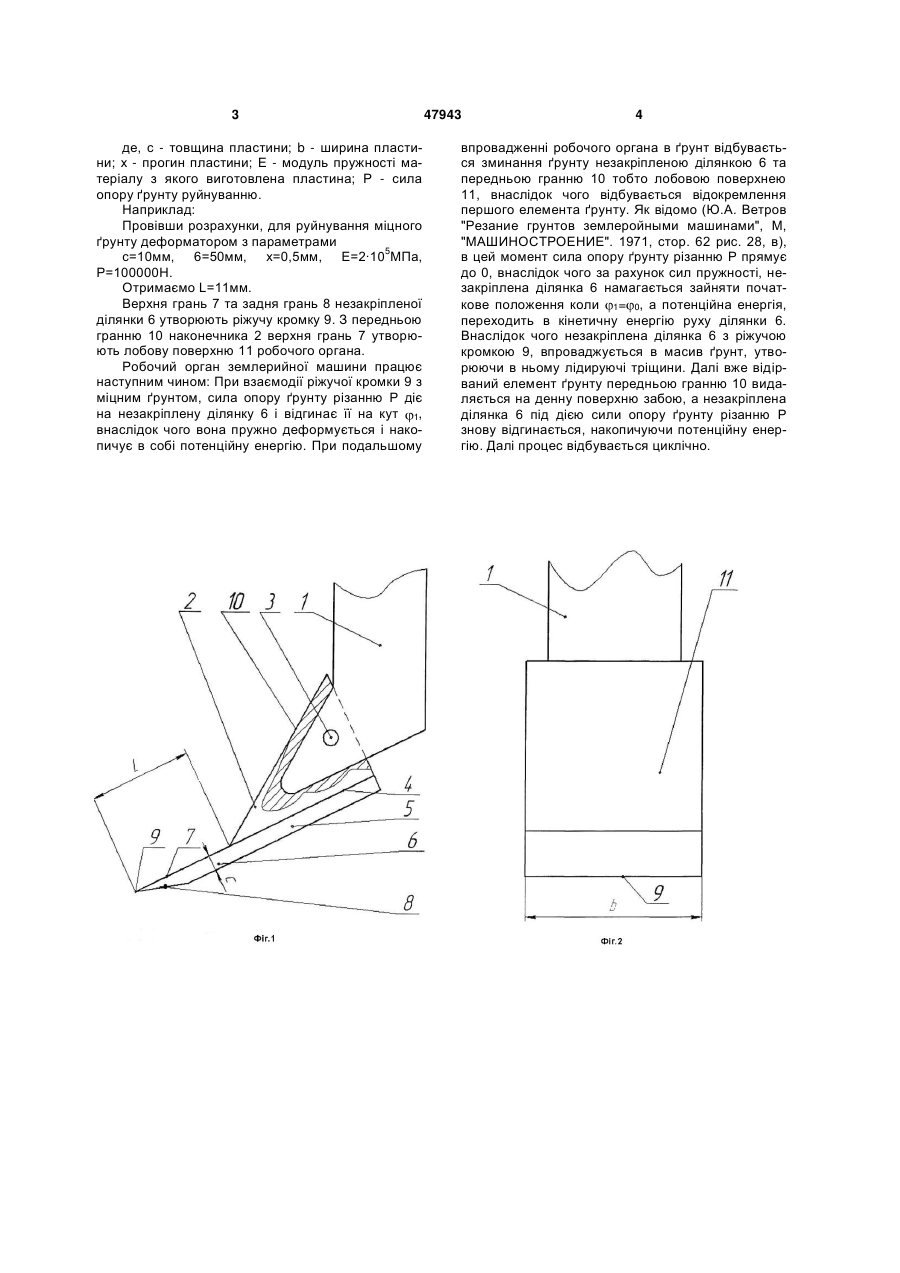

Робочий орган землерийної машини, що включає стійку, наконечник, пружні елементи, що закріплені консольно, і палець, який відрізняється тим, що на нижній площині наконечника консо 2 3 де, с - товщина пластини; b - ширина пластини; х - прогин пластини; Е - модуль пружності матеріалу з якого виготовлена пластина; Р - сила опору ґрунту руйнуванню. Наприклад: Провівши розрахунки, для руйнування міцного ґрунту деформатором з параметрами 5 с=10мм, 6=50мм, х=0,5мм, Е=2·10 МПа, Р=100000Н. Отримаємо L=11мм. Верхня грань 7 та задня грань 8 незакріпленої ділянки 6 утворюють ріжучу кромку 9. З передньою гранню 10 наконечника 2 верхня грань 7 утворюють лобову поверхню 11 робочого органа. Робочий орган землерийної машини працює наступним чином: При взаємодії ріжучої кромки 9 з міцним ґрунтом, сила опору ґрунту різанню Р діє на незакріплену ділянку 6 і відгинає її на кут 1, внаслідок чого вона пружно деформується і накопичує в собі потенційну енергію. При подальшому 47943 4 впровадженні робочого органа в ґрунт відбувається зминання ґрунту незакріпленою ділянкою 6 та передньою гранню 10 тобто лобовою поверхнею 11, внаслідок чого відбувається відокремлення першого елемента ґрунту. Як відомо (Ю.А. Ветров "Резание грунтов землеройными машинами", М, "МАШИНОСТРОЕНИЕ". 1971, стор. 62 рис. 28, в), в цей момент сила опору ґрунту різанню Р прямує до 0, внаслідок чого за рахунок сил пружності, незакріплена ділянка 6 намагається зайняти початкове положення коли 1= 0, а потенційна енергія, переходить в кінетичну енергію руху ділянки 6. Внаслідок чого незакріплена ділянка 6 з ріжучою кромкою 9, впроваджується в масив ґрунт, утворюючи в ньому лідируючі тріщини. Далі вже відірваний елемент ґрунту передньою гранню 10 видаляється на денну поверхню забою, а незакріплена ділянка 6 під дією сили опору ґрунту різанню Р знову відгинається, накопичуючи потенційну енергію. Далі процес відбувається циклічно. 5 Комп’ютерна верстка М. Ломалова 47943 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device of earth-moving machine
Автори англійськоюPelevin Leonid Yevheniiovych, Prystalo Mykola Oleksiiovych
Назва патенту російськоюРобочий орган землеройной машины
Автори російськоюПелевин Леонид Евгениевич, Пристало Николай Алексеевич
МПК / Мітки
МПК: E02F 5/30
Мітки: орган, землерийної, машини, робочий
