Сушарка

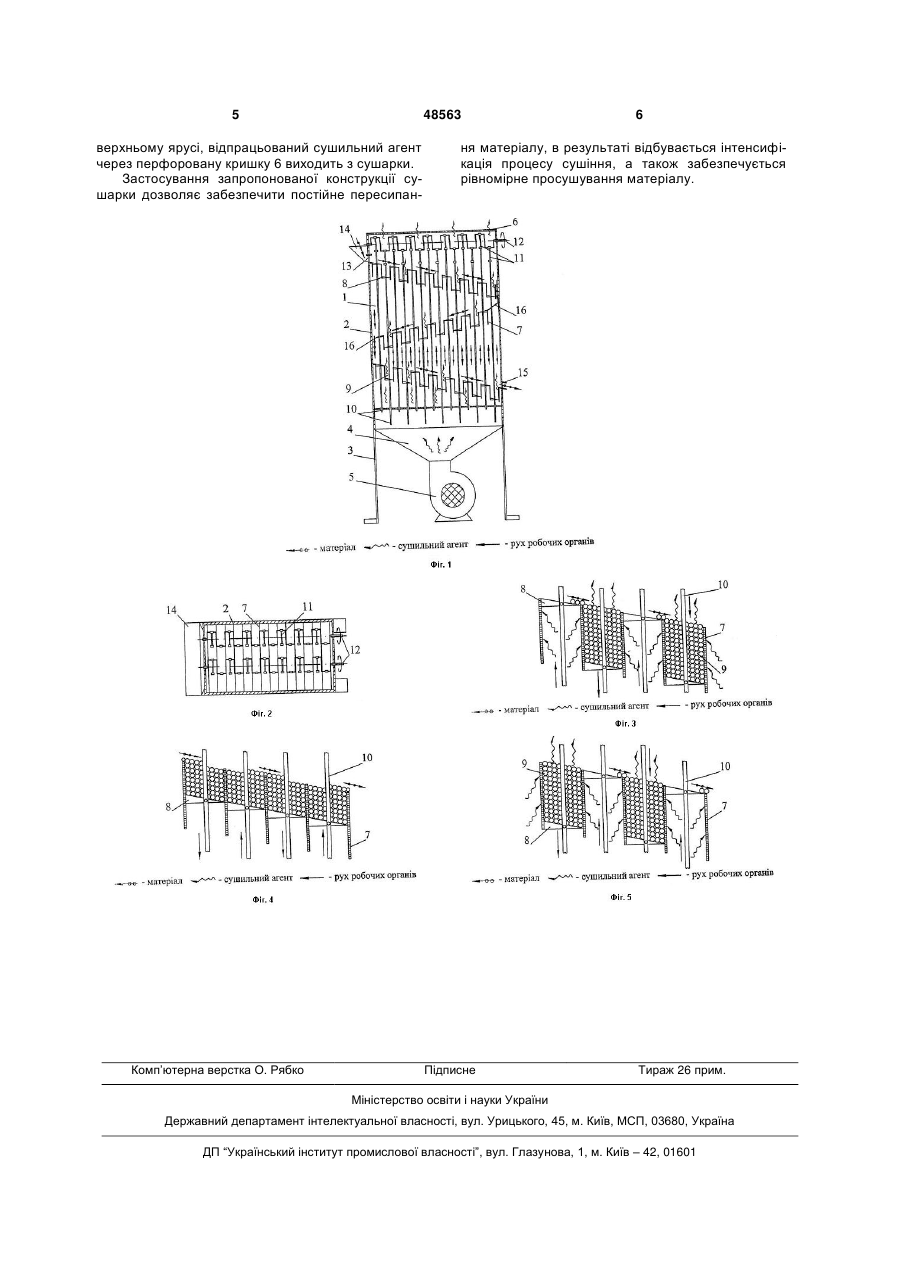

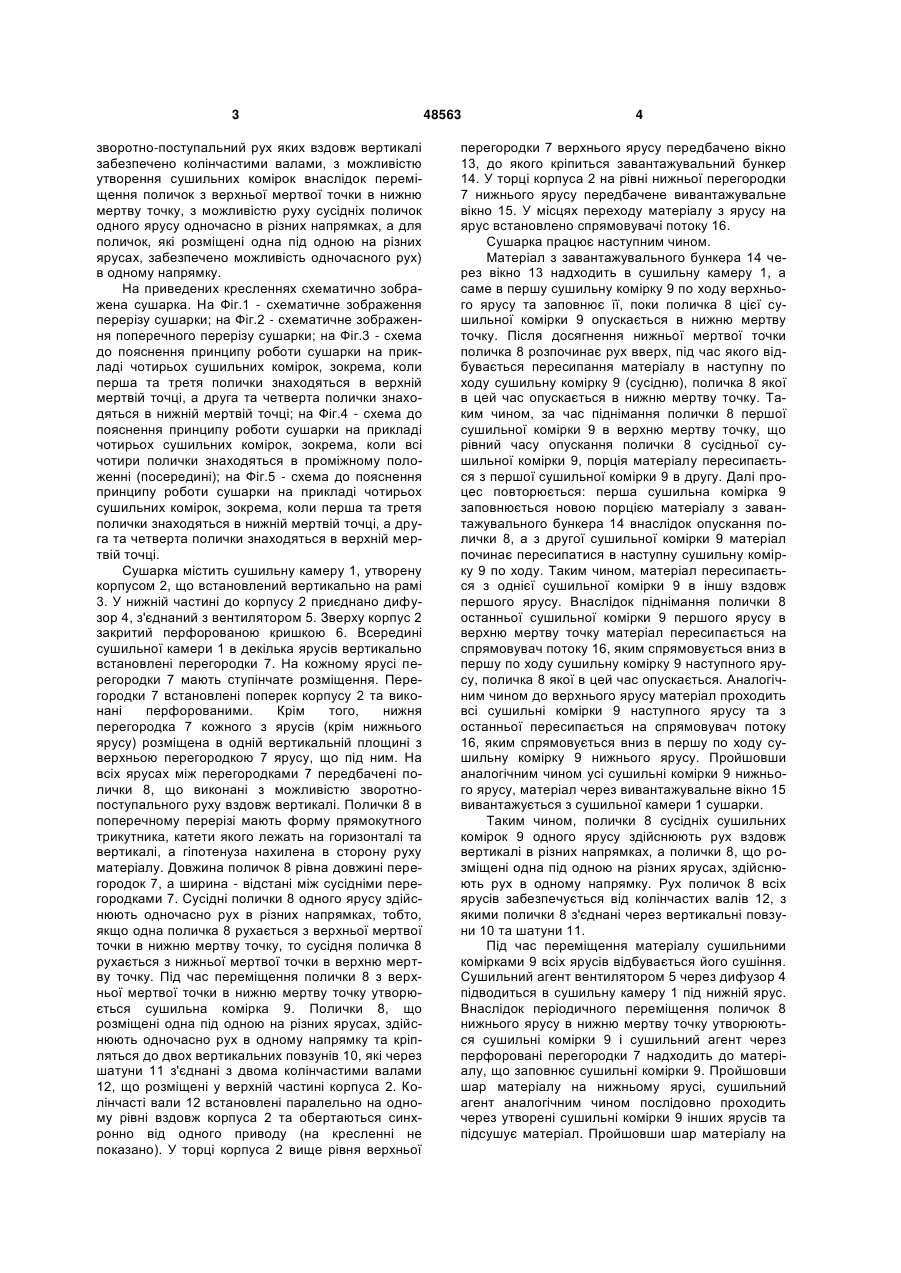

Сушарка, що містить сушильну камеру, вентилятор та вивантажувальне вікно, яка відрізняється тим, що всередині сушильної камери поперек корпусу в декілька ярусів вертикально встановлено перегородки, що виконані перфорованими, причому на кожному ярусі ступінчате розміщення перегородок, крім того нижню перегород 3 зворотно-поступальний рух яких вздовж вертикалі забезпечено колінчастими валами, з можливістю утворення сушильних комірок внаслідок переміщення поличок з верхньої мертвої точки в нижню мертву точку, з можливістю руху сусідніх поличок одного ярусу одночасно в різних напрямках, а для поличок, які розміщені одна під одною на різних ярусах, забезпечено можливість одночасного рух) в одному напрямку. На приведених кресленнях схематично зображена сушарка. На Фіг.1 - схематичне зображення перерізу сушарки; на Фіг.2 - схематичне зображення поперечного перерізу сушарки; на Фіг.3 - схема до пояснення принципу роботи сушарки на прикладі чотирьох сушильних комірок, зокрема, коли перша та третя полички знаходяться в верхній мертвій точці, а друга та четверта полички знаходяться в нижній мертвій точці; на Фіг.4 - схема до пояснення принципу роботи сушарки на прикладі чотирьох сушильних комірок, зокрема, коли всі чотири полички знаходяться в проміжному положенні (посередині); на Фіг.5 - схема до пояснення принципу роботи сушарки на прикладі чотирьох сушильних комірок, зокрема, коли перша та третя полички знаходяться в нижній мертвій точці, а друга та четверта полички знаходяться в верхній мертвій точці. Сушарка містить сушильну камеру 1, утворену корпусом 2, що встановлений вертикально на рамі 3. У нижній частині до корпусу 2 приєднано дифузор 4, з'єднаний з вентилятором 5. Зверху корпус 2 закритий перфорованою кришкою 6. Всередині сушильної камери 1 в декілька ярусів вертикально встановлені перегородки 7. На кожному ярусі перегородки 7 мають ступінчате розміщення. Перегородки 7 встановлені поперек корпусу 2 та виконані перфорованими. Крім того, нижня перегородка 7 кожного з ярусів (крім нижнього ярусу) розміщена в одній вертикальній площині з верхньою перегородкою 7 ярусу, що під ним. На всіх ярусах між перегородками 7 передбачені полички 8, що виконані з можливістю зворотнопоступального руху вздовж вертикалі. Полички 8 в поперечному перерізі мають форму прямокутного трикутника, катети якого лежать на горизонталі та вертикалі, а гіпотенуза нахилена в сторону руху матеріалу. Довжина поличок 8 рівна довжині перегородок 7, а ширина - відстані між сусідніми перегородками 7. Сусідні полички 8 одного ярусу здійснюють одночасно рух в різних напрямках, тобто, якщо одна поличка 8 рухається з верхньої мертвої точки в нижню мертву точку, то сусідня поличка 8 рухається з нижньої мертвої точки в верхню мертву точку. Під час переміщення полички 8 з верхньої мертвої точки в нижню мертву точку утворюється сушильна комірка 9. Полички 8, що розміщені одна під одною на різних ярусах, здійснюють одночасно рух в одному напрямку та кріпляться до двох вертикальних повзунів 10, які через шатуни 11 з'єднані з двома колінчастими валами 12, що розміщені у верхній частині корпуса 2. Колінчасті вали 12 встановлені паралельно на одному рівні вздовж корпуса 2 та обертаються синхронно від одного приводу (на кресленні не показано). У торці корпуса 2 вище рівня верхньої 48563 4 перегородки 7 верхнього ярусу передбачено вікно 13, до якого кріпиться завантажувальний бункер 14. У торці корпуса 2 на рівні нижньої перегородки 7 нижнього ярусу передбачене вивантажувальне вікно 15. У місцях переходу матеріалу з ярусу на ярус встановлено спрямовувачі потоку 16. Сушарка працює наступним чином. Матеріал з завантажувального бункера 14 через вікно 13 надходить в сушильну камеру 1, а саме в першу сушильну комірку 9 по ходу верхнього ярусу та заповнює її, поки поличка 8 цієї сушильної комірки 9 опускається в нижню мертву точку. Після досягнення нижньої мертвої точки поличка 8 розпочинає рух вверх, під час якого відбувається пересипання матеріалу в наступну по ходу сушильну комірку 9 (сусідню), поличка 8 якої в цей час опускається в нижню мертву точку. Таким чином, за час піднімання полички 8 першої сушильної комірки 9 в верхню мертву точку, що рівний часу опускання полички 8 сусідньої сушильної комірки 9, порція матеріалу пересипається з першої сушильної комірки 9 в другу. Далі процес повторюється: перша сушильна комірка 9 заповнюється новою порцією матеріалу з завантажувального бункера 14 внаслідок опускання полички 8, а з другої сушильної комірки 9 матеріал починає пересипатися в наступну сушильну комірку 9 по ходу. Таким чином, матеріал пересипається з однієї сушильної комірки 9 в іншу вздовж першого ярусу. Внаслідок піднімання полички 8 останньої сушильної комірки 9 першого ярусу в верхню мертву точку матеріал пересипається на спрямовувач потоку 16, яким спрямовується вниз в першу по ходу сушильну комірку 9 наступного ярусу, поличка 8 якої в цей час опускається. Аналогічним чином до верхнього ярусу матеріал проходить всі сушильні комірки 9 наступного ярусу та з останньої пересипається на спрямовувач потоку 16, яким спрямовується вниз в першу по ходу сушильну комірку 9 нижнього ярусу. Пройшовши аналогічним чином усі сушильні комірки 9 нижнього ярусу, матеріал через вивантажувальне вікно 15 вивантажується з сушильної камери 1 сушарки. Таким чином, полички 8 сусідніх сушильних комірок 9 одного ярусу здійснюють рух вздовж вертикалі в різних напрямках, а полички 8, що розміщені одна під одною на різних ярусах, здійснюють рух в одному напрямку. Рух поличок 8 всіх ярусів забезпечується від колінчастих валів 12, з якими полички 8 з'єднані через вертикальні повзуни 10 та шатуни 11. Під час переміщення матеріалу сушильними комірками 9 всіх ярусів відбувається його сушіння. Сушильний агент вентилятором 5 через дифузор 4 підводиться в сушильну камеру 1 під нижній ярус. Внаслідок періодичного переміщення поличок 8 нижнього ярусу в нижню мертву точку утворюються сушильні комірки 9 і сушильний агент через перфоровані перегородки 7 надходить до матеріалу, що заповнює сушильні комірки 9. Пройшовши шар матеріалу на нижньому ярусі, сушильний агент аналогічним чином послідовно проходить через утворені сушильні комірки 9 інших ярусів та підсушує матеріал. Пройшовши шар матеріалу на 5 48563 верхньому ярусі, відпрацьований сушильний агент через перфоровану кришку 6 виходить з сушарки. Застосування запропонованої конструкції сушарки дозволяє забезпечити постійне пересипан Комп’ютерна верстка О. Рябко 6 ня матеріалу, в результаті відбувається інтенсифікація процесу сушіння, а також забезпечується рівномірне просушування матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
