Сушарка для стрічкових газопроникних матеріалів

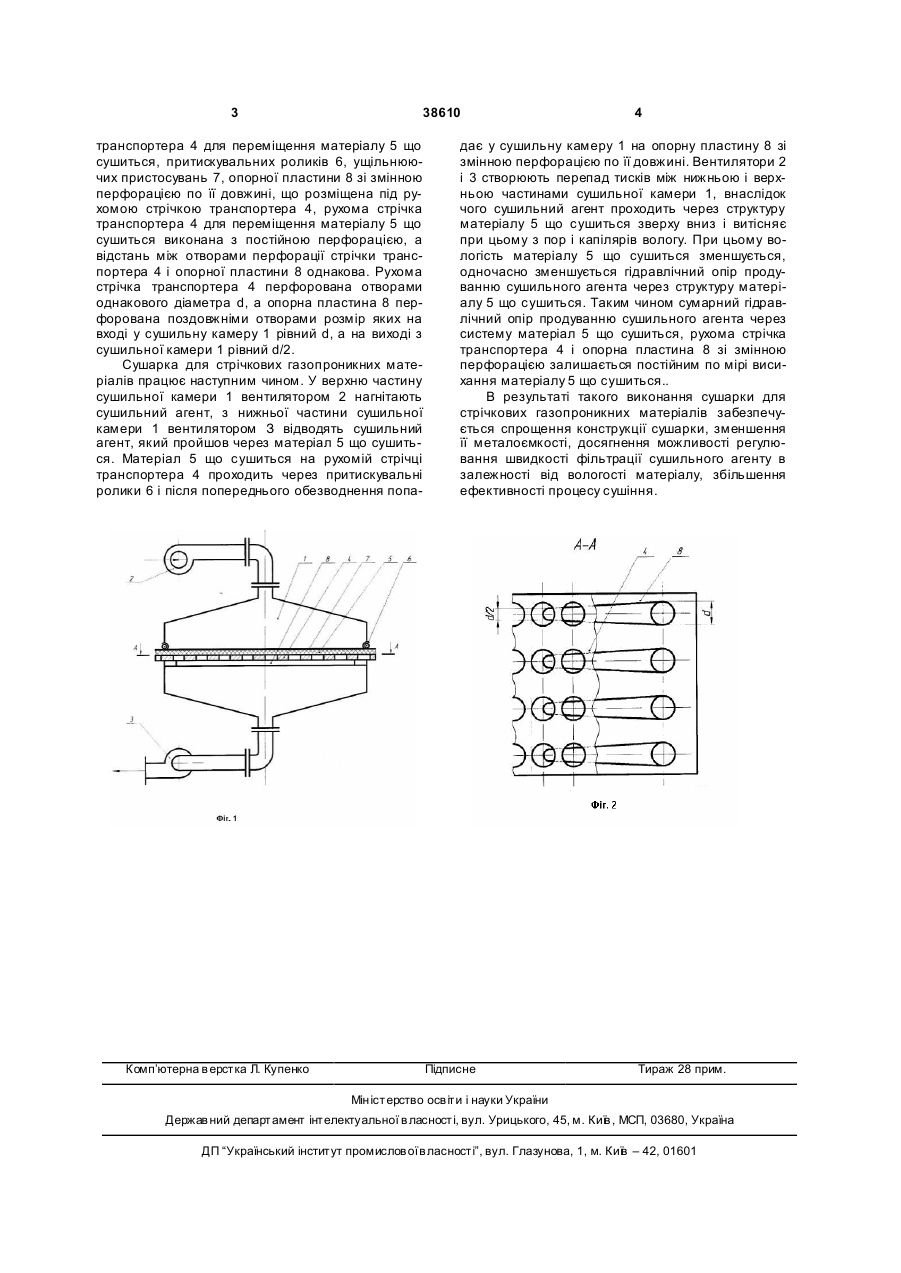

1. Сушарка для стрічкових газопроникних матеріалів, що містить сушильну камеру, вентилятор для нагнітання сушильного агента, вентилятор для відводу сушильного агента, транспортер для переміщення матеріалу, що сушиться, притискувальні ролики і ущільнюючі пристосування, яка відрізняється тим, що під рухомою стрічкою 3 38610 транспортера 4 для переміщення матеріалу 5 що сушиться, притискувальних роликів 6, ущільнюючих пристосувань 7, опорної пластини 8 зі змінною перфорацією по її довжині, що розміщена під рухомою стрічкою транспортера 4, рухома стрічка транспортера 4 для переміщення матеріалу 5 що сушиться виконана з постійною перфорацією, а відстань між отворами перфорації стрічки транспортера 4 і опорної пластини 8 однакова. Рухома стрічка транспортера 4 перфорована отворами однакового діаметра d, a опорна пластина 8 перфорована поздовжніми отворами розмір яких на вході у сушильну камеру 1 рівний d, а на виході з сушильної камери 1 рівний d/2. Сушарка для стрічкових газопроникних матеріалів працює наступним чином. У верхню частину сушильної камери 1 вентилятором 2 нагнітають сушильний агент, з нижньої частини сушильної камери 1 вентилятором З відводять сушильний агент, який пройшов через матеріал 5 що сушиться. Матеріал 5 що сушиться на рухомій стрічці транспортера 4 проходить через притискувальні ролики 6 і після попереднього обезводнення попа Комп’ютерна в ерстка Л. Купенко 4 дає у сушильну камеру 1 на опорну пластину 8 зі змінною перфорацією по її довжині. Вентилятори 2 і 3 створюють перепад тисків між нижньою і верхньою частинами сушильної камери 1, внаслідок чого сушильний агент проходить через структуру матеріалу 5 що сушиться зверху вниз і витісняє при цьому з пор і капілярів вологу. При цьому вологість матеріалу 5 що сушиться зменшується, одночасно зменшується гідравлічний опір продуванню сушильного агента через структуру матеріалу 5 що сушиться. Таким чином сумарний гідравлічний опір продуванню сушильного агента через систему матеріал 5 що сушиться, рухома стрічка транспортера 4 і опорна пластина 8 зі змінною перфорацією залишається постійним по мірі висихання матеріалу 5 що сушиться.. В результаті такого виконання сушарки для стрічкових газопроникних матеріалів забезпечується спрощення конструкції сушарки, зменшення її металоємкості, досягнення можливості регулювання швидкості фільтрації сушильного агенту в залежності від вологості матеріалу, збільшення ефективності процесу сушіння. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
