Сушарка льоновороху

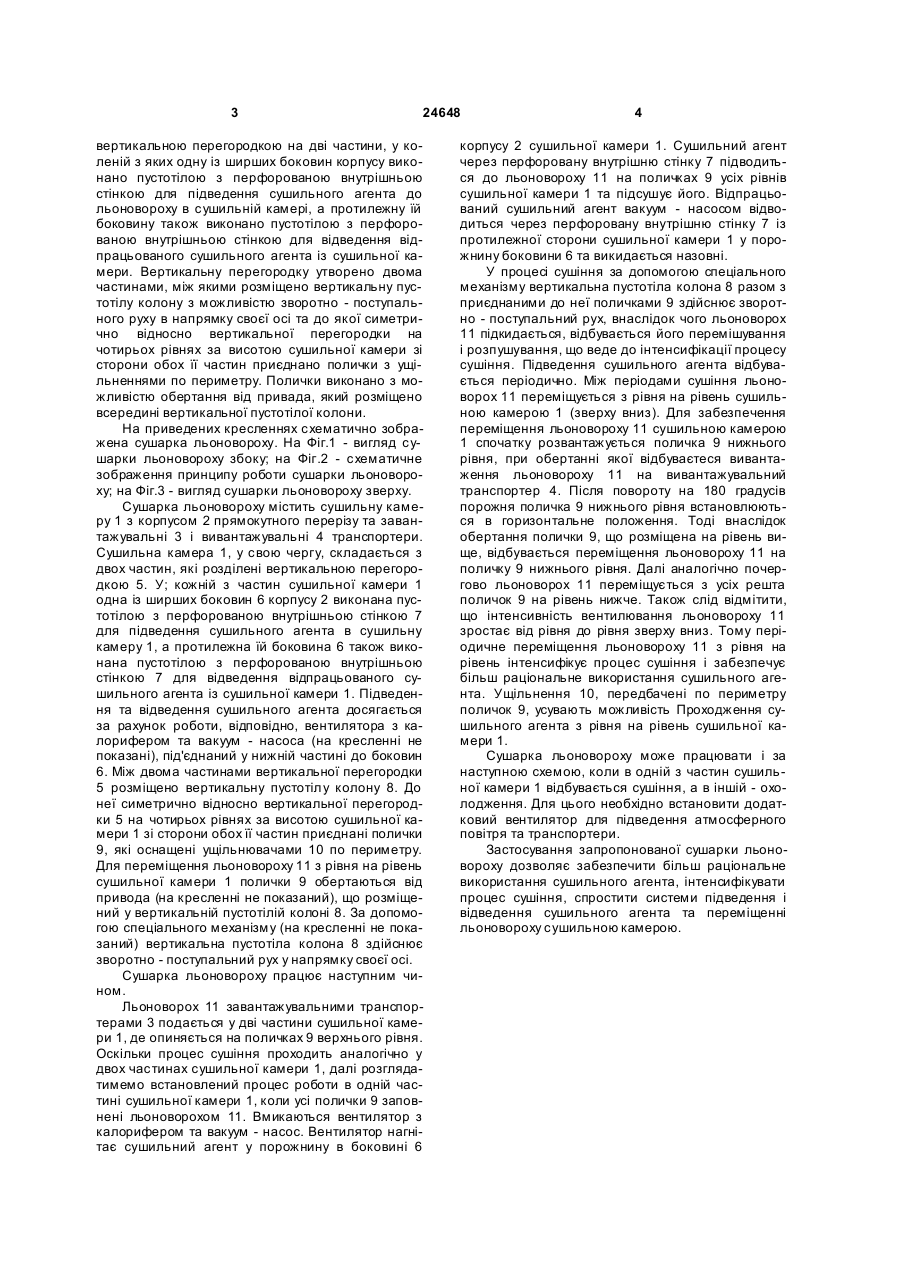

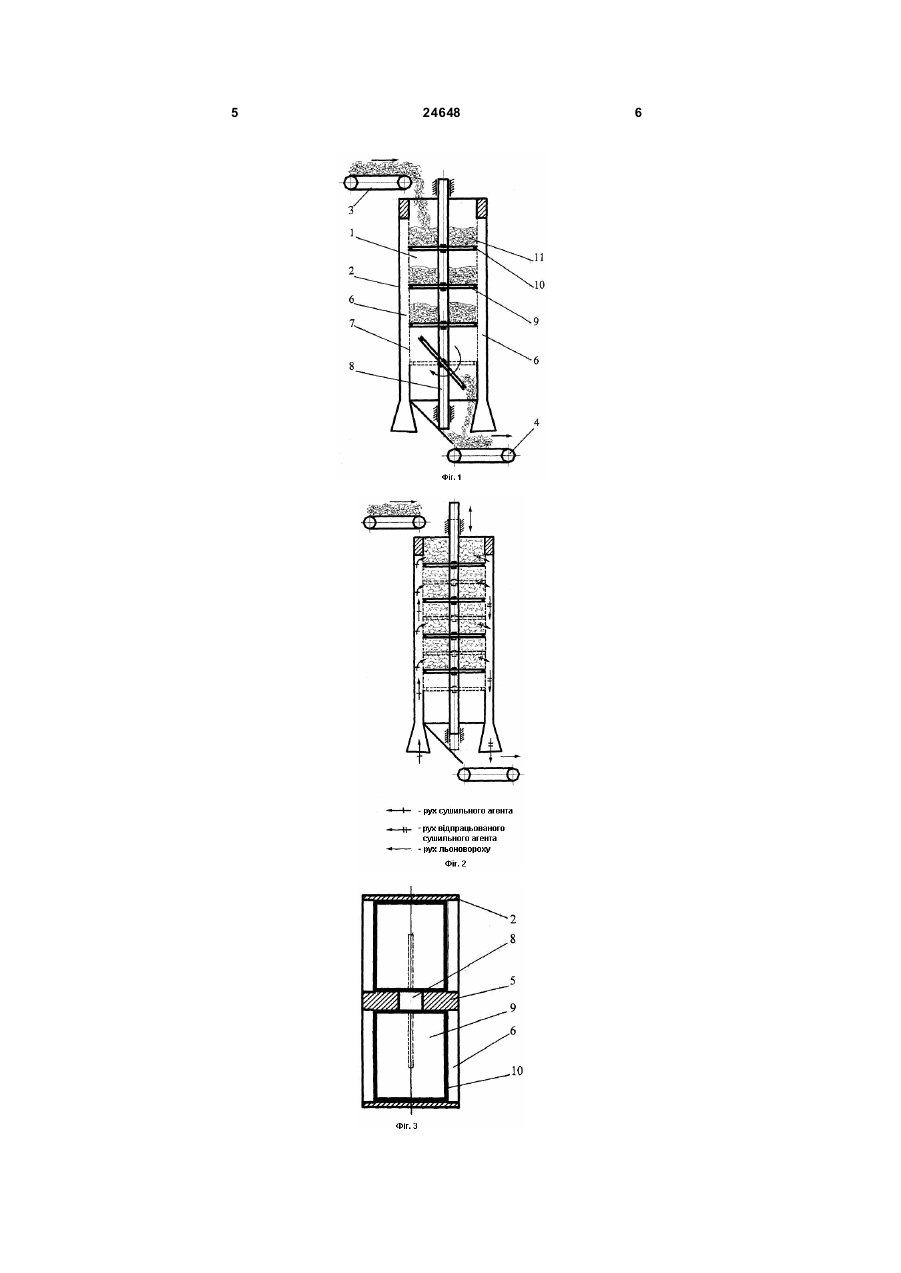

1. Сушарка льоновороху, яка містить вертикальну колону, що виконана з можливістю здійснення зворотно-поступального руху, яка відрізняється тим, що сушильну камеру прямокутного перерізу розділено вертикальною перегородкою на дві частини, у кожній з яких одну із ширших боковин корпусу виконано пустотілою з перфорованою внутрішньою стінкою для підведення сушильного агента до льоновороху в сушильній камері, a протилежну їй боковину також виконано пустоті 3 24648 вертикальною перегородкою на дві частини, у коленій з яких одну із ширших боковин корпусу виконано пустотілою з перфорованою внутрішньою стінкою для підведення сушильного агента до льоновороху в сушильній камері, а протилежну їй боковину також виконано пустотілою з перфорованою внутрішньою стінкою для відведення відпрацьованого сушильного агента із сушильної камери. Вертикальну перегородку утворено двома частинами, між якими розміщено вертикальну пустотілу колону з можливістю зворотно - поступального руху в напрямку своєї осі та до якої симетрично відносно вертикальної перегородки на чотирьох рівнях за висотою сушильної камери зі сторони обох її частин приєднано полички з ущільненнями по периметру. Полички виконано з можливістю обертання від привада, який розміщено всередині вертикальної пустотілої колони. На приведених кресленнях схематично зображена сушарка льоновороху. На Фіг.1 - вигляд сушарки льоновороху збоку; на Фіг.2 - схематичне зображення принципу роботи сушарки льоновороху; на Фіг.3 - вигляд сушарки льоновороху зверху. Сушарка льоновороху містить сушильну камеру 1 з корпусом 2 прямокутного перерізу та завантажувальні 3 і вивантажувальні 4 транспортери. Сушильна камера 1, у свою чергу, складається з двох частин, які розділені вертикальною перегородкою 5. У; кожній з частин сушильної камери 1 одна із ширших боковин 6 корпусу 2 виконана пустотілою з перфорованою внутрішньою стінкою 7 для підведення сушильного агента в сушильну камеру 1, а протилежна їй боковина 6 також виконана пустотілою з перфорованою внутрішньою стінкою 7 для відведення відпрацьованого сушильного агента із сушильної камери 1. Підведення та відведення сушильного агента досягається за рахунок роботи, відповідно, вентилятора з калорифером та вакуум - насоса (на кресленні не показані), під'єднаний у нижній частині до боковин 6. Між двома частинами вертикальної перегородки 5 розміщено вертикальну пустотілу колону 8. До неї симетрично відносно вертикальної перегородки 5 на чотирьох рівнях за висотою сушильної камери 1 зі сторони обох її частин приєднані полички 9, які оснащені ущільнювачами 10 по периметру. Для переміщення льоновороху 11 з рівня на рівень сушильної камери 1 полички 9 обертаються від привода (на кресленні не показаний), що розміщений у вертикальній пустотілій колоні 8. За допомогою спеціального механізму (на кресленні не показаний) вертикальна пустотіла колона 8 здійснює зворотно - поступальний рух у напрямку своєї осі. Сушарка льоновороху працює наступним чином. Льоноворох 11 завантажувальними транспортерами 3 подається у дві частини сушильної камери 1, де опиняється на поличках 9 верхнього рівня. Оскільки процес сушіння проходить аналогічно у двох частинах сушильної камери 1, далі розглядатимемо встановлений процес роботи в одній частині сушильної камери 1, коли усі полички 9 заповнені льоноворохом 11. Вмикаються вентилятор з калорифером та вакуум - насос. Вентилятор нагнітає сушильний агент у порожнину в боковині 6 4 корпусу 2 сушильної камери 1. Сушильний агент через перфоровану внутрішню стінку 7 підводиться до льоновороху 11 на поличках 9 усіх рівнів сушильної камери 1 та підсушує його. Відпрацьований сушильний агент вакуум - насосом відводиться через перфоровану внутрішню стінку 7 із протилежної сторони сушильної камери 1 у порожнину боковини 6 та викидається назовні. У процесі сушіння за допомогою спеціального механізму вертикальна пустотіла колона 8 разом з приєднаними до неї поличками 9 здійснює зворотно - поступальний рух, внаслідок чого льоноворох 11 підкидається, відбувається його перемішування і розпушування, що веде до інтенсифікації процесу сушіння. Підведення сушильного агента відбувається періодично. Між періодами сушіння льоноворох 11 переміщується з рівня на рівень сушильною камерою 1 (зверху вниз). Для забезпечення переміщення льоновороху 11 сушильною камерою 1 спочатку розвантажується поличка 9 нижнього рівня, при обертанні якої відбуваєтеся вивантаження льоновороху 11 на вивантажувальний транспортер 4. Після повороту на 180 градусів порожня поличка 9 нижнього рівня встановлюються в горизонтальне положення. Тоді внаслідок обертання полички 9, що розміщена на рівень вище, відбувається переміщення льоновороху 11 на поличку 9 нижнього рівня. Далі аналогічно почергово льоноворох 11 переміщується з усіх решта поличок 9 на рівень нижче. Також слід відмітити, що інтенсивність вентилювання льоновороху 11 зростає від рівня до рівня зверху вниз. Тому періодичне переміщення льоновороху 11 з рівня на рівень інтенсифікує процес сушіння і забезпечує більш раціональне використання сушильного агента. Ущільнення 10, передбачені по периметру поличок 9, усувають можливість Проходження сушильного агента з рівня на рівень сушильної камери 1. Сушарка льоновороху може працювати і за наступною схемою, коли в одній з частин сушильної камери 1 відбувається сушіння, а в іншій - охолодження. Для цього необхідно встановити додатковий вентилятор для підведення атмосферного повітря та транспортери. Застосування запропонованої сушарки льоновороху дозволяє забезпечити більш раціональне використання сушильного агента, інтенсифікувати процес сушіння, спростити системи підведення і відведення сушильного агента та переміщенні льоновороху сушильною камерою. 5 24648 6 7 Комп’ютерна в ерстка Л. Купенко 24648 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
