Сушарка для сипких матеріалів
Номер патенту: 27977
Опубліковано: 26.11.2007
Автори: Дударєв Ігор Миколайович, Кокалюк Людмила Юріївна, Кірчук Руслан Васильович
Формула / Реферат
Сушарка для сипких матеріалів, що містить сушильну камеру, складену із циліндричних сушильних секцій та перфорованих днищ, а також приводного вала з лопатями, яка відрізняється тим, що на рівні кожної циліндричної сушильної секції до приводного вала прикріплено хрестовини, до яких приєднано лопаті, які встановлено під гострим кутом до поверхні перфорованих днищ, причому з'єднання хрестовини з лопатями виконано з можливістю зміни кута їх встановлення, крім того, перфоровані днища утворено секторами, які для забезпечення можливості їх повороту однією із сторін вздовж радіуса перфорованих днищ прикріплено до осей.
Текст

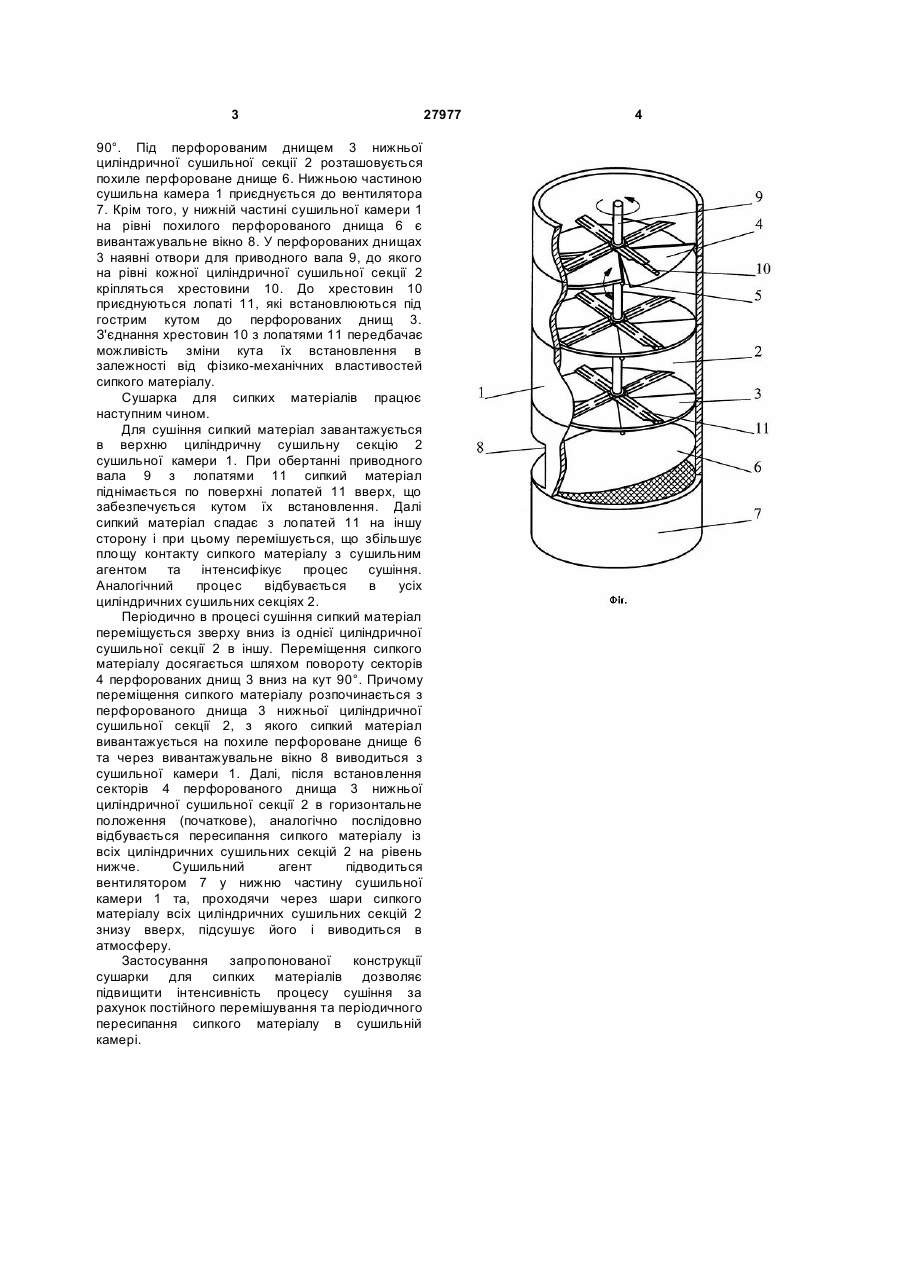

Сушарка для сипких матеріалів, що містить сушильну камеру, складену із циліндричних сушильних секцій та перфорованих днищ, а також 3 90°. Під перфорованим днищем 3 нижньої циліндричної сушильної секції 2 розташовується похиле перфороване днище 6. Нижньою частиною сушильна камера 1 приєднується до вентилятора 7. Крім того, у нижній частині сушильної камери 1 на рівні похилого перфорованого днища 6 є вивантажувальне вікно 8. У перфорованих днищах 3 наявні отвори для приводного вала 9, до якого на рівні кожної циліндричної сушильної секції 2 кріпляться хрестовини 10. До хрестовин 10 приєднуються лопаті 11, які встановлюються під гострим кутом до перфорованих днищ 3. З'єднання хрестовин 10 з лопатями 11 передбачає можливість зміни кута їх встановлення в залежності від фізико-механічних властивостей сипкого матеріалу. Сушарка для сипких матеріалів працює наступним чином. Для сушіння сипкий матеріал завантажується в верхню циліндричну сушильну секцію 2 сушильної камери 1. При обертанні приводного вала 9 з лопатями 11 сипкий матеріал піднімається по поверхні лопатей 11 вверх, що забезпечується кутом їх встановлення. Далі сипкий матеріал спадає з лопатей 11 на іншу сторону і при цьому перемішується, що збільшує площу контакту сипкого матеріалу з сушильним агентом та інтенсифікує процес сушіння. Аналогічний процес відбувається в усіх циліндричних сушильних секціях 2. Періодично в процесі сушіння сипкий матеріал переміщується зверху вниз із однієї циліндричної сушильної секції 2 в іншу. Переміщення сипкого матеріалу досягається шляхом повороту секторів 4 перфорованих днищ 3 вниз на кут 90°. Причому переміщення сипкого матеріалу розпочинається з перфорованого днища 3 нижньої циліндричної сушильної секції 2, з якого сипкий матеріал вивантажується на похиле перфороване днище 6 та через вивантажувальне вікно 8 виводиться з сушильної камери 1. Далі, після встановлення секторів 4 перфорованого днища 3 нижньої циліндричної сушильної секції 2 в горизонтальне положення (початкове), аналогічно послідовно відбувається пересипання сипкого матеріалу із всіх циліндричних сушильних секцій 2 на рівень нижче. Сушильний агент підводиться вентилятором 7 у нижню частину сушильної камери 1 та, проходячи через шари сипкого матеріалу всіх циліндричних сушильних секцій 2 знизу вверх, підсушує його і виводиться в атмосферу. Застосування запропонованої конструкції сушарки для сипких матеріалів дозволяє підвищити інтенсивність процесу сушіння за рахунок постійного перемішування та періодичного пересипання сипкого матеріалу в сушильній камері. 27977 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDryer for bulk materials
Автори англійськоюDudariev Ihor Mykolaiovych, Kirchuk Ruslan Vasyliovych, Kokaliuk Liudmyla Yuriivna
Назва патенту російськоюСушильная установка для сыпучих материалов
Автори російськоюДударев Игорь Николаевич, Кирчук Руслан Васильевич, Кокалюк Людмила Юрьевна
МПК / Мітки
МПК: F26B 17/04
Мітки: сипких, сушарка, матеріалів
