Трифазна полюсоперемикальна обмотка
Номер патенту: 41680
Опубліковано: 17.09.2001
Формула / Реферат

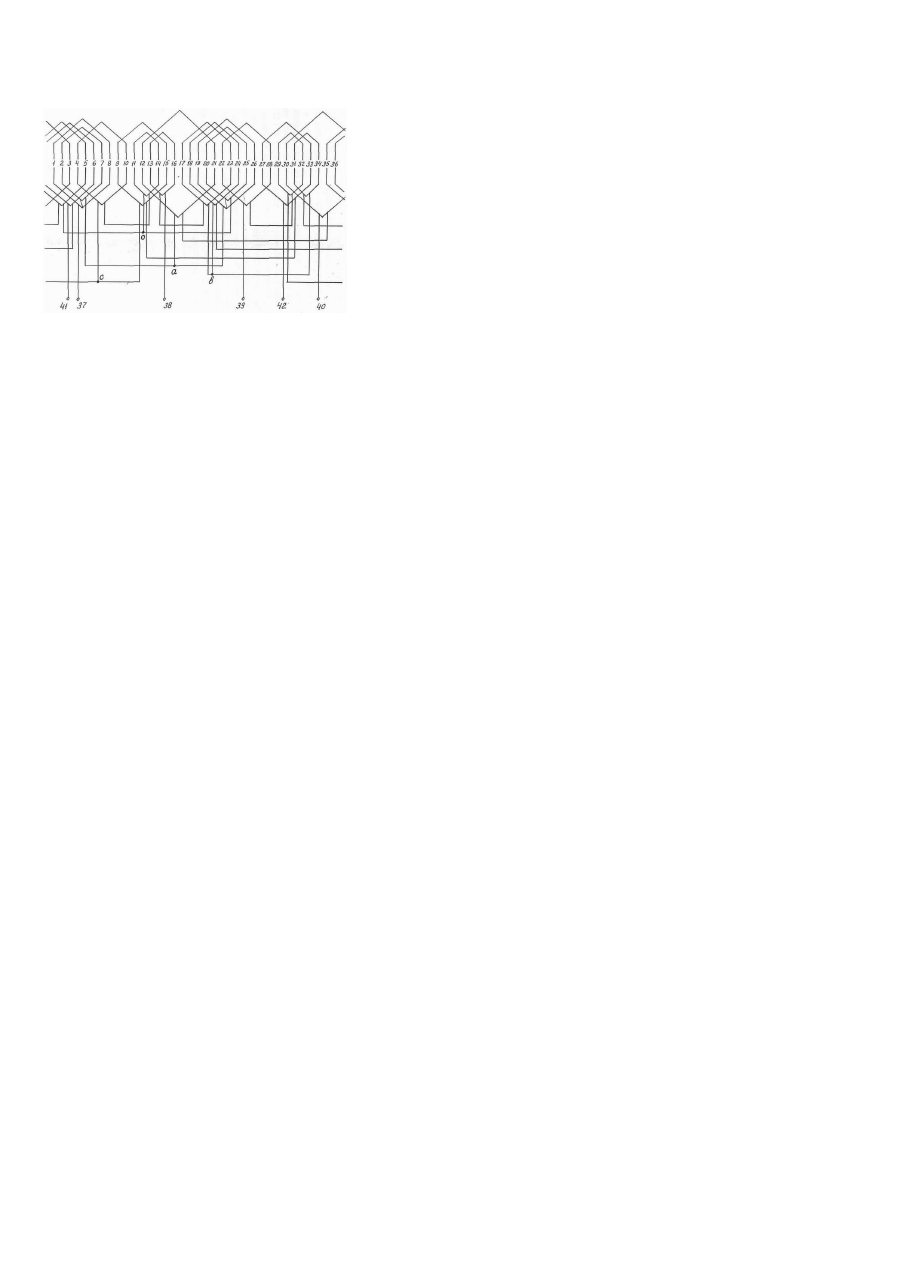

Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2=4/3, виконана одношаровою і містить 18 котушок, розташованих в 36 пазах, котушки утворюють фази, розділені на дві півфази, має виводи з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у першу півфазу першої фази включені котушки, сторони яких розташовані у пазах 1, 2 і 7, 8, у другу півфазу першої фази включені котушки, сторони яких розташовані у пазах 19, 20 і 25, 26, у першу півфазу другої фази включена котушка, сторони якої розташовані у пазах 17 і 23, і зустрічно з нею - у пазах 13 і 16, у другу півфазу другої фази включена котушка, сторони якої розташовані у пазах 35 і 5, і зустрічно з нею - у пазах 31 і 34, у першу півфазу третьої фази включена котушка, сторони якої розташовані у пазах 22 і 28, і зустрічно з нею - у пазах 29 і 32, у другу півфазу третьої фази включена котушка, сторони якої розташовані у пазах 4 і 10, і зустрічно з нею - у пазах 11 і 14, крім того, обмотка містить три гілки, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включена котушка, сторони якої розташовані у пазах 30 і 3, і зустрічно з нею - у пазах 12 і 21, у другу гілку, приєднану до точки сполучення півфаз другої фази, включена котушка, сторони якої розташовані у пазах 36 і 6, і зустрічно з нею - у пазах 18 і 24, у третю гілку, приєднану до точки сполучення півфаз третьої фази, включена котушка, сторони якої розташовані у пазах 27 і 33, і зустрічне з нею - у пазах 9 і 15.
Додаткова інформація
Автори англійськоюVerbovyi Andrii Petrovych, Krashtan Ihor Ivanovych
Автори російськоюВербовый Андрей Петрович, Краштан Игорь Иванович
МПК / Мітки
МПК: H02K 17/14
Мітки: обмотка, трифазна, полюсоперемикальна
Код посилання
<a href="https://ua.patents.su/2-41680-trifazna-polyusoperemikalna-obmotka.html" target="_blank" rel="follow" title="База патентів України">Трифазна полюсоперемикальна обмотка</a>
Трифазна полюсоперемикальна обмотка
Номер патенту: 40439
Опубліковано: 16.07.2001
Автори: Краштан Ігор Іванович, Вербовий Андрій Петрович
МПК: H02K 17/14
Мітки: трифазна, обмотка, полюсоперемикальна
Формула / Реферат:
Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2 = 4 / 3, виконана одношаровою і містить 18 котушок, розташованих в 36 пазах, котушки утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у першу півфазу першої фази включена котушка, сторони якої розташовані у пазах 3 і 8, і зустрічно з нею - у пазах 33 і 2, у другу півфазу першої фази...
Трифазна полюсоперемикальна обмотка
Номер патенту: 41761
Опубліковано: 17.09.2001
Автори: Вербовий Андрій Петрович, Краштан Ігор Іванович
МПК: H02K 17/14
Мітки: трифазна, обмотка, полюсоперемикальна
Формула / Реферат:
Трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів р1/р2 = 4/3, яка виконана одношаровою і складається із котушок, котрі утворюють фази, розділені на дві півфази і наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що обмотка містить 27 котушок, розташованих у 54 пазах, при цьому у першу півфазу першої фази включені котушки, сторони яких розташовані у пазах 1, 3, 4 і 9, 10, 12, у другу півфазу...
Трифазна полюсоперемикальна обмотка
Номер патенту: 35200
Опубліковано: 15.03.2001
Автори: Вербовий Андрій Петрович, Краштан Ігор Іванович
МПК: H02K 17/14
Мітки: обмотка, трифазна, полюсоперемикальна
Формула / Реферат:
Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2=3/2 і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділена вивідами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази - 2, 4 і зустрічно з ними - 10, 32; друга півфаза першої фази - 14, 28 і зустрічно з ними - 20, 22; перша півфаза...
Трифазна полюсоперемикальна обмотка
Номер патенту: 35163
Опубліковано: 15.03.2001
Автори: Вербовий Андрій Петрович, Краштан Ігор Іванович
МПК: H02K 17/14
Мітки: полюсоперемикальна, трифазна, обмотка
Формула / Реферат:
Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2=3/2 і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у кожну півфазу включені котушки, які мають наступні порядкові номери, перша півфаза першої фази - 1, 3 і зустрічно з ними - 7, 9; друга півфаза першої фази - 25, 27 і зустрічно з ними - 19, 21; перша півфаза...
Трифазна полюсоперемикальна обмотка
Номер патенту: 35133
Опубліковано: 15.03.2001
Автори: Краштан Ігор Іванович, Вербовий Андрій Петрович
МПК: H02K 17/14
Мітки: полюсоперемикальна, трифазна, обмотка
Формула / Реферат:
Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2=3/2 і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділена вивідами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази - 7, 8 і зустрічно з ними -1,2, друга півфаза першої фази - 19, 20 і зустрічно з ними - 25, 26, перша півфаза...
