Трифазна полюсоперемикальна обмотка

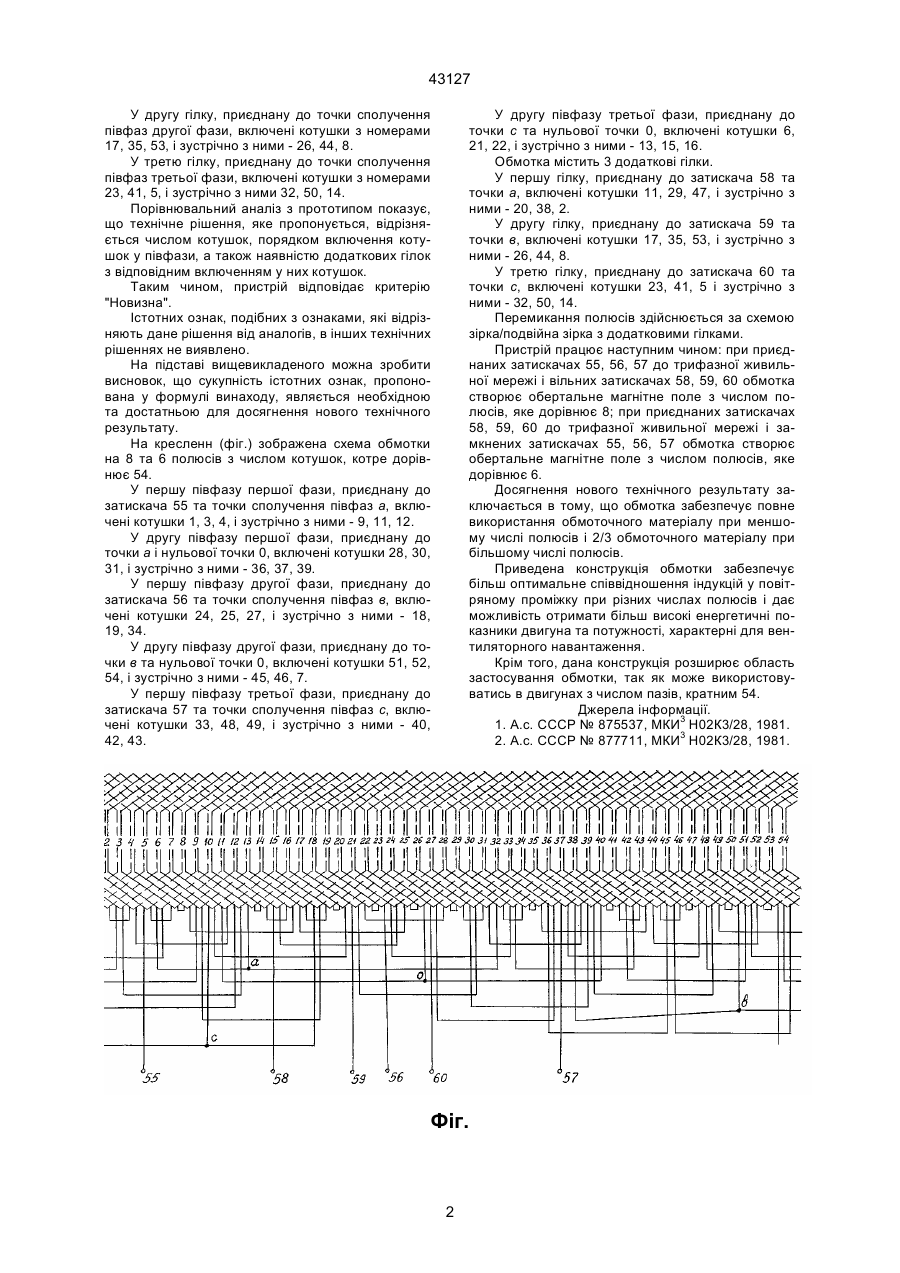

Трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів р1/р2=4/3, яка містить котушки, котрі утворюють фази, розділені на дві півфази, оснащена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що обмотка виконана з числом котушок, кратним 54, при цьому у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази - 1, 3, 4, і зустрічно з ними - 9, 10, 12; 43127 У другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки з номерами 17, 35, 53, і зустрічно з ними - 26, 44, 8. У третю гілку, приєднану до точки сполучення півфаз третьої фази, включені котушки з номерами 23, 41, 5, і зустрічно з ними 32, 50, 14. Порівнювальний аналіз з прототипом показує, що технічне рішення, яке пропонується, відрізняється числом котушок, порядком включення котушок у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок. Таким чином, пристрій відповідає критерію "Новизна". Істотних ознак, подібних з ознаками, які відрізняють дане рішення від аналогів, в інших технічних рішеннях не виявлено. На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, пропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного результату. На кресленн (фіг.) зображена схема обмотки на 8 та 6 полюсів з числом котушок, котре дорівнює 54. У першу півфазу першої фази, приєднану до затискача 55 та точки сполучення півфаз а, включені котушки 1, 3, 4, і зустрічно з ними - 9, 11, 12. У другу півфазу першої фази, приєднану до точки а і нульової точки 0, включені котушки 28, 30, 31, і зустрічно з ними - 36, 37, 39. У першу півфазу другої фази, приєднану до затискача 56 та точки сполучення півфаз в, включені котушки 24, 25, 27, і зустрічно з ними - 18, 19, 34. У другу півфазу другої фази, приєднану до точки в та нульової точки 0, включені котушки 51, 52, 54, і зустрічно з ними - 45, 46, 7. У першу півфазу третьої фази, приєднану до затискача 57 та точки сполучення півфаз с, включені котушки 33, 48, 49, і зустрічно з ними - 40, 42, 43. У другу півфазу третьої фази, приєднану до точки с та нульової точки 0, включені котушки 6, 21, 22, і зустрічно з ними - 13, 15, 16. Обмотка містить 3 додаткові гілки. У першу гілку, приєднану до затискача 58 та точки а, включені котушки 11, 29, 47, і зустрічно з ними - 20, 38, 2. У другу гілку, приєднану до затискача 59 та точки в, включені котушки 17, 35, 53, і зустрічно з ними - 26, 44, 8. У третю гілку, приєднану до затискача 60 та точки с, включені котушки 23, 41, 5 і зустрічно з ними - 32, 50, 14. Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином: при приєднаних затискачах 55, 56, 57 до трифазної живильної мережі і вільних затискачах 58, 59, 60 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 8; при приєднаних затискачах 58, 59, 60 до трифазної живильної мережі і замкнених затискачах 55, 56, 57 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 6. Досягнення нового технічного результату заключається в тому, що обмотка забезпечує повне використання обмоточного матеріалу при меншому числі полюсів і 2/3 обмоточного матеріалу при більшому числі полюсів. Приведена конструкція обмотки забезпечує більш оптимальне співвідношення індукцій у повітряному проміжку при різних числах полюсів і дає можливість отримати більш високі енергетичні показники двигуна та потужності, характерні для вентиляторного навантаження. Крім того, дана конструкція розширює область застосування обмотки, так як може використовуватись в двигунах з числом пазів, кратним 54. Джерела інформації. 1. А.с. СССР № 875537, МКИ3 Н02К3/28, 1981. 2. А.с. СССР № 877711, МКИ3 Н02К3/28, 1981. Фіг. 2 43127 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
