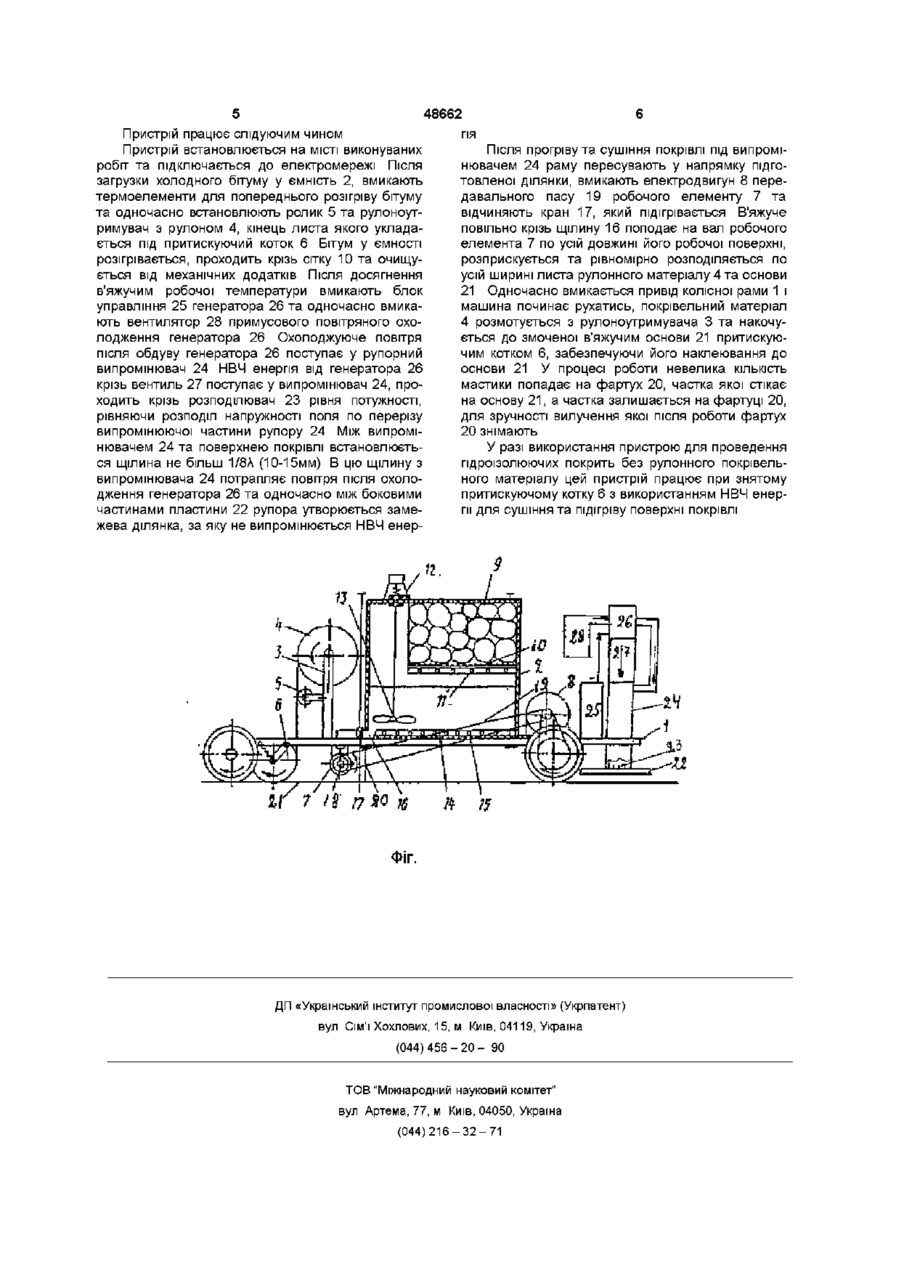

Спосіб наклеювання рулонного покрівельного матеріалу та пристрій для його здійснення

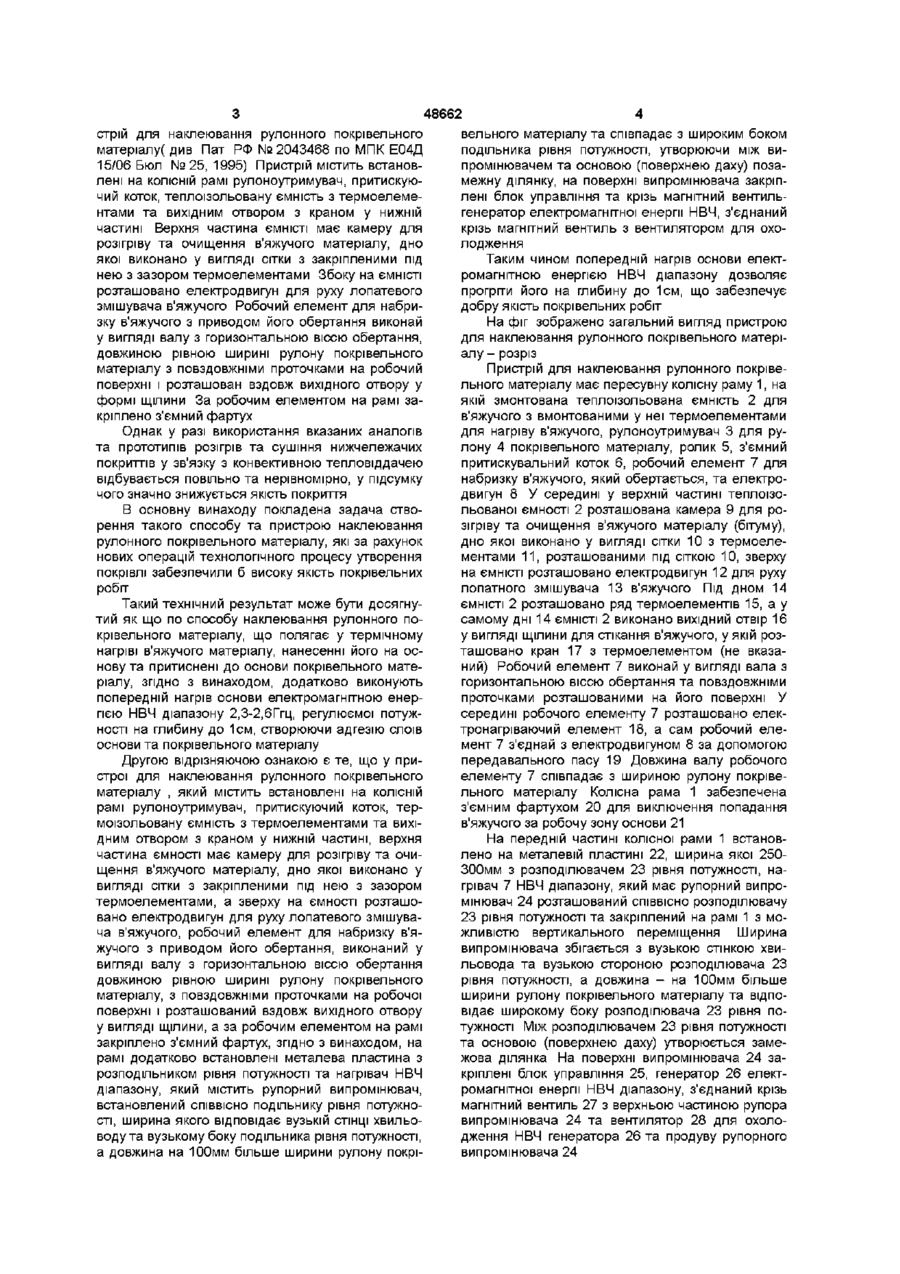

1 Спосіб наклеювання рулонного покрівельного матеріалу, що полягає у термічному нагріві в'яжучого матеріалу, нанесенні його на основу та притисненні до основи покрівельного матеріалу, який відрізняється тим, що додатково виконують попередній нагрів основи електромагнітною енергією НВЧ-діапазону 2,3 2,6 Ггц регульованої потужності на глибину до 1 см, створюючи адгезію шарів основи та покрівельного матеріалу 2 Пристрій для наклеювання рулонного покрівельного матеріалу, який містить встановлені на КОЛІСНІЙ рамі рулонотримач, притискний коток, термоізольовану ємність з термоелементами та вихідним отвором з краном у нижній частині, верхня частина ємності забезпечена камерою для розігріву та очищення в'яжучого матеріалу, дно якої виконано у вигляді сітки з закріпленими під нею з Винахід відноситься до будівництва та може бути використован у разі виконання кровельних робіт, а також для пдролізацм підлоги або плоских поверхонь великих споруд не залежно від вологості поверхні ВІДОМІ традиційні способи покрівельних робіт, наприклад нанесення розплавленої смоли з використанням пропан-бутанових горілок або кострів з послідуючим настеленням покрівельних матеріалів типу руберойду Відомий пристрій для наклеювання рулонних матеріалів, який містить, ходовий візок з рамою, прикаточні та опорні рамки, рулоноутримувач та систему змочування, виконану у вигляді заповненого розчином жолоба (див А С СССР № 1070286, МКИ Е04Д 15/06) Цей пристрій реалі зазором термоелементами, а зверху на ємності розташовано електродвигун для руху лопатевого змішувача в'яжучого, робочий елемент для наприскування в'яжучого з приводом його обертання, виконаний у вигляді вала з горизонтальною віссю обертання довжиною, рівною ширині рулону покрівельного матеріалу, з повздовжніми проточками на робочій поверхні і розташований вздовж вихідного отвору у вигляді щілини, а за робочим елементом на рамі закріплений знімний фартух, який відрізняється тим, що на рамі додатково встановлені металева пластина з подільником рівня потужності та нагрівачем НВЧ-діапазону, який містить рупорний випромінювач, встановлений СПІВВІСНО подільнику рівня потужності, ширина якого відповідає вузькій СТІНЦІ хвилеводу та вузькому боку подільника рівня потужності, а довжина - на 100мм більше ширини рулону покрівельного матеріалу та співпадає з широким боком подільника рівня потужності, утворюючи між випромінювачем та основою позамежну ділянку, на поверхні випромінювача закріплені блок управління та через магнітний вентиль - генератор електромагнітної енергії НВЧ, з'єднаний через магнітний вентиль з вентилятором для охолодження (О (О 00 зує спосіб наклеювання, що полягає у змочуванні розчином рулонного матеріалу та основи з послідуючою прокаткою Найбільш близьким по сукупності ознак є спосіб наклеювання рулонних матеріалів (див пат РФ №2059776 по МКП Е04Д 15/06, Бюл №13, 1996), що полягає у термічному прогріві покрівельної ковдри за температурою 50-90°С у плину 520 хвилин до розплавлення в'яжучого на глибину 4-12мм та склеюванні полотнищ притисненням одне до одного Спосіб здійснюється пристроєм, який має у складі каркас та встановлений на ньому термонагрівач з екраном - відбивачем та нагріваючими елементами виконаними у вигляді кварцових трубок з спіраллю розжарювання Найбільш близьким за сукупністю ознак є при 48662 стрій для наклеювання рулонного покрівельного матеріалу( див Пат РФ № 2043468 по МПК Е04Д 15/06 Бюл №25,1995) Пристрій містить встановлені на КОЛІСНІЙ рамі рулоноутримувач, притискуючий коток, теплоізольовану ємність з термоелементами та вихідним отвором з краном у нижній частині Верхня частина ЄМНІСТІ має камеру для розігріву та очищення в'яжучого матеріалу, дно якої виконано у вигляді сітки з закріпленими під нею з зазором термоелементами Збоку на ЄМНІСТІ розташовано електродвигун для руху лопатевого змішувача в'яжучого Робочий елемент для набризку в'яжучого з приводом його обертання виконай у вигляді валу з горизонтальною віссю обертання, довжиною рівною ширині рулону покрівельного матеріалу з повздовжніми проточками на робочий поверхні і розташован вздовж вихідного отвору у формі щілини За робочим елементом на рамі закріплено з'ємний фартух Однак у разі використання вказаних аналогів та прототипів розігрів та сушіння нижчележачих покриттів у зв'язку з конвективною тепловіддачею відбувається повільно та нерівномірно, у підсумку чого значно знижується якість покриття В основну винаходу покладена задача створення такого способу та пристрою наклеювання рулонного покрівельного матеріалу, які за рахунок нових операцій технологічного процесу утворення покрівлі забезпечили б високу якість покрівельних робіт Такий технічний результат може бути досягнутий як що по способу наклеювання рулонного покрівельного матеріалу, що полягає у термічному нагріві в'яжучого матеріалу, нанесенні його на основу та притиснені до основи покрівельного матеріалу, згідно з винаходом, додатково виконують попередній нагрів основи електромагнітною енергією НВЧ діапазону 2,3-2,6Ггц, регулюємої потужності на глибину до 1см, створюючи адгезію слоїв основи та покрівельного матеріалу Другою відрізняючою ознакою є те, що у пристрої для наклеювання рулонного покрівельного матеріалу , який містить встановлені на КОЛІСНІЙ рамі рулоноутримувач, притискуючий коток, термоїзольовану ємність з термоелементами та вихідним отвором з краном у нижній частині, верхня частина ємності має камеру для розігріву та очищення в'яжучого матеріалу, дно якої виконано у вигляді сітки з закріпленими під нею з зазором термоелементами, а зверху на ємності розташовано електродвигун для руху лопатевого змішувача в'яжучого, робочий елемент для набризку в'яжучого з приводом його обертання, виконаний у вигляді валу з горизонтальною віссю обертання довжиною рівною ширині рулону покрівельного матеріалу, з повздовжніми проточками на робочої поверхні і розташований вздовж вихідного отвору у вигляді щілини, а за робочим елементом на рамі закріплено з'ємний фартух, згідно з винаходом, на рамі додатково встановлені металева пластина з розподільником рівня потужності та нагрівач НВЧ діапазону, який містить рупорний випромінювач, встановлений СПІВВІСНО подільнику рівня потужності, ширина якого відповідає вузькій СТІНЦІ ХВИЛЬОводута вузькому боку подільника рівня потужності, а довжина на 100мм більше ширини рулону покрі вельного матеріалу та співпадає з широким боком подільника рівня потужності, утворюючи між випромінювачем та основою (поверхнею даху) позамежну ділянку, на поверхні випромінювача закріплені блок управління та крізь магнітний вентильгенератор електромагнітної енергії НВЧ, з'єднаний крізь магнітний вентиль з вентилятором для охолодження Таким чином попередній нагрів основи електромагнітною енергією НВЧ діапазону дозволяє прогріти його на глибину до 1см, що забезпечує добру якість покрівельних робіт На фіг зображено загальний вигляд пристрою для наклеювання рулонного покрівельного матеріа л у - розріз Пристрій для наклеювання рулонного покрівельного матеріалу має пересувну колісну раму 1, на якій змонтована теплоізольована ємність 2 для в'яжучого з вмонтованими у неї термоелементами для нагріву в'яжучого, рулоноутримувач 3 для рулону 4 покрівельного матеріалу, ролик 5, з'ємний притискувальний коток 6, робочий елемент 7 для набризку в'яжучого, який обертається, та електродвигун 8 У середині у верхній частині теплоізольованої ємності 2 розташована камера 9 для розігріву та очищення в'яжучого матеріалу (бітуму), дно якої виконано у вигляді сітки 10 з термоелементами 11, розташованими під сіткою 10, зверху на ЄМНІСТІ розташовано електродвигун 12 для руху лопатного змішувача 13 в'яжучого Під дном 14 ЄМНІСТІ 2 розташовано ряд термоелементів 15, а у самому дні 14 ЄМНІСТІ 2 виконано вихідний отвір 16 у вигляді щілини для стікання в'яжучого, у якій розташовано кран 17 з термоелементом (не вказаний) Робочий елемент 7 виконай у вигляді вала з горизонтальною віссю обертання та повздовжніми проточками розташованими на його поверхні У середині робочого елементу 7 розташовано електронагріваючий елемент 18, а сам робочий елемент 7 з'єднай з електродвигуном 8 за допомогою передавального пасу 19 Довжина валу робочого елементу 7 співпадає з шириною рулону покрівельного матеріалу Колісна рама 1 забезпечена з'ємним фартухом 20 для виключення попадання в'яжучого за робочу зону основи 21 На передній частині колісної рами 1 встановлено на металевій пластині 22, ширина якої 250300мм з розподілювачем 23 рівня потужності, нагрівач 7 НВЧ діапазону, який має рупорний випромінювач 24 розташований СПІВВІСНО розподілювачу 23 рівня потужності та закріплений на рамі 1 з можливістю вертикального переміщення Ширина випромінювача збігається з вузькою стінкою хвильовода та вузькою стороною розподілювача 23 рівня потужності, а довжина - на 100мм більше ширини рулону покрівельного матеріалу та відповідає широкому боку розподілювача 23 рівня потужності Між розподілювачем 23 рівня потужності та основою (поверхнею даху) утворюється замежова ділянка На поверхні випромінювача 24 закріплені блок управління 25, генератор 26 електромагнітної енергії НВЧ діапазону, з'єднаний крізь магнітний вентиль 27 з верхньою частиною рупора випромінювача 24 та вентилятор 28 для охолодження НВЧ генератора 26 та продуву рупорного випромінювача 24 48662 Пристрій працює слідуючим чином Пристрій встановлюється на МІСТІ виконуваних робіт та підключається до електромережі Після загрузки холодного бітуму у ємність 2, вмикають термоелементи для попереднього розігріву бітуму та одночасно встановлюють ролик 5 та рулоноутримувач з рулоном 4, кінець листа якого укладається під притискуючий коток 6 Бітум у ємності розігрівається, проходить крізь сітку 10 та очищується від механічних додатків Після досягнення в'яжучим робочої температури вмикають блок управління 25 генератора 26 та одночасно вмикають вентилятор 28 примусового повітряного охолодження генератора 26 Охолоджуюче повітря після обдуву генератора 26 поступає у рупорний випромінювач 24 НВЧ енергія від генератора 26 крізь вентиль 27 поступає у випромінювач 24, проходить крізь розподілювач 23 рівня потужності, рівняючи розподіл напружності поля по перерізу випромінюючої частини рупору 24 Між випромінювачем 24 та поверхнею покрівлі встановлюється щілина не більш 1/8Л (10-15мм) В цю щілину з випромінювача 24 потрапляє повітря після охолодження генератора 26 та одночасно між боковими частинами пластини 22 рупора утворюється замежева ділянка, за яку не випромінюється НВЧ енер % f l гія Після прогріву та сушіння покрівлі під випромінювачем 24 раму пересувають у напрямку підготовленої ділянки, вмикають електродвигун 8 передавального пасу 19 робочого елементу 7 та відчиняють кран 17, який підігрівається В'яжуче повільно крізь щілину 16 поподає на вал робочого елемента 7 по усій довжині його робочої поверхні, розприскується та рівномірно розподіляється по усій ширині листа рулонного матеріалу 4 та основи 21 Одночасно вмикається привід колісної рами 1 і машина починає рухатись, покрівельний матеріал 4 розмотується з рулоноутримувача 3 та накочується до змоченої в'яжучим основи 21 притискуючим котком 6, забезпечуючи його наклеювання до основи 21 У процесі роботи невелика КІЛЬКІСТЬ мастики попадає на фартух 20, частка якої стікає на основу 2 1 , а частка залишається на фартуці 20, для зручності вилучення якої після роботи фартух 20 знімають У разі використання пристрою для проведення пдроізолюючих покрить без рулонного покрівельного матеріалу цей пристрій працює при знятому притискуючому котку 6 з використанням НВЧ енергії для сушіння та підігріву поверхні покрівлі if ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
