Композиція для клейової анкеровки болтів

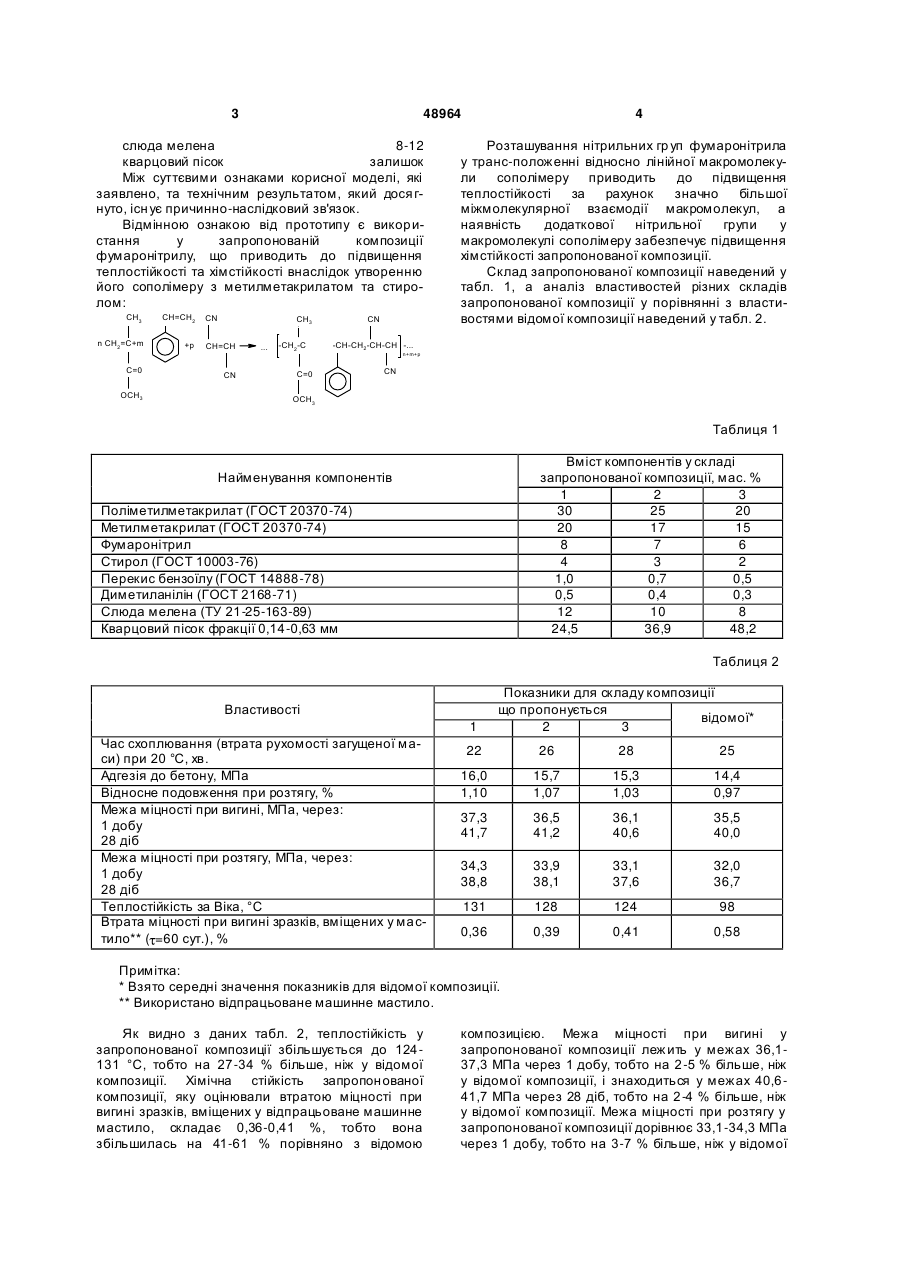

Композиція для клейової анкеровки болтів, що включає поліметилметакрилат, метилметакрилат, 3 48964 слюда мелена 8-12 кварцовий пісок залишок Між суттєвими ознаками корисної моделі, які заявлено, та технічним результатом, який дося гнуто, існ ує причинно-наслідковий зв'язок. Відмінною ознакою від прототипу є використання у запропонованій композиції фумаронітрилу, що приводить до підвищення теплостійкості та хімстійкості внаслідок утворенню його сополімеру з метилметакрилатом та стиролом: CH3 CH=CH2 n CH2=C+m +p C=0 OCH3 CN CH3 CH=CH CN ... -CH2-C CN 4 Розташування нітрильних гр уп фумаронітрила у транс-положенні відносно лінійної макромолекули сополімеру приводить до підвищення теплостійкості за рахунок значно більшої міжмолекулярної взаємодії макромолекул, а наявність додаткової нітрильної групи у макромолекулі сополімеру забезпечує підвищення хімстійкості запропонованої композиції. Склад запропонованої композиції наведений у табл. 1, а аналіз властивостей різних складів запропонованої композиції у порівнянні з властивостями відомої композиції наведений у табл. 2. -CH-CH2-CH-CH -... C=0 n+m+p CN OCH3 Таблиця 1 Вміст компонентів у складі запропонованої композиції, мас. % 1 2 3 30 25 20 20 17 15 8 7 6 4 3 2 1,0 0,7 0,5 0,5 0,4 0,3 12 10 8 24,5 36,9 48,2 Найменування компонентів Поліметилметакрилат (ГОСТ 20370-74) Метилметакрилат (ГОСТ 20370-74) Фумаронітрил Стирол (ГОСТ 10003-76) Перекис бензоїлу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Слюда мелена (ТУ 21-25-163-89) Кварцовий пісок фракції 0,14-0,63 мм Таблиця 2 Властивості 1 Час схоплювання (втрата рухомості загущеної маси) при 20 °С, хв. Адгезія до бетону, МПа Відносне подовження при розтягу, % Межа міцності при вигині, МПа, через: 1 добу 28 діб Межа міцності при розтягу, МПа, через: 1 добу 28 діб Теплостійкість за Віка, °С Втрата міцності при вигині зразків, вміщених у мастило** ( =60 сут.), % Показники для складу композиції що пропонується відомої* 2 3 22 26 28 25 16,0 1,10 15,7 1,07 15,3 1,03 14,4 0,97 37,3 41,7 36,5 41,2 36,1 40,6 35,5 40,0 34,3 38,8 33,9 38,1 33,1 37,6 32,0 36,7 131 128 124 98 0,36 0,39 0,41 0,58 Примітка: * Взято середні значення показників для відомої композиції. ** Використано відпрацьоване машинне мастило. Як видно з даних табл. 2, теплостійкість у запропонованої композиції збільшується до 124131 °С, тобто на 27-34 % більше, ніж у відомої композиції. Хімічна стійкість запропонованої композиції, яку оцінювали втратою міцності при вигині зразків, вміщених у відпрацьоване машинне мастило, складає 0,36-0,41 %, тобто вона збільшилась на 41-61 % порівняно з відомою композицією. Межа міцності при вигині у запропонованої композиції леж ить у межах 36,137,3 МПа через 1 добу, тобто на 2-5 % більше, ніж у відомої композиції, і знаходиться у межах 40,641,7 МПа через 28 діб, тобто на 2-4 % більше, ніж у відомої композиції. Межа міцності при розтягу у запропонованої композиції дорівнює 33,1-34,3 МПа через 1 добу, тобто на 3-7 % більше, ніж у відомої 5 48964 композиції, і збільшується до 37,6-38,8 МПа через 28 діб, тобто на 2-6 % більше, ніж у відомої композиції. Відносне подовження при розтягу дорівнює 1,03-1,1 %, тобто на 6-13 % більше, ніж у відомої композиції. Адгезія до бетону запропонованої композиції знаходиться у межах 15,3-16,0 МПа, тобто на 6-11 % більше, ніж у відомої композиції. Такий показник, як час схоплювання у запропонованої та відомої композицій практично ідентичні. Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (див. табл. 1) запропонованої композиції. Поліметилметакрилат ретельно змішують з перекисом бензоїлу, меленою слюдою (товщина помолу відповідає масовій частці залишку не більше 8 % на сітці № 005 за ГОСТом 6613 86) і кварцовим піском до одержання однорідної сипкої маси. Окремо змішують метилметакрилат, фумаронітрил, стирол та диметиланілін. Перед Комп’ютерна в ерстка Д. Шев ерун 6 укладанням композиції в отвір під анкерний болт або в омонолічуваний шов до сипких компонентів додають рідкі компоненти, ретельно змішують і залишають суміш на 5-20 хв. (залежно від температури оточуючого середовища, з підвищенням якої життєздатність композиції зменшується) для набухання і розчинення порошку поліметилметакрилату з утворенням в'язкої маси. Укладання композиції роблять при температурі оточуючого середовища не нижче 0 °С. Повне твердіння композиції завершується протягом 4-24 годин, причому за добу композиція набирає близько 90 % своєї максимальної міцності. Таким чином, запропоноване технічне рішення забезпечує підвищення теплостійкості та хімстійкості композиції для клейової анкеровки болтів, що приводить до збільшення надійності та довговічності клейових анкерних з'єднань, які ек сплуатують у термічно напружених та хімічно агресивних середовищах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
