Композиція для водотривкої обробки тканин технічного призначення, з ефектом пом’якшення грифа

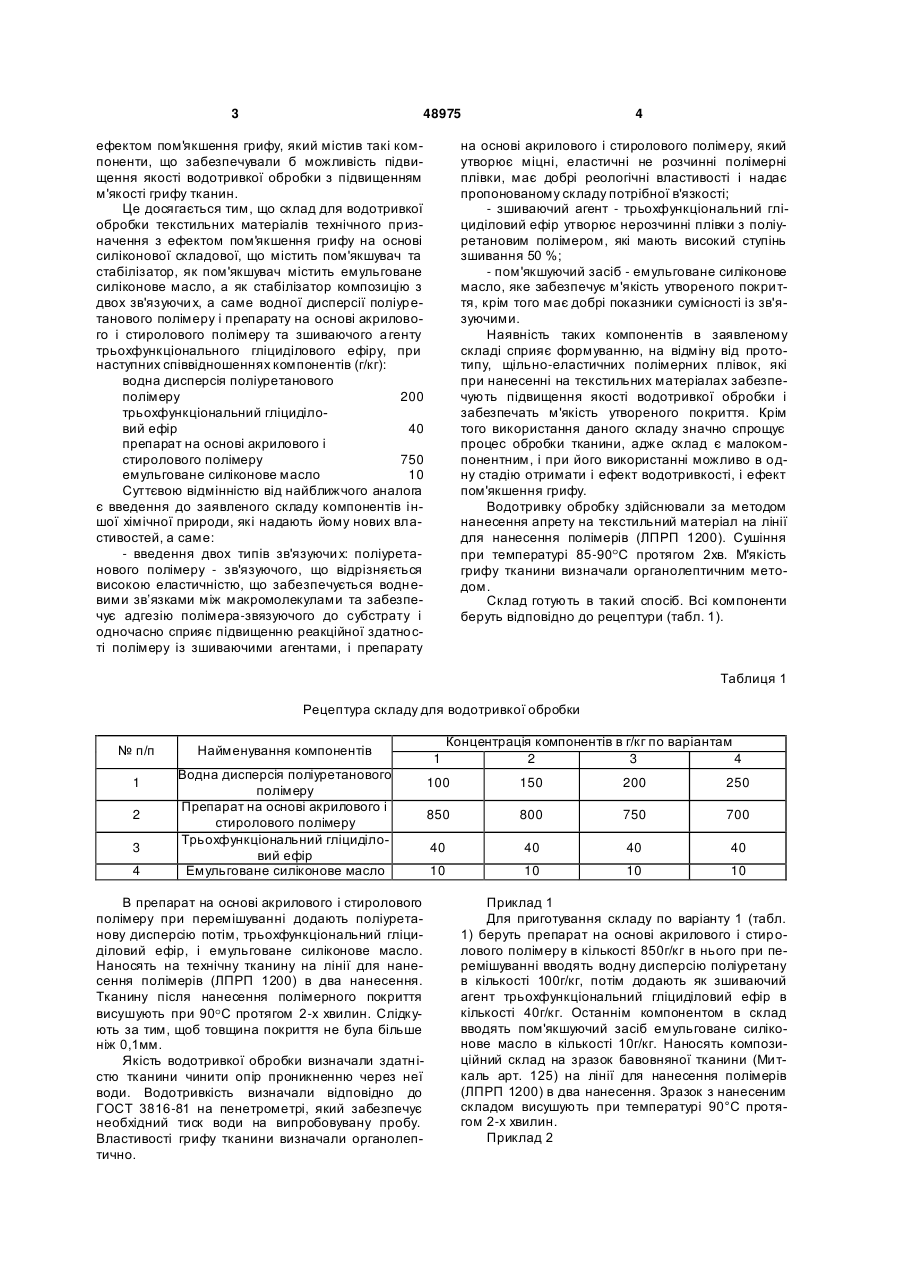

Склад для водотривкої обробки тканин технічного призначення, з ефектом пом'я кшення грифа, що містить пом'якшувач і стабілізатор, який відрізняється тим, що як пом'я кшувач містить емульговане силіконове масло, а як стабілізатор компо 3 48975 ефектом пом'я кшення грифу, який містив такі компоненти, що забезпечували б можливість підвищення якості водотривкої обробки з підвищенням м'якості грифу тканин. Це досягається тим, що склад для водотривкої обробки текстильних матеріалів технічного призначення з ефектом пом'я кшення грифу на основі силіконової складової, що містить пом'якшувач та стабілізатор, як пом'якшувач містить емульговане силіконове масло, а як стабілізатор композицію з двох зв'язуючи х, а саме водної дисперсії поліуретанового полімеру і препарату на основі акрилового і стиролового полімеру та зшиваючого а генту трьохфункціонального гліциділового ефіру, при наступних співвідношеннях компонентів (г/кг): водна дисперсія поліуретанового полімеру 200 трьохфункціональний гліциділовий ефір 40 препарат на основі акрилового і стиролового полімеру 750 емульговане силіконове масло 10 Суттєвою відмінністю від найближчого аналога є введення до заявленого складу компонентів іншої хімічної природи, які надають йому нових властивостей, а саме: - введення двох типів зв'язуючи х: поліуретанового полімеру - зв'язуючого, що відрізняється високою еластичністю, що забезпечується водневими зв’язками між макромолекулами та забезпечує адгезію полімера-звязуючого до субстрату і одночасно сприяє підвищенню реакційної здатності полімеру із зшиваючими агентами, і препарату 4 на основі акрилового і стиролового полімеру, який утворює міцні, еластичні не розчинні полімерні плівки, має добрі реологічні властивості і надає пропонованому складу потрібної в'язкості; - зшиваючий агент - трьохфункціональний гліциділовий ефір утворює нерозчинні плівки з поліуретановим полімером, які мають високий ступінь зшивання 50 %; - пом'якшуючий засіб - емульговане силіконове масло, яке забезпечує м'якість утвореного покриття, крім того має добрі показники сумісності із зв'язуючими. Наявність таких компонентів в заявленому складі сприяє формуванню, на відміну від прототипу, щільно-еластичних полімерних плівок, які при нанесенні на текстильних матеріалах забезпечують підвищення якості водотривкої обробки і забезпечать м'якість утвореного покриття. Крім того використання даного складу значно спрощує процес обробки тканини, адже склад є малокомпонентним, і при його використанні можливо в одну стадію отримати і ефект водотривкості, і ефект пом'якшення грифу. Водотривку обробку здійснювали за методом нанесення апрету на текстильний матеріал на лінії для нанесення полімерів (ЛПРП 1200). Сушіння при температурі 85-90 С протягом 2хв. М'якість грифу тканини визначали органолептичним методом. Склад готують в такий спосіб. Всі компоненти беруть відповідно до рецептури (табл. 1). Таблиця 1 Рецептура складу для водотривкої обробки № п/п 1 2 3 4 Найменування компонентів Водна дисперсія поліуретанового полімеру Препарат на основі акрилового і стиролового полімеру Трьохфункціональний гліциділовий ефір Емульговане силіконове масло В препарат на основі акрилового і стиролового полімеру при перемішуванні додають поліуретанову дисперсію потім, трьохфункціональний гліциділовий ефір, і емульговане силіконове масло. Наносять на технічну тканину на лінії для нанесення полімерів (ЛПРП 1200) в два нанесення. Тканину після нанесення полімерного покриття висушують при 90 С протягом 2-х хвилин. Слідкують за тим, щоб товщина покриття не була більше ніж 0,1мм. Якість водотривкої обробки визначали здатністю тканини чинити опір проникненню через неї води. Водотривкість визначали відповідно до ГОСТ 3816-81 на пенетрометрі, який забезпечує необхідний тиск води на випробовувану пробу. Властивості грифу тканини визначали органолептично. 1 Концентрація компонентів в г/кг по варіантам 2 3 4 100 150 200 250 850 800 750 700 40 40 40 40 10 10 10 10 Приклад 1 Для приготування складу по варіанту 1 (табл. 1) беруть препарат на основі акрилового і стиролового полімеру в кількості 850г/кг в нього при перемішуванні вводять водну дисперсію поліуретану в кількості 100г/кг, потім додають як зшиваючий агент трьохфункціональний гліциділовий ефір в кількості 40г/кг. Останнім компонентом в склад вводять пом'якшуючий засіб емульговане силіконове масло в кількості 10г/кг. Наносять композиційний склад на зразок бавовняної тканини (Миткаль арт. 125) на лінії для нанесення полімерів (ЛПРП 1200) в два нанесення. Зразок з нанесеним складом висушують при температурі 90°С протягом 2-х хвилин. Приклад 2 5 48975 Для приготування складу по варіанту 2 (табл. 1) беруть препарат на основі акрилового і стиролового полімеру в кількості 800г/кг в нього при перемішуванні вводять водну дисперсію поліуретану в кількості 150г/кг, потім додають як зшиваючий агент трьохфункціональний гліциділовий ефір в кількості 40г/кг. Останнім компонентом в склад вводять пом'якшуючий засіб емульговане силіконове масло в кількості 10г/кг. Нанесення композиційного складу здійснюють аналогічно прикладу 1. Приклад 3 Для приготування складу по варіанту 3 (табл. 1) беруть препарат на основі акрилового і стиролового полімеру в кількості 750г/кг в нього при перемішуванні вводять водну дисперсію поліуретану в кількості 200г/кг, потім додають як зшиваючий агент трьохфункціональний гліциділовий ефір в кількості 40г/кг. Останнім компонентом в склад 6 вводять пом'якшуючий засіб емульговане силіконове масло в кількості 10г/кг. Нанесення композиційного складу здійснюють аналогічно прикладу 1. Приклад 4 Для приготування складу по варіанту 4 (табл. 1) беруть препарат Лакритекс 430 в кількості 700г/кг в нього при перемішуванні вводять водну дисперсію поліуретану в кількості 250г/кг, потім додають як зшиваючий агент трьохфункціональний гліциділовий ефір в кількості 40г/кг. Останнім компонентом в склад вводять пом'я кшуючий засіб емульговане силіконове масло в кількості 10г/кг. Нанесення композиційного складу здійснюють аналогічно прикладу 1. Показники водотривкості, водопроникності, повітропроникності, а також органолептичні показники грифу тканини наведені в таблиці 2. Таблиця 2 Показники якості обробленого текстильного матеріалу Показники якості обробки Водотривкість, Па Водотривкість, мм вод.ст 3 2 Водопроникність, дм / (м *с) 3 Повітропроникність, дм / (м 2*с) Органолептичні показники грифу тк анини Жорсткий гриф В ході досліджень виявлено, що саме у такому співвідношенні компонентів (приклад 3) склад для водотривкої обробки тканин технічного призначення, з ефектом пом'якшення грифу забезпечує гарні показники водотривкості, водопроникності, та пом'якшення обробленої тканини. Зменшення концентрації компонентів складу (варіант 1) знижує показники водотривкості і водопроникності а утворене на тканині покриття має жорсткий гриф, їх збільшення (варіант 4) не сприяє ефекту підвищення водотривкості і водопроникності, а спричинює перехід апретної суміші на зворотній бік тка Комп’ютерна в ерстка Л. Купенко Варіант 2 931,95 95 0,00523 450 1 882,9 90 0,0054 400 Жорсткий гриф 3 1030,05 105 0,0025 500 4 1030,05 105 0,0025 500 М'який гриф М'який гриф нини, що є неприпустимим недоліком при ренні даного покриття. Таким чином на відміну від відомих технічних рішень, пропонований склад є малокомпонентний, що знижує його собівартість за рахунок спрощення його приготування з використанням компонентів, більшість з яких вітчизняні. При цьому використання такого складу забезпечує високі показники водотривкої обробки тканин технічного призначення, з ефектом пом'якшення грифу. Це обумовлює його широке промислове застосування в умовах опоряджувальних фабрик текстильних підприємств і підприємств легкої промисловості. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
