Апарат зовнішньої фіксації для репозиції відламків довгих кісток та компресійно-дистракційного остеосинтезу

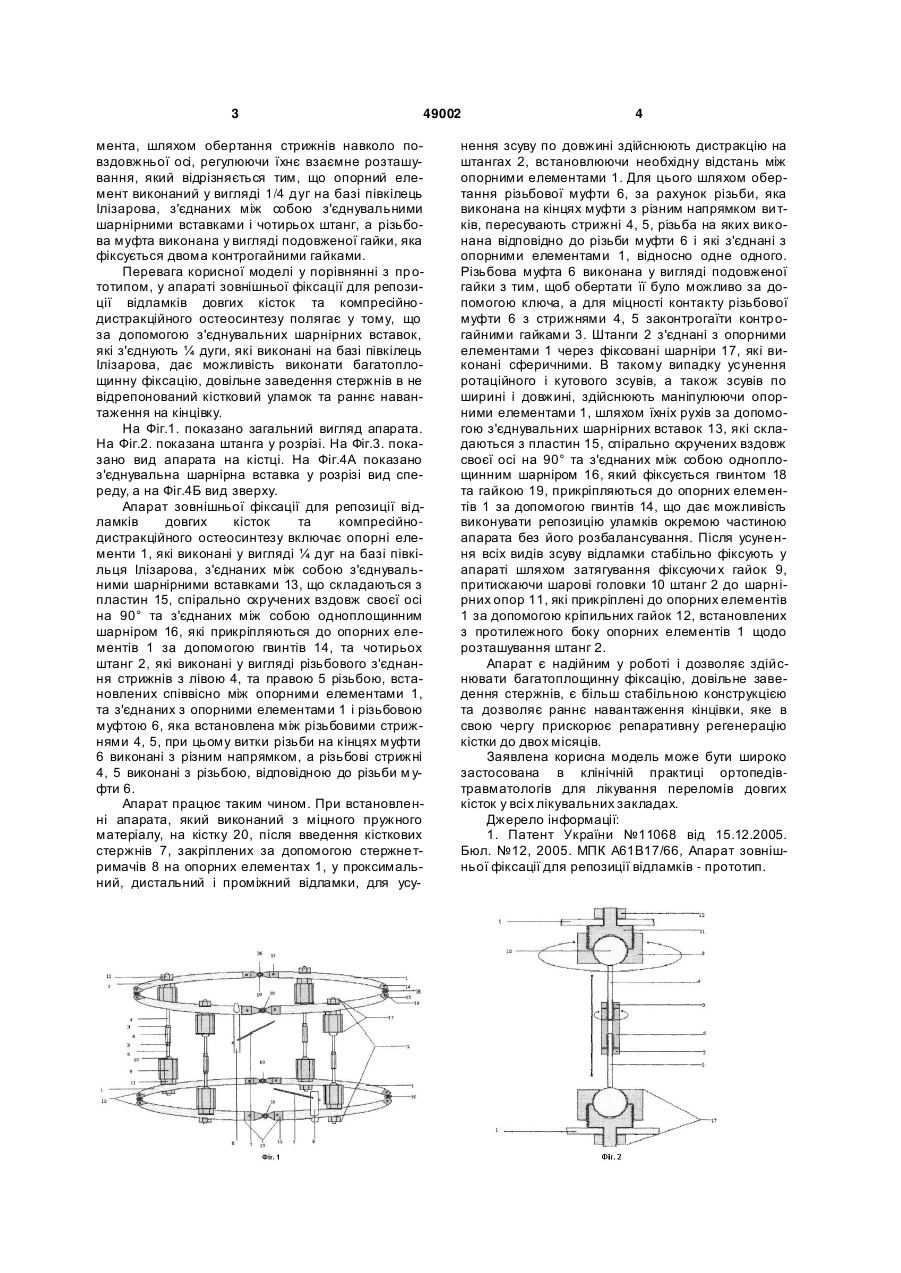

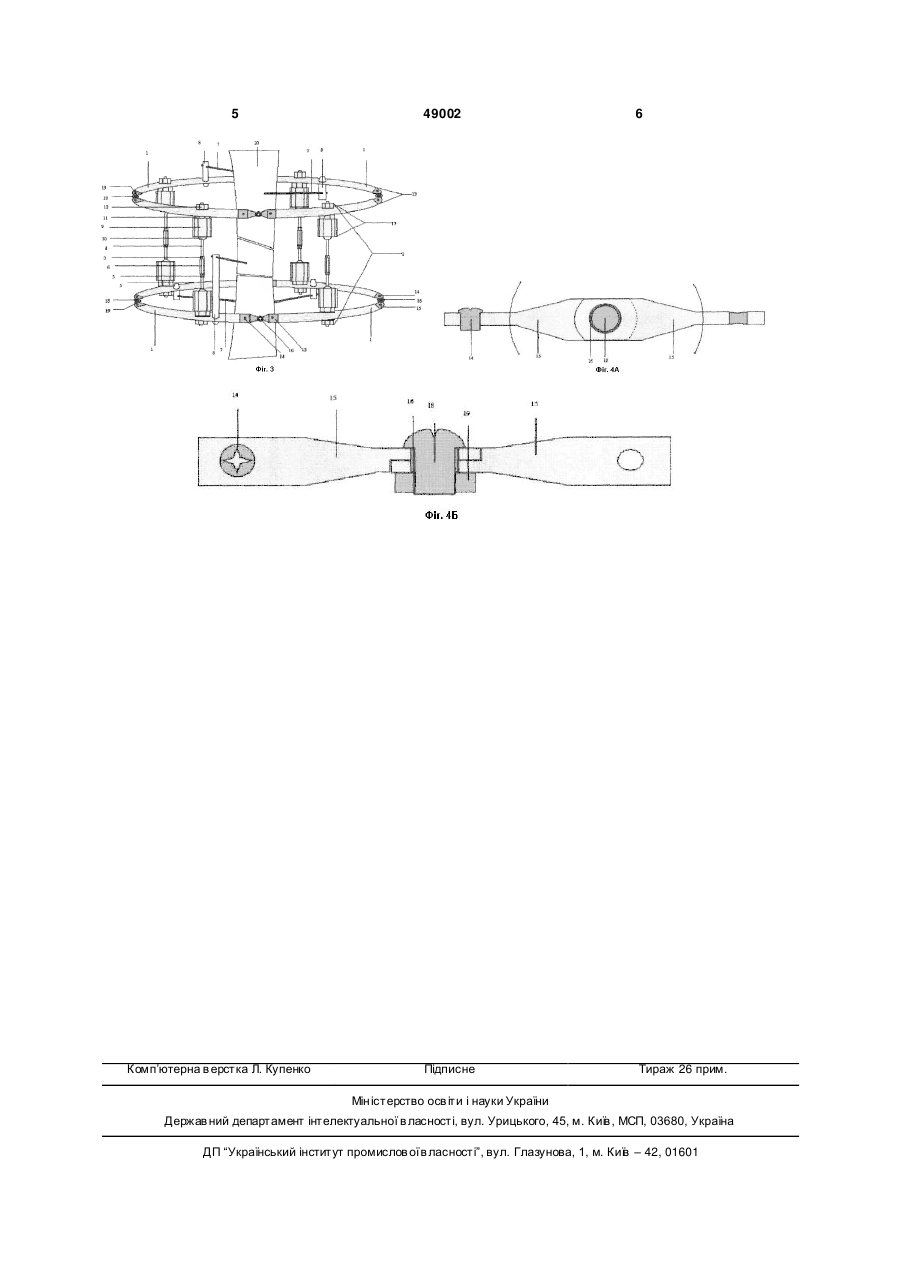

Апарат зовнішньої фіксації для репозиції відламків довгих кісток та компресійнодистракційного остеосинтезу, що включає опорні елементи і штанги, виконані у вигляді різьбового з'єднання стрижнів, з'єднаних різьбовою муфтою, вставлених між опорними елементами і з'єднаних 3 49002 мента, шляхом обертання стрижнів навколо повздовжньої осі, регулюючи їхнє взаємне розташування, який відрізняється тим, що опорний елемент виконаний у вигляді 1/4 дуг на базі півкілець Ілізарова, з'єднаних між собою з'єднувальними шарнірними вставками і чотирьох штанг, а різьбова муфта виконана у вигляді подовженої гайки, яка фіксується двома контрогайними гайками. Перевага корисної моделі у порівнянні з прототипом, у апараті зовнішньої фіксації для репозиції відламків довгих кісток та компресійнодистракційного остеосинтезу полягає у тому, що за допомогою з'єднувальних шарнірних вставок, які з'єднують ¼ дуги, які виконані на базі півкілець Ілізарова, дає можливість виконати багатоплощинну фіксацію, довільне заведення стержнів в не відрепонований кістковий уламок та раннє навантаження на кінцівку. На Фіг.1. показано загальний вигляд апарата. На Фіг.2. показана штанга у розрізі. На Фіг.3. показано вид апарата на кістці. На Фіг.4А показано з'єднувальна шарнірна вставка у розрізі вид спереду, а на Фіг.4Б вид зверху. Апарат зовнішньої фіксації для репозиції відламків довгих кісток та компресійнодистракційного остеосинтезу включає опорні елементи 1, які виконані у вигляді ¼ дуг на базі півкільця Ілізарова, з'єднаних між собою з'єднувальними шарнірними вставками 13, що складаються з пластин 15, спірально скручених вздовж своєї осі на 90° та з'єднаних між собою одноплощинним шарніром 16, які прикріпляються до опорних елементів 1 за допомогою гвинтів 14, та чотирьох штанг 2, які виконані у вигляді різьбового з'єднання стрижнів з лівою 4, та правою 5 різьбою, встановлених співвісно між опорними елементами 1, та з'єднаних з опорними елементами 1 і різьбовою муфтою 6, яка встановлена між різьбовими стрижнями 4, 5, при цьому витки різьби на кінцях муфти 6 виконані з різним напрямком, а різьбові стрижні 4, 5 виконані з різьбою, відповідною до різьби м уфти 6. Апарат працює таким чином. При встановленні апарата, який виконаний з міцного пружного матеріалу, на кістку 20, після введення кісткових стержнів 7, закріплених за допомогою стержнетримачів 8 на опорних елементах 1, у проксимальний, дистальний і проміжний відламки, для усу 4 нення зсуву по довжині здійснюють дистракцію на штангах 2, встановлюючи необхідну відстань між опорними елементами 1. Для цього шляхом обертання різьбової муфти 6, за рахунок різьби, яка виконана на кінцях муфти з різним напрямком витків, пересувають стрижні 4, 5, різьба на яких вик онана відповідно до різьби муфти 6 і які з'єднані з опорними елементами 1, відносно одне одного. Різьбова муфта 6 виконана у вигляді подовженої гайки з тим, щоб обертати її було можливо за допомогою ключа, а для міцності контакту різьбової муфти 6 з стрижнями 4, 5 законтрогаїти контрогайними гайками 3. Штанги 2 з'єднані з опорними елементами 1 через фіксовані шарніри 17, які виконані сферичними. В такому випадку усунення ротаційного і кутового зсувів, а також зсувів по ширині і довжині, здійснюють маніпулюючи опорними елементами 1, шляхом їхніх рухів за допомогою з'єднувальних шарнірних вставок 13, які складаються з пластин 15, спірально скручених вздовж своєї осі на 90° та з'єднаних між собою одноплощинним шарніром 16, який фіксується гвинтом 18 та гайкою 19, прикріпляються до опорних елементів 1 за допомогою гвинтів 14, що дає можливість виконувати репозицію уламків окремою частиною апарата без його розбалансування. Після усунення всіх видів зсуву відламки стабільно фіксують у апараті шляхом затягування фіксуючи х гайок 9, притискаючи шарові головки 10 штанг 2 до шарнірних опор 11, які прикріплені до опорних елементів 1 за допомогою кріпильних гайок 12, встановлених з протилежного боку опорних елементів 1 щодо розташування штанг 2. Апарат є надійним у роботі і дозволяє здійснювати багатоплощинну фіксацію, довільне заведення стержнів, є більш стабільною конструкцією та дозволяє раннє навантаження кінцівки, яке в свою чергу прискорює репаративну регенерацію кістки до двох місяців. Заявлена корисна модель може бути широко застосована в клінічній практиці ортопедівтравматологів для лікування переломів довгих кісток у всі х лікувальних закладах. Джерело інформації: 1. Патент України №11068 від 15.12.2005. Бюл. №12, 2005. МПК А61В17/66, Апарат зовнішньої фіксації для репозиції відламків - прототип. 5 Комп’ютерна в ерстка Л. Купенко 49002 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
