Сировинна суміш для одержання портландцементу

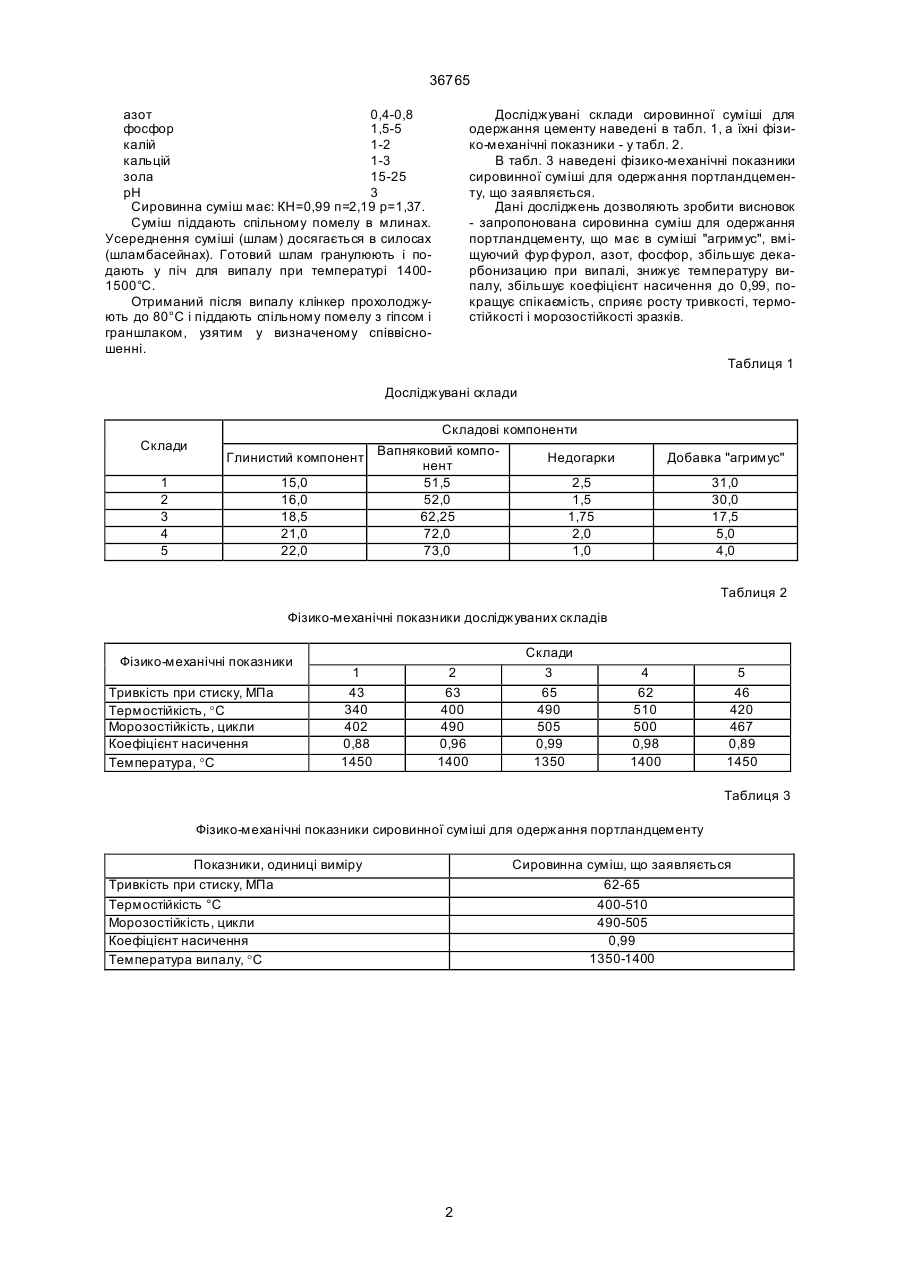

Сировинна суміш для одержання портландцементу, що включає вапняковий, глинистий компоненти, добавку, яка відрізняється тим, що вона містить як добавку ''агримус'' - відхід крохмалепатокового комбінату, і додатково недогарки при такому співвідношенні компонентів, мас.%: глинистий компонент 16-21 "агримус" - відхід крохмалепатокового комбінату 5-30 недогарки 1,5-2 вапняковий компонент інше. (19) (21) 2000020635 (22) 07.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Савін Лев Сергійович, Пшінько Олександр Миколайович, Савін Юрій Львович, Пунагін Володимир Миколайович, Сущенко Василій Василійович, Заяць Юрій Львович (73) Дніпропетровський державний технічний університет залізничного транспорту 36765 азот 0,4-0,8 фосфор 1,5-5 калій 1-2 кальцій 1-3 зола 15-25 рН 3 Сировинна суміш має: КН=0,99 п=2,19 p=1,37. Суміш піддають спільному помелу в млинах. Усереднення суміші (шлам) досягається в силосах (шламбасейнах). Готовий шлам гранулюють і подають у піч для випалу при температурі 14001500°С. Отриманий після випалу клінкер прохолоджують до 80°С і піддають спільному помелу з гіпсом і граншлаком, узятим у визначеному співвісношенні. Досліджувані склади сировинної суміші для одержання цементу наведені в табл. 1, а їхні фізико-механічні показники - у табл. 2. В табл. 3 наведені фізико-механічні показники сировинної суміші для одержання портландцементу, що заявляється. Дані досліджень дозволяють зробити висновок - запропонована сировинна суміш для одержання портландцементу, що має в суміші "агримус", вміщуючий фур фурол, азот, фосфор, збільшує декарбонизацию при випалі, знижує температуру випалу, збільшує коефіцієнт насичення до 0,99, покращує спікаємість, сприяє росту тривкості, термостійкості і морозостійкості зразків. Таблиця 1 Досліджувані склади Складові компоненти Склади 1 2 3 4 5 Глинистий компонент Вапняковий компонент 15,0 51,5 16,0 52,0 18,5 62,25 21,0 72,0 22,0 73,0 Недогарки Добавка ''агримус'' 2,5 1,5 1,75 2,0 1,0 31,0 30,0 17,5 5,0 4,0 Таблиця 2 Фізико-механічні показники досліджуваних складів Фізико-механічні показники Тривкість при стиску, МПа Термостійкість, °С Морозостійкість, цикли Коефіцієнт насичення Температура, °С 1 43 340 402 0,88 1450 2 63 400 490 0,96 1400 Склади 3 65 490 505 0,99 1350 4 62 510 500 0,98 1400 5 46 420 467 0,89 1450 Таблиця 3 Фізико-механічні показники сировинної суміші для одержання портландцементу Показники, одиниці виміру Тривкість при стиску, МПа Термостійкість °С Морозостійкість, цикли Коефіцієнт насичення Температура випалу, °С Сировинна суміш, що заявляється 62-65 400-510 490-505 0,99 1350-1400 2 36765 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
