Полімерний матеріал для оболонок імплантатів м’яких тканин

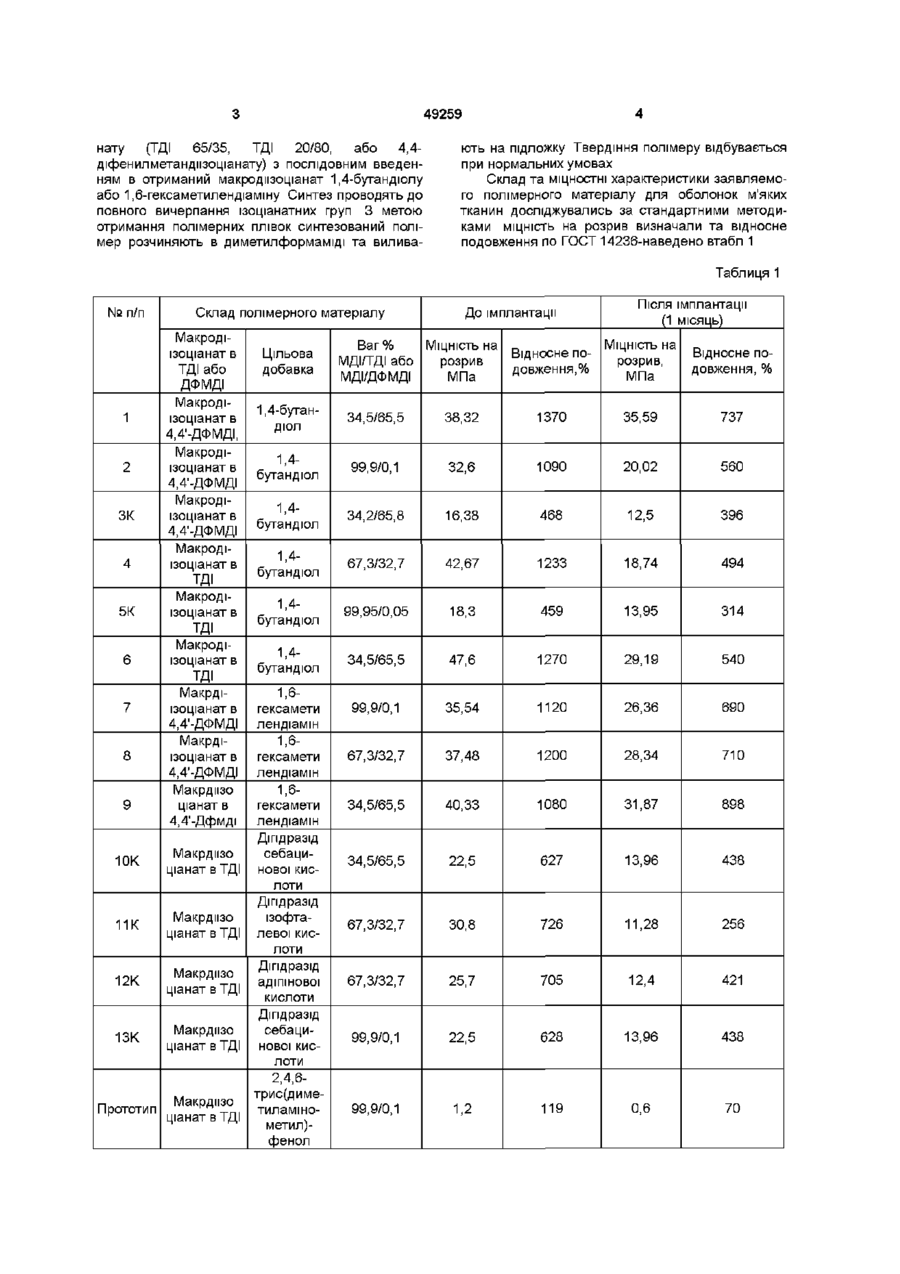

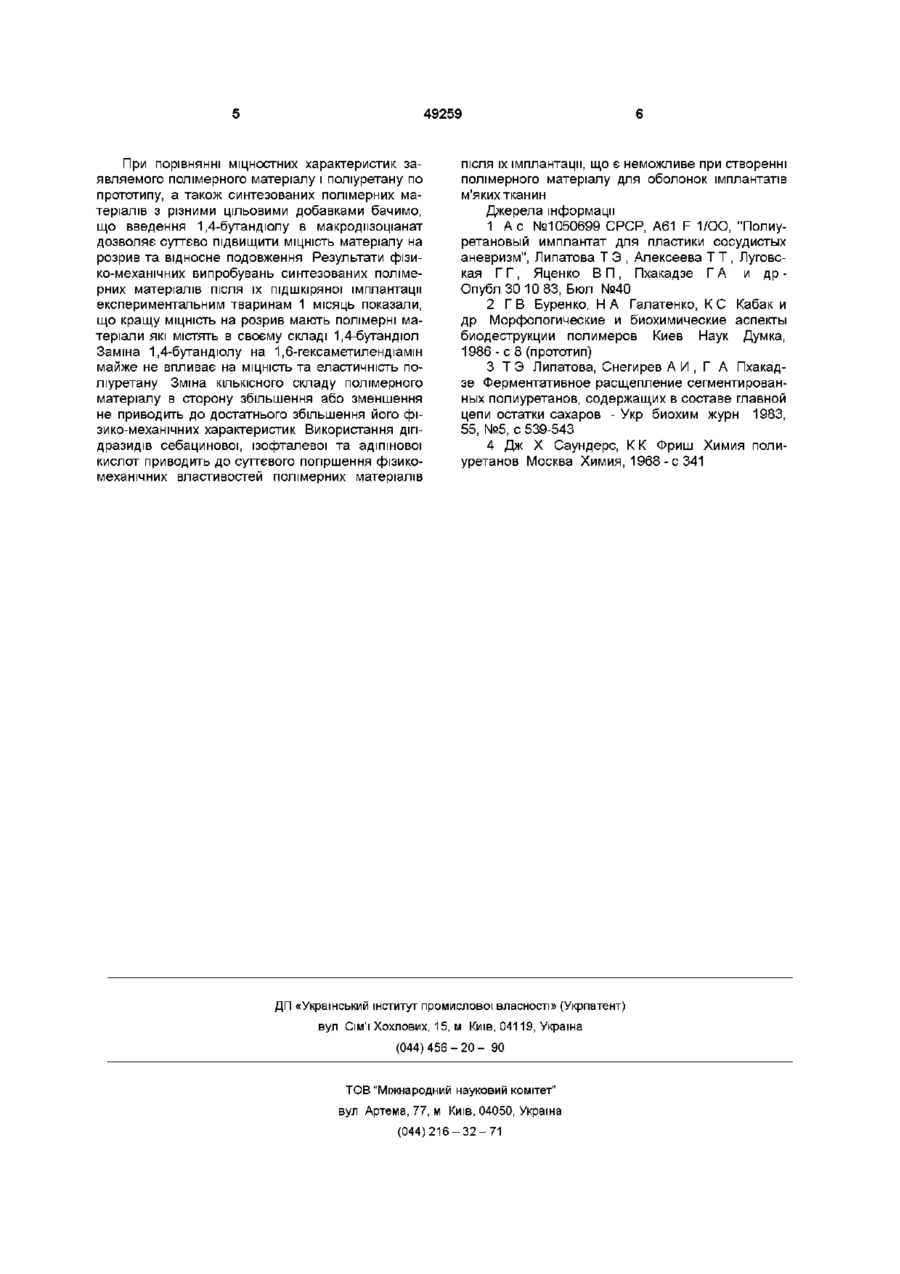

Полімерний матеріал для оболонок імплантатів м'яких тканин на основі 20-90 %-ного розчину макродмзоціанату в толуїлендизоціанаті, який відрізняється тим, що як основу містить 20-90 % Винахід відноситься до медицини, а саме пластичної хірурги, і може бути використане для ендопротезування оболонок імплантатів м'яких тканин Відомий полімерний матеріал для ендопротезування, що містить толуїлендмзоціанат, триметилолпропан, поліетиленгликольадипшат [1] Цей матеріал бюсумісний, має достатню МІЦНІСТЬ, однак його еластичність недостатня Відомий пол мірний матеріал для пластики брюшної порожнечі який містить ароматичноий дмзоціанат - 4,4'-діфенілметандмзоціанат, оліготетраметиленгліколь або олігодіетиленглікольадипінатта цукри [2,3] Поліуретанові плівки, отримані з 10%-них розчинів в діметилацетаміді, бюсумісні, однак їх МІЦНІСТЬ на розрив (12,0-13,0МПа) незначна Прототипом пропонуємого винаходу є "Полімерний матеріал для ендопротезування" у вигляді плівки [2], до складу якого входить /ваг %/ 20-90 % розчин макродмзоціанату в толуїлендіізоціанаті - 99,0-99,9 2,4,6-трис(диметиламшометил)фенол 0,1-1,0 Цей матеріал бюсумісний, однак має низьку МІЦНІСТЬ та невелике подовження (а відр=1,2МПа, Е%=119) Задача винаходу - створення полімерного матеріалу для оболонок імплантатів м'яких тканин, який забезпечує МІЦНІСТЬ та еластичність Поставлена задача вирішується тим, що полімерний матеріал для оболонок м'яких тканин на ний розчин макродизоціанату в толуїлендмзоціанаті або 20-90 %-ний розчин макродизоціанату в 4,4'дифенілметандмзоціанаті та додатково містить цільову добавку 1,4-бутандюлу або 1,6гексаметилендіамшу при такому співвідношенні компонентів, ваг % 20-90%-ний розчин макродмзоціанату в толуїлендмзоціанаті або 20-90%-ний розчин макродизоціанату в 4,4'дифенілметандмзоціанаті 34,5-99,9 1,4-бутандюл або 1,6гексаметилендіамш 0,1-65,5 основі 20-90% розчину макродмзоціанату в толуїлендмзоціанаті, згідно пропонуємого винаходу, в якості основи містить 20-90% розчин макродмзоціанату в толуїлендизоціанаті або 20-90% розчин макродмзоціанату в 4,4'-діфенілметандизоціанаті, та додатково містить як цільову добавку 1,4бутандюл або 1,6-гексаметилендіамш при слідуючих співвідношеннях інгредієнтів, ваг % 20-90% розчин макродизоціанату в толуїлендмзоціанаті або 20-90% розчин макродмзоціанату в 4,4'-діфенілметандизоціанаті - 34,5-99,9 1,4-бутандюл або 1,6-гексаметилендіамін 0,1-65,5 В якості цільової добавки 1,4-бутандюл або 1,6-гексаметилендіамш використовуються з метою збільшення МІЦНОСТІ та еластичності поліуретану 1,4-бутандюл та 1,6-гексаметилендіамш ВІДОМІ ЯК подовжувачі макроланцюга при отриманні поліуретанових еластомерів [4] Введення 1,4бутандюлу та 1,6-гексаметилендіамшу після багаторазової перегонки (збирались вузькі фракції при ПОСТІЙНІЙ температурі 230°Ста 196°С ВІДПОВІДНО) В ЯКОСТІ цільової добавки в макродмзоціанат дало змогу отримати несподіваний ефект, при якому усувались недоліки цього полімеру - низька МІЦНІСТЬ та еластичність Полімерний матеріал для оболонок імплантатів м'яких тканин отримують взаємодмєю пдроксилмістящого олігоефиру (лапрол Л1502, лапролів Л1052, Л2102 або їх суміші) з надлишком дмзоціа ю 49259 нату (ТДІ 65/35, ТДІ 20/80, або 4,4діфенилметандмзоціанату) з послідовним введенням в отриманий макродизоціанат 1,4-бутандюлу або 1,6-гексаметилендіамшу Синтез проводять до повного вичерпання ізоціанатних груп 3 метою отримання полімерних плівок синтезований полімер розчиняють в диметилформаміді та вилива ють на підложку Твердіння полімеру відбувається при нормальних умовах Склад та МІЦНОСТНІ характеристики заявляемого полімерного матеріалу для оболонок м'яких тканин досліджувались за стандартними методиками МІЦНІСТЬ на розрив визначали та відносне подовження по ГОСТ 14236-наведено втабл 1 Таблиця 1 № п/п 1 2 ЗК 4 5К 6 7 8 9 Склад полімерного матеріалу Макродіізоціанат в ТДІ або ДФМДІ Макродіізоціанат в 4,4'-ДФМДІ, Макродіізоціанат в 4,4'-ДФМДІ Макродіізоціанат в 4,4'-ДФМДІ Макродіізоціанат в ТДІ Макродіізоціанат в ТДІ Макродіізоціанат в ТДІ Макрдіізоціанат в 4,4'-ДФМДІ Макрдіізоціанат в 4,4'-ДФМДІ Макрдизо ціанат в 4,4'-Дфмді 10К Макрдизо ціанат в ТДІ 11К Макрдизо ціанат в ТДІ 12К Макрдизо ціанат в ТДІ 13К Макрдизо ціанат в ТДІ Прототип Макрдпзо ціанат в ТДІ До імплантації Після імплантації (1 місяць) Ваг % МДІ/ТДІ або МДІ/ДФМДІ МІЦНІСТЬ на 34,5/65,5 38,32 1370 35,59 737 99,9/0,1 32,6 1090 20,02 560 1,4бутандюл 34,2/65,8 16,38 468 12,5 396 1,4бутандюл 67,3/32,7 42,67 1233 18,74 494 1,4бутандюл 99,95/0,05 18,3 459 13,95 314 1,4бутандюл 34,5/65,5 47,6 1270 29,19 540 99,9/0,1 35,54 1120 26,36 690 67,3/32,7 37,48 1200 28,34 710 34,5/65,5 40,33 1080 31,87 898 34,5/65,5 22,5 627 13,96 438 67,3/32,7 30,8 726 11,28 256 67,3/32,7 25,7 705 12,4 421 99,9/0,1 22,5 628 13,96 438 99,9/0,1 1,2 119 0,6 70 Цільова добавка 1,4-бутанДІОЛ 1,4 бутандюл 1,6гексамети лендіамш 1,6гексамети лендіамш 1,6гексамети лендіамш Діпдразід себациНОВОІ КИСЛОТИ Діпдразід ізофталевої кислоти Діпдразід адіпшової кислоти Діпдразід себациНОВОІ КИСЛОТИ 2,4,6трис(диметиламшометил)фенол розрив МПа Відносне подовження,% МІЦНІСТЬ на розрив, МПа Відносне подовження, % 49259 При порівнянні міцностних характеристик заявляемого полімерного матеріалу і поліуретану по прототипу, а також синтезованих полімерних матеріалів з різними цільовими добавками бачимо, що введення 1,4-бутандюлу в макродмзоціанат дозволяє суттєво підвищити МІЦНІСТЬ матеріалу на розрив та відносне подовження Результати фізико-механічних випробувань синтезованих полімерних матеріалів після їх підшкіряної імплантації експериментальним тваринам 1 місяць показали, що кращу МІЦНІСТЬ на розрив мають полімерні матеріали які містять в своєму складі 1,4-бутандюл Заміна 1,4-бутандюлу на 1,6-гексаметилендіамш майже не впливає на МІЦНІСТЬ та еластичність поліуретану Зміна КІЛЬКІСНОГО складу полімерного матеріалу в сторону збільшення або зменшення не приводить до достатнього збільшення його фізико-механічних характеристик Використання діпдразидів себацинової, ізофталевої та адіпшової кислот приводить до суттєвого погіршення фізикомеханічних властивостей полімерних матеріалів після їх імплантації, що є неможливе при створенні полімерного матеріалу для оболонок імплантатів м'яких тканин Джерела інформації 1 А с №1050699 СРСР, А61 F 1/OO, "Полиуретановый имплантат для пластики сосудистых аневризм", Липатова Т Э , Алексеева Т Т , Луговская Г Г, Яценко В П , Пхакадзе Г А и др Опубл ЗО 10 83, Бюл №40 2 Г В Буренко, НА Галатенко, К С Кабак и др Морфологические и биохимические аспекты биодеструкции полимеров Киев Наук Думка, 1 9 8 6 - с 8 (прототип) 3 Т Э Липатова, Снегирев А И , Г А Пхакадзе Ферментативное расщепление сегментированных полиуретанов, содержащих в составе главной цепи остатки Сахаров - Укр биохим журн 1983, 55, №5, с 539-543 4 Дж X Саундерс, К К Фриш Химия полиуретанов Москва Химия, 1968 - с 341 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
