Пожежний виявник диму

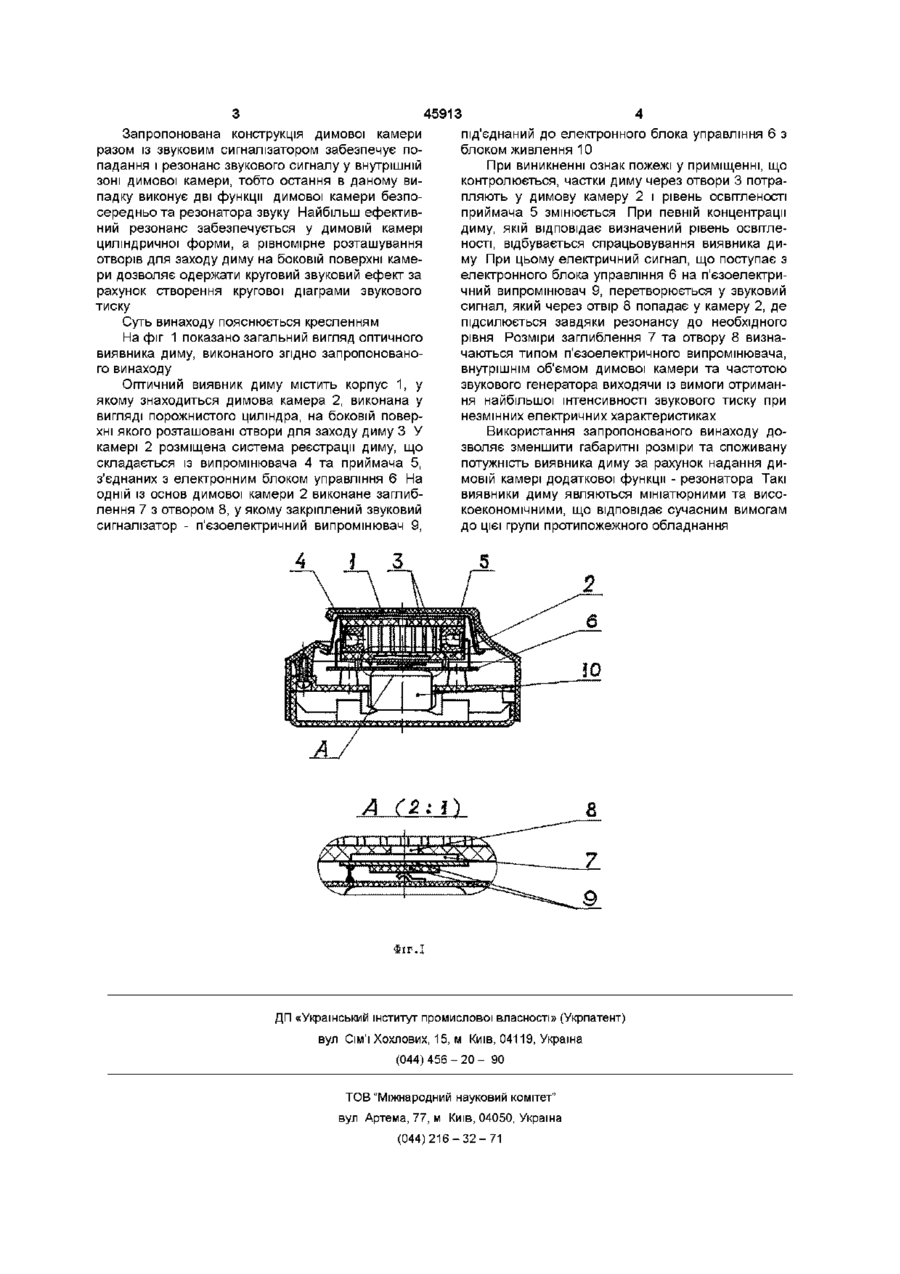

1 Пожежний виявник диму, який містить розташовані у корпусі димову камеру з боковими отворами для заходу диму, у якій розміщена система для реєстрації диму, звуковий сигналізатор та з'єднаний із системою реєстрації електронний блок управління, який відрізняється тим, що на ЗОВНІШНІЙ поверхні димової камери виконане заглиблення з отвором усередину камери, а звуковий сигналізатор розташований у заглибленні Винахід відноситься до галузі пожежної автоматики і може бути використаний у пристроях пожежної сигналізації для сповіщення про наявність диму на об'єкті, що контролюється ВІДОМІ автономні пожежні виявники диму (Е1105С SMOKE ALARM, EL Co LTD, Shannon, Ireland ) поряд з іншими конструктивними елементами містять пристрій звукової сигналізації, який складається із елемента звукової сигналізації та резонатора для підсилення звукового сигналу Ці пристрої характеризуються великими габаритними розмірами та великою потужністю, що робить їх низькоекономічними Найбільш близьким до винаходу являється пожежний виявник диму (ИП-212-43, ТУ4371-00244373676-99), який містить розташовані у корпусі димову камеру з отворами для заходу диму, у якій розміщена система для реєстрації диму, звуковий сигналізатор та з'єднаний з системою реєстрації електронний блок управління Звуковий сигналізатор розміщений у спеціальному додатковому корпусі, який виконує роль резонатора, призначеного для підсилення звукового сигналу до рівня не менше 85 дБ Необхідність введення в конструкцію додаткового корпуса-резонатора призводить до збільшен 2 Пожежний виявник диму за п 1, який відрізняється тим, що звуковий сигналізатор являє собою п'єзоелектричний випромінювач 3 Пожежний виявник диму за п 1, який відрізняється тим, що димова камера виконана у вигляді порожнистого циліндра, а заглиблення розташоване на одній з основ камери 4 Пожежний виявник диму за п 3, який відрізняється тим, що отвори для заходу диму розташовані на боковій поверхні камери на однаковій відстані один від одного ня габаритних розмірів та споживаної потужності, що являється суттєвим недоліком приладів такого рівня В основу винаходу поставлено задачу розробити нову конструкцію резонатора звукового сигналу шляхом розширення функцій димової камери за рахунок використання останньої для резонацм звуку, що призводить до спрощення конструкції, зменшення габаритних розмірів та підвищення економічності запропонованого виявника диму Поставлена задача вирішується тим, що у пожежному виявнику диму, який містить розташовані у корпусі димову камеру з отворами для заходу диму, у якій розміщена система для реєстрації диму, звуковий сигналізатор та з'єднаний з системою реєстрації електронний блок управління, згідно винаходу, на ЗОВНІШНІЙ поверхні димової камери виконане заглиблення з отвором всередину камери, а звуковий сигналізатор розташований у заглибленні Звуковий сигналізатор являє собою п'єзоелектричний випромінювач, а димова камера виконана у вигляді порожнистого циліндра, причому заглиблення розташоване на одній із основ камери Крім того, отвори для заходу диму розташовані на боковій поверхні камери на однаковій відстані один від одного CO Ю 45913 Запропонована конструкція димової камери під'єднаний до електронного блока управління 6 з разом із звуковим сигналізатором забезпечує поблоком живлення 10 падання і резонанс звукового сигналу у внутрішній При виникненні ознак пожежі у приміщенні, що зоні димової камери, тобто остання в даному виконтролюється, частки диму через отвори 3 потрападку виконує дві функції димової камери безпопляють у димову камеру 2 і рівень освітленості середньо та резонатора звуку Найбільш ефективприймача 5 змінюється При певній концентрації ний резонанс забезпечується у димовій камері диму, якій відповідає визначений рівень освітлециліндричної форми, а рівномірне розташування ності, відбувається спрацьовування виявника диотворів для заходу диму на боковій поверхні камему При цьому електричний сигнал, що поступає з ри дозволяє одержати круговий звуковий ефект за електронного блока управління 6 на п'єзоелектрирахунок створення кругової діаграми звукового чний випромінювач 9, перетворюється у звуковий тиску сигнал, який через отвір 8 попадає у камеру 2, де підсилюється завдяки резонансу до необхідного Суть винаходу пояснюється кресленням рівня Розміри заглиблення 7 та отвору 8 визнаНа фіг 1 показано загальний вигляд оптичного чаються типом п'єзоелектричного випромінювача, виявника диму, виконаного згідно запропоновановнутрішнім об'ємом димової камери та частотою го винаходу звукового генератора виходячи із вимоги отриманОптичний виявник диму містить корпус 1, у ня найбільшої інтенсивності звукового тиску при якому знаходиться димова камера 2, виконана у незмінних електричних характеристиках вигляді порожнистого циліндра, на боковій поверхні якого розташовані отвори для заходу диму З У Використання запропонованого винаходу докамері 2 розміщена система реєстрації диму, що зволяє зменшити габаритні розміри та споживану складається із випромінювача 4 та приймача 5, потужність виявника диму за рахунок надання диз'єднаних з електронним блоком управління 6 На мовій камері додаткової функції - резонатора Такі одній із основ димової камери 2 виконане заглибвиявники диму являються мініатюрними та висолення 7 з отвором 8, у якому закріплений звуковий коекономічними, що відповідає сучасним вимогам сигналізатор - п'єзоелектричний випромінювач 9, до цієї групи протипожежного обладнання А Г (2:1) [ , , A -> ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
