Механізм голки швейної машини з комбінованим транспортом матеріалу
Формула / Реферат
Механізм голки швейної машини з комбінованим транспортом матеріалу, що містить встановлений в корпусі машини кривошип, закріплений на головному валу і кінематично з'єднаний з верхньою головкою шатуна, нижня головка якого кінематично з'єднана з повідком, закріпленим на голководі, повзун, з'єднаний з пальцем, виконаним за одне ціле з коромислом-кулісою, що з'єднане кінематично з шатуном, який відрізняється тим, що додатково містить другий повзун у вигляді рамки, який кінематично з'єднаний з голководом та корпусом машини.
Текст

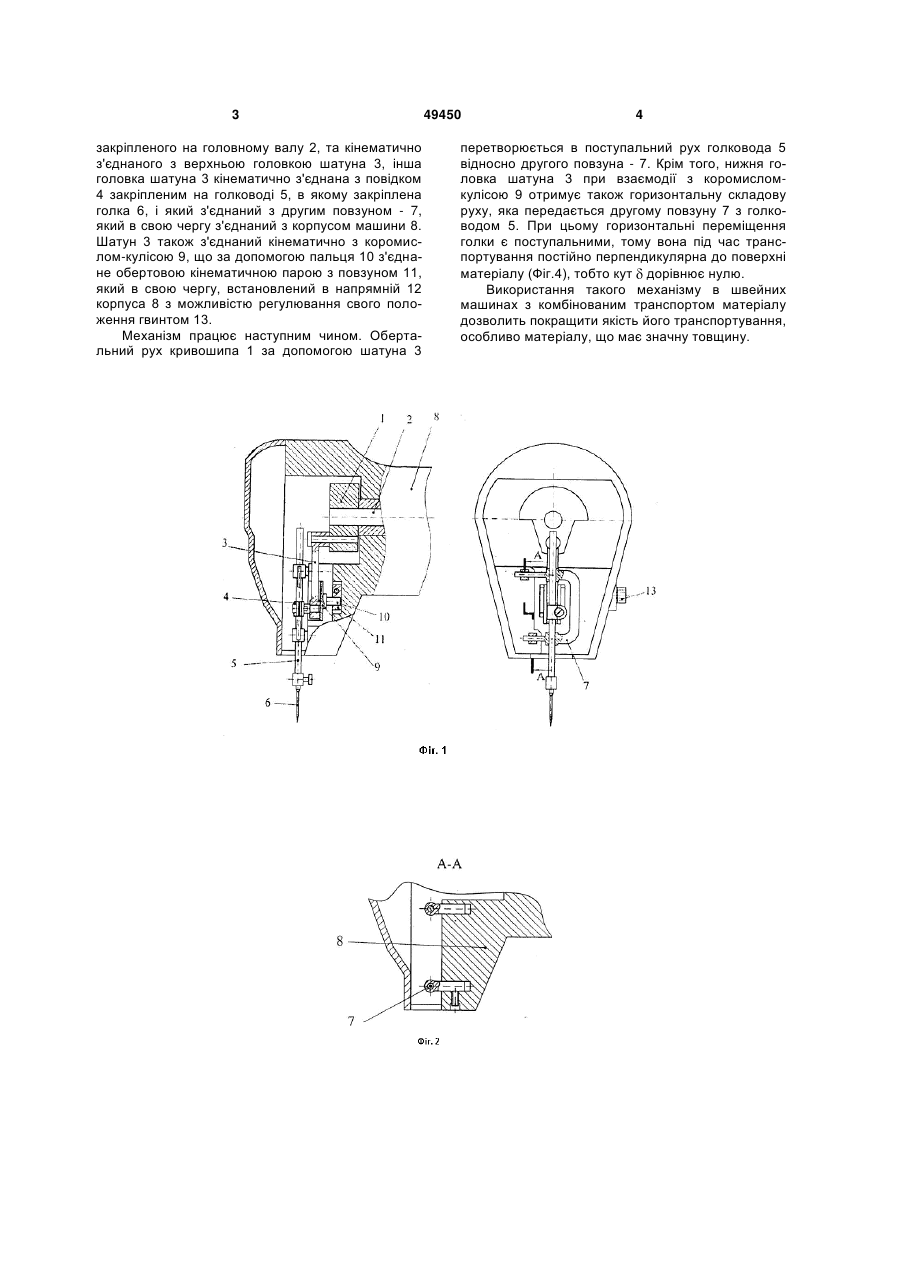

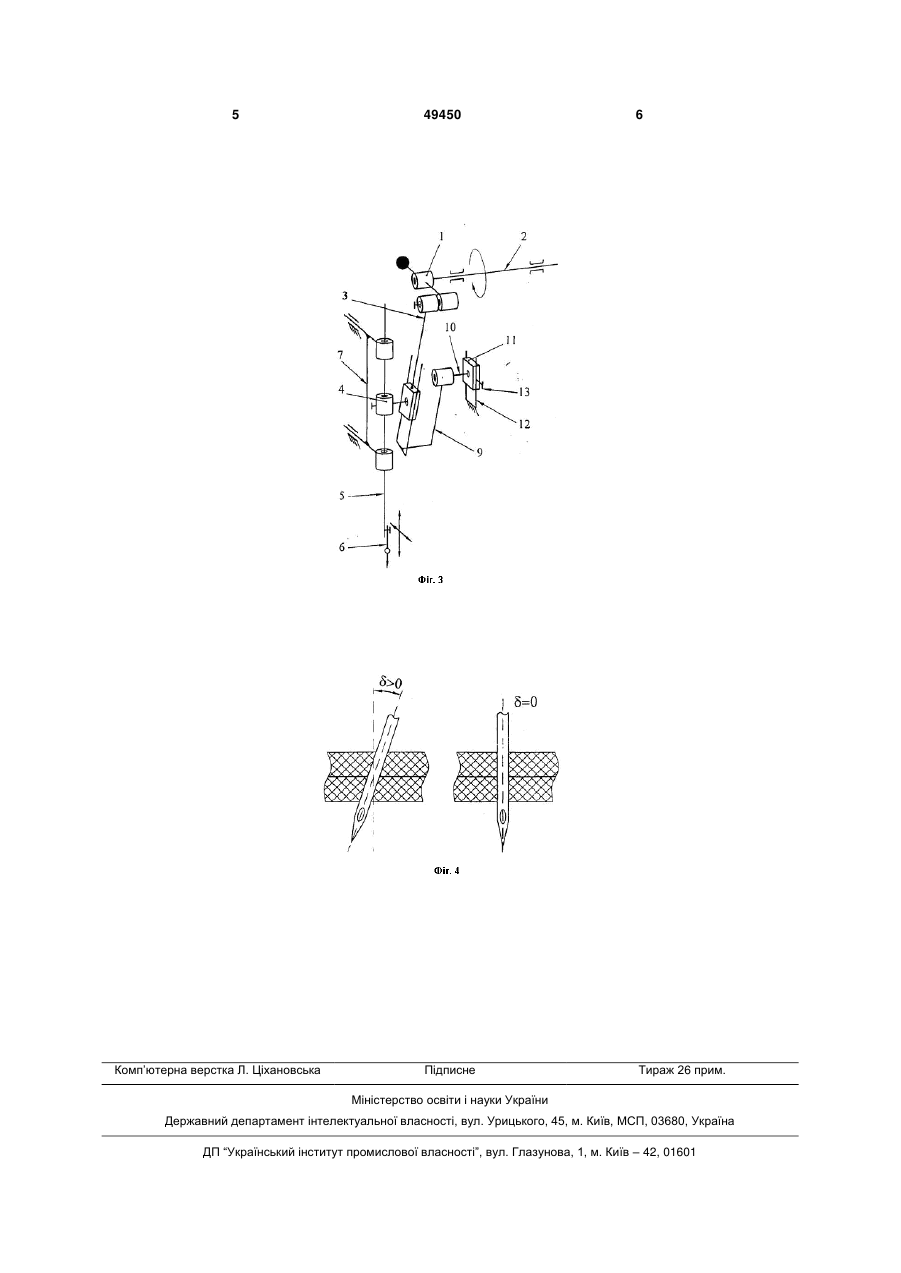

Механізм голки швейної машини з комбінованим транспортом матеріалу, що містить встановлений в корпусі машини кривошип, закріплений на 3 закріпленого на головному валу 2, та кінематично з'єднаного з верхньою головкою шатуна 3, інша головка шатуна 3 кінематично з'єднана з повідком 4 закріпленим на голководі 5, в якому закріплена голка 6, і який з'єднаний з другим повзуном - 7, який в свою чергу з'єднаний з корпусом машини 8. Шатун 3 також з'єднаний кінематично з коромислом-кулісою 9, що за допомогою пальця 10 з'єднане обертовою кінематичною парою з повзуном 11, який в свою чергу, встановлений в напрямній 12 корпуса 8 з можливістю регулювання свого положення гвинтом 13. Механізм працює наступним чином. Обертальний рух кривошипа 1 за допомогою шатуна 3 49450 4 перетворюється в поступальний рух голковода 5 відносно другого повзуна - 7. Крім того, нижня головка шатуна 3 при взаємодії з коромисломкулісою 9 отримує також горизонтальну складову руху, яка передається другому повзуну 7 з голководом 5. При цьому горизонтальні переміщення голки є поступальними, тому вона під час транспортування постійно перпендикулярна до поверхні матеріалу (Фіг.4), тобто кут дорівнює нулю. Використання такого механізму в швейних машинах з комбінованим транспортом матеріалу дозволить покращити якість його транспортування, особливо матеріалу, що має значну товщину. 5 Комп’ютерна верстка Л. Ціхановська 49450 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNeedle mechanism of sewing machine with combined transport of material
Автори англійськоюHorobets Vasyl Andriiovych
Назва патенту російськоюМеханизм иглы швейной машины с комбинированным транспортом материала
Автори російськоюГоробец Василий Андреевич
МПК / Мітки
МПК: D05B 3/02
Мітки: матеріалу, голки, швейної, механізм, транспортом, машини, комбінованим
