Розпилювальний концентратор

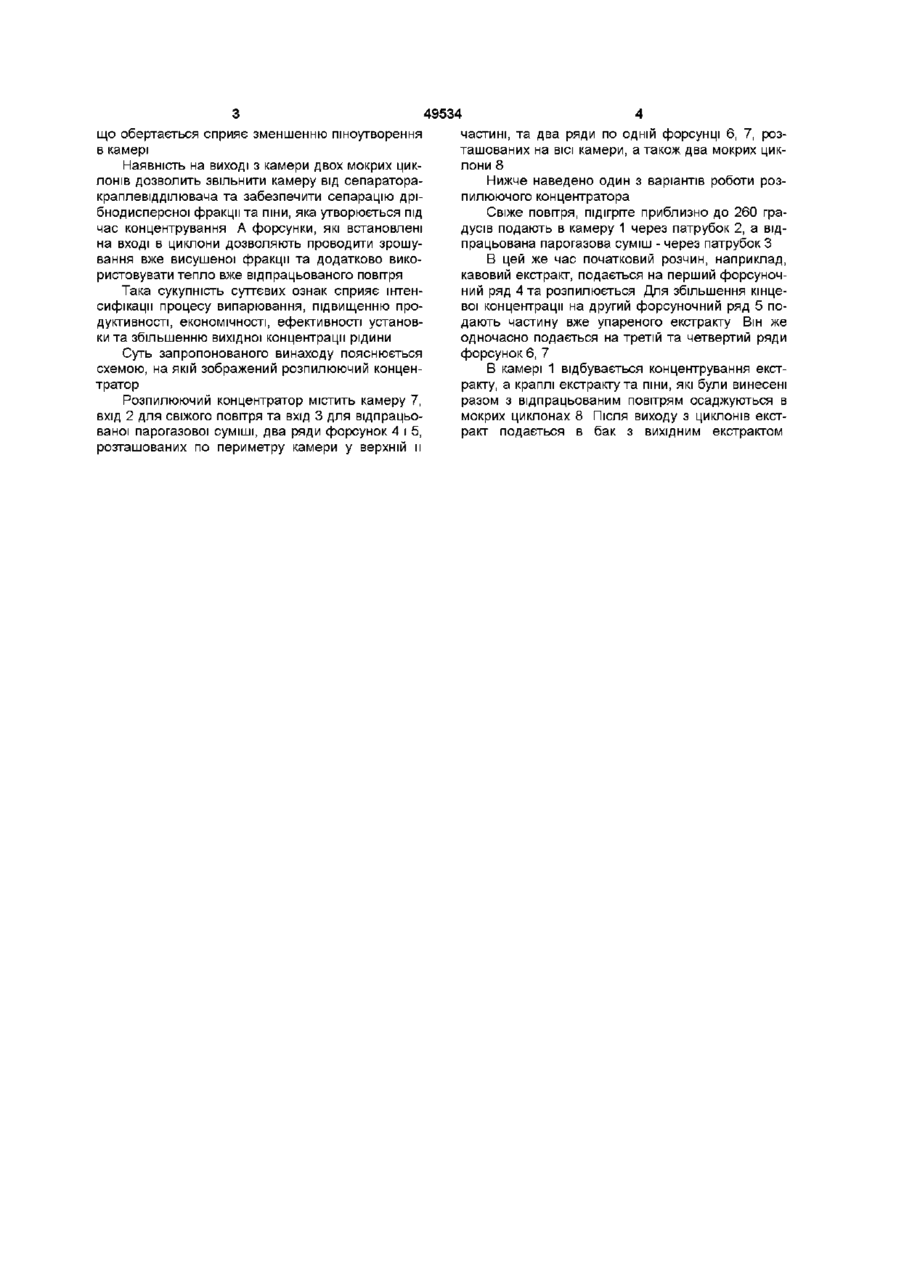

Розпилювальний концентратор, який містить камеру розпилювання з рядом форсунок, які розташовані по и периметру та форсунку, розташовану на вертикальній осі камери нижче ряду форсунок, який відрізняється тим, що камера додатково оснащена принаймні ще одним рядом форсунок, розташованим в верхній частині камери, нижче існуючого ряду та принаймні ще однією форсункою, яка розміщена на осі камери, нижче першої, а також пшогасником у вигляді сітки, що обертається, і розміщеним у нижній частині камери, крім того нижня частина камери з'єднана з двома циклонами за допомогою вихідних патрубків, обладнаних форсунками Винахід відноситься до апаратів, призначених для концентрування і може бути застосований у харчовій промисловості для отримання сухої розчинної кави або сухого молока Відома установка випарювального агрегату, яка включає в себе камеру, декілька розпилювачів та вхід для повітря, який з'єднаний з циклоном [Японія, а з 54-28627, кл F26B3/12 1974] Недоліком цієї установки є низька продуктивність та інтенсивність процесу концентрування, яка пов'язана з тим, що в установці використовується тільки вторинне повітря, крім того в ній неефективно використовується об'єм камери Найбільш близьким технічним рішенням до винаходу, що заявляється, є установка випарювально-сушильного рециркуляційного агрегату ІСАР700, що містить розпилювачі, два входи для повітря та сепаратор [рекламний проспект ІСАР-700] Відома установка частково ліквідує перелічені недоліки за рахунок вводу свіжого підігрітого повітря та більш раціонального розташування розпилювачів Однак основним недоліком роботи цієї установки є те, що в результаті різкого збільшення швидкості парогазової суміші в нижній частині камери, в МІСЦІ встановлення сепаратора виникає значне ціноутворення Крім того об'єм камери недостатньо зрошується В основу винаходу поставлена задача вдосконалення відомої установки шляхом модифікації конструкції камери, яка додатково наділяється ще одним рядом форсунок, розташованим в верхній частині камери, що сприяє більшому зрошенню камери, а встановлення пшогасника запобігає значному ціноутворенню За рахунок цього збільшується продуктивність, економічність та ефективність розпилюючого концентратора Поставлена задача вирішується тим, що розпилюючий концентратор, який містить камеру розпилювання з рядом форсунок, які розташовані по її периметру та форсунку, розташовану на вертикальній ВІСІ камери, нижче ряду форсунок, згідно винаходу, камера додатково наділена принаймні ще одним рядом форсунок, розташованим в верхній частині камери, нижче існуючого ряду та принаймні ще однією форсункою, яка розміщена на ВІСІ камери нижче першої, а також пшогасником, у вигляді сітки, що обертається, і розміщеним у нижній частині камери, крім того на виході з камери розташовані циклони, які обладнані на вході форсунками Наділення камери принаймні ще одним рядом форсунок, розташованих по и периметру та принаймні однією форсункою, розташованою на ВІСІ камери, через які проходить упарена рідина на рециркуляцію, дозволяє збільшити ступінь зрошування та збільшити вихідну концентрацію, що підвищить продуктивність при подальшій обробці розчину Наділення камери піногасником у вигляді сітки, CO Ю 49534 що обертається сприяє зменшенню пшоутворення в камері Наявність на виході з камери двох мокрих циклонів дозволить звільнити камеру від сепараторакраплевідділювача та забезпечити сепарацію дрібнодисперсної фракції та піни, яка утворюється під час концентрування А форсунки, які встановлені на вході в циклони дозволяють проводити зрошування вже висушеної фракції та додатково використовувати тепло вже відпрацьованого повітря Така сукупність суттєвих ознак сприяє інтенсифікації процесу випарювання, підвищенню продуктивності, економічності, ефективності установки та збільшенню вихідної концентрації рідини Суть запропонованого винаходу пояснюється схемою, на якій зображений розпилюючий концентратор Розпилюючий концентратор містить камеру 7, вхід 2 для свіжого повітря та вхід 3 для відпрацьованої парогазової суміші, два ряди форсунок 4 і 5, розташованих по периметру камери у верхній и частині, та два ряди по одній форсунці 6, 7, розташованих на ВІСІ камери, а також два мокрих циклони 8 Нижче наведено один з варіантів роботи розпилюючого концентратора Свіже повітря, підігріте приблизно до 260 градусів подають в камеру 1 через патрубок 2, а відпрацьована парогазова суміш - через патрубок З В цей же час початковий розчин, наприклад, кавовий екстракт, подається на перший форсуночнии ряд 4 та розпилюється Для збільшення кінцевої концентрації на другий форсуночнии ряд 5 подають частину вже упареного екстракту Він же одночасно подається на третій та четвертий ряди форсунок 6, 7 В камері 1 відбувається концентрування екстракту, а краплі екстракту та піни, які були винесені разом з відпрацьованим повітрям осаджуються в мокрих циклонах 8 Після виходу з циклонів екстракт подається в бак з вихідним екстрактом 49534 свіже повітря на змінкяня зввхідвмм розчином ввсушврку Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
