Шламовий концентратор

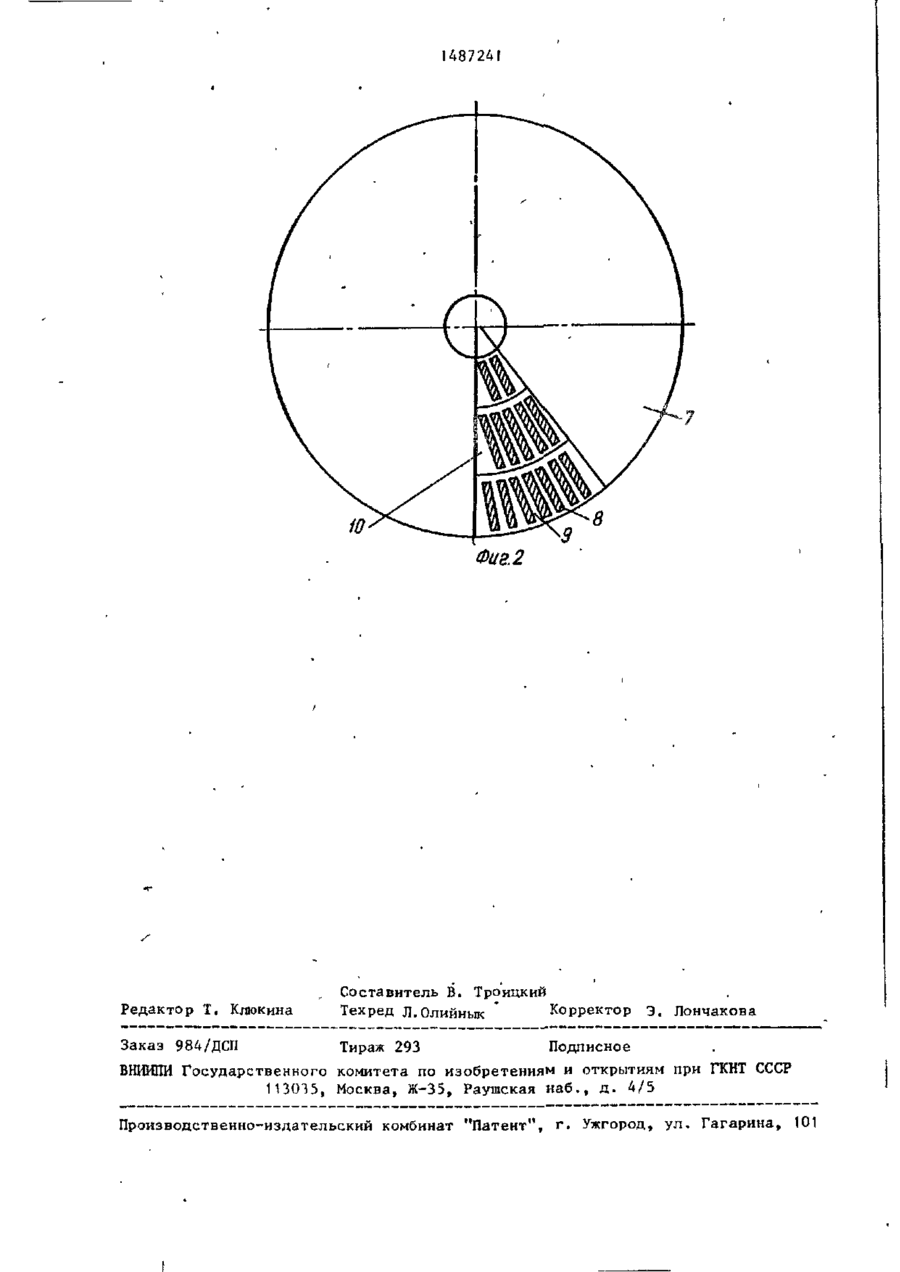

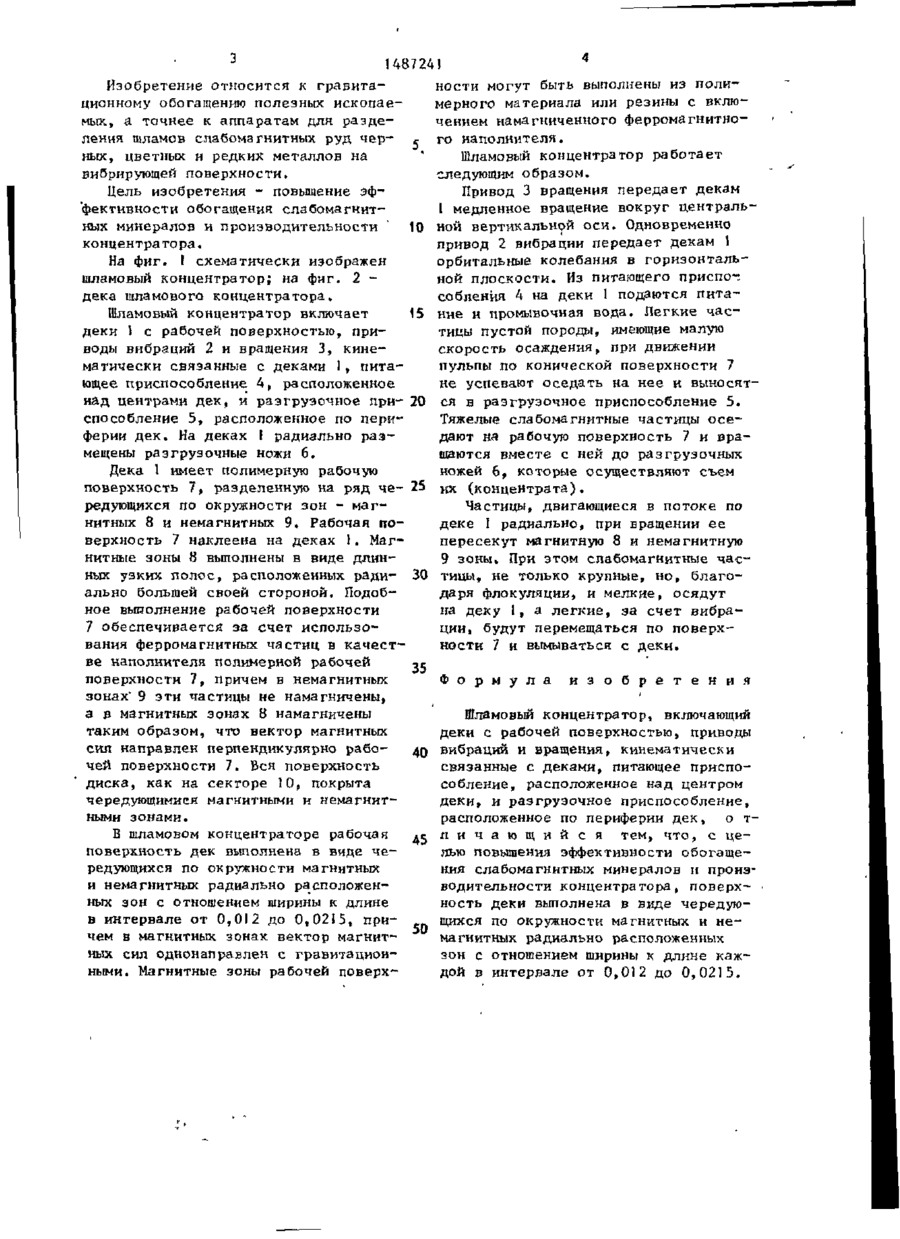

Изобретение относится к гравитационному обогащению попезных ископаемых и м.б. использовано для разделения шламов слабомагнитных руд черных, цветных и редких металлов. Цель - повышение эффективности обогащения слабомагнитных минералов и производительности концентратора. Шламовый концентратор состоит из на бора дек (Д) І с полимерной рабочей поверхностью, привода 2 вибрации, привода 3 вращения, передающих движение Д 1. Над Д 1 в центре установлено приспо со бление 4 для пода чи воды и питания. На Д 1 размещены разгрузочные ножи 6. Под Д ! на периферии расположено разгрузочное приспособление 5. Рабочая поверхность Д I разделена на ряд чередующихся по окружности магнитных и немагнитных зон. Отношение длины к ширине каждой зоны находится в диапазоне от 0,012 до 0,0215. Привод 3 вращения передает Д 1 вращательное движение, а привод 2 вибрации передает Д 1 орбиталь- а ные колебания. Из питающего приспособления 4 на Д 1 подаются питание и промывочная вода. Легкие частицы пустой породы выносятся в разгрузочное приспособление 5. Тяжелые слабомагнитные частицы оседают на рабочей поверхности Д 1 и вращаются вместе с ней до разгрузочных ножей 6, которые осуществляют их съем. Эффективность разделения возрастает на 7-12%. 2 ил. S N3 22-89 czn 48724! ности могут быть выполнены из полиИзобретение относится к гравитамерного материала или резины с вклюционному обогащению полезных ископаечением намагниченного ферромагнитномых, а точнее к аппаратам для раздего наполнителя. ления шламов слабомагнитных руд черных, цветных и редких металлов на Шламовый концентратор работает вибрирующей поверхности. следующим образом. Привод 3 вращения передает декам Цель изобретения - повышение эф1 медленное вращение вокруг централь'фективности обогащения слабомагнитных минералов и производительности 10 ной вертикальній о с и . Одновременно привод 2 вибрации передает декам 1 концентратора. орбитальные колебания в горизонтальНа фиг. 1 схематически изображен ной плоскости. Из питающего приспошламовый концентратор; на фиг. 2 собления 4 на деки 1 подаются питадека шламового концентратора. ние и промывочная вода. Легкие ч а с Шламовый концентратор включает 15 тицы пустой породы, имеющие малую деки 1 с рабочей поверхностью, прискорость осаждения, при движении воды вибраций 2 и вращения 3, кинепульпы по конической поверхности 7 матически связанные с деками 1, питане успевают оседать на нее и выносятющее приспособление 4, расположенное над центрами дек, и разгрузочное при- 20 ся в разгрузочное приспособление 5. Тяжелые слабомагнитные частицы о с е способление 5, расположенное по перидают на рабочую поверхность 7 и враферии д е к . На деках 1 радиально р а з щаются вместе с ней до разгрузочных мещены разгрузочные ножи 6. ножей 6, которые осуществляют съем Дека 1 имеет полимерную рабочую их (концентрата). поверхность 7, разделенную на ряд че- 25 редующихся по окружности зон - магЧастицы, двигающиеся в потоке по нитных 8 и немагнитных 9. Рабочая подеке I радиально, при вращении ее верхность 7 наклеена на деках 1. Магпересекут магнитную 8 и немагнитную нитные зоны 8 выполнены в виде длин9 зоны. При этом слабомагнитные ч а с ных узких полос, расположенных ради- 30 тицы, не только крупные, но, благоально большей своей стороной. Подобдаря флокуляции, и мелкие, осядут ное выполнение рабочей поверхности па деку 1, а легкие, за счет вибра7 обеспечивается за счет использоции, будут перемещаться по поверхвания ферромагнитных частиц в к а ч е с т ности 7 и вымываться с деки. ве наполнителя полимерной рабочей 35 поверхности 7, причем в немагнитных Ф о р м у л а и з о б р е т е н и я зонах" 9 эти частицы не намагничены, а в магнитных зонах 8 намагничены Шламовый концентратор, включающий таким образом, что вектор магнитных деки с рабочей поверхностью, приводы сил направлен перпендикулярно рабо40 вибраций и вращения, кинематически чей поверхности 7. Бея поверхность связанные с деками, питающее присподиска, как на секторе 10, покрыта собление, расположенное над центром чередующимися магнитными и немагнитдеки, и разгрузочное приспособление, ными зонами. расположенное по периферии д е к , о тл и ч а ю щ и й с я тем, что, с цеВ шламовом концентраторе рабочая лью повышения эффективности обогащеповерхность дек выполнена в виде ч е ния слабомагнитных минералов и произредующихся по окружности магнитных водительности концентратора, поверх- < и немагнитных радиально расположенность деки выполнена в виде чередуюных зон с отношением ширины к длине щихся по окружности магнитных и н е в интервале от 0,012 до 0,0215, причем в магнитных зонах вектор магнит- 50 магнитных радиально расположенных зон с отношением ширины к длине кажных сил однонаправлен с гравитациондой в интервале от 0,012 до 0,0215. ными. Магнитные зоны рабочей поверх 1487241 8 10 Фа г. 2 Редактор Т. Клюкина Составитель В. Троицкий Техред Л.Олийнык * Корректор Заказ 984/ДСП Тираж 293 г Э. Лончакова Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113015, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
