Концентратор вітрової енергії

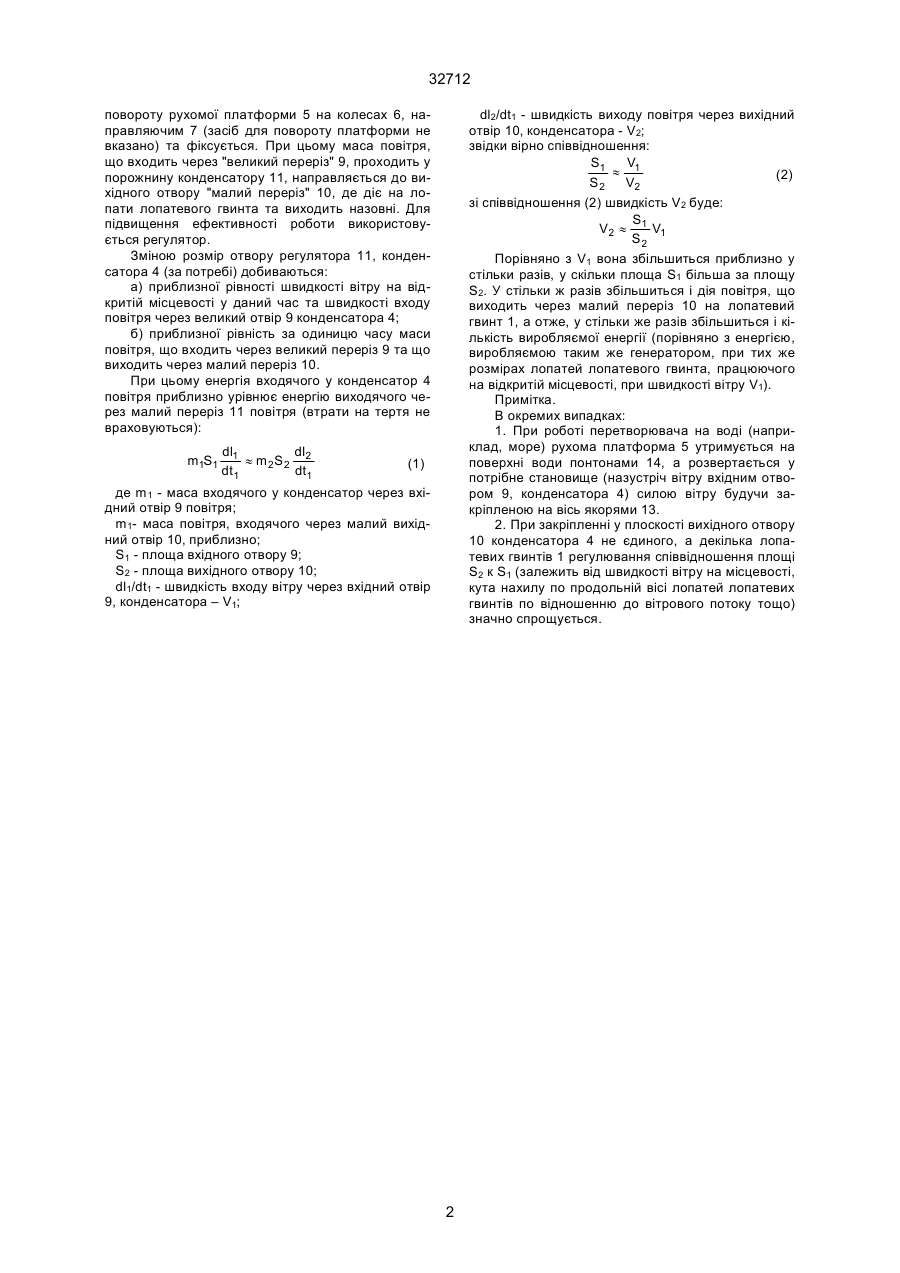

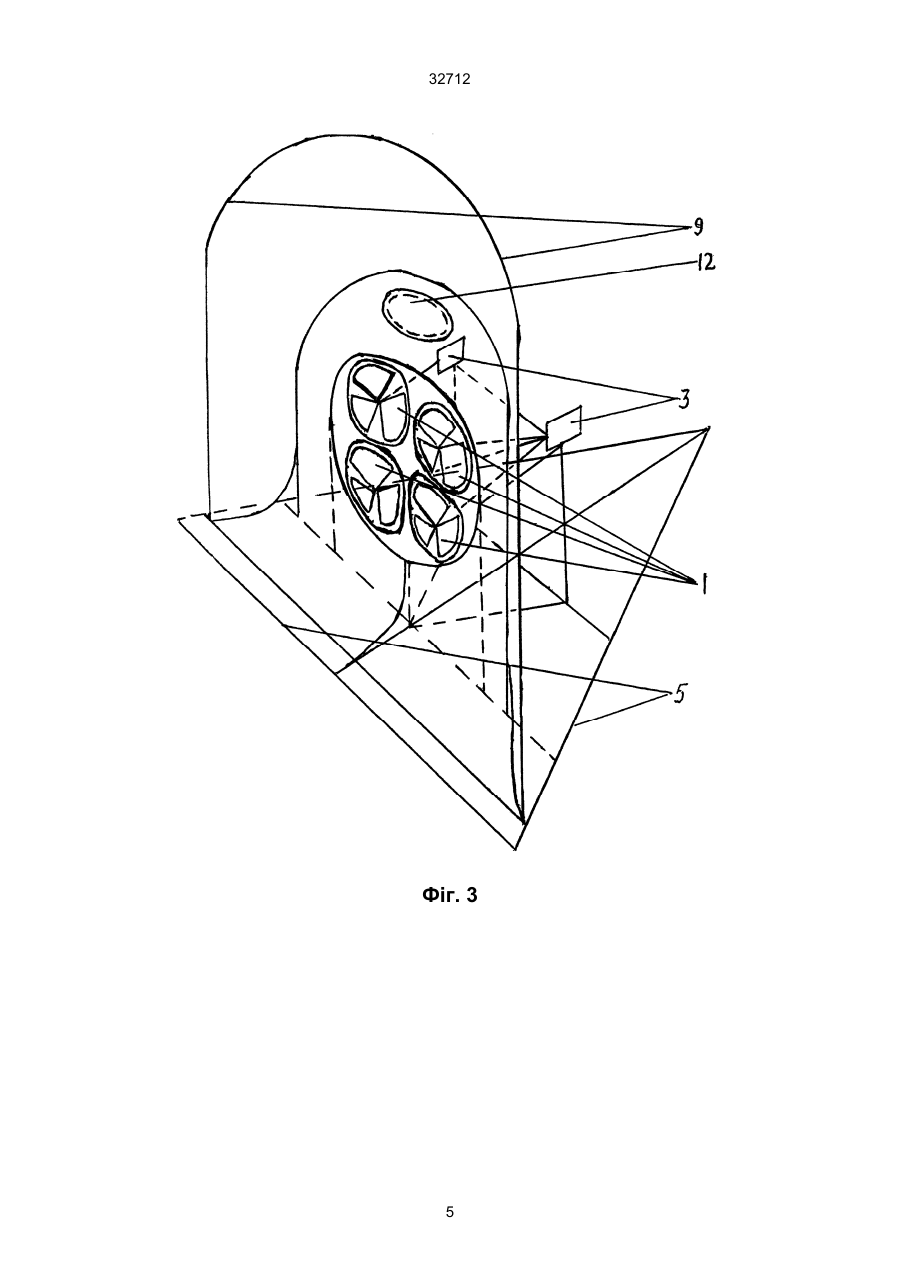

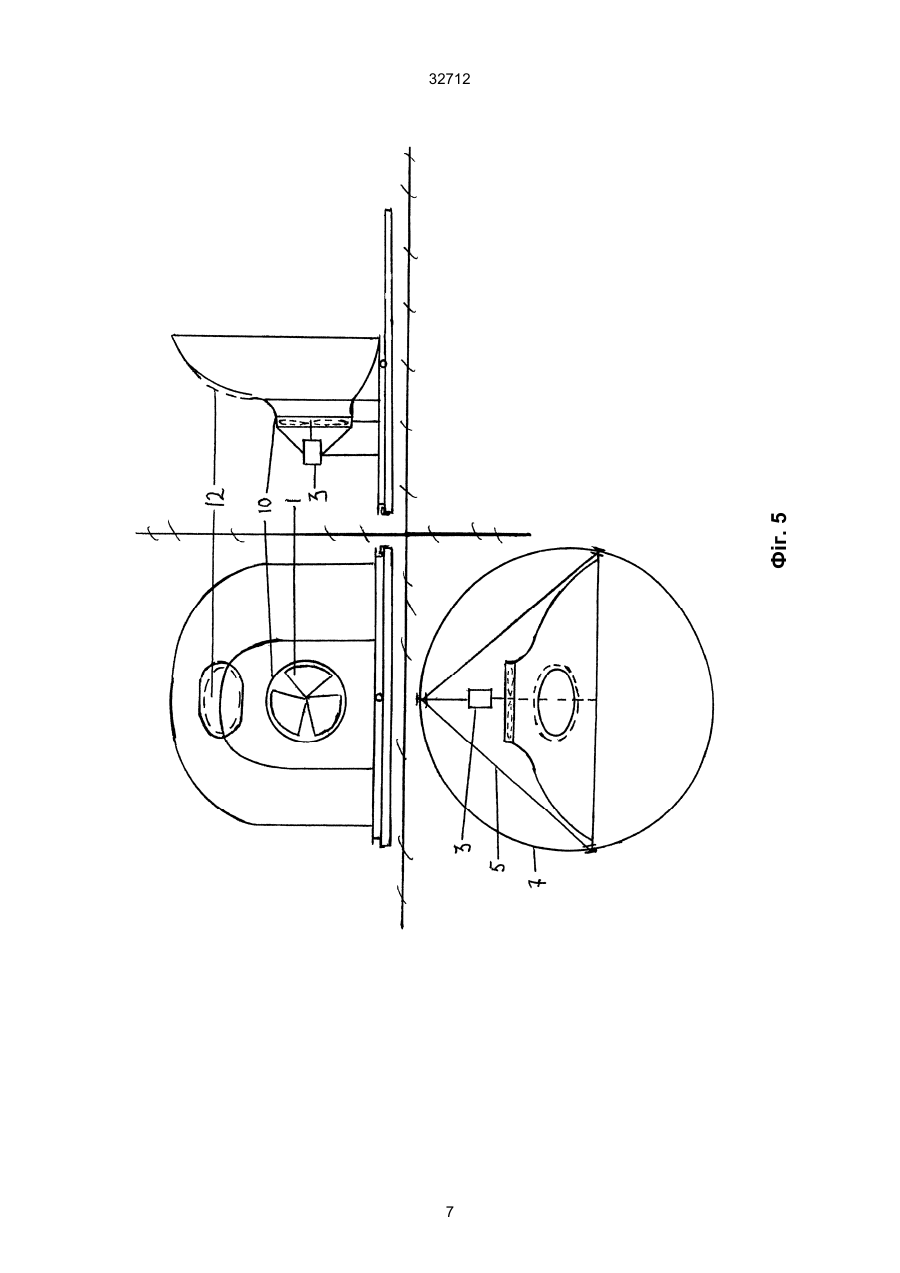

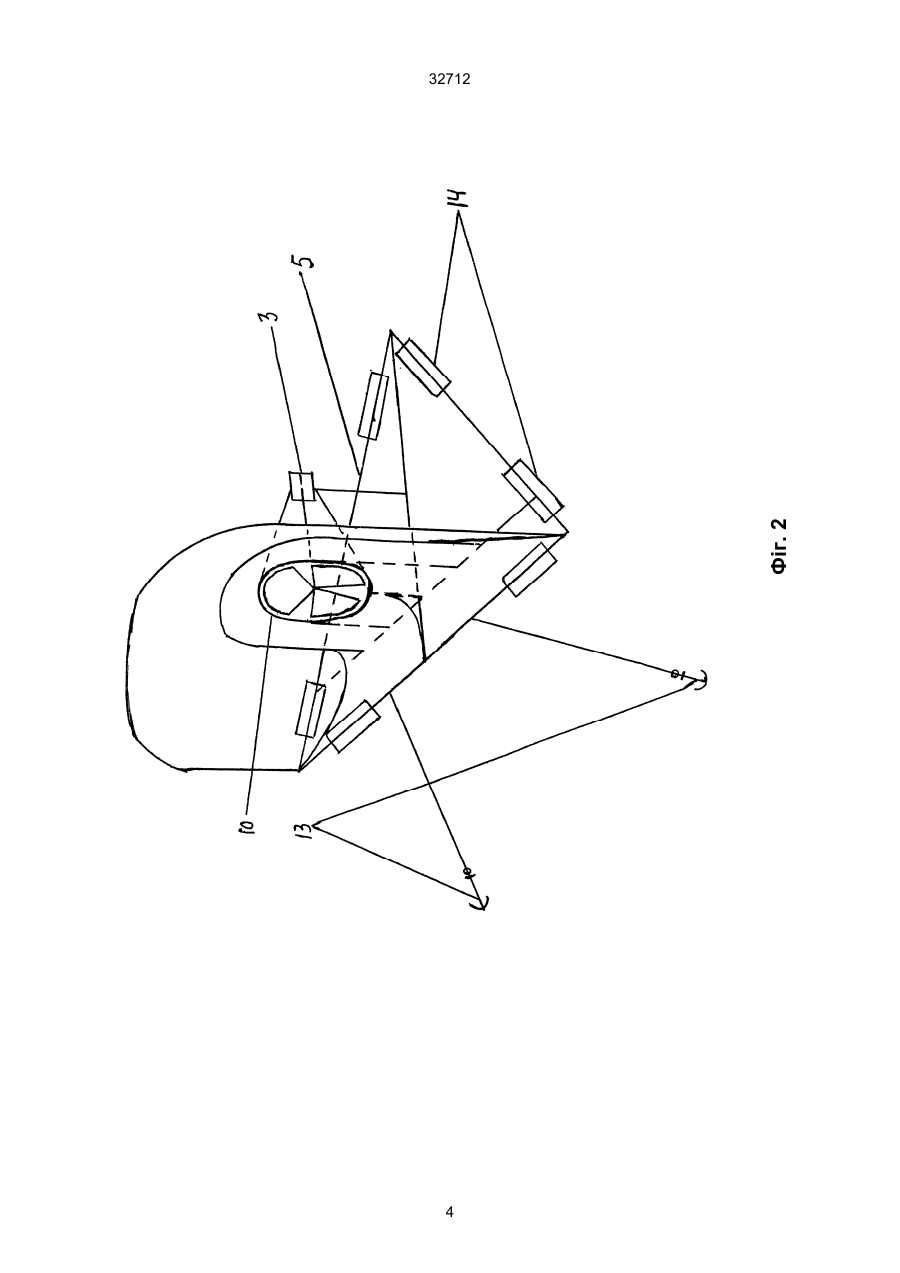

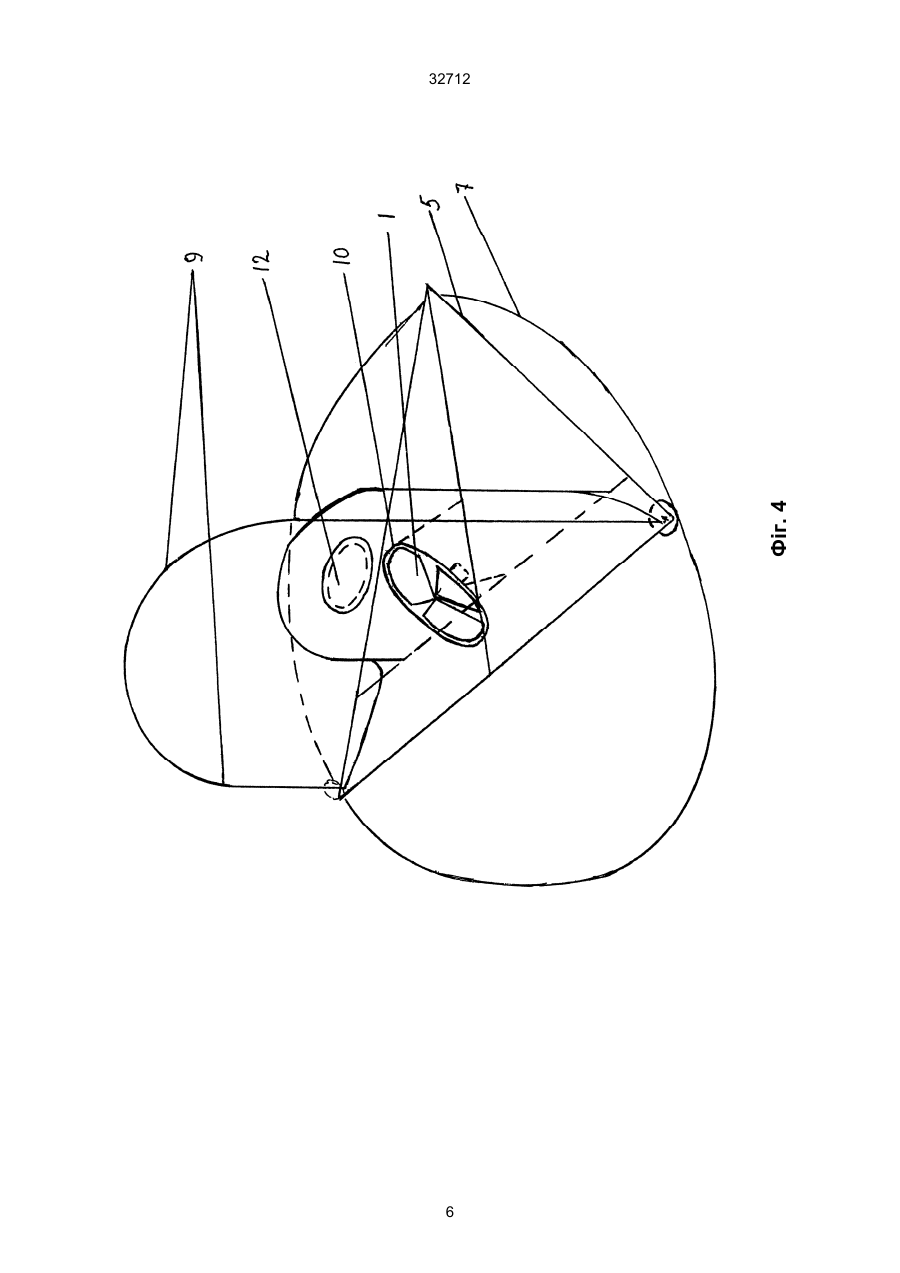

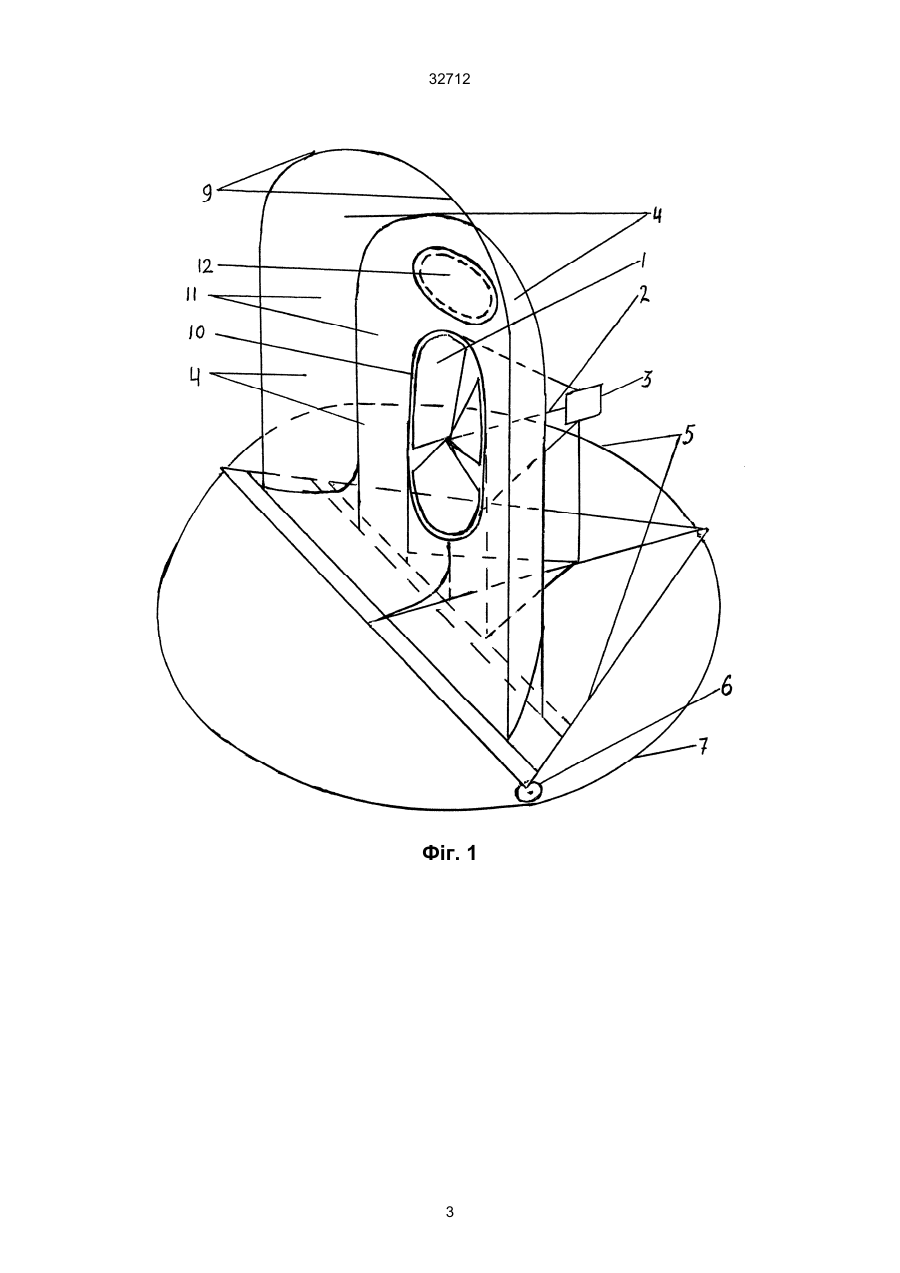

Концентратор вітрової енергії, що містить робоче колесо, встановлене на валу ротора електрогенератора, який відрізняється тим, що він оснащений накопичувачем вітру, виконаним у вигляді конусної оболонки, встановленої перед робочим колесом, причому робоче колесо розміщене в площині меншого отвору оболонки. (19) (21) 98020781 (22) 16.02.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Братанов Олександр Миколайович (73) Братанов Олександр Миколайович 32712 повороту рухомої платформи 5 на колесах 6, направляючим 7 (засіб для повороту платформи не вказано) та фіксується. При цьому маса повітря, що входить через "великий переріз" 9, проходить у порожнину конденсатору 11, направляється до вихідного отвору "малий переріз" 10, де діє на лопати лопатевого гвинта та виходить назовні. Для підвищення ефективності роботи використовується регулятор. Зміною розмір отвору регулятора 11, конденсатора 4 (за потребі) добиваються: а) приблизної рівності швидкості вітру на відкритій місцевості у даний час та швидкості входу повітря через великий отвір 9 конденсатора 4; б) приблизної рівність за одиницю часу маси повітря, що входить через великий переріз 9 та що виходить через малий переріз 10. При цьому енергія входячого у конденсатор 4 повітря приблизно урівнює енергію виходячого через малий переріз 11 повітря (втрати на тертя не враховуються): m1S1 dl1 dl » m 2S 2 2 dt 1 dt1 dl2/dt1 - швидкість виходу повітря через вихідний отвір 10, конденсатора - V2; звідки вірно співвідношення: S1 V » 1 (2) S2 V2 зі співвідношення (2) швидкість V2 буде: S V2 » 1 V1 S2 Порівняно з V1 вона збільшиться приблизно у стільки разів, у скільки площа S1 більша за площу S2. У стільки ж разів збільшиться і дія повітря, що виходить через малий переріз 10 на лопатевий гвинт 1, а отже, у стільки же разів збільшиться і кількість виробляємої енергії (порівняно з енергією, виробляємою таким же генератором, при тих же розмірах лопатей лопатевого гвинта, працюючого на відкритій місцевості, при швидкості вітру V1). Примітка. В окремих випадках: 1. При роботі перетворювача на воді (наприклад, море) рухома платформа 5 утримується на поверхні води понтонами 14, а розвертається у потрібне становище (назустріч вітру вхідним отвором 9, конденсатора 4) силою вітру будучи закріпленою на вісь якорями 13. 2. При закріпленні у плоскості вихідного отвору 10 конденсатора 4 не єдиного, а декілька лопатевих гвинтів 1 регулювання співвідношення площі S2 к S1 (залежить від швидкості вітру на місцевості, кута нахилу по продольній вісі лопатей лопатевих гвинтів по відношенню до вітрового потоку тощо) значно спрощується. (1) де m 1 - маса входячого у конденсатор через вхідний отвір 9 повітря; m1- маса повітря, входячого через малий вихідний отвір 10, приблизно; S1 - площа вхідного отвору 9; S2 - площа вихідного отвору 10; dl1/dt1 - швидкість входу вітру через вхідний отвір 9, конденсатора – V1; 2 32712 Фіг. 1 3 Фіг. 2 32712 4 32712 Фіг. 3 5 Фіг. 4 32712 6 Фіг. 5 32712 7 32712 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
