Пневматичний висівний апарат

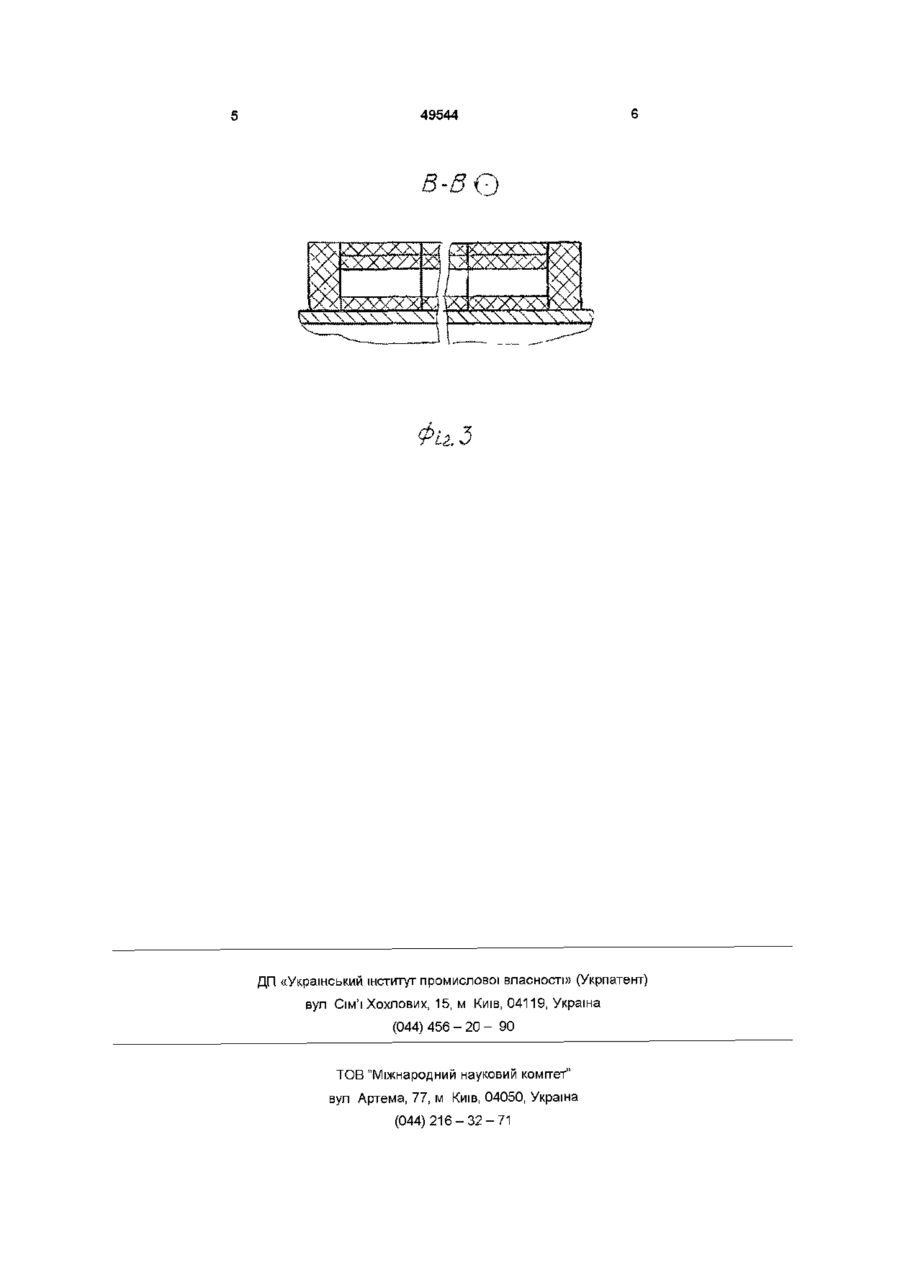

Пневматичний висівний апарат, що складається з бункера для насіння і прилягаючого до нього висівного барабана з присмоктувальними отворами на його ЗОВНІШНІЙ частині та контактуючих з його поверхнею роликів, який відрізняється Винахід відноситься до сільськогосподарського машинобудування, а саме до посівної техніки і може бути використаний в сівалках точного висіву насіння різноманітних культур Відомий пневматичний висіваючий аппарат, що складається з бункера для насіння, висіваючого барабана з напівсферичними комірками з наскрізним отвором і розміщеним в барабані роликом - відсікачем вакууму (А С СРСР № 563939) Недоліками вищезгаданого висіваючого апарату є складність конструкції, що зумовлена наявністю ПОСТІЙНОДІЮЧОГО пристрою для створення вакууму, а також трудомістким регулюванням при переході на ІНШІ культури Найбільш подібним по технічній суті є пневматичний висіваючий аппарат, що складається з бункера для насіння, висіваючого барабана з напівсферичними комірками, що оснащені двома наскрізними присмоктуючими отворами, а також роликом-відсікачем вакууму у формі жолоба, що відповідає формі комірок (А С СРСР № 856402) Недоліком даного прототипу є складність конструкції, що зумовлена наявністю ПОСТІЙНОДІЮЧОГО енергомісткого пристрою для створення і підтримування вакууму Технічне завдання - створення висіваючого апарату, шляхом виконання на поверхні барабана еластичного обруча з внутрішніми камерами та тим, що барабан виконано збірним - з труби, на котрій змонтовано еластичний обруч з виконаними у ньому, з певним кроком, камерами, котрі з'єднані каналами з виконаними на його ЗОВНІШНІЙ поверхні впадинами, та змінну еластичну манжету з виступами, в котрих розміщені канали, що закінчуються насіннєвими гніздами, причому виступи змінної еластичної манжети фіксуються у впадинах обруча і канали змінної еластичної манжети співпадають з каналами обруча, а контактуючі з поверхнею барабана ролики, котрі при обертанні натискають через змінну еластичну манжету на середину кожної камери обруча, виконані профільованими з кроком виступів, що відповідає кроку камер обруча змінної еластичної манжети з виступами, в яких розміщені насіннєві гнізда, що зв'язані каналами з внутрішніми камерами обруча для забезпечення точного поштучного, або групового висіву насіння різноманітних сільськогосподарських культур без використання ПОСТІЙНОДІЮЧИХ пристроїв для створення і підтримування вакууму, чи надлишкового тиску, та з мінімальною трудомісткістю переналагоджування при переході на ІНШІ культури Поставлене завдання вирішується запропонованою конструкцією пневматичного висіваючого апарату, котрий складається з бункера для насіння і прилягаючого до нього висівного барабана з присмоктуючими отворами на його ЗОВНІШНІЙ частині, причому барабан виконано збірним - з труби, на котрій змонтовано еластичний Обруч з, виконаними у ньому з певним кроком, камерами котрі з'єднанні каналами з, виконаними на його ЗОВНІШНІЙ поверхні, впадинами, та змінну еластичну манжету з виступами в котрих розміщені канали, що закінчуються насіннєвими гніздами, причому виступи змінної еластичної манжети фіксуються у впадинах обруча і канали змінної еластичної манжети співпадають з каналами обруча, а, контактуючі з поверхнею барабана, ролики, котрі при обертанні натискають через змінну еластичну манжету на середину кожної камери обруча, виконані профільованими з кроком виступів, що відповідає кро ю 49544 кові камер обруча Технічна суть винаходу пояснюється фігурами графічного зображення, де на фіг 1 представлено загальний вигляд висіваючого апарату в розрізі, на фіг 2 - елемент А по фіг 1 в збільшеному вигляді, на фіг 3 - розріз В-В по фіг 2 На фіг 1 бункер для насіння 1 з лотком 2, заслінкою 3 та гребінкою 4 прилягає до збірного висіваючого барабана Б, котрий складається з труби 5, зафіксованого шпонкою 6 на трубі 5, обруча 7 та змінної манжети 8, виготовлених з еластичного матеріалу, наприклад гуми В обручі 7 з певним кроком виконані камери 7а з'єднані каналами з впадинами (фіг 2) Змінна манжета 8 (фіг 2) своїми виступами з каналами та насіннєвими гніздами 8а поміщається у впадинах обруча 7 і фіксується у ньому, при цьому канали змінної манжети 8 співпадають з каналами обруча 7 Розміщені в корпусі апарату (фіг 1), ролики 9 та 10 кінематично зв'язані з барабаном Б і контактують із зовнішньою поверхнею манжети 8, причому напрям обертання роликів 9 і 10 протилежний напряму обертання барабана Б, а виступи роликів 9 і 10 виконані з кроком, що відповідає крокові камер 7а і співпадають з їх серединами На корпусі апарату також змонтовані кожух 11 та насіннєпровід 12 Аппарат працює наступним чином При обер Фіг танні барабана Б і ролика 9, останній своїм виступом натискає через змінну манжету 8 на зовнішню частину камери 7а обруча 7 За рахунок зменшення об'єму камери 7а, повітря через канали обруча і манжети та насіннєве гніздо 8а змінної манжети 8 виходить в бункер 1 При подальшому обертанні барабана Б виступ ролика 9 виходить з контакту з камерою 7а, еластичні стінки котрої відновлюють свою попередню форму, завдяки цьому відбувається всмоктування повітря в камеру 7а і насіннєве гніздо 8а змінної манжети 8 заповнюється насінням Пишні насінини, що потрапили в насіннєве гніздо 8а зчісується гребінкою 4 При подальшому обертанні барабана Б випаданню насінин з насіннєвих гнізд 8а в зоні між бункером 1 і роликом 10 запобігає кожух 11 При ПІДХОДІ насіннєвого гнізда 8а з насіниною до ролика 10, останній натискає своїм виступом через змінну манжету 8 на середину камери 7а, при цьому и об'єм зменшується, а надлишкове повітря виходить через канали обруча 7 і змінної манжети 8 виштовхуючи насінину з насіннєвого гнізда 8а в насіннєпровід 12 Легкозмінні манжети з різними за формою та розмірами насіннєвими гніздами дають можливість виконувати груповий чи поштучний висів насіння різних сільськогосподарських культур без трудомісткого переналагоджування висівачого апарату 49544 •во Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
