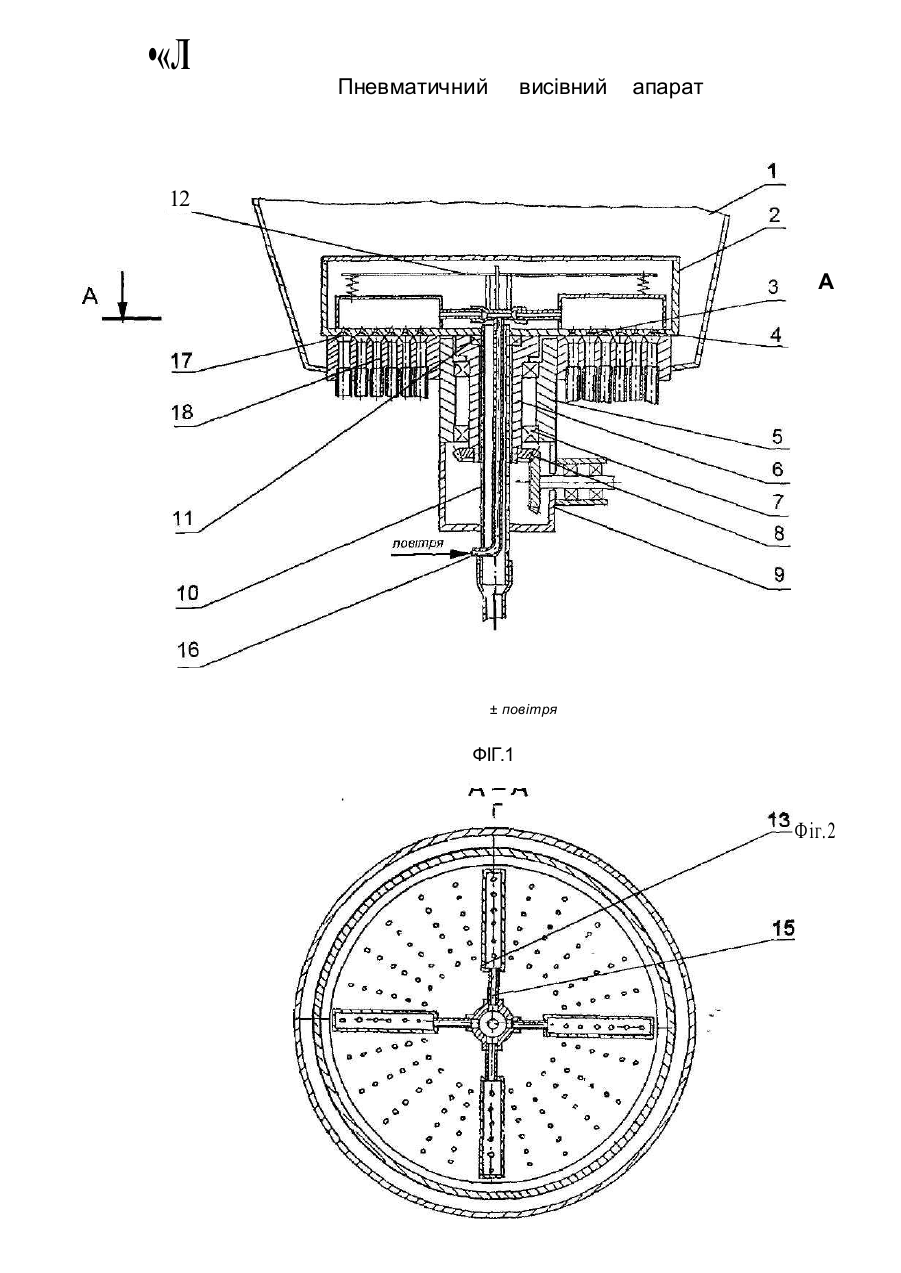

Пневматичний висівний апарат

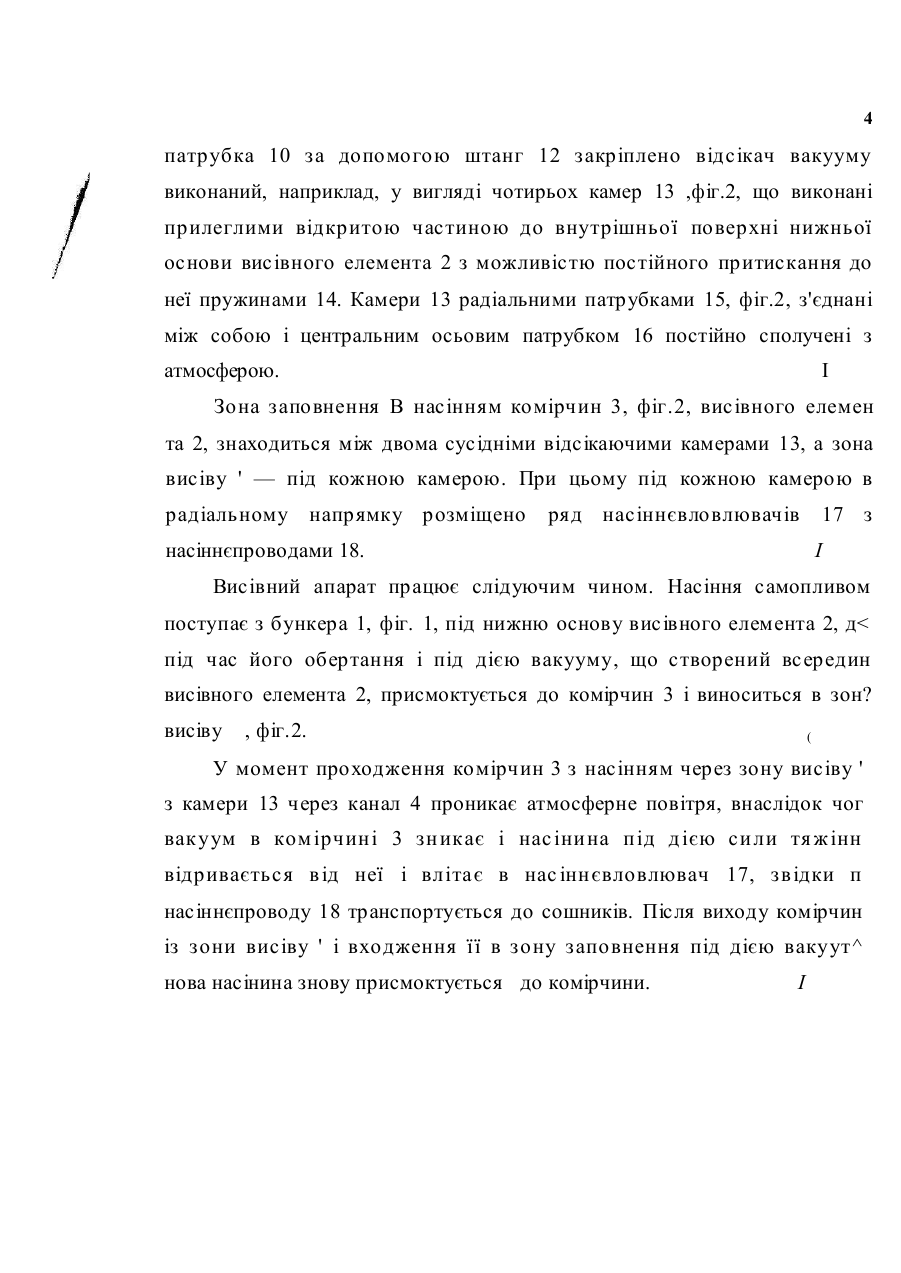

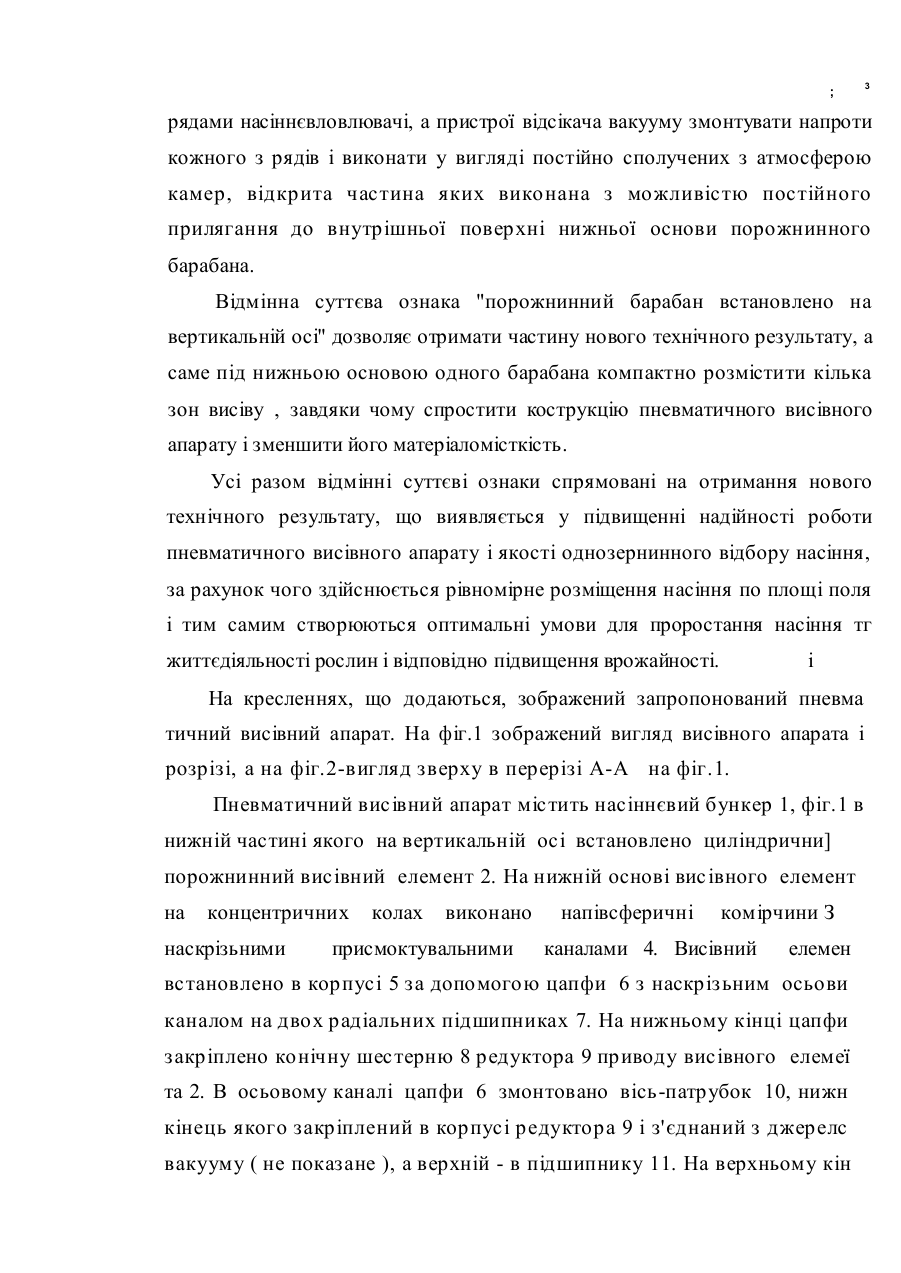

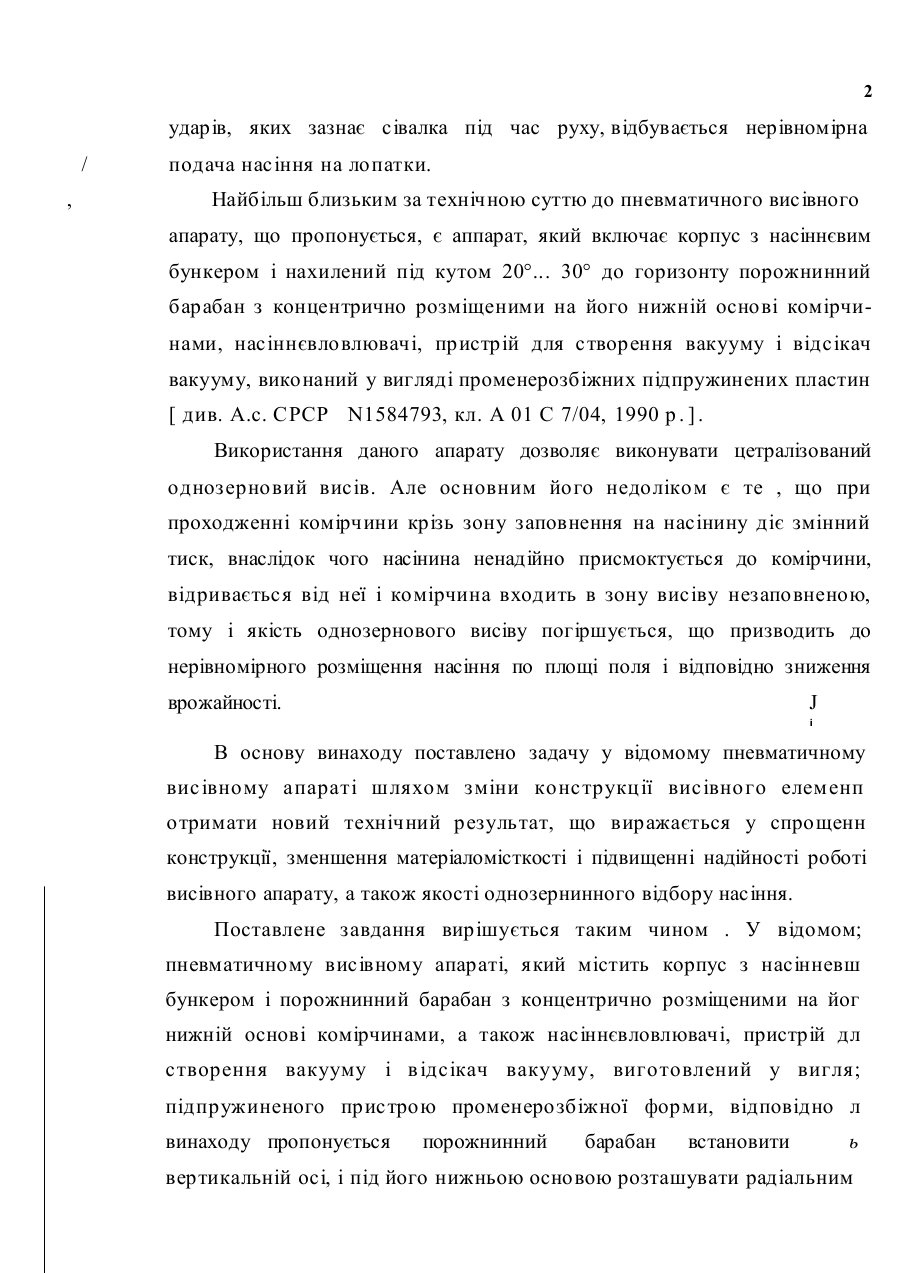

МПК6 ПН ЕВ М АТ ИЧ НИ Й A 01 С 7/04 ВИС І В НИ Й і АП АР АТ Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний на сівалках точного висіву зернових культур. Відомий пневматичний висівний апарат , який включає бункер і висівний елемент, що виконаний у вигляді порожнинного барабана з горизонтальною віссю обертання на поверхні якого в діаметральних пло щинах розміщені напівс фер ичні комірч ини для нас іння з наскрізьними присмоктувальними каналами, при цьому в середині барабана встановлено валець-відсікач вакууму, а напроти нього під барабаном встановлено насіннєвловлювач [ див. А.с. СРСР, N 856402, кл. А 01 С 7/04, 1981 p. ]. Зазначений апарат забезпечує централізований однозернинний висів. Але він має ряд суттєвих недоліків: внаслідок постійного підсмоктування повітря і руху його в одному напрямку через присмоктуючі канали, відбувається забивання каналів дрібними частинками і в комірчинах не створюється розрідження і до них не присмоктується насіння. Це викликає пропуски в рядках і тим самим порушується рівномірність висіву, що призводить до зниження врожайності. Крім цього такий апарат є матеріаломістким, поскільки висів насіння здійснюється тільки в одній зоні. Відомий також пневматичний висівний апарат, який включає бункер, пристрій для нагнітання повітря з повітряними соплами і корпус з горизонтально встановленим висівним диском на торцьовій поверхні якого розміщені комірки для насіння та насіннєпровід, кожна частина якого з'єднана з бункером, а верхня прилягає до розподільного конуса під яким розміщені лопаткові спрямовувачі насіння та повітряні сопла [див. А.С. СРСР, N649352, кл. А 01 С 7/04, 1979 p.] . Проте і цей апарат не забезпечує точного висіву насіння, оскільки внаслідок інтенсивних 2 ударів, яких зазнає сівалка під час руху, відбувається нерівномірна / , подача насіння на лопатки. Найбільш близьким за технічною суттю до пневматичного висівного апарату, що пропонується, є аппарат, який включає корпус з насіннєвим бункером і нахилений під кутом 20°... 30° до горизонту порожнинний барабан з концентрично розміщеними на його нижній основі комірчинами, насіннєвловлювачі, пристрій для створення вакууму і відсікач вакууму, виконаний у вигляді променерозбіжних підпружинених пластин [ див. А.с. СРСР N1584793, кл. А 01 С 7/04, 1990 р . ] . Використання даного апарату дозволяє виконувати цетралізований однозерновий висів. Але основним його недоліком є те , що при проходженні комірчини крізь зону заповнення на насінину діє змінний тиск, внаслідок чого насінина ненадійно присмоктується до комірчини, відривається від неї і комірчина входить в зону висіву незаповненою, тому і якість однозернового висіву погіршується, що призводить до нерівномірного розміщення насіння по площі поля і відповідно зниження врожайності. J і В основу винаходу поставлено задачу у відомому пневматичному висівному апараті шляхом зміни конструкції висівного елеменп отримати новий технічний результат, що виражається у спрощенн конструкції, зменшення матеріаломісткості і підвищенні надійності роботі висівного апарату, а також якості однозернинного відбору насіння. Поставлене завдання вирішується таким чином . У відомом; пневматичному висівному апараті, який містить корпус з насінневш бункером і порожнинний барабан з концентрично розміщеними на йог нижній основі комірчинами, а також насіннєвловлювачі, пристрій дл створення вакууму і в ідсікач вакууму, виготовлений у вигля; підпружиненого пристрою променерозбіжної форми, відповідно л винаходу пропонується порожнинний барабан встановити ь вертикальній осі, і під його нижньою основою розташувати радіальним ; 3 рядами насіннєвловлювачі, а пристрої відсікача вакууму змонтувати напроти кожного з рядів і виконати у вигляді постійно сполучених з атмосферою камер, відкрита частина яких виконана з можливістю постійного прилягання до внутрішньої поверхні нижньої основи порожнинного барабана. Відмінна суттєва ознака "порожнинний барабан встановлено на вертикальній осі" дозволяє отримати частину нового технічного результату, а саме під нижньою основою одного барабана компактно розмістити кілька зон висіву , завдяки чому спростити кострукцію пневматичного висівного апарату і зменшити його матеріаломісткість. Усі разом відмінні суттєві ознаки спрямовані на отримання нового технічного результату, що виявляється у підвищенні надійності роботи пневматичного висівного апарату і якості однозернинного відбору насіння, за рахунок чого здійснюється рівномірне розміщення насіння по площі поля і тим самим створюються оптимальні умови для проростання насіння тг життєдіяльності рослин і відповідно підвищення врожайності. і На кресленнях, що додаються, зображений запропонований пневма тичний висівний апарат. На фіг.1 зображений вигляд висівного апарата і розрізі, а на фіг.2-вигляд зверху в перерізі А-А на фіг.1. Пневматичний висівний апарат містить насіннєвий бункер 1, фіг.1 в нижній частині якого на вертикальній осі встановлено циліндрични] порожнинний висівний елемент 2. На нижній основі висівного елемент на концентричних наскрізьними колах виконано присмоктувальними напівсферичні комірчини З каналами 4. Висівний елемен встановлено в корпусі 5 за допомогою цапфи 6 з наскрізьним осьови каналом на двох радіальних підшипниках 7. На нижньому кінці цапфи закріплено конічну шестерню 8 редуктора 9 приводу висівного елемеї та 2. В осьовому каналі цапфи 6 змонтовано вісь-патрубок 10, нижн кінець якого закріплений в корпусі редуктора 9 і з'єднаний з джерелс вакууму ( не показане ), а верхній - в підшипнику 11. На верхньому кін 4 патрубка 10 за допомогою штанг 12 закріплено відсікач вакууму виконаний, наприклад, у вигляді чотирьох камер 13 ,фіг.2, що виконані прилеглими відкритою частиною до внутрішньої поверхні нижньої основи висівного елемента 2 з можливістю постійного притискання до неї пружинами 14. Камери 13 радіальними патрубками 15, фіг.2, з'єднані між собою і центральним осьовим патрубком 16 постійно сполучені з атмосферою. І Зона заповнення В насінням комірчин 3, фіг.2, висівного елемен та 2, знаходиться між двома сусідніми відсікаючими камерами 13, а зона висіву ' — під кожною камерою. При цьому під кожною камерою в радіальному напрямку розміщено ряд насіннєвловлювачів 17 з насіннєпроводами 18. І Висівний апарат працює слідуючим чином. Насіння самопливом поступає з бункера 1, фіг. 1, під нижню основу висівного елемента 2, д< під час його обертання і під дією вакууму, що створений всередин висівного елемента 2, присмоктується до комірчин 3 і виноситься в зон? висіву , фіг.2. ( У момент проходження комірчин 3 з насінням через зону висіву ' з камери 13 через канал 4 проникає атмосферне повітря, внаслідок чог вакуум в ком ірчині 3 зникає і нас інина під д ією сили тя жінн відривається в ід неї і влітає в нас іннєвловлювач 17, зв ідки п насіннєпроводу 18 транспортується до сошників. Після виходу комірчин із зони висіву ' і входження її в зону заповнення під дією вакуут^ нова насінина знову присмоктується до комірчини. І •«Л Пневматичний висівний апарат 12 А ± повітря ФІГ.1 Фіг.2 Ав то ри: 1. Ш веди кМ.С . 2. Ж уковс ький О. 3. Бо жида рник В 4. Зд анев ич І.П. 5. Ре шети ло О.IV
