Пневматичний висівний апарат

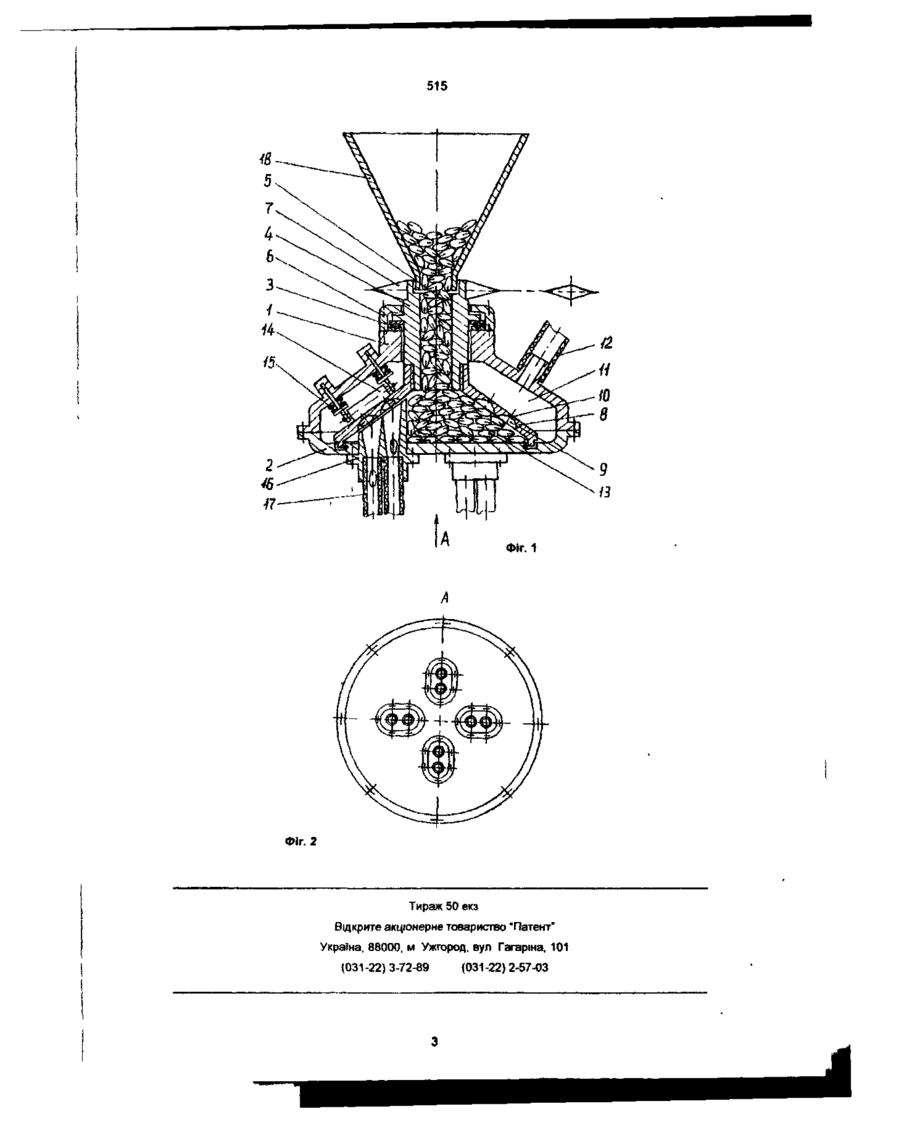

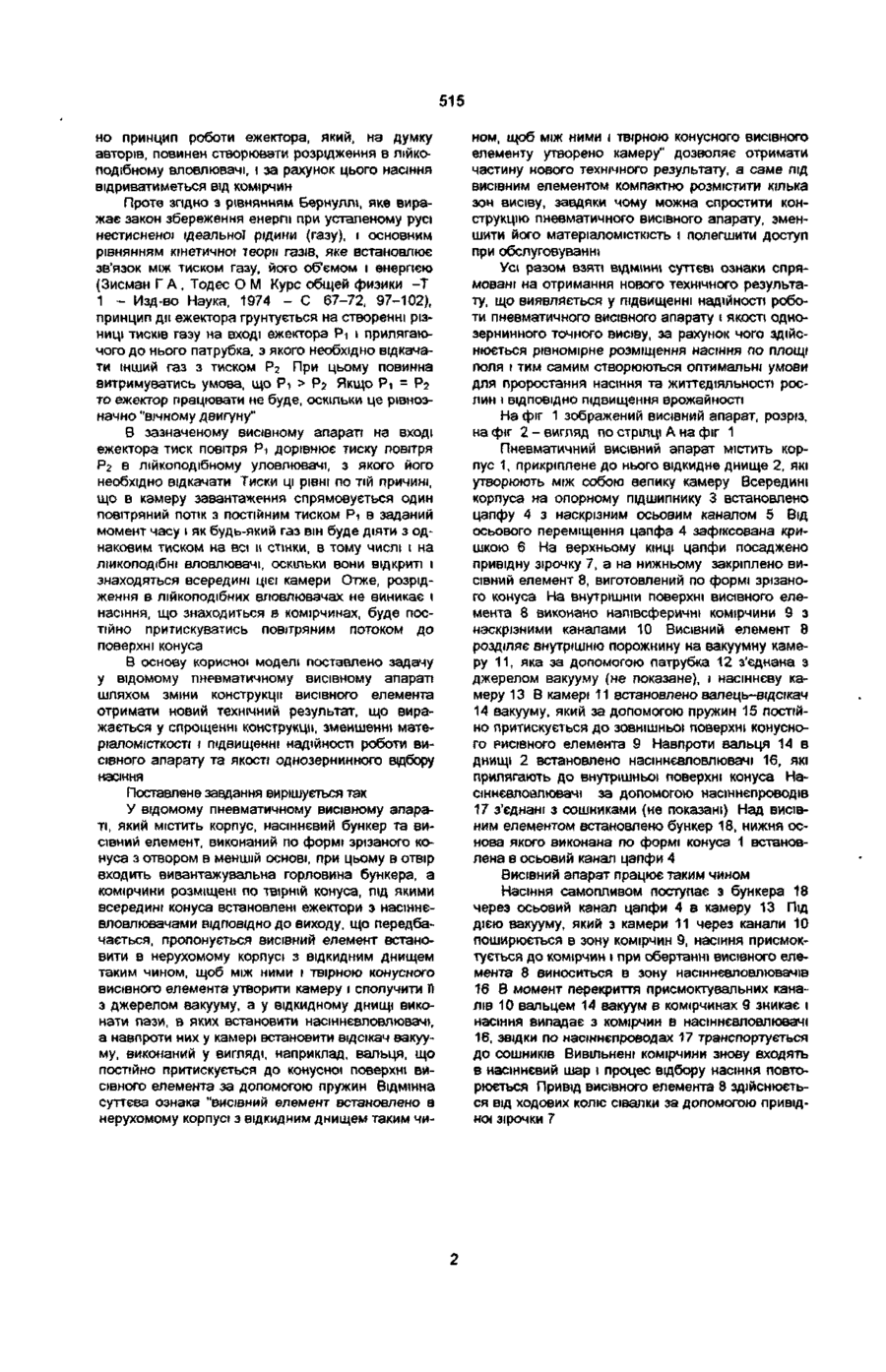

Пневматичний висівний апарат, який містить корпус, насіннєвий бункер та висівний елемент, виконаний по формі зрізаного конуса з отвором в меншій основі, при цьому в отвір вставлена вивантажувальна горловина бункера, а комірчини розміщені по твірній конуса, під якими в середині конуса встановлені ежектори з насіннєвловлювачами, який відрізняється тим, що висівний елемент встановлений в нерухомому корпусі з відкидним днищем таким чином, що між ними і твірною конусного висівного елемента утворена камера, яка сполучена з джерелом вакууму, а у відкидному днищі виконані пази, в яких встановлені насіннєвловлювачі, а навпроти них у камері встановлений відсікач вакууму, виконаний у вигляді, наприклад, вальця, який постійно притиснений до конусної поверхні висівного елемента за допомогою пружин Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на сівалках точного висіву насіння Відомий пневматичний висівний апарат, який включає бункер і висівний елемент, виконаний у вигляді порожнинного барабана з горизонтальною віссю обертання, на поверхні якого в діаметральних площинах розміщені напівсферичні комірчини для насіння з наскрізними присмоктувапьними каналами, при цьому всередині барабана встановлено валець-відсікач вакууму, а навпроти нього під барабаном встановлено насіннєвловлювачі (Авт св СРСР № 856402, кл А 01 С 7/04, 1981) Зазначений апарат забезпечує централізований однозернинний висів насіння, але він має ряд суттєвих недоліків внаслідок постійного підсмоктування повітря і руху його в одному напрямку через присмоктувальні канали, відбувається забивання каналів дрібними частинками, в комірчинах не створюється розрідження і до них не присмоктується насіння Це викликає пропуски в рядках і тим самим порушується рівномірність висіву, що призводить до зниження врожайності Кр»м цього, такий апарат є матеріаломістким, оскільки висів насіння здійснюється тільки в одній зон» Відомий ІНШИЙ ТИП пневматичного висівного апарату, який включає бункер, пристрій для нагнітання повітря з повітряними соплами і корпус з горизонтально встановленим висівним диском, на торцевій поверхні якого розміщені комірчини для насіння та насіннєпровід, нижня частина якого з'єднана з бункером, а верхня прилягає до розподтьного конуса, під яким розміщені лопаткові спрямовувачі насіння та повітряні сопла (Авт св СРСР № 649352, кл А 01 С 7/04, 1979) Проте такий апарат не забезпечує точного висіву насіння, оскільки сівалка під час руху зазнає інтенсивних ударів і відбувається нерівномірна подача насіння на лопатки Відомий також висівний апарат, який включає бункер, корпус з вертикально встановленим на валу диском та ролик для скидання насіння (Авт св СРСР № 130687, кл А 01 С 7/04, 1966) Недоліком відомого висівного апарату є невисока надійність його в роботі через пропуски Найбільш близьким за технічною суттю до пневматичного висівного апарату, що пропонується, є апарат, який містить бункер та висівний елемент, виконаний по формі зрізаного конуса з отвором в меншій основі, при цьому в отвір входить вивантажувальна горловина бункера, а комірчини розміщені по твірній конуса, під якими всередині конуса встановлені ежектори з насіннєвловлювачами (Авт св СРСР № 1253450, кл А 01 С 7/04, 1986) Основним недоліком цього апарату є те, що він не забезпечує якісного розвантаження комірчин, оскільки в основу tx розвантаження покладе ю ю Рг Якщо Рі = Рг то ежектор працювати не буде, оскільки це рівнозначно "вічному двигуну" В зазначеному висівному апараті на вході ежектора тиск повітря Рі дорівнює тиску повітря Рг в лійкоподібному уловлювачі, з якого його необхідно відкачати Тиски ці рівні по тій причині, що в камеру завантаження спрямовується один повітряний потік з постійним тиском Рі в заданий момент часу і як будь-який газ він буде діяти з однаковим тиском на всі и стінки, в тому числі і на лійкоподібні вловлювач», оскільки вони відкриті і знаходяться всередині цієї камери Отже, розрідження в лійкоподібних вловлювачах не виникає і насіння, що знаходиться в комірчинах, буде постійно притискуватись повітряним потоком до поверхні конуса В основу корисної моделі поставлено задачу у відомому пневматичному висівному апараті шляхом зміни конструкції висівного елемента отримати новий технічний результат, що виражається у спрощенні конструкції, зменшенні матеріаломісткості і підвищенні надійності роботи висівного апарату та якості однозернинного відбору насіння Поставлене завдання вирішується так У відомому пневматичному висівному апараті, який містить корпус, насіннєвий бункер та висівний елемент, виконаний по форм» зрізаного конуса з отвором в меншій основі, при цьому в отвір входить вивантажувальна горловина бункера, а комірчини розміщені по твірній конуса, під якими всередині конуса встановлені ежектори з насіннєвловлювачами ВІДПОВІДНО ДО виходу, що передбачається, пропонується висівний елемент встановити в нерухомому корпусі з відкидним днищем таким чином, щоб між ними і твірною конусного висівного елемента утворити камеру і сполучити Ті з джерелом вакууму, а у відкидному днищі виконати пази, в яких встановити насіннєвловлювачі, а навпроти них у камері встановити відсікач вакууму, виконаний у вигляді, наприклад, вальця, що постійно притискується до конусної поверхні висівного елемента за допомогою пружин Відмінна суттєва ознака "висівний елемент встановлено в нерухомому корпусі з відкидним днищем таким чи ном, щоб між ними і твірною конусного висівного елементу утворено камеру" дозволяє отримати частину нового технічного результату, а саме під висівним елементом компактно розмістити кілька зон висіву, завдяки чому можна спростити конструкцію пневматичного висівного апарату, зменшити його матеріаломісткість і полегшити доступ при обслуговуванні Усі разом взяті відмінні суттєві ознаки спрямовані на отримання нового технічного результату, що виявляється у підвищенні надійності роботи пневматичного висівного апарату і якості однозернинного точного висіву, за рахунок чого здійснюється рівномірне розміщення насіння по площі поля і тим самим створюються оптимальні умови для проростання насіння та ЖИТТЄДІЯЛЬНОСТІ рослин і ВІДПОВІДНО підвищення врожайності На фіг 1 зображений висівний апарат, розріз, на фіг 2 - вигляд по стрілці А на фіг 1 Пневматичний висівний апарат містить корпус 1, прикріплене до нього відкидне днище 2, які утворюють між собою велику камеру Всередині корпуса на опорному підшипнику 3 встановлено цапфу 4 з наскрізним осьовим каналом 5 Від осьового переміщення цапфа 4 зафіксована кришкою 6 На верхньому КІНЦІ цапфи посаджено привідну зірочку 7, а на нижньому закріплено висівний елемент 8, виготовлений по формі зрізаного конуса На внутрішній поверхні висівного елемента 8 виконано напівсферичні комірчини 9 з наскрізними каналами 10 Висівний елемент 8 розділяє внутрішню порожнину на вакуумну камеру 11, яка за допомогою патрубка 12 з'єднана з джерелом вакууму (не показане), » насіннєву камеру 13 В камері 11 встановлено валець-відсікач 14 вакууму, який за допомогою пружин 15 постійно притискується до зовнішньої поверхні конусного висівного елемента 9 Навпроти вальця 14 в днищі 2 встановлено насіннєвловлювачі 16, які прилягають до внутрішньої поверхні конуса Насіннєвловлювачі за допомогою насіннєпроводів 17 з'єднані з сошниками (не показані) Над висівним елементом встановлено бункер 18, нижня основа якого виконана по формі конуса 1 встановлена в осьовий канал цапфи 4 Висівний апарат працює таким чином Насіння самопливом поступає з бункера 18 через осьовий канап цапфи 4 в камеру 13 Під дією вакууму, який з камери 11 через канали 10 поширюється в зону комірчин 9, насіння присмоктується до комірчин » при обертанні висівного елемента 8 виноситься в зону насіннєвловлювачів 16 В момент перекриття присмоктувальних каналів 10 вальцем 14 вакуум в комірчинах 9 зникає і насіння випадає з комірчин в насіннєвловлювачі 16, звідки по насіннєпроводах 17 транспортується до сошників Вивільнені комірчини знову входять в насіннєвий шар і процес відбору насіння повторюється Привід висівного елемента 8 здійснюється від ходових коліс сівалки за допомогою привідної зірочки 7 515 Фіг. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
