Датчик-колектор контролю аварійного режиму роботи n-фільтрів-22

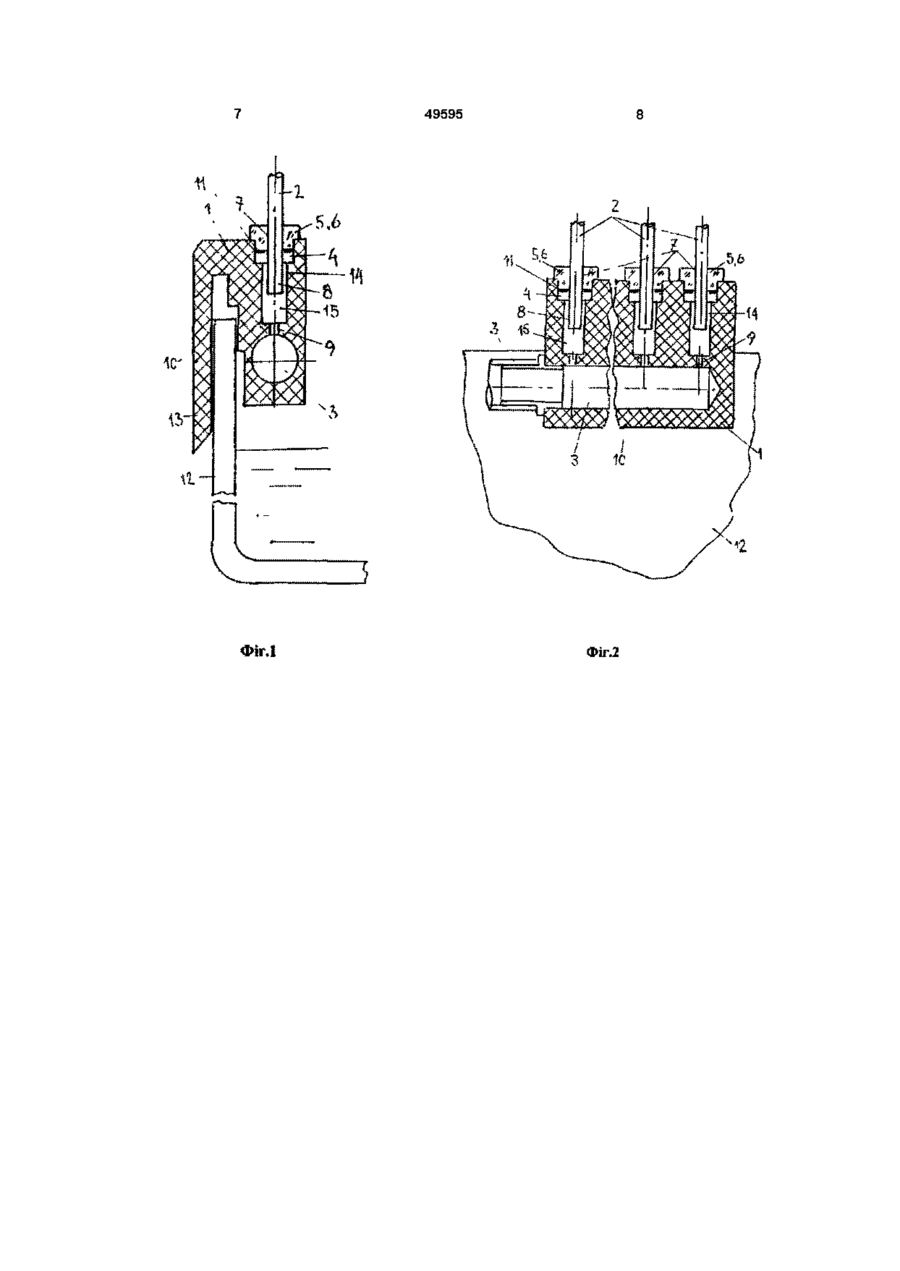

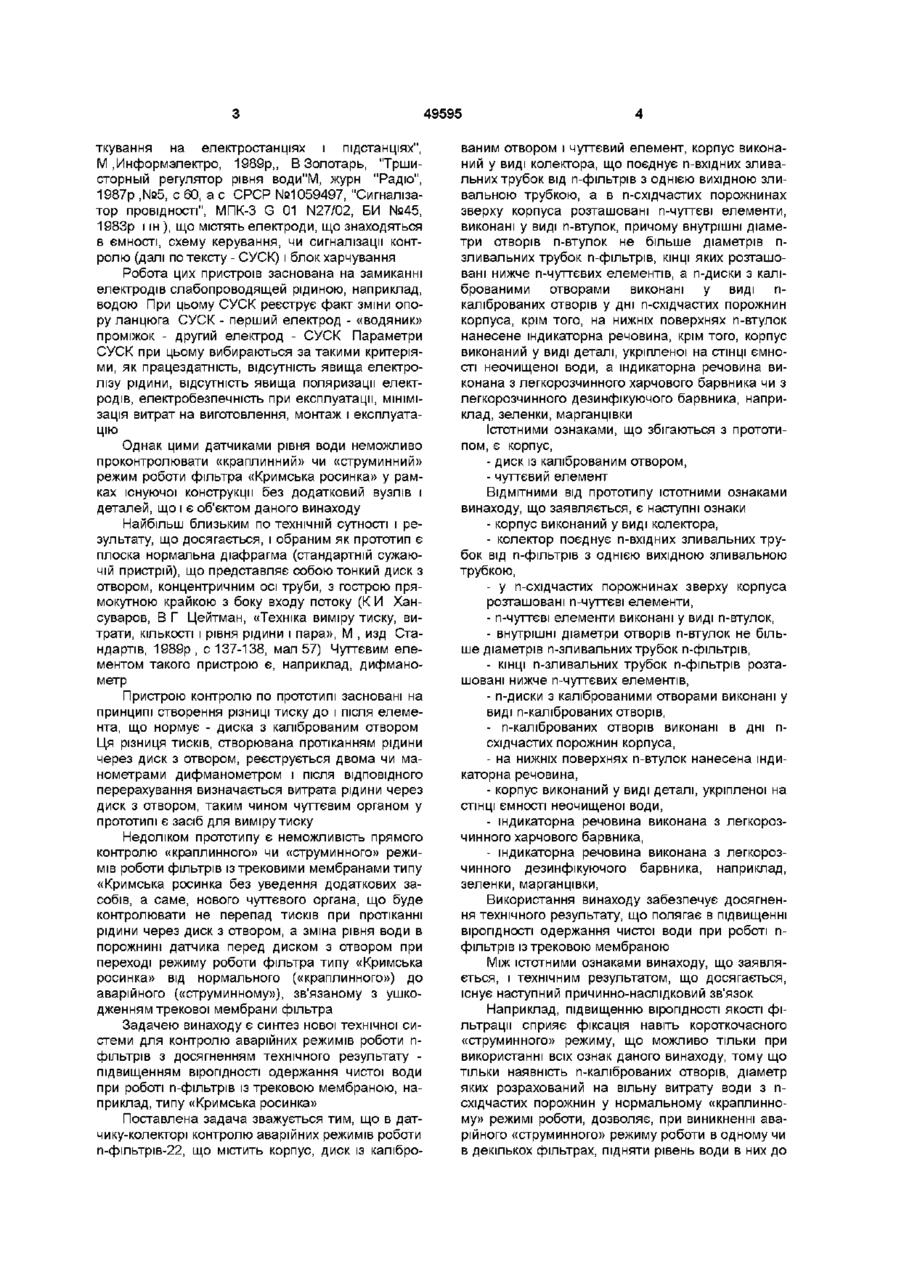

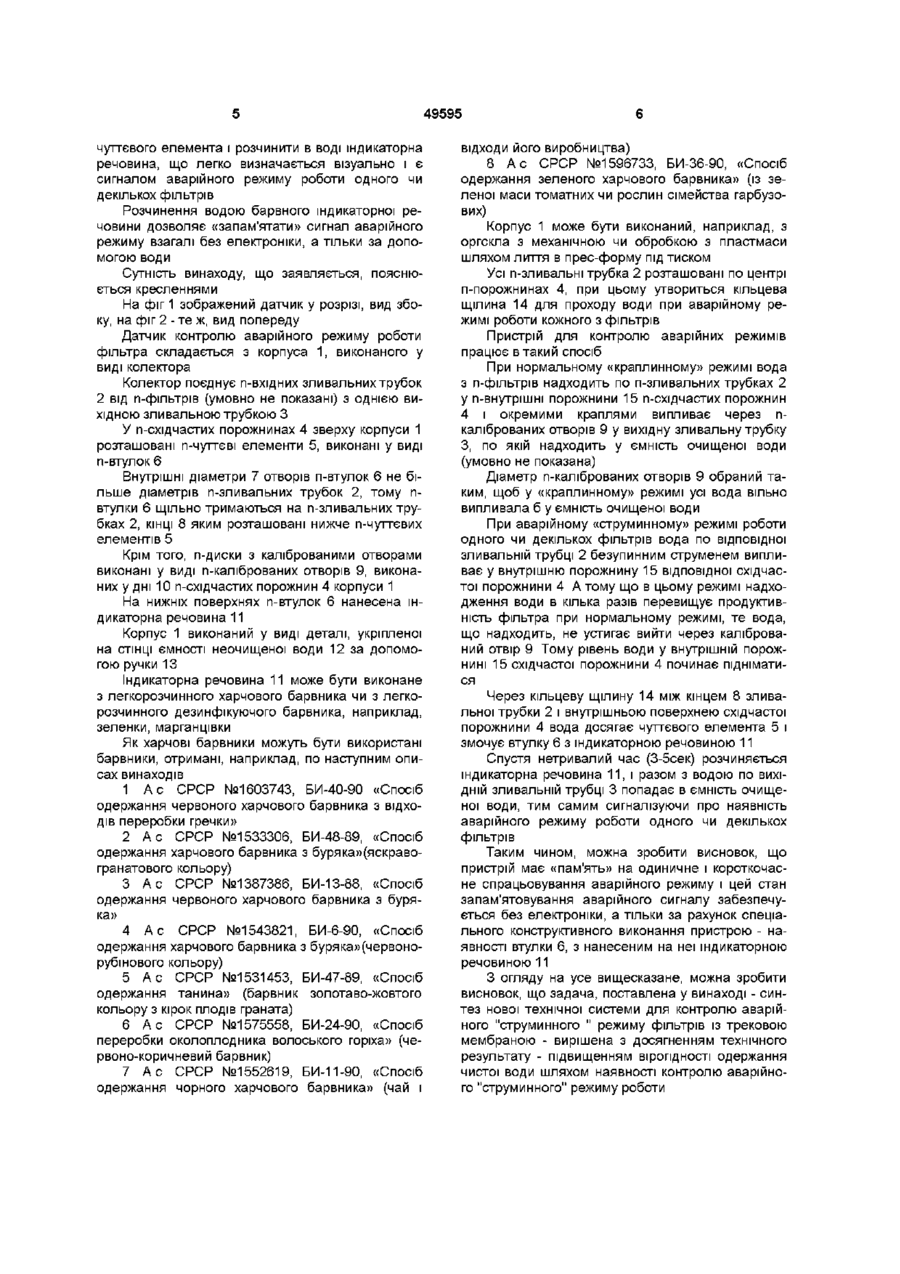

1 Датчик-колектор контролю аварійних режимів роботи п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус виконаний у вигляді колектора, що з'єднує п вхідних зливальних трубок від п фільтрів з однією вихідною зливальною труб кою, а в п східчастих порожнинах корпуса зверху розташовані п чутливі елементи, виконані у вигляді п втулок, причому внутрішні діаметри отворів п втулок не більше діаметрів п зливальних трубок п фільтрів, КІНЦІ яких розташовані нижче п чутливих елементів, а п диски з каліброваними отворами виконані у вигляді п каліброваних отворів у дні п східчастих порожнин корпуса, крім того, на нижніх поверхнях п втулок нанесена індикаторна речовина, а корпус виконаний у вигляді деталі, закріпленої на СТІНЦІ ємності неочищеної води 2 Датчик-колектор по п 1, який відрізняється тим, що індикаторна речовина виконана з легкорозчинного харчового барвника 3 Датчик-колектор по п 1, який відрізняється тим, що індикаторна речовина виконана з легкорозчинного дезинфікуючого барвника, наприклад зеленки, марганцівки Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроєлементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє візуальний контроль аварійного режиму роботи фільтроєлементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загал ьновідомікондуктометрические датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроуста ю ю 49595 ткування на елеісгростанціях і підстанціях , М .Информэлектро, 1989р,, В Золотарь, "Тршисторный регулятор рівня води"М, журн "Радіо", 1987р ,№5, с 60, а с СРСР №1059497, "Сигналізатор провідності", МПК-3 G 01 N27/02, БИ №45, 1983р і ш ), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з бокувходу потоку (К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М , изд Стандартів, 1989р , с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійних режимів роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековою мембраною, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику-колекторі контролю аварійних режимів роботи п-фільтрів-22, що містить корпус, диск із калібро ваним отвором і чуттєвий елемент, корпус виконаний у виді колектора, що поєднує n-вхідних зливальних трубок від n-фільтрів з однією вихідною зливальною трубкою, а в n-східчастих порожнинах зверху корпуса розташовані п-чуттєві елементи, виконані у виді n-втулок, причому внутрішні діаметри отворів п-втулок не більше діаметрів пзливальних трубок n-фільтрів, КІНЦІ ЯКИХ розташовані нижче п-чуттєвих елементів, а n-диски з каліброваними отворами виконані у виді пкаліброваних отворів у дні n-східчастих порожнин корпуса, крім того, на нижніх поверхнях п-втулок нанесене індикаторна речовина, крім того, корпус виконаний у виді деталі, укріпленої на СТІНЦІ ЄМНОСТІ неочищеної води, а індикаторна речовина виконана з легкорозчинного харчового барвника чи з легкорозчинного дезинфікуючого барвника, наприклад, зеленки, марганцівки Істотними ознаками, що збігаються з прототипом, є корпус, - диск із каліброваним отвором, - чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - корпус виконаний у виді колектора, - колектор поєднує п-вхідних зливальних трубок від n-фільтрів з однією вихідною зливальною трубкою, - у n-східчастих порожнинах зверху корпуса розташовані п-чуттєві елементи, - п-чуттєві елементи виконані у виді п-втулок, - внутрішні діаметри отворів п-втулок не більше діаметрів п-зливальних трубок п-фільтрів, - КІНЦІ п-зливальних трубок п-фільтрів розташовані нижче п-чуттєвих елементів, - п-диски з каліброваними отворами виконані у виді п-каліброваних отворів, - п-каліброваних отворів виконані в дні псхідчастих порожнин корпуса, - на нижніх поверхнях п-втулок нанесена індикаторна речовина, - корпус виконаний у виді деталі, укріпленої на СТІНЦІ ємності неочищеної води, - індикаторна речовина виконана з легкорозчинного харчового барвника, - індикаторна речовина виконана з легкорозчинного дезинфікуючого барвника, наприклад, зеленки, марганцівки, Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековою мембраною Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність п-каліброваних отворів, діаметр яких розрахований на вільну витрату води з псхідчастих порожнин у нормальному «краплинному» режимі роботи, дозволяє, при виникненні аварійного «струминного» режиму роботи в одному чи в декількох фільтрах, підняти рівень води в них до 49595 чуттєвого елемента і розчинити в воді індикаторна речовина, що легко визначається візуально і є сигналом аварійного режиму роботи одного чи декількох фільтрів Розчинення водою барвного індикаторної речовини дозволяє «запам'ятати» сигнал аварійного режиму взагалі без електроніки, а тільки за допомогою води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений датчик у розрізі, вид збоку, на фіг 2 - те ж, вид попереду Датчик контролю аварійного режиму роботи фільтра складається з корпуса 1, виконаного у виді колектора Колектор поєднує п-вхідних зливальних трубок 2 від n-фільтрів (умовно не показані) з однією вихідною зливальною трубкою З У n-східчастих порожнинах 4 зверху корпуси 1 розташовані п-чуттєві елементи 5, виконані у виді п-втулок 6 Внутрішні діаметри 7 отворів п-втулок 6 не більше діаметрів n-зливальних трубок 2, тому пвтулки 6 щільно тримаються на n-зливальних трубках 2, КІНЦІ 8 яким розташовані нижче п-чуттєвих елементів 5 Крім того, п-диски з каліброваними отворами виконані у виді n-каліброваних отворів 9, виконаних у дні 10 n-східчастих порожнин 4 корпуси 1 На нижніх поверхнях п-втулок 6 нанесена індикаторна речовина 11 Корпус 1 виконаний у виді деталі, укріпленої на СТІНЦІ ємності неочищеної води 12 за допомогою ручки 13 Індикаторна речовина 11 може бути виконане 3 легкорозчинного харчового барвника чи з легкорозчинного дезинфікуючого барвника, наприклад, зеленки, марганцівки Як харчові барвники можуть бути використані барвники, отримані, наприклад, по наступним описах винаходів 1 А с СРСР №1603743, БИ-40-90 «Спосіб одержання червоного харчового барвника з ВІДХОДІВ переробки гречки» 2 А с СРСР №1533306, БИ-48-89, «Спосіб одержання харчового барвника з буряка»(яскравогранатового кольору) 3 А с СРСР №1387386, БИ-13-88, «Спосіб одержання червоного харчового барвника з буряка» 4 А с СРСР №1543821, БИ-6-90, «Спосіб одержання харчового барвника з буряка»(червонорубшового кольору) 5 А с СРСР №1531453, БИ-47-89, «Спосіб одержання танина» (барвник золотаво-жовтого кольору з кірок плодів граната) 6 А с СРСР №1575558, БИ-24-90, «Спосіб переробки околоплодника волоського горіха» (червоно-коричневий барвник) 7 А с СРСР №1552619, БИ-11-90, «Спосіб одержання чорного харчового барвника» (чай і відходи його виробництва) 8 А с СРСР №1596733, БИ-36-90, «Спосіб одержання зеленого харчового барвника» (із зеленої маси томатних чи рослин сімейства гарбузових) Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Усі n-зливальні трубка 2 розташовані по центрі п-порожнинах 4, при цьому утвориться кільцева щілина 14 для проходу води при аварійному режимі роботи кожного з фільтрів Пристрій для контролю аварійних режимів працює в такий спосіб При нормальному «краплинному» режимі вода 3 n-фільтрів надходить по п-зливальних трубках 2 у п-внутрішні порожнини 15 n-східчастих порожнин 4 і окремими краплями випливає через пкаліброваних отворів 9 у вихідну зливальну трубку З, по якій надходить у ємність очищеної води (умовно не показана) Діаметр n-каліброваних отворів 9 обраний таким, щоб у «краплинному» режимі усі вода вільно випливала б у ємність очищеної води При аварійному «струминному» режимі роботи одного чи декількох фільтрів вода по відповідної зливальній трубці 2 безупинним струменем випливає у внутрішню порожнину 15 відповідної східчастої порожнини 4 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 9 Тому рівень води у внутрішній порожнині 15 східчастої порожнини 4 починає підніматися Через кільцеву щілину 14 між кінцем 8 зливальної трубки 2 і внутрішньою поверхнею східчастої порожнини 4 вода досягає чуттєвого елемента 5 і змочує втулку 6 з індикаторною речовиною 11 Спустя нетривалий час (3-5сек) розчиняється індикаторна речовина 11, і разом з водою по ВИХІДНІЙ зливальній трубці 3 попадає в ємність очищеної води, тим самим сигналізуючи про наявність аварійного режиму роботи одного чи декількох фільтрів Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок спеціального конструктивного виконання пристрою - наявності втулки 6, з нанесеним на неї індикаторною речовиною 11 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного " режиму фільтрів із трековою мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи 49595 5.6 Фіг.І Фіг.2
