Датчик-колектор контролю аварійного режиму роботи n-фільтрів-23

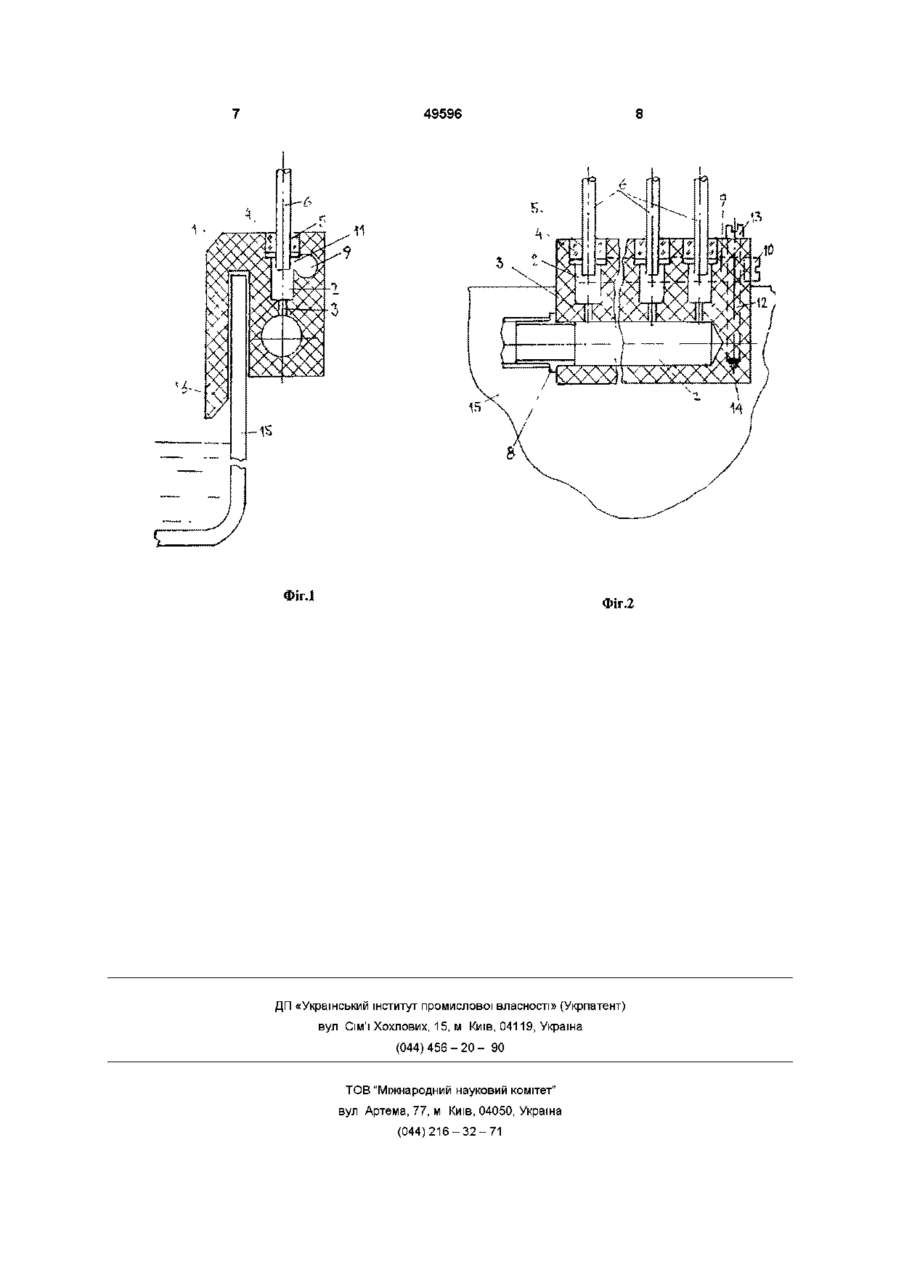

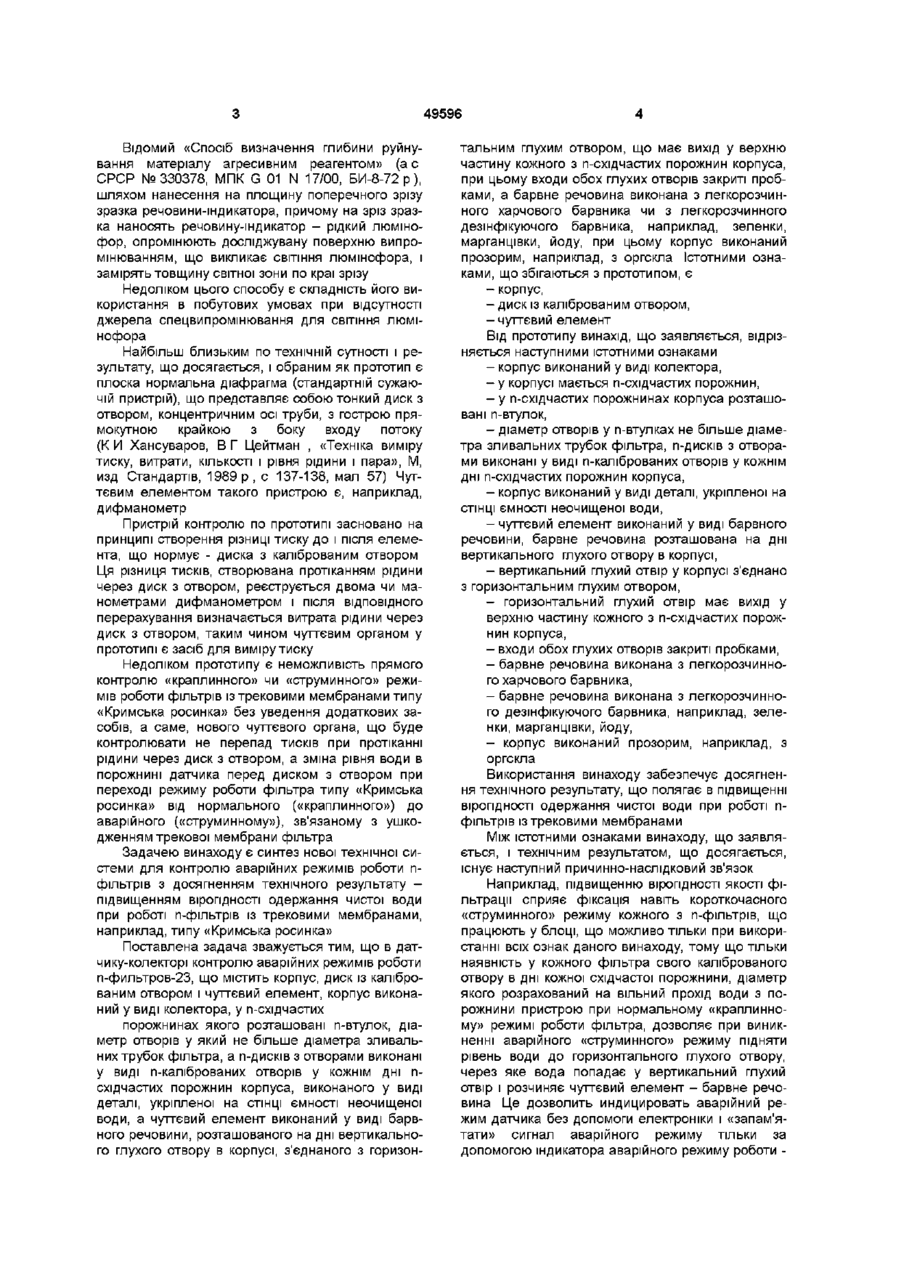

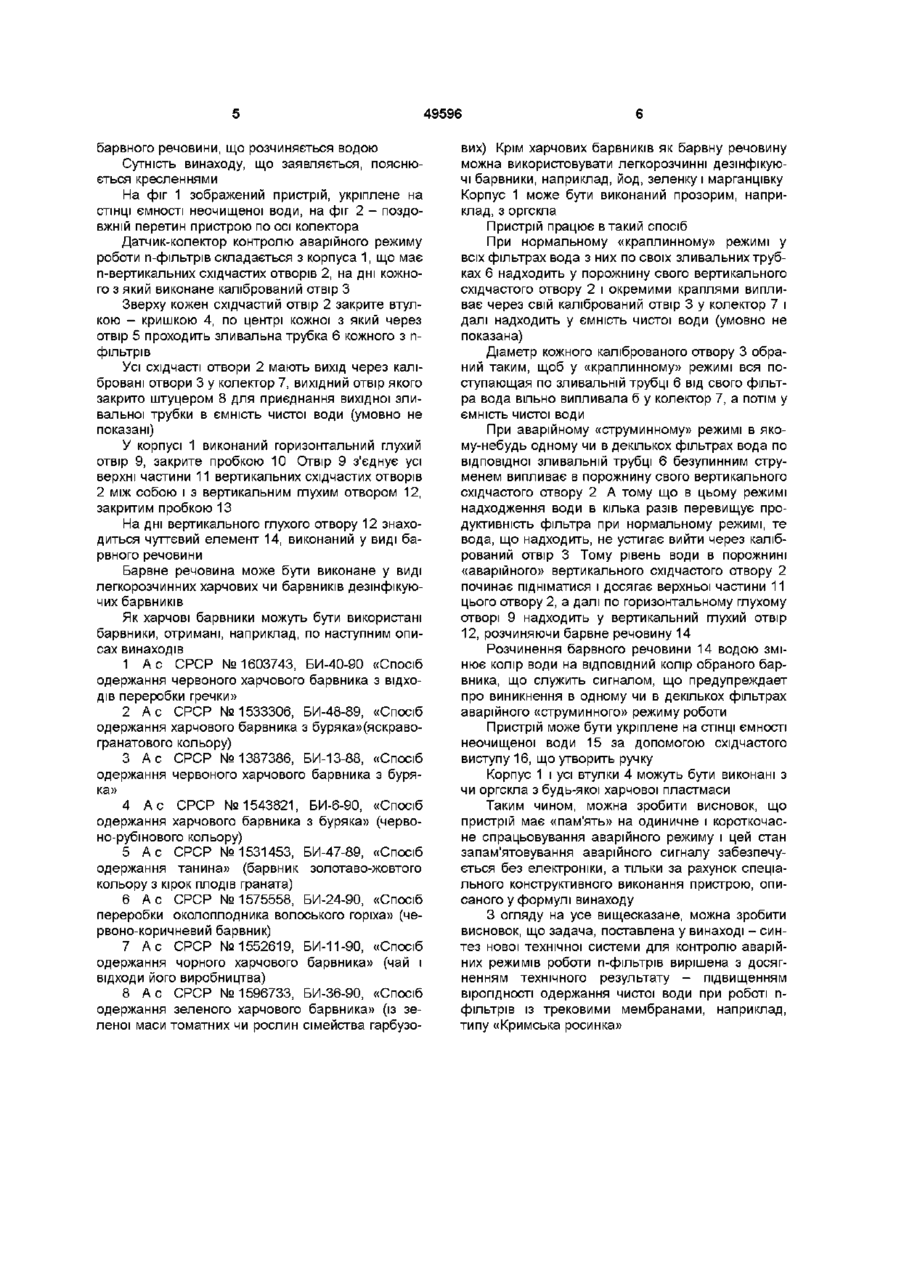

1 Датчик-колектор контролю аварійних режимів роботи п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус виконаний у вигляді колектора, у п східчастих порожнинах якого розташовані п втулок, діаметр отворів яких не більший діаметра зливальних трубок фільтра, а п дисків з отворами виконані у вигляді п каліброваних отворів у кожному дні п східчастих порожнин корпуса, виконаного у вигляді деталі, закріпленої на СТІНЦІ ЄМНОСТІ неочищеної води, а чутливий елемент виконаний у вигляді барвної речовини, розташованого на дні вертикального глухого отвору в корпусі, з'єднаного з горизонтальним глухим отвором, що має вихід у верхню частину кожного з п східчастих порожнин корпуса, при цьому входи обох глухих отворів закриті пробками 2 Датчик-колектор по п 1, який відрізняється тим, що барвна речовина виконана з легкорозчинного харчового барвника 3 Датчик-колектор по п 1, який відрізняється тим, що барвна речовина виконана з легкорозчинного дезінфікуючого барвника, наприклад зеленки, марганцівки, йоду 4 Датчик-колектор по п 1, який відрізняється тим, що корпус виконаний прозорим, наприклад з оргскла Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба вання зварювання, порушення «герметичності» фильтроелемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи п-фильтроелементів ( від 2-х до 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму роботи фильтроелементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи При ушкодженні ТМ (прокол, прорив, відшару (О ю 49596 Відомий «Спосіб визначення глибини руйнування матеріалу агресивним реагентом» (а с СРСР №330378, МПК G 01 N 17/00, БИ-8-72р), шляхом нанесення на площину поперечного зрізу зразка речовини-індикатора, причому на зріз зразка наносять речовину-індикатор - рідкий люмінофор, опромінюють досліджувану поверхню випромінюванням, що викликає СВІТІННЯ люмінофора, і замірять товщину світної зони по краї зрізу Недоліком цього способу є складність його використання в побутових умовах при відсутності джерела спецвипромінювання для СВІТІННЯ люмінофора Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку (К И Хансуваров, В Г Цейтман , «Техніка виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М, изд Стандартів, 1989 р, с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрій контролю по прототипі засновано на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка» без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійних режимів роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику-колекторі контролю аварійних режимів роботи п-фильтров-23, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, корпус виконаний у виді колектора, у п-східчастих порожнинах якого розташовані n-втулок, діаметр отворів у який не більше діаметра зливальних трубок фільтра, а n-дисків з отворами виконані у виді n-каліброваних отворів у кожнім дні псхідчастих порожнин корпуса, виконаного у виді деталі, укріпленої на СТІНЦІ ЄМНОСТІ неочищеної води, а чуттєвий елемент виконаний у виді барвного речовини, розташованого на дні вертикального глухого отвору в корпусі, з'єднаного з горизон тальним глухим отвором, що має вихід у верхню частину кожного з n-східчастих порожнин корпуса, при цьому входи обох глухих отворів закриті пробками, а барвне речовина виконана з легкорозчинного харчового барвника чи з легкорозчинного дезінфікуючого барвника, наприклад, зеленки, марганцівки, йоду, при цьому корпус виконаний прозорим, наприклад, з оргскла Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, - чуттєвий елемент Від прототипу винахід, що заявляється, відрізняється наступними істотними ознаками - корпус виконаний у виді колектора, - у корпусі мається n-східчастих порожнин, - у n-східчастих порожнинах корпуса розташовані п-втулок, - діаметр отворів у n-втулках не більше діаметра зливальних трубок фільтра, n-дисків з отворами виконані у виді п-каліброваних отворів у кожнім дні n-східчастих порожнин корпуса, - корпус виконаний у виді деталі, укріпленої на СТІНЦІ ємності неочищеної води, - чуттєвий елемент виконаний у виді барвного речовини, барвне речовина розташована на дні вертикального глухого отвору в корпусі, - вертикальний глухий отвір у корпусі з'єднано з горизонтальним глухим отвором, - горизонтальний глухий отвір має вихід у верхню частину кожного з n-східчастих порожнин корпуса, - входи обох глухих отворів закриті пробками, - барвне речовина виконана з легкорозчинного харчового барвника, - барвне речовина виконана з легкорозчинного дезінфікуючого барвника, наприклад, зеленки, марганцівки, йоду, - корпус виконаний прозорим, наприклад, з оргскла Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму кожного з n-фільтрів, що працюють у блоці, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність у кожного фільтра свого каліброваного отвору в дні кожної східчастої порожнини, діаметр якого розрахований на вільний прохід води з порожнини пристрою при нормальному «краплинному» режимі роботи фільтра, дозволяє при виникненні аварійного «струминного» режиму підняти рівень води до горизонтального глухого отвору, через яке вода попадає у вертикальний глухий отвір і розчиняє чуттєвий елемент - барвне речовина Це дозволить индицировать аварійний режим датчика без допомоги електроніки і «запам'ятати» сигнал аварійного режиму тільки за допомогою індикатора аварійного режиму роботи 49596 барвного речовини, що розчиняється водою Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій, укріплене на СТІНЦІ ємності неочищеної води, на фіг 2 - поздовжній перетин пристрою по осі колектора Датчик-колектор контролю аварійного режиму роботи n-фільтрів складається з корпуса 1, що має n-вертикальних східчастих отворів 2, на дні кожного з який виконане калібрований отвір З Зверху кожен східчастий отвір 2 закрите втулкою - кришкою 4, по центрі кожної з який через отвір 5 проходить зливальна трубка 6 кожного з пфільтрів Усі східчасті отвори 2 мають вихід через калібровані отвори 3 у колектор 7, вихідний отвір якого закрито штуцером 8 для приєднання вихідної зливальної трубки в ємність чистої води (умовно не показані) У корпусі 1 виконаний горизонтальний глухий отвір 9, закрите пробкою 10 Отвір 9 з'єднує усі верхні частини 11 вертикальних східчастих отворів 2 між собою і з вертикальним глухим отвором 12, закритим пробкою 13 На дні вертикального глухого отвору 12 знаходиться чуттєвий елемент 14, виконаний у виді барвного речовини Барвне речовина може бути виконане у виді легкорозчинних харчових чи барвників дезінфікуючих барвників Як харчові барвники можуть бути використані барвники, отримані, наприклад, по наступним описах винаходів 1 А с СРСР №1603743, БИ-40-90 «Спосіб одержання червоного харчового барвника з ВІДХОДІВ переробки гречки» 2 А с СРСР №1533306, БИ-48-89, «Спосіб одержання харчового барвника з буряка»(яскравогранатового кольору) 3 А с СРСР №1387386, БИ-13-88, «Спосіб одержання червоного харчового барвника з буряка» 4 А с СРСР №1543821, БИ-6-90, «Спосіб одержання харчового барвника з буряка» (червоно-рубінового кольору) 5 А с СРСР №1531453, БИ-47-89, «Спосіб одержання танина» (барвник золотаво-жовтого кольору з кірок плодів граната) 6 А с СРСР №1575558, БИ-24-90, «Спосіб переробки околоплодника волоського горіха» (червоно-коричневий барвник) 7 А с СРСР №1552619, БИ-11-90, «Спосіб одержання чорного харчового барвника» (чай і відходи його виробництва) 8 А с СРСР №1596733, БИ-36-90, «Спосіб одержання зеленого харчового барвника» (із зеленої маси томатних чи рослин сімейства гарбузо вих) Крім харчових барвників як барвну речовину можна використовувати легкорозчинні дезінфікуючі барвники, наприклад, йод, зеленку і марганцівку Корпус 1 може бути виконаний прозорим, наприклад, з оргскла Пристрій працює в такий спосіб При нормальному «краплинному» режимі у всіх фільтрах вода з них по своїх зливальних трубках 6 надходить у порожнину свого вертикального східчастого отвору 2 і окремими краплями випливає через свій калібрований отвір 3 у колектор 7 і далі надходить у ємність чистої води (умовно не показана) Діаметр кожного каліброваного отвору 3 обраний таким, щоб у «краплинному» режимі вся поступающая по зливальній трубці 6 від свого фільтра вода вільно випливала б у колектор 7, а потім у ємність чистої води При аварійному «струминному» режимі в якому-небудь одному чи в декількох фільтрах вода по відповідної зливальній трубці 6 безупинним струменем випливає в порожнину свого вертикального східчастого отвору 2 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 3 Тому рівень води в порожнині «аварійного» вертикального східчастого отвору 2 починає підніматися і досягає верхньої частини 11 цього отвору 2, а далі по горизонтальному глухому отворі 9 надходить у вертикальний глухий отвір 12, розчиняючи барвне речовину 14 Розчинення барвного речовини 14 водою змінює колір води на ВІДПОВІДНИЙ колір обраного барвника, що служить сигналом, що предупреждает про виникнення в одному чи в декількох фільтрах аварійного «струминного» режиму роботи Пристрій може бути укріплене на СТІНЦІ ЄМНОСТІ неочищеної води 15 за допомогою східчастого виступу 16, що утворить ручку Корпус 1 і усі втулки 4 можуть бути виконані з чи оргскла з будь-якої харчової пластмаси Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок спеціального конструктивного виконання пристрою, описаного у формулі винаходу З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійних режимів роботи n-фільтрів вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води при роботі пфільтрів із трековими мембранами, наприклад, типу «Кримська росинка» 49596 Фіг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
