Бі-датчик аварійного режиму роботи двох фільтрів-27

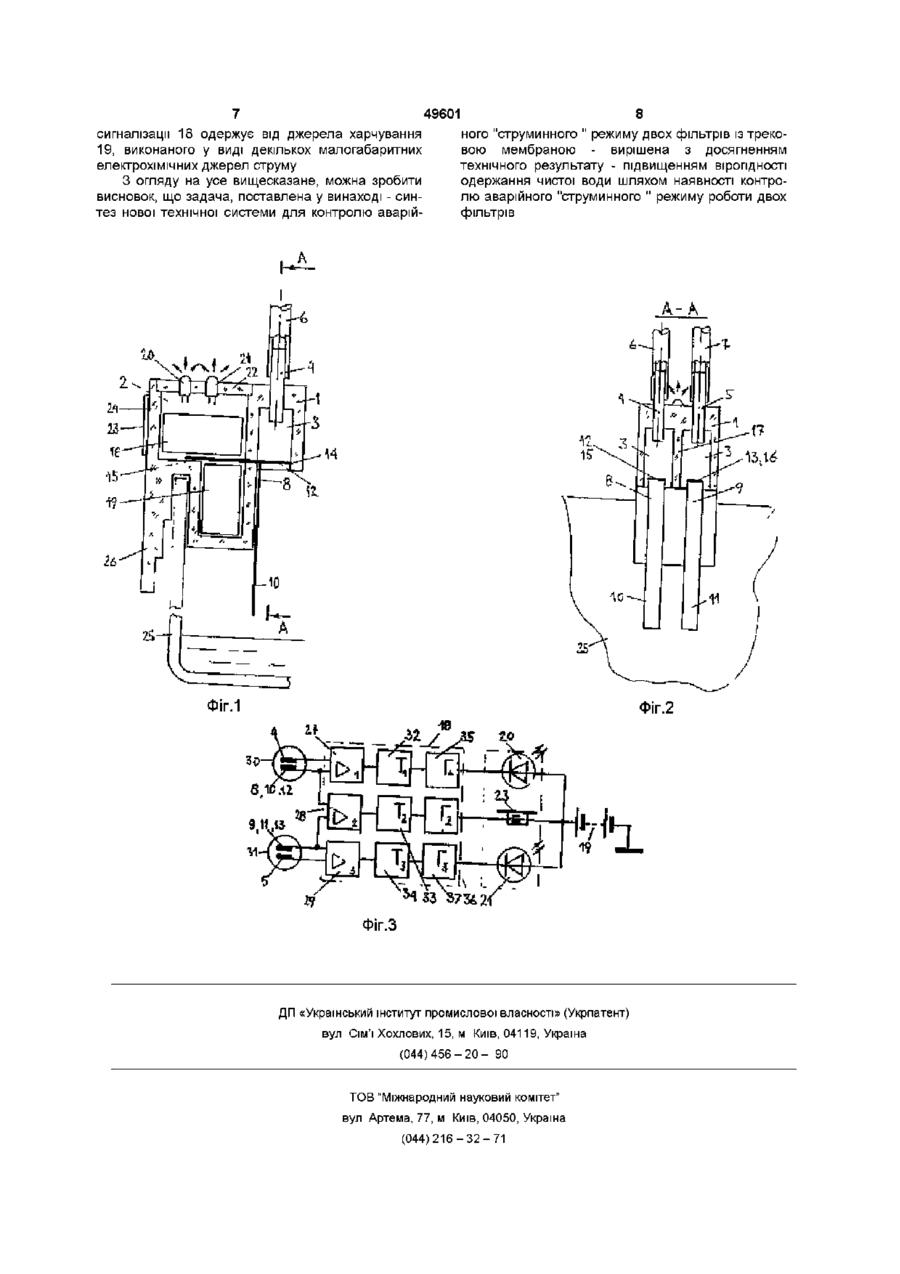

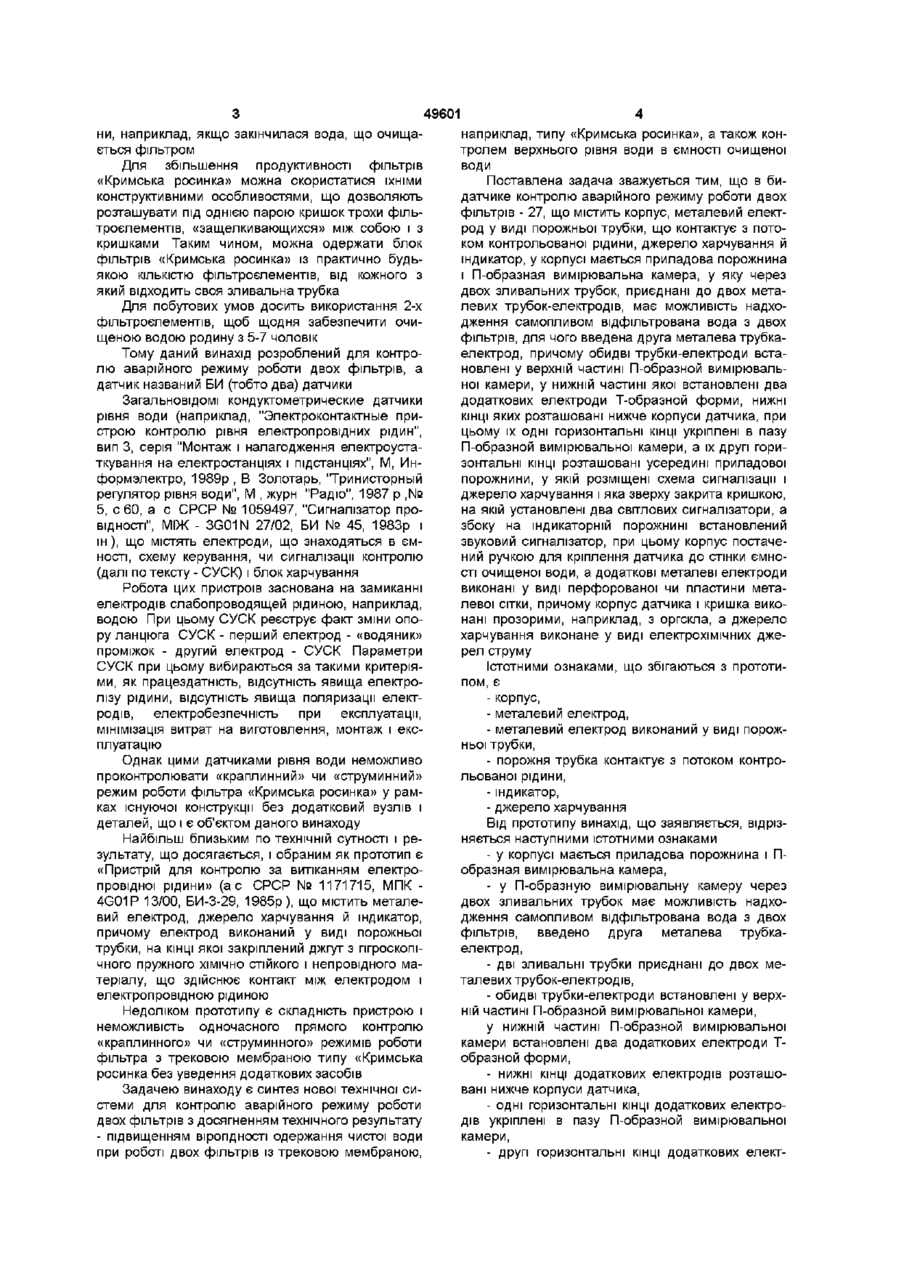

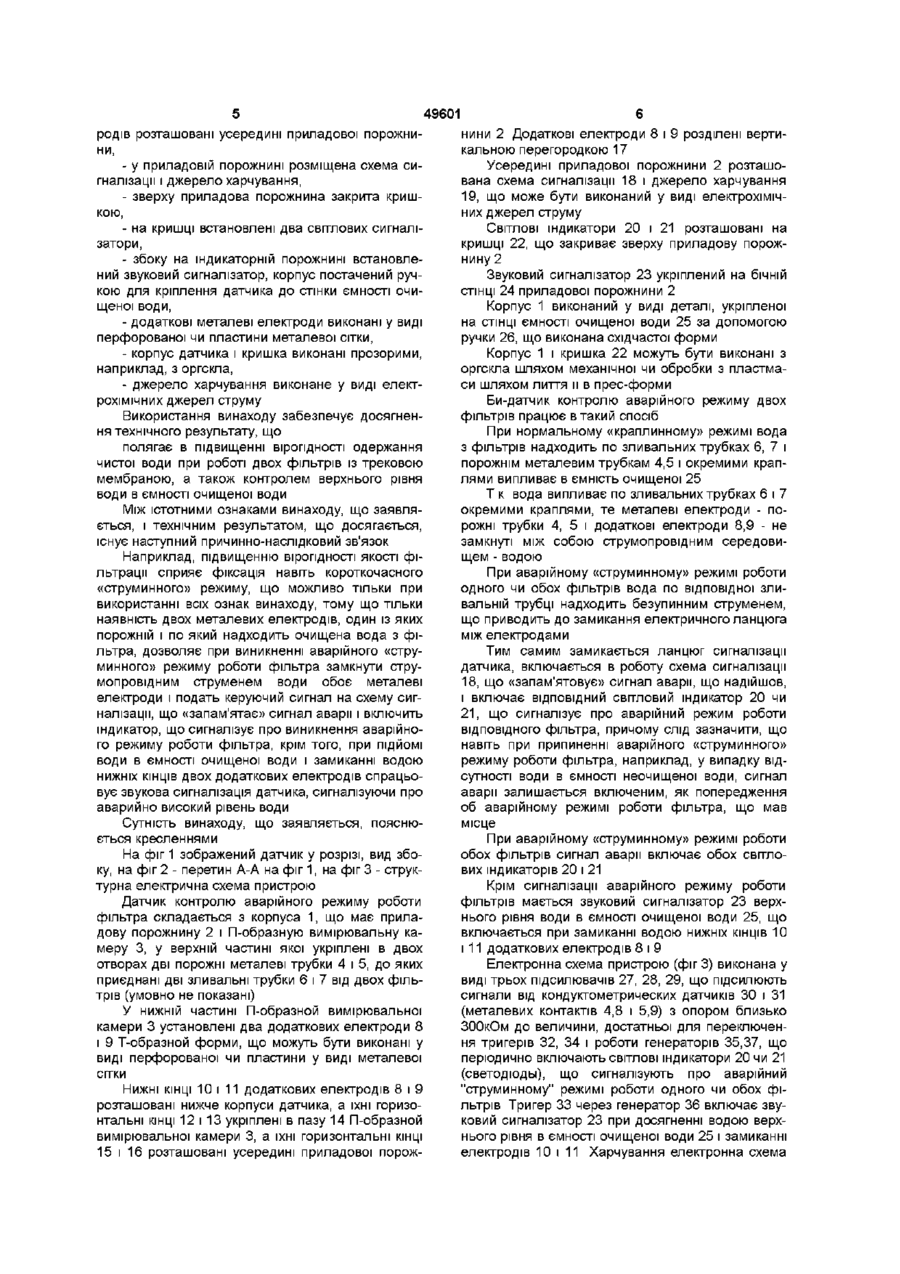

1 Бі-датчик контролю аварійного режиму роботи двох фільтрів, що містить корпус, металевий електрод у вигляді порожнистої трубки, що контактує з потоком контрольованої рідини, джерело живлення і індикатор, який відрізняється тим, що корпус має приладову порожнину і П-подібну вимірювальну камеру, у яку через дві зливальні трубки, приєднані до двох металевих трубокелектродів, має можливість надходження самопливом відфільтрована вода з двох фільтрів, для чого введена друга металева трубка-електрод, причому обидві трубки-електроди встановлені в верхній частині П-подібної вимірювальної камери, у нижній частині якої встановлені два додаткових електроди Т-подібної форми, нижні КІНЦІ яких розташовані нижче корпуса датчика, при цьому їх одні горизонтальні КІНЦІ закріплені в пазу П-подібної вимірювальної камери, а їх другі горизонтальні КІНЦІ - всередині приладової порожнини, у якій розміщені схема сигналізації і джерело живлення і яка зверху закрита кришкою, на кришці встановлені два світлових сигналізатори, а збоку на індикаторній порожнині встановлений звуковий сигналізатор, при цьому корпус оснащений ручкою для кріплення датчика до стінки ємності очищеної води 2 Бі-датчик по п 1, який відрізняється тим, що додаткові металеві електроди виконані у вигляді перфорованої пластини 3 Бі-датчик по п 1, який відрізняється тим, що додаткові металеві електроди виконані у вигляді металевої сітки 4 Бі-датчик по п 1, який відрізняється тим, що корпус датчика і кришка виконані прозорими, наприклад з оргскла 5 Бі-датчик по п 1, який відрізняється тим, що джерело живлення виконано у вигляді електрохімічних джерел струму О (О Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причи 49601 ни, наприклад, якщо закінчилася вода, що очищається фільтром Для збільшення продуктивності фільтрів «Кримська росинка» можна скористатися їхніми конструктивними особливостями, що дозволяють розташувати під однією парою кришок трохи фільтроєлементів, «защелкивающихся» між собою і з кришками Таким чином, можна одержати блок фільтрів «Кримська росинка» із практично будьякою КІЛЬКІСТЮ фільтроєлементів, від кожного з який відходить своя зливальна трубка Для побутових умов досить використання 2-х фільтроєлементів, щоб щодня забезпечити очищеною водою родину з 5-7 чоловік Тому даний винахід розроблений для контролю аварійного режиму роботи двох фільтрів, а датчик названий БИ (тобто два) датчики Загальновідомі кондуктометрические датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М, Информэлектро, 1989р, В Золотарь, "Тринисторный регулятор рівня води", М , журн "Радіо", 1987 р ,№ 5, с 60, а с СРСР № 1059497, "Сигналізатор провідності", МІЖ - 3G01N 27/02, БИ № 45, 1983р і ш), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є «Пристрій для контролю за витіканням електропровідної рідини» (ас СРСР № 1171715, МПК 4G01P 13/00, БИ-3-29, 1985р), що містить металевий електрод, джерело харчування й індикатор, причому електрод виконаний у виді порожньої трубки, на КІНЦІ якої закріплений джгут з гігроскопічного пружного ХІМІЧНО стійкого і непровідного матеріалу, що здійснює контакт між електродом і електропровідною рідиною Недоліком прототипу є складність пристрою і неможливість одночасного прямого контролю «краплинного» чи «струминного» режимів роботи фільтра з трековою мембраною типу «Кримська росинка без уведення додаткових засобів Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи двох фільтрів з досягненням технічного результату - підвищенням вірогідності одержання чистої води при роботі двох фільтрів із трековою мембраною, наприклад, типу «Кримська росинка», а також контролем верхнього рівня води в ємності очищеної води Поставлена задача зважується тим, що в бидатчике контролю аварійного режиму роботи двох фільтрів - 27, що містить корпус, металевий електрод у виді порожньої трубки, що контактує з потоком контрольованої рідини, джерело харчування й індикатор, у корпусі мається приладова порожнина і П-образная вимірювальна камера, у яку через двох зливальних трубок, приєднані до двох металевих трубок-електродів, має можливість надходження самопливом відфільтрована вода з двох фільтрів, для чого введена друга металева трубкаелектрод, причому обидві трубки-електроди встановлені у верхній частині П-образной вимірювальної камери, у нижній частині якої встановлені два додаткових електроди Т-образной форми, нижні КІНЦІ яких розташовані нижче корпуси датчика, при цьому їх одні горизонтальні КІНЦІ укріплені в пазу П-образной вимірювальної камери, а їх другі горизонтальні КІНЦІ розташовані усередині приладової порожнини, у якій розміщені схема сигналізації і джерело харчування і яка зверху закрита кришкою, на якій установлені два світлових сигналізатори, а збоку на індикаторній порожнині встановлений звуковий сигналізатор, при цьому корпус постачений ручкою для кріплення датчика до стінки ємності очищеної води, а додаткові металеві електроди виконані у виді перфорованої чи пластини металевої сітки, причому корпус датчика і кришка виконані прозорими, наприклад, з оргскла, а джерело харчування виконане у виді електрохімічних джерел струму Істотними ознаками, що збігаються з прототипом, є - корпус, - металевий електрод, - металевий електрод виконаний у виді порожньої трубки, - порожня трубка контактує з потоком контрольованої рідини, - індикатор, - джерело харчування Від прототипу винахід, що заявляється, відрізняється наступними істотними ознаками - у корпусі мається приладова порожнина і Побразная вимірювальна камера, - у П-образную вимірювальну камеру через двох зливальних трубок має можливість надходження самопливом відфільтрована вода з двох фільтрів, введено друга металева трубкаелектрод, - дві зливальні трубки приєднані до двох металевих трубок-електродів, - обидві трубки-електроди встановлені у верхній частині П-образной вимірювальної камери, у нижній частині П-образной вимірювальної камери встановлені два додаткових електроди Тобразной форми, - нижні КІНЦІ додаткових електродів розташовані нижче корпуси датчика, - одні горизонтальні КІНЦІ додаткових електродів укріплені в пазу П-образной вимірювальної камери, - другі горизонтальні КІНЦІ додаткових елект 49601 родів розташовані усередині приладової порожнини, - у приладовій порожнині розміщена схема сигналізації і джерело харчування, - зверху приладова порожнина закрита кришкою, - на кришці встановлені два світлових сигналізатори, - збоку на індикаторній порожнині встановлений звуковий сигналізатор, корпус постачений ручкою для кріплення датчика до стінки ємності очищеної води, - додаткові металеві електроди виконані у виді перфорованої чи пластини металевої сітки, - корпус датчика і кришка виконані прозорими, наприклад, з оргскла, - джерело харчування виконане у виді електрохімічних джерел струму Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі двох фільтрів із трековою мембраною, а також контролем верхнього рівня води в ємності очищеної води Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак винаходу, тому що тільки наявність двох металевих електродів, один із яких порожній і по який надходить очищена вода з фільтра, дозволяє при виникненні аварійного «струминного» режиму роботи фільтра замкнути струмопровідним струменем води обоє металеві електроди і подать керуючий сигнал на схему сигналізації, що «запам'ятає» сигнал аварії і включить індикатор, що сигналізує про виникнення аварійного режиму роботи фільтра, крім того, при ПІДЙОМІ води в ємності очищеної води і замиканні водою нижніх КІНЦІВ двох додаткових електродів спрацьовує звукова сигналізація датчика, сигналізуючи про аварийно високий рівень води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений датчик у розрізі, вид збоку, на фіг 2 - перетин А-А на фіг 1, на фіг 3 - структурна електрична схема пристрою Датчик контролю аварійного режиму роботи фільтра складається з корпуса 1, що має приладову порожнину 2 і П-образную вимірювальну камеру 3, у верхній частині якої укріплені в двох отворах дві порожні металеві трубки 4 і 5, до яких приєднані дві зливальні трубки 6 і 7 від двох фільтрів (умовно не показані) У нижній частині П-образной вимірювальної камери 3 установлені два додаткових електроди 8 і 9 Т-образной форми, що можуть бути виконані у виді перфорованої чи пластини у виді металевої сітки Нижні КІНЦІ 10 І 11 додаткових електродів 8 і 9 розташовані нижче корпуси датчика, а їхні горизонтальні КІНЦІ 12 і 13 укріплені в пазу 14 П-образной вимірювальної камери 3, а їхні горизонтальні КІНЦІ 15 І 16 розташовані усередині приладової порож нини 2 Додаткові електроди 8 і 9 розділені вертикальною перегородкою 17 Усередині приладової порожнини 2 розташована схема сигналізації 18 і джерело харчування 19, що може бути виконаний у виді електрохімічних джерел струму СВІТЛОВІ індикатори 20 і 21 розташовані на кришці 22, що закриває зверху приладову порожнину 2 Звуковий сигналізатор 23 укріплений на бічній СТІНЦІ 24 приладової порожнини 2 Корпус 1 виконаний у виді деталі, укріпленої на СТІНЦІ ємності очищеної води 25 за допомогою ручки 26, що виконана східчастої форми Корпус 1 і кришка 22 можуть бути виконані з оргскла шляхом механічної чи обробки з пластмаси шляхом лиття и в прес-форми Би-датчик контролю аварійного режиму двох фільтрів працює в такий спосіб При нормальному «краплинному» режимі вода з фільтрів надходить по зливальних трубках 6, 7 і порожнім металевим трубкам 4,5 і окремими краплями випливає в ємність очищеної 25 Т к вода випливає по зливальних трубках 6 і 7 окремими краплями, те металеві електроди - порожні трубки 4, 5 і додаткові електроди 8,9 - не замкнуті між собою струмопровідним середовищем - водою При аварійному «струминному» режимі роботи одного чи обох фільтрів вода по відповідної зливальній трубці надходить безупинним струменем, що приводить до замикання електричного ланцюга між електродами Тим самим замикається ланцюг сигналізації датчика, включається в роботу схема сигналізації 18, що «запам'ятовує» сигнал аварії, що надійшов, і включає ВІДПОВІДНИЙ світловий індикатор 20 чи 21, що сигналізує про аварійний режим роботи ВІДПОВІДНОГО фільтра, причому слід зазначити, що навіть при припиненні аварійного «струминного» режиму роботи фільтра, наприклад, у випадку відсутності води в ємності неочищеної води, сигнал аварії залишається включеним, як попередження об аварійному режимі роботи фільтра, що мав місце При аварійному «струминному» режимі роботи обох фільтрів сигнал аварії включає обох світлових індикаторів 20 і 21 Крім сигналізації аварійного режиму роботи фільтрів мається звуковий сигналізатор 23 верхнього рівня води в ємності очищеної води 25, що включається при замиканні водою нижніх КІНЦІВ 10 і 11 додаткових електродів 8 і 9 Електронна схема пристрою (фіг 3) виконана у виді трьох підсилювачів 27, 28, 29, що підсилюють сигнали від кондуктометрических датчиків ЗО і 31 (металевих контактів 4,8 і 5,9) з опором близько ЗООкОм до величини, достатньої для переключення тригерів 32, 34 і роботи генераторів 35,37, що періодично включають СВІТЛОВІ індикатори 20 чи 21 (светодюды), що сигналізують про аварійний "струминному" режимі роботи одного чи обох фільтрів Тригер 33 через генератор 36 включає звуковий сигналізатор 23 при досягненні водою верхнього рівня в ємності очищеної води 25 і замиканні електродів 10 і 11 Харчування електронна схема 49601 сигналізації 18 одержує від джерела харчування 19, виконаного у виді декількох малогабаритних електрохімічних джерел струму З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварій 8 ного "струминного " режиму двох фільтрів із трековою мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного " режиму роботи двох фільтрів А 25 ФІГ.1 Фіг.2 ФІГ.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
