Спосіб фазового детектування

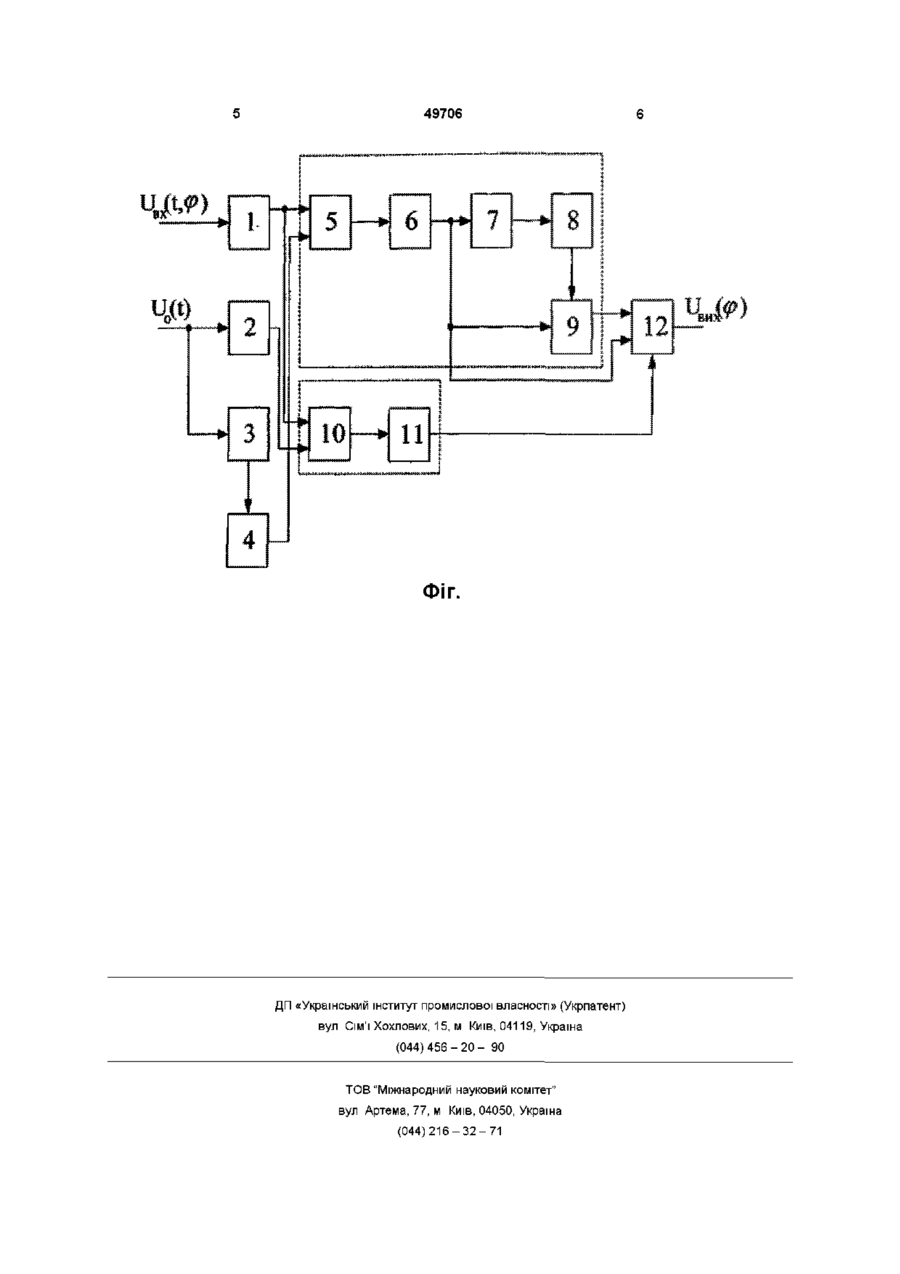

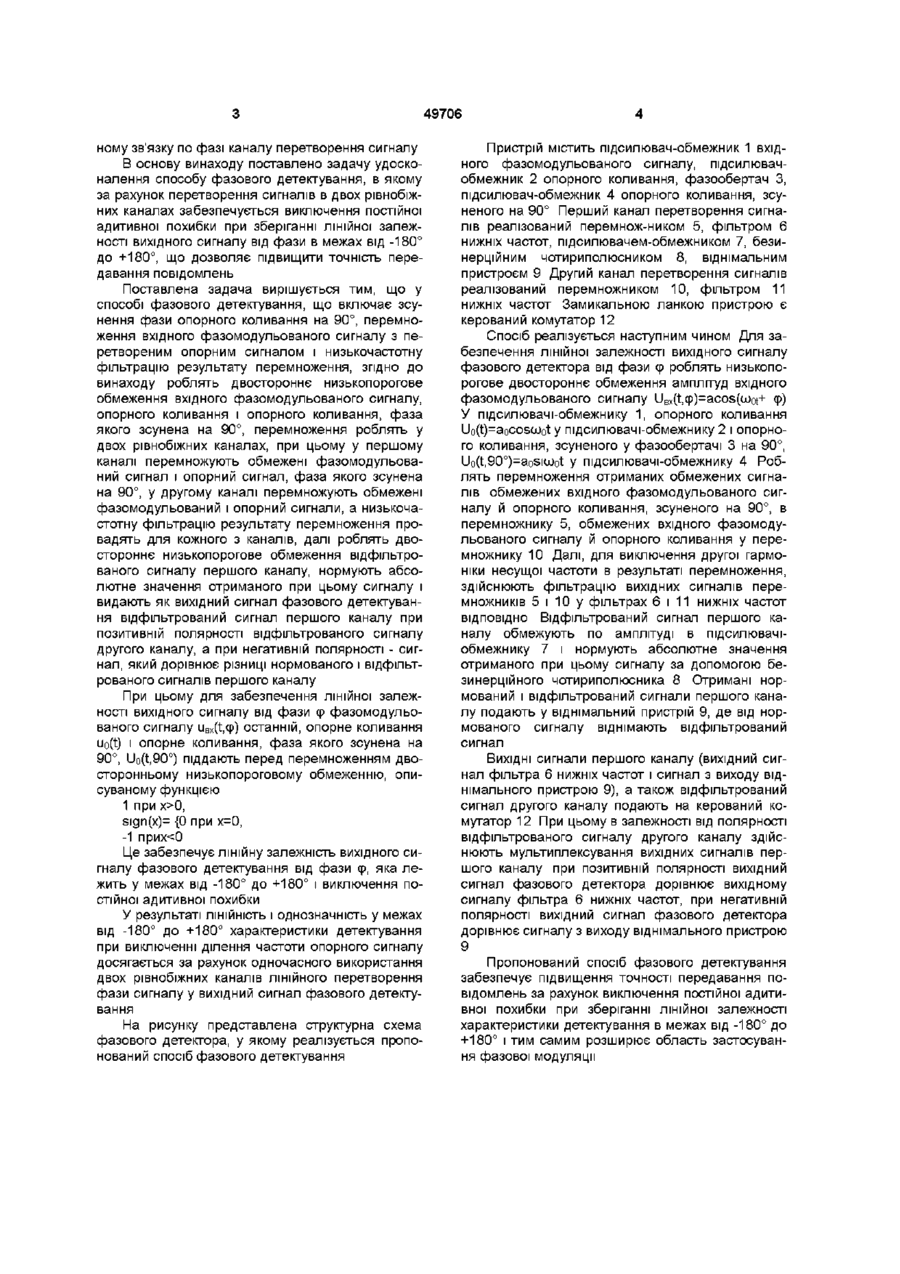

Спосіб фазового детектування, що включає зсунення фази опорного коливання на 90°, перемноження вхідного фазомодульованого сигналу з перетвореним опорним сигналом і низькочастотну фільтрацію результату перемноження, який відрізняється тим, що здійснюють двостороннє низькопорогове обмеження вхідного фазомодульованого сигналу, опорного коливання і опорного коливання, фаза якого зсунена на 90°, перемно ження здійснюють у двох рівнобіжних каналах, при цьому у першому каналі перемножують обмежені фазомодульований сигнал і опорний сигнал, фаза якого зсунена на 90°, у другому каналі перемножують обмежені фазомодульований і опорний сигнали, а низькочастотну фільтрацію результату перемноження провадять для кожного з каналів, далі здійснюють двостороннє низькопорогове обмеження відфільтрованого сигналу першого каналу, нормують абсолютне значення отриманого при цьому сигналу і видають як вихідний сигнал фазового детектування відфільтрований сигнал першого каналу при позитивній полярності відфільтрованого сигналу другого каналу, а при негативній полярності - сигнал, який дорівнює різниці нормованого і відфільтрованого сигналів першого каналу Винахід відноситься до передавання безперервних і багатопозиційних дискретних повідомлень, а саме до фазового детектування і може бути використаний в системах телевимірювання, телекеруванні, зв'язку, телебаченні й в обчислювальній техніці Відомий спосіб фазового детектування, який використовується у фазометрі [Мирський Г Я Радіоелектронні виміри - М "Енергія", 1969, с 326] Спосіб полягає в тому, що роблять перетворення обох синусоїдальних сигналів у гострі імпульси, що відповідають моментам переходів цих сигналів через нуль з похідними однакового знака (часові інтервали між найближчими імпульсами пропорційні певному зсуненню фаз) і вимір відносної величини часового інтервалу ДТ стосовно періоду Т, установлюють зв'язок між зсувом фаз е і відносним часовим р інтервалом ср=360°ДТЛ~ (А с СРСР №240042, кл Н 03D 3/00, опубл 21 03 69) Суть найближчого аналогу полягає в тому, що роблять зсунення фази опорного коливання на 90°, ділять частоту опорного коливання на п раз, модулюють фазу отриманого сигналу вихідним сигналом детектора та множать частоту цього сигналу на п раз, після чого перемножують фазомодульований сигнал uBX(t,cp) з отриманим після перетворення опорним сигналом та роблять низькочастотну фільтрацію результату перемноження В аналогу залежність вихідного сигналу від фази є ЛІНІЙНОЮ в межах від -180° до +180° Ознаки найближчого аналогу, які збігаються з суттєвими ознаками винаходу, що заявляється зсунення фази опорного коливання на 90°, перемноження вхідного фазомодульованого сигналу з перетвореним опорним сигналом і низькочастотна фільтрація результату перемноження Найближчий аналог не забезпечує достатньої точності передавання повідомлень, особливо це стосується телеметричних повідомлень, за рахунок того, що у вихідному сигналі має місце наявність довільної постійної адитивної похибки внаслідок ділення частоти опорного сигналу у зворот Даний спосіб робить неможливим детектування різниці фаз позитивного і негативного знаків, тому що перший синусоїдальний сигнал завжди випереджує другий Найбільш близьким аналогом по технічній суті щодо заявленого є спосіб фазового детектування (О о 49706 ному зв'язку по фазі каналу перетворення сигналу В основу винаходу поставлено задачу удосконалення способу фазового детектування, в якому за рахунок перетворення сигналів в двох рівнобіжних каналах забезпечується виключення постійної адитивної похибки при зберіганні лінійної залежності вихідного сигналу від фази в межах від -180° до +180°, що дозволяє підвищити точність передавання повідомлень Поставлена задача вирішується тим, що у способі фазового детектування, що включає зсунення фази опорного коливання на 90°, перемноження вхідного фазомодульованого сигналу з перетвореним опорним сигналом і низькочастотну фільтрацію результату перемноження, згідно до винаходу роблять двостороннє низькопорогове обмеження вхідного фазомодульованого сигналу, опорного коливання і опорного коливання, фаза якого зсунена на 90°, перемноження роблять у двох рівнобіжних каналах, при цьому у першому каналі перемножують обмежені фазомодульований сигнал і опорний сигнал, фаза якого зсунена на 90°, у другому каналі перемножують обмежені фазомодульований і опорний сигнали, а низькочастотну фільтрацію результату перемноження провадять для кожного з каналів, далі роблять двостороннє низькопорогове обмеження відфільтрованого сигналу першого каналу, нормують абсолютне значення отриманого при цьому сигналу і видають як вихідний сигнал фазового детектування відфільтрований сигнал першого каналу при позитивній полярності відфільтрованого сигналу другого каналу, а при негативній полярності - сигнал, який дорівнює різниці нормованого і відфільтрованого сигналів першого каналу При цьому для забезпечення лінійної залежності вихідного сигналу від фази е фазомодульор ваного сигналу uBX(t,cp) останній, опорне коливання uo(t) і опорне коливання, фаза якого зсунена на 90°, Uo(t,90°) піддають перед перемноженням двосторонньому низькопороговому обмеженню, описуваному функцією 1 при х>0, sign(x)= {0 при х=0, -1 прих
