H03D 3/00 — Демодуляція частотно-і фазомодулірованних коливань

Номер патенту: 87789

Опубліковано: 25.02.2014

Автори: Приходько Сергій Іванович, Альошин Геннадій Васильович, Хамзе Білал, Індик Сергій Володимирович

МПК: H03D 3/00, H01G 9/00

Мітки: слідкуючий, завадостійкий, детектор, цифровий, фазовий

Формула / Реферат:

Слідкуючий завадостійкий цифровий фазовий детектор, що вміщує послідовно включені генератор рахункових імпульсів, першу схему "І", електронний комутатор, подільник удвічі частоти рахункових імпульсів, перший лічильник, формувач сигнальних імпульсів послідовно з'єднаний з першим діодом, другою схемою "І" і першим тригером, а також підключений через другий діод до керуючого входу комутатора і до третьої схеми "І",...

Номер патенту: 79773

Опубліковано: 25.04.2013

Автори: Приходько Сергій Іванович, Альошин Геннадій Васильович, Індик Сергій Володимирович

МПК: H01G 9/00, H03D 3/00

Мітки: цифровий, детектор, фазовий, завадостійкий

Формула / Реферат:

Завадостійкий цифровий фазовий детектор, що містить послідовно включені генератор рахункових імпульсів, першу схему "І", електронний комутатор, дільник надвоє частоти рахункових імпульсів, лічильник, формувач сигнальних імпульсів, послідовно з'єднаний з діодом, схемою затримки, другою схемою "І" та з першим тригером, вихід формувача опорних імпульсів через перший тригер, з'єднаний зі входом першої схеми "І" і...

Номер патенту: 68130

Опубліковано: 12.03.2012

Автори: Приходько Сергій Іванович, Альошин Геннадій Васильович, Бойко Денис Олександрович

МПК: H03D 3/00

Мітки: цифровий, детектор, завадостійкий, фазовий

Формула / Реферат:

Завадостійкий цифровий фазовий детектор, що містить генератор рахункових імпульсів, першу схему "І", електронний комутатор, дільник частоти рахункових імпульсів на 2, лічильник імпульсів, формувач сигнальних імпульсів, формувач опорних імпульсів, який відрізняється тим, що він додатково містить послідовно з'єднані з формувачем сигнальних імпульсів діод, схему затримки, другу схему "І" та перший тригер, що з'єднаний з...

Номер патенту: 91950

Опубліковано: 10.09.2010

Автор: Горбатий Іван Володимирович

МПК: H04L 27/20, H04L 27/34, H03D 3/00 ...

Мітки: основі, модуляції, інформаційного, багатьох, сигналу, передавання, складових, допомогою, даних, амплітудно, пристрій, сформованого

Формула / Реферат:

Пристрій для передавання даних за допомогою інформаційного сигналу, сформованого на основі амплітудної модуляції багатьох складових, що містить модулятор, який складається з формувача модулюючих інформаційних сигналів, першого генератора гармонійного носійного коливання передавання, першого фазоповертача на кут , першого та другого перемножувачів, суматора, та демодулятор,...

Номер патенту: 91942

Опубліковано: 10.09.2010

Автор: Горбатий Іван Володимирович

МПК: H03D 3/00, H04L 27/34, H04L 27/20 ...

Мітки: основі, складових, допомогою, багатьох, спосіб, сигналу, модуляції, сформованого, інформаційного, даних, амплітудно, передавання

Формула / Реферат:

Спосіб передавання даних за допомогою інформаційного сигналу, сформованого на основі амплітудної модуляції багатьох складових, згідно з яким формують перший  та другий  дискретні модулюючі інформаційні сигнали з L можливими рівнями амплітуди, використовуючи змінні в часі t вхідні дані uд(t), формують першу...

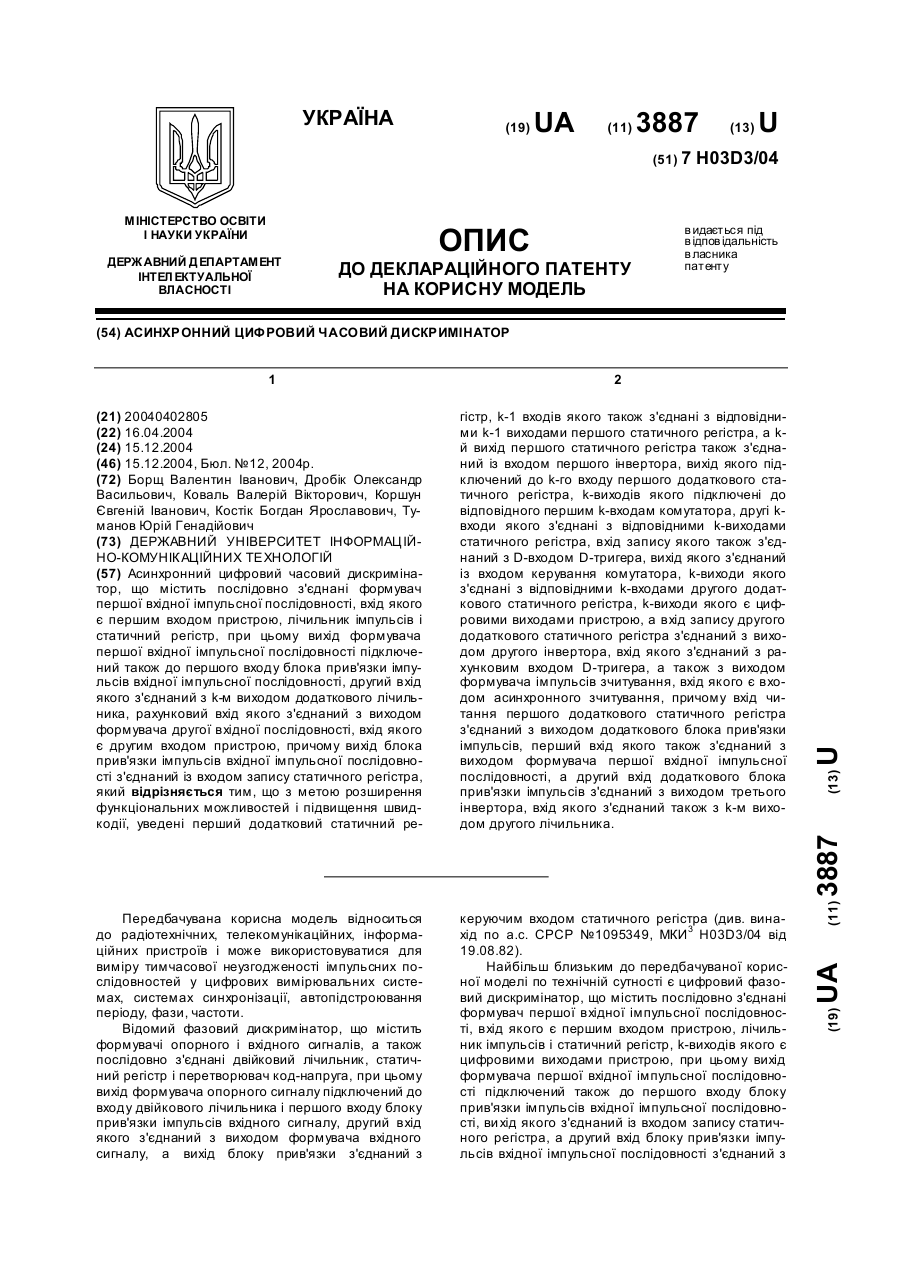

Номер патенту: 3887

Опубліковано: 15.12.2004

Автори: Дробік Олександр Васильович, Костік Богдан Ярославович, Борщ Валентин Іванович, Коршун Євгеній Іванович, Туманов Юрій Генадійович, Коваль Валерій Вікторович

МПК: H03D 3/00

Мітки: часовий, цифровий, дискримінатор, асинхронний

Формула / Реферат:

Асинхронний цифровий часовий дискримінатор, що містить послідовно з'єднані формувач першої вхідної імпульсної послідовності, вхід якого є першим входом пристрою, лічильник імпульсів і статичний регістр, при цьому вихід формувача першої вхідної імпульсної послідовності підключений також до першого входу блока прив'язки імпульсів вхідної імпульсної послідовності, другий вхід якого з'єднаний з k-м виходом додаткового лічильника, рахунковий вхід...

Номер патенту: 3081

Опубліковано: 15.10.2004

Автори: Михайлов Микола Костянтинович, Коваль Валерій Вікторович, Коваль Костянтин Валерійович, Борщ Валентин Іванович, Костік Богдан Ярославович

МПК: H03D 3/00

Мітки: дискримінатор, цифровий, часовий

Формула / Реферат:

Цифровий часовий дискримінатор, що містить послідовно з'єднані формувач першої вхідної імпульсної послідовності, вхід якого є першим входом пристрою, формувач другої вхідної послідовності, лічильник імпульсів і статичний регістр, блок прив'язки імпульсів вхідної імпульсної послідовності, додатковий лічильник, при цьому вихід формувача першої вхідної імпульсної послідовності підключений також до першого входу блока прив'язки імпульсів вхідної...

Номер патенту: 62353

Опубліковано: 15.12.2003

Автори: Бондаренко Михайло Федорович, Сліпченко Миколай Іванович, Пилипец Віталій Владиславович, Хом'яков Євгеній Вікторович, Чередніков Павло Ілліч

МПК: H03D 3/00

Мітки: модуляції, сигналів, спосіб, фазомодульованих, здійснення, демодуляції, пазонний, пристрій

Формула / Реферат:

1. Пазонний спосіб демодуляції і модуляції фазомодульованих сигналів, що включає виділення з вхідного сигналу опорного, фазове детектування сигналів щодо опорного, перетворення сигналів неузгодженості у відповідні логічні рівні, який відрізняється тим, що настроюють усі пазонні системи на роботу у відповідній зоні нестійкості, збуджують і генерують у модулюючому тракті сигнал з фазою, відповідною вхідному сигналу, одержують опорний сигнал...

Номер патенту: 49706

Опубліковано: 16.09.2002

Автори: Хламов Михайло Георгійович, Бронніков Вадим Миколайович, Ликов Олексій Геннадійович, Зорі Анатолій Анатолійович

МПК: H03D 3/00

Мітки: фазового, детектування, спосіб

Формула / Реферат:

Спосіб фазового детектування, що включає зсунення фази опорного коливання на 90°, перемноження вхідного фазомодульованого сигналу з перетвореним опорним сигналом і низькочастотну фільтрацію результату перемноження, який відрізняється тим, що здійснюють двостороннє низькопорогове обмеження вхідного фазомодульованого сигналу, опорного коливання і опорного коливання, фаза якого зсунена на 90°, перемноження здійснюють у двох рівнобіжних каналах,...

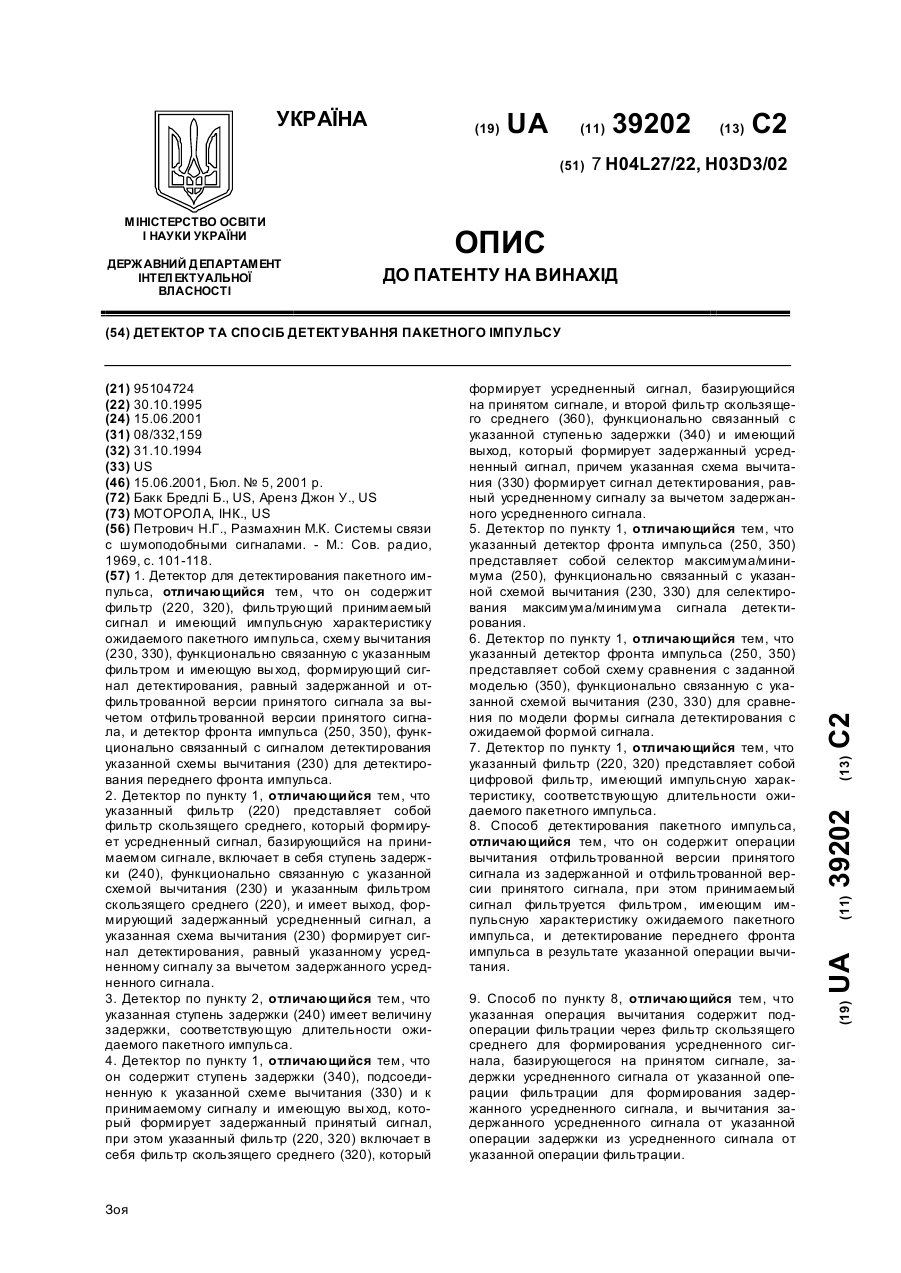

Номер патенту: 39202

Опубліковано: 15.06.2001

Автори: Бакк Бредлі Б.,, Аренз Джон У.

МПК: H03D 3/00, H04L 27/22

Мітки: детектування, імпульсу, спосіб, детектор, пакетного

Формула / Реферат:

1. Детектор для детектирования пакетного импульса, отличающийся тем, что он содержит фильтр (220, 320), фильтрующий принимаемый сигнал и имеющий импульсную характеристику ожидаемого пакетного импульса, схему вычитания (230, 330), функционально связанную с указанным фильтром и имеющую выход, формирующий сигнал детектирования, равный задержанной и отфильтрованной версии принятого сигнала за вычетом отфильтрованной версии принятого сигнала, и...

Номер патенту: 37887

Опубліковано: 15.05.2001

Автори: Мхеян Микаел Фрунзикович, Гура Костянтин Миколайович, Репа Федір Михайлович

МПК: G01R 25/00, H03D 3/00

Мітки: нвч-сигналів, пристрій, фаз, вимірювання, різниці

Текст:

...сигнал Івим а на магнітний 7 - сигнал І~опорн з опорною фазою ДСОФ 1, що забезпечує високу розв'язку між опорним і вимірювальним входами. Вихідний сигнал UΔj знімається з контактних 8 виводів ГМП і поступає на індикатор 9, шкала якого проградуйована в значеннях різниці фаз між опорним І~опорн і вимірювальним Івим сигналами. Металеві основи 10 і 11 забезпечують додаткове екранування від зовнішніх небажаних електромагнітних полів....

Номер патенту: 26839

Опубліковано: 29.12.1999

Автори: Роговська Аліна Тадеушівна, Ворошило Галина Іванівна, Большакова Інесса Антонівна

МПК: H03D 3/00

Мітки: синхронний, дискримінатор, фазовий, частотний

Формула / Реферат:

Частотный фазовый синхронный дискриминатор, содержащий генератор опорного сигнала, источник информационного сигнала и суммирующее устройство, отличающийся тем, что в качестве источника информационного сигнала использован источник переменного магнитного поля, в качестве суммирующего устройства использованы датчик Холла и операционный усилитель, причем генератор опорного сигнала соединен со входом датчика Холла, выход датчика Холла соединен с...

Номер патенту: 25993

Опубліковано: 26.02.1999

Автори: Покровський Володимир Іванович, Слюсар Вадим Іванович, Сахно Валентин Пилипович

МПК: H03D 3/00

Мітки: частотний, детектор, цифровий

Формула / Реферат:

Цифровой частотный детектор, содержащий последовательно соединенные первый и второй регистры, а также постоянное запоминающее устройство, причем выход первого регистра, вход которого является входом цифрового частотного детектора, подключен к входу одной из переменных адресного входа постоянного запоминающего устройства, управляющие входы первого и второго регистров являются тактовым входом цифрового частотного детектора, отличающийся тем,...

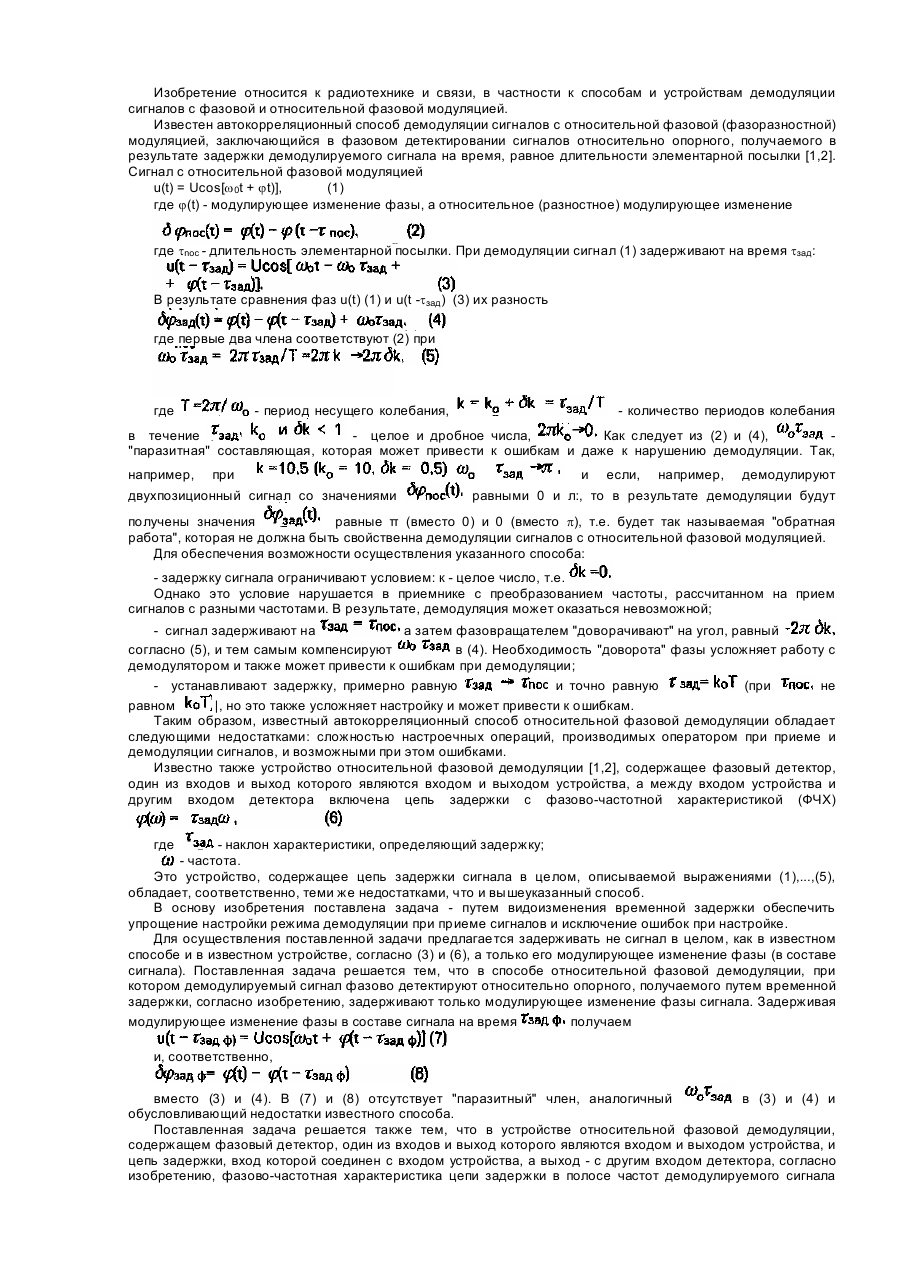

Номер патенту: 24068

Опубліковано: 31.08.1998

Автор: Голуб Владислав Сергійович

МПК: H03D 3/00

Мітки: фазової, пристрій, здійснення, відносної, спосіб, демодуляції

Формула / Реферат:

1. Способ относительной фазовой демодуляции, при котором демодулируемый сигнал фазово детектируют относительно опорного, получаемого путем временной задержки, отличающийся тем, что задерживают только модулирующее изменение фазы сигнала.2. Устройство относительной фазовой модуляции, содержащее фазовый детектор, один из входов и выход которого являются входом и выходом устройства, и цепь задержки, вход которой соединен с входом...

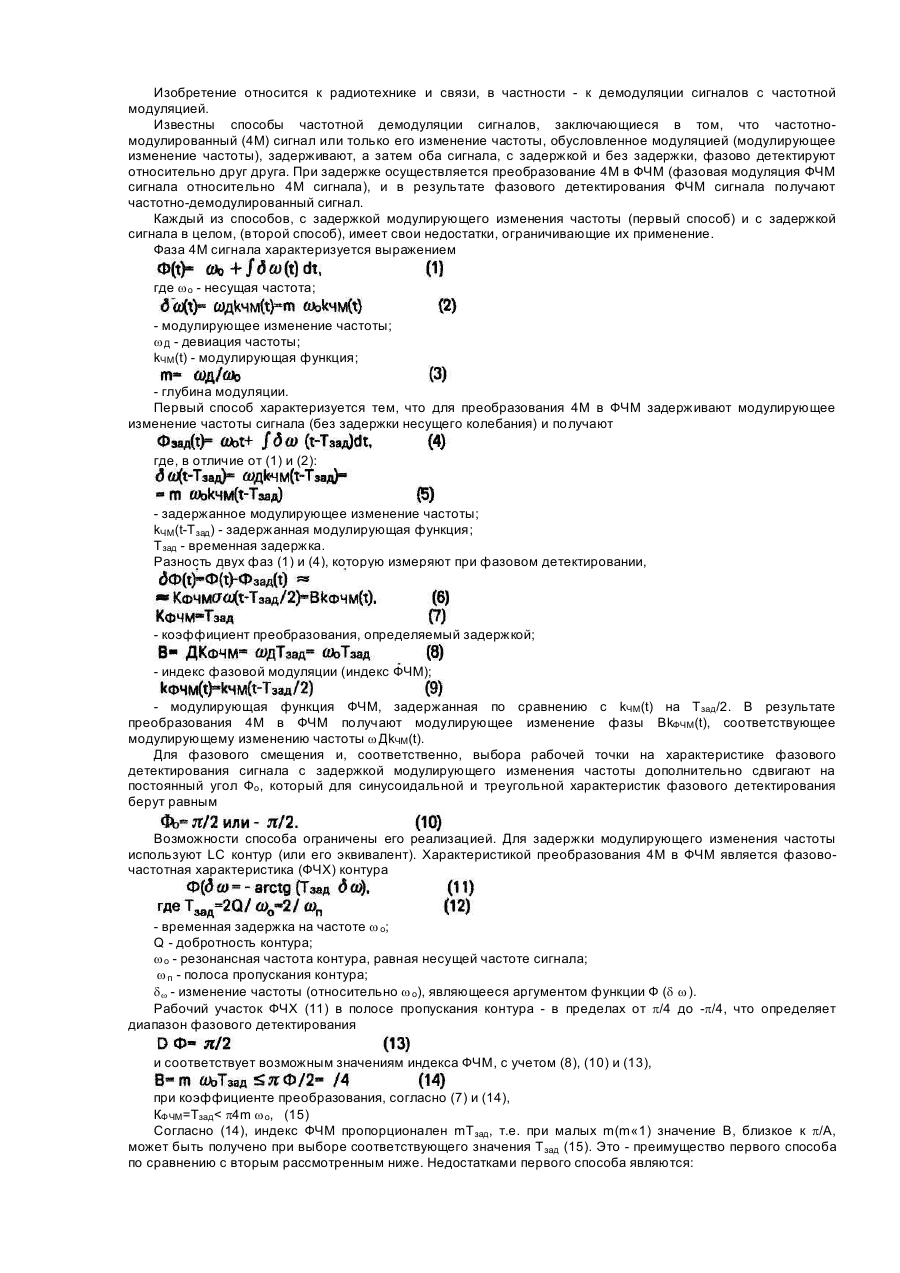

Номер патенту: 23019

Опубліковано: 30.06.1998

Автор: Голуб Владислав Сергійович

МПК: H03D 3/00

Мітки: частотної, демодуляції, спосіб

Формула / Реферат:

1. Способ частотной демодуляции, заключающийся в том, что демодулируемый сигнал задерживают, а затем незадержанный и задержанный сигналы фазово детектируют относительно друг друга, отличающийся тем, что задержку осуществляют на время, равное Тзад=(n+кT)/fo, где n+кT=В/2 pm.n -действительное число, кроме n=0 для первого полуцикла характеристики фазового детектирования,0£кT<1 - относительная координата...

Номер патенту: 18761

Опубліковано: 25.12.1997

Автор: Аркушин Василь Прокопович

МПК: H03D 3/00

Мітки: в.п.аркушина, детектор, синхронний

Формула / Реферат:

Синхронный детектор, содержащий первый и второй интеграторы со входами установки в нуль, входы которых соединены и являются входом синхронного детектора, а выходы соединены с прямым и инверсным входами вычитающего сумматора, выход которого является выходом синхронного детектора, блок управления установкой интеграторов в нуль, выходы которого соединены с входами установки в нуль соответствующих интеграторов, отличающийся тем, что введены...

Номер патенту: 13577

Опубліковано: 25.04.1997

Автори: Лупало Анатолій Іванович, Приймак Іван Андрійович

МПК: H03D 3/00, H03K 9/00

Мітки: дискримінатор, частотний

Формула / Реферат:

Частотный дискриминатор, содержащий пер­вый и второй резонансные контуры, входы которых объединены и подключены к входной шине, а так­же первый и второй амплитудные детекторы, вы­ходы которых соединены соответственно с первым и вторым входами блока вычитания, выход которо­го является выходом устройства, отличающийся тем, что, с целью повышения крутизны дискрими­национной характеристики при высокой частотной избирательности и широких...
