Лабораторія пересувна для діагностики геологічного середовища на малих глибинах

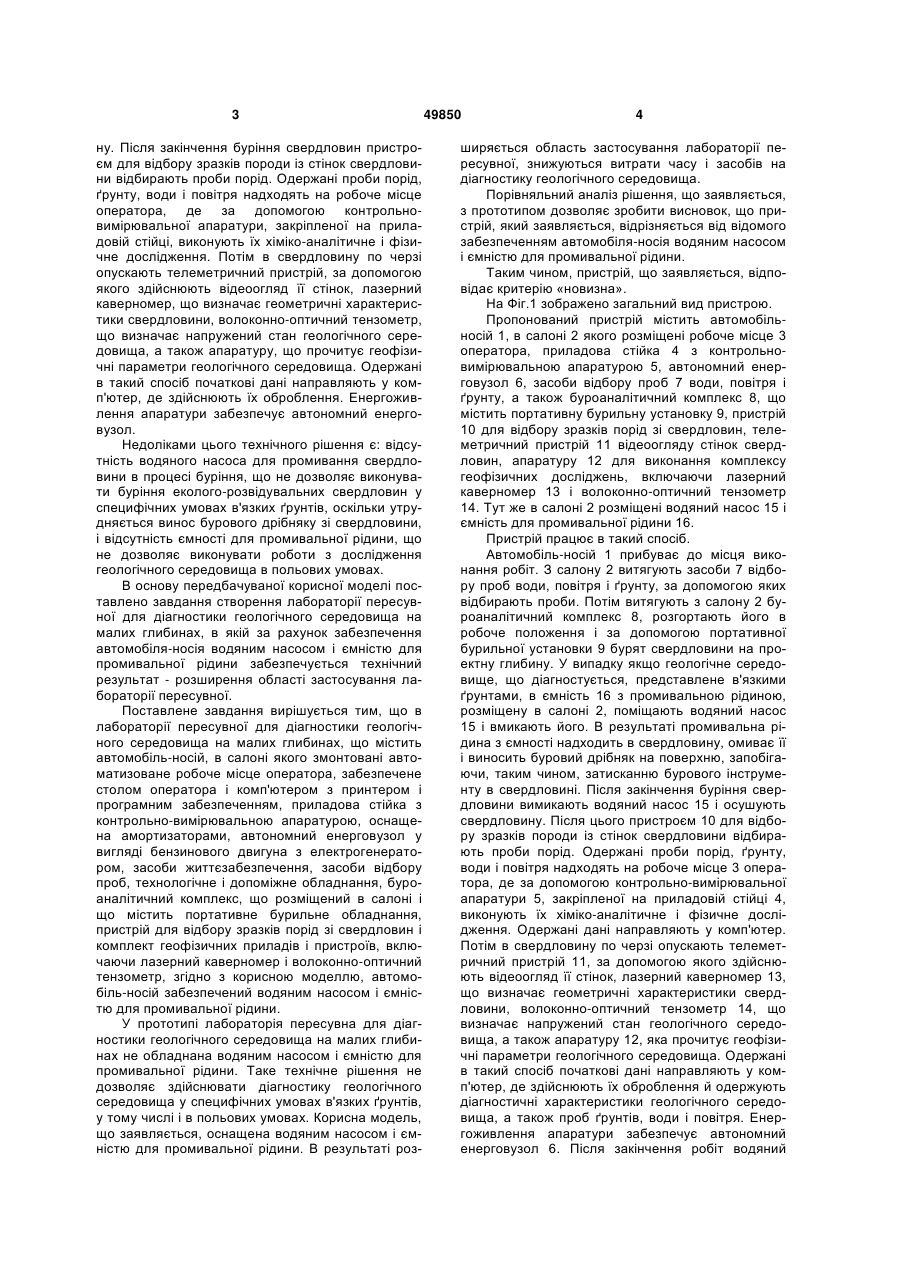

Лабораторія пересувна для діагностики геологічного середовища на малих глибинах, що містить автомобіль-носій, в салоні якого змонтовані автоматизоване робоче місце оператора, забезпечене столом оператора і комп'ютером з принтером і 3 ну. Після закінчення буріння свердловин пристроєм для відбору зразків породи із стінок свердловини відбирають проби порід. Одержані проби порід, ґрунту, води і повітря надходять на робоче місце оператора, де за допомогою контрольновимірювальної апаратури, закріпленої на приладовій стійці, виконують їх хіміко-аналітичне і фізичне дослідження. Потім в свердловину по черзі опускають телеметричний пристрій, за допомогою якого здійснюють відеоогляд її стінок, лазерний каверномер, що визначає геометричні характеристики свердловини, волоконно-оптичний тензометр, що визначає напружений стан геологічного середовища, а також апаратуру, що прочитує геофізичні параметри геологічного середовища. Одержані в такий спосіб початкові дані направляють у комп'ютер, де здійснюють їх оброблення. Енергоживлення апаратури забезпечує автономний енерговузол. Недоліками цього технічного рішення є: відсутність водяного насоса для промивання свердловини в процесі буріння, що не дозволяє виконувати буріння еколого-розвідувальних свердловин у специфічних умовах в'язких ґрунтів, оскільки утрудняється винос бурового дрібняку зі свердловини, і відсутність ємності для промивальної рідини, що не дозволяє виконувати роботи з дослідження геологічного середовища в польових умовах. В основу передбачуваної корисної моделі поставлено завдання створення лабораторії пересувної для діагностики геологічного середовища на малих глибинах, в якій за рахунок забезпечення автомобіля-носія водяним насосом і ємністю для промивальної рідини забезпечується технічний результат - розширення області застосування лабораторії пересувної. Поставлене завдання вирішується тим, що в лабораторії пересувної для діагностики геологічного середовища на малих глибинах, що містить автомобіль-носій, в салоні якого змонтовані автоматизоване робоче місце оператора, забезпечене столом оператора і комп'ютером з принтером і програмним забезпеченням, приладова стійка з контрольно-вимірювальною апаратурою, оснащена амортизаторами, автономний енерговузол у вигляді бензинового двигуна з електрогенератором, засоби життєзабезпечення, засоби відбору проб, технологічне і допоміжне обладнання, буроаналітичний комплекс, що розміщений в салоні і що містить портативне бурильне обладнання, пристрій для відбору зразків порід зі свердловин і комплект геофізичних приладів і пристроїв, включаючи лазерний каверномер і волоконно-оптичний тензометр, згідно з корисною моделлю, автомобіль-носій забезпечений водяним насосом і ємністю для промивальної рідини. У прототипі лабораторія пересувна для діагностики геологічного середовища на малих глибинах не обладнана водяним насосом і ємністю для промивальної рідини. Таке технічне рішення не дозволяє здійснювати діагностику геологічного середовища у специфічних умовах в'язких ґрунтів, у тому числі і в польових умовах. Корисна модель, що заявляється, оснащена водяним насосом і ємністю для промивальної рідини. В результаті роз 49850 4 ширяється область застосування лабораторії пересувної, знижуються витрати часу і засобів на діагностику геологічного середовища. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пристрій, який заявляється, відрізняється від відомого забезпеченням автомобіля-носія водяним насосом і ємністю для промивальної рідини. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». На Фіг.1 зображено загальний вид пристрою. Пропонований пристрій містить автомобільносій 1, в салоні 2 якого розміщені робоче місце 3 оператора, приладова стійка 4 з контрольновимірювальною апаратурою 5, автономний енерговузол 6, засоби відбору проб 7 води, повітря і ґрунту, а також буроаналітичний комплекс 8, що містить портативну бурильну установку 9, пристрій 10 для відбору зразків порід зі свердловин, телеметричний пристрій 11 відеоогляду стінок свердловин, апаратуру 12 для виконання комплексу геофізичних досліджень, включаючи лазерний каверномер 13 і волоконно-оптичний тензометр 14. Тут же в салоні 2 розміщені водяний насос 15 і ємність для промивальної рідини 16. Пристрій працює в такий спосіб. Автомобіль-носій 1 прибуває до місця виконання робіт. З салону 2 витягують засоби 7 відбору проб води, повітря і ґрунту, за допомогою яких відбирають проби. Потім витягують з салону 2 буроаналітичний комплекс 8, розгортають його в робоче положення і за допомогою портативної бурильної установки 9 бурят свердловини на проектну глибину. У випадку якщо геологічне середовище, що діагностується, представлене в'язкими ґрунтами, в ємність 16 з промивальною рідиною, розміщену в салоні 2, поміщають водяний насос 15 і вмикають його. В результаті промивальна рідина з ємності надходить в свердловину, омиває її і виносить буровий дрібняк на поверхню, запобігаючи, таким чином, затисканню бурового інструменту в свердловині. Після закінчення буріння свердловини вимикають водяний насос 15 і осушують свердловину. Після цього пристроєм 10 для відбору зразків породи із стінок свердловини відбирають проби порід. Одержані проби порід, ґрунту, води і повітря надходять на робоче місце 3 оператора, де за допомогою контрольно-вимірювальної апаратури 5, закріпленої на приладовій стійці 4, виконують їх хіміко-аналітичне і фізичне дослідження. Одержані дані направляють у комп'ютер. Потім в свердловину по черзі опускають телеметричний пристрій 11, за допомогою якого здійснюють відеоогляд її стінок, лазерний каверномер 13, що визначає геометричні характеристики свердловини, волоконно-оптичний тензометр 14, що визначає напружений стан геологічного середовища, а також апаратуру 12, яка прочитує геофізичні параметри геологічного середовища. Одержані в такий спосіб початкові дані направляють у комп'ютер, де здійснюють їх оброблення й одержують діагностичні характеристики геологічного середовища, а також проб ґрунтів, води і повітря. Енергоживлення апаратури забезпечує автономний енерговузол 6. Після закінчення робіт водяний 5 49850 насос 15 витягують з ємності 16, буроаналітичний комплекс 8 згортають і розміщують в салоні 2 автомобіля-носія 1, тут же розташовують засоби відбору проб ґрунтів, води і повітря, а також технологічне і допоміжне обладнання, вимикають енерговузол 6 і автомобіль-носій 1 відправляють до наступної точки. Передбачуваний пристрій забезпечує діагностику геологічного середовища, в тому числі і в специфічних умовах в'язких ґрунтів, розширюючи таким чином область застосування лабораторії пересувної, знижує витрати часу і засобів на діагностичні роботи завдяки тому, що: 1. Автомобіль-носій забезпечений водяним насосом для очищення свердловини. 2. У салоні автомобіля-носія розміщена єм Комп’ютерна верстка М. Ломалова 6 ність для промивальної рідини, що дає можливість мати її запас для роботи в польових умовах. Джерела інформації: 1. Лаборатория передвижная для экологического контроля окружающей среды [Текст] : пат. 57021 Рос. Федерация: МПК G01W 1/02, В60Р 3/00 / Герасимов, И.А. Кантюков, Р.А. и др. (РФ). №2006118056/22 ; заявл. 26.05.2006 ; опубл. 27.09.2006, Бюл. №27. 2. Лабораторія пересувна для діагностики геологічного середовища на малих глибинах [Текст] : пат. 32394 Україна: МПК Е21В 7/02, В60Р 3/00, G01W 1/02. / Кисельов, М.М., Філатов В.Ф. (Україна). - №u200800755; заявл. 22.01.2008; опубл. 12.05.2008, Бюл. №8. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
