Лабораторія пересувна для діагностики геологічного середовища на малих глибинах

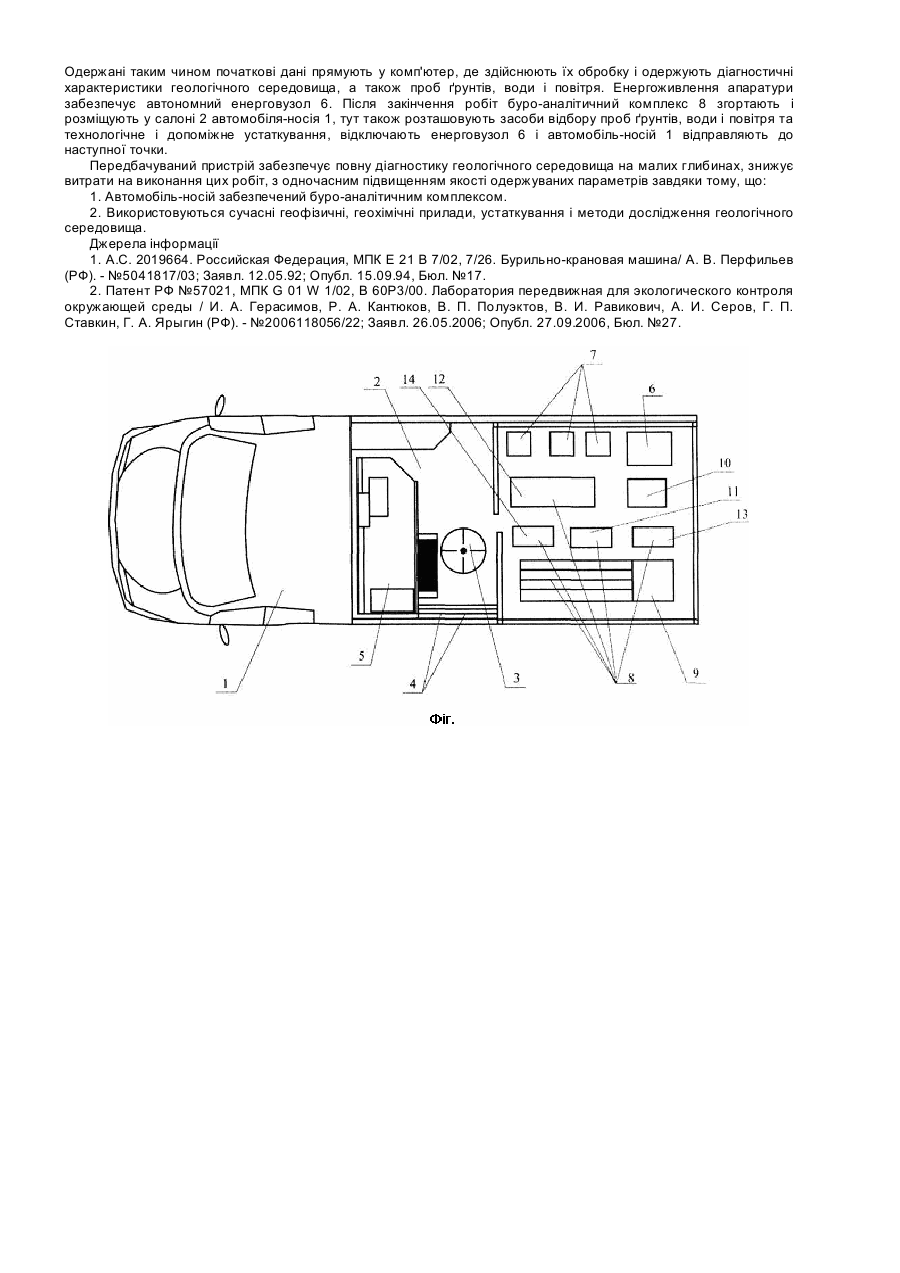

Передбачувана корисна модель відноситься до установок для буріння свердловин в ґрунті зокрема до пересувних бурильних машин, забезпечених приладами і устаткуванням для діагностики свердловин на малих глибинах. Відома пересувна бурильна машина [1], що містить автомобіль-носій і розміщену на ньому бурильну установку і комплект устаткування для відбору керна з свердловин. Недоліками цього пристрою є обмежена кількість параметрів геологічного середовища та їх низька надійність, обумовлені тим, що інформацію про геологічне середовище одержують в результаті аналізу керна, що витягають з свердловини комплектом наявного устаткування, а також велика вага і громіздкість бурильного устаткування, що робить його неефективним для діагностики геологічного середовища на малих (до 60м) глибинах. Найближчим до передбачуваної корисної моделі по технічній суті і результату, що досягається, є лабораторія пересувна для екологічного контролю навколишнього середовища [2], що містить автомобіль-носій, в салоні якого змонтовані автоматизоване робоче місце оператора, забезпечене столом оператора і комп'ютером з принтером і програмним забезпеченням, приладова стійка з контрольно-вимірювальною апаратурою, забезпечена амортизаторами, автономний енерговузол у вигляді бензинового двигуна з електрогенератором, засоби життєзабезпечення, засоби відбору проб, технологічне і допоміжне устаткування. Автомобіль-носій прибуває до місця відбору проб, і з салону витягують засоби відбору проб води, повітря і ґрунту, за допомогою яких в планових точках виконують відбір проб. Одержані проби поступають на стіл оператора, до його автоматизованого робочого місця, де за допомогою контрольно-вимірювальної апаратури закріпленої на приладовій стійці, на амортизаторах, досліджують проби і одержані дані направляють у комп'ютер, де здійснюють їх обробку і одержують діагностичні характеристики води, повітря і ґрунту. Енергоживлення апаратури і устаткування забезпечує автономний енерговузол. Недоліками цього технічного рішення є: відсутність буро-аналітичного комплексу, що не дозволяє виконувати повну діагностику геологічного середовища на малих глибинах і вимагає додаткових матеріальних витрат на буріння свердловин і дослідження геологічного середовища. В основу передбачуваної корисної моделі поставлене завдання створення лабораторії пересувної для діагностики геологічного середовища на малих глибинах, в якій за рахунок забезпечення автомобіля-носія буроаналітичним комплексом, що розміщений у салоні та що містить портативне бурильне устаткування, пристрій для відбору зразків порід з свердловин, телеметричний пристрій відеоогляду стінок свердловин і комплект геофізичних приладів і пристроїв, включаючи лазерний каверномір і волоконно-оптичний тензометр, забезпечується технічний результат - зменшення витрат на діагностику геологічного середовища на малих глибинах, підвищення надійності одержуваної інформації. Поставлене завдання вирішується тим, що в лабораторії пересувної для діагностики геологічного середовища на малих глибинах, що містить автомобіль-носій, в салоні якого змонтовані автоматизоване робоче місце оператора, оснащене столом оператора і комп'ютером з принтером і програмним оснащенням, приладова стійка з контрольно-вимірювальною апаратурою, оснащена амортизаторами, автономний енерговузол у вигляді бензинового двигуна з електрогенератором, засоби життєзабезпечення, засоби відбору проб, технологічне і допоміжне устаткування, згідно корисної моделі, автомобіль-носій оснащений буро-аналітичним комплексом, що розміщений у салоні та що містить портативне бурильне устаткування, пристрій для відбору зразків порід з свердловин, телеметричний пристрій відеоогляду стінок свердловин і комплект геофізичних приладів і пристроїв, включаючи лазерний каверномір і волоконно-оптичний тензометр. У прототипі лабораторія пересувна для діагностики геологічного середовища на малих глибинах не обладнана буро-аналітичним комплексом. Таке технічне рішення дозволяє здійснювати відбір проб і діагностику води, повітря і верхнього шару ґрунтів, а для діагностики геологічного середовища потрібне додаткове устаткування для буріння свердловин і діагностики геологічного середовища на малих глибинах. Корисна модель, що заявляється, забезпечена буро-аналітичним комплексом, що забезпечує разом з відбором проб води, повітря і верхнього шару ґрунтів, буріння свердловин і діагностику геологічного середовища на малих глибинах. В результаті знижуються витрати на діагностику геологічного середовища з одночасним підвищенням якості і надійності одержуваних характеристик. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пристрій, що заявляється, відрізняється від відомого забезпеченням автомобіля-носія буро-аналітичним комплексом, що розміщений у салоні та що містить портативне бурильне устаткування, пристрій для відбору зразків порід з свердловин, телеметричний пристрій відеоогляду стінок свердловин і комплект геофізичних приладів і пристроїв, включаючи лазерний каверномір і волоконно-оптичний тензометр. Таким чином, спосіб, що заявляється, відповідає критерію "новизна". На Фіг. зображено загальний вид пристрою. Пропонований пристрій містить автомобіль-носій 1, в салоні 2 якого розміщено робоче місце 3 оператора, приладова стійка 4 з контрольно-вимірювальною апаратурою 5, автономний енерговузол 6, засоби відбору проб 7 води, повітря і ґрунту, а також буро-аналітичний комплекс 8, що містить портативну бурильну установку 9 для буріння свердловин малого діаметру, пристрій 10 для відбору зразків порід з свердловин, телеметричний пристрій 11 відеоогляду стінок свердловин, апаратуру 12 для виконання комплексу геофізичних досліджень, включаючи лазерний каверномір 13 і волоконно-оптичний тензометр 14. Пристрій працює таким чином. Автомобіль-носій 1 прибуває до місця виконання робіт. З салону 2 витягують засоби 7 відбору проб води, повітря і ґрунту, за допомогою яких відбирають проби. Потім витягують з салону 2 буро-аналітичний комплекс 8, розгортають його у робоче положення і за допомогою портативної бурильної установки 9 бурять свердловини діаметром 30-36мм на проектну глибину, до 60м. Після закінчення буріння свердловин, пристроєм 10 для відбору зразків породи, із стінок свердловин відбирають проби порід. Одержані проби порід, ґрунту, води і повітря поступають на робоче місце 3 оператора, де за допомогою контрольно-вимірювальної апаратури 5, закріпленої на приладовій стійці 4 виконують їх хіміко-аналітичне дослідження. Одночасно визначають фізичні параметри зразків порід. Одержані дані направляють у комп'ютер. Потім у свердловину по черзі опускають телеметричний пристрій 11, за допомогою якого здійснюють відеоогляд її стінок, лазерний каверномір 13, що визначає геометричні характеристики свердловини, волоконно-оптичний тензометр 14, що визначає напружений стан геологічного середовища, а також апаратуру 12, що зчитує геофізичні параметри геологічного середовища. Одержані таким чином початкові дані прямують у комп'ютер, де здійснюють їх обробку і одержують діагностичні характеристики геологічного середовища, а також проб ґрунтів, води і повітря. Енергоживлення апаратури забезпечує автономний енерговузол 6. Після закінчення робіт буро-аналітичний комплекс 8 згортають і розміщують у салоні 2 автомобіля-носія 1, тут також розташовують засоби відбору проб ґрунтів, води і повітря та технологічне і допоміжне устаткування, відключають енерговузол 6 і автомобіль-носій 1 відправляють до наступної точки. Передбачуваний пристрій забезпечує повну діагностику геологічного середовища на малих глибинах, знижує витрати на виконання цих робіт, з одночасним підвищенням якості одержуваних параметрів завдяки тому, що: 1. Автомобіль-носій забезпечений буро-аналітичним комплексом. 2. Використовуються сучасні геофізичні, геохімічні прилади, устаткування і методи дослідження геологічного середовища. Джерела інформації 1. А.С. 2019664. Российская Федерация, МПК Е 21 В 7/02, 7/26. Бурильно-крановая машина/ А. В. Перфильев (РФ). - №5041817/03; Заявл. 12.05.92; Опубл. 15.09.94, Бюл. №17. 2. Патент РФ №57021, МПК G 01 W 1/02, В 60Р3/00. Лаборатория передвижная для экологического контроля окружающей среды / И. А. Герасимов, Р. А. Кантюков, В. П. Полуэктов, В. И. Равикович, А. И. Серов, Г. П. Ставкин, Г. А. Ярыгин (РФ). - №2006118056/22; Заявл. 26.05.2006; Опубл. 27.09.2006, Бюл. №27.
