Мастильна композиція

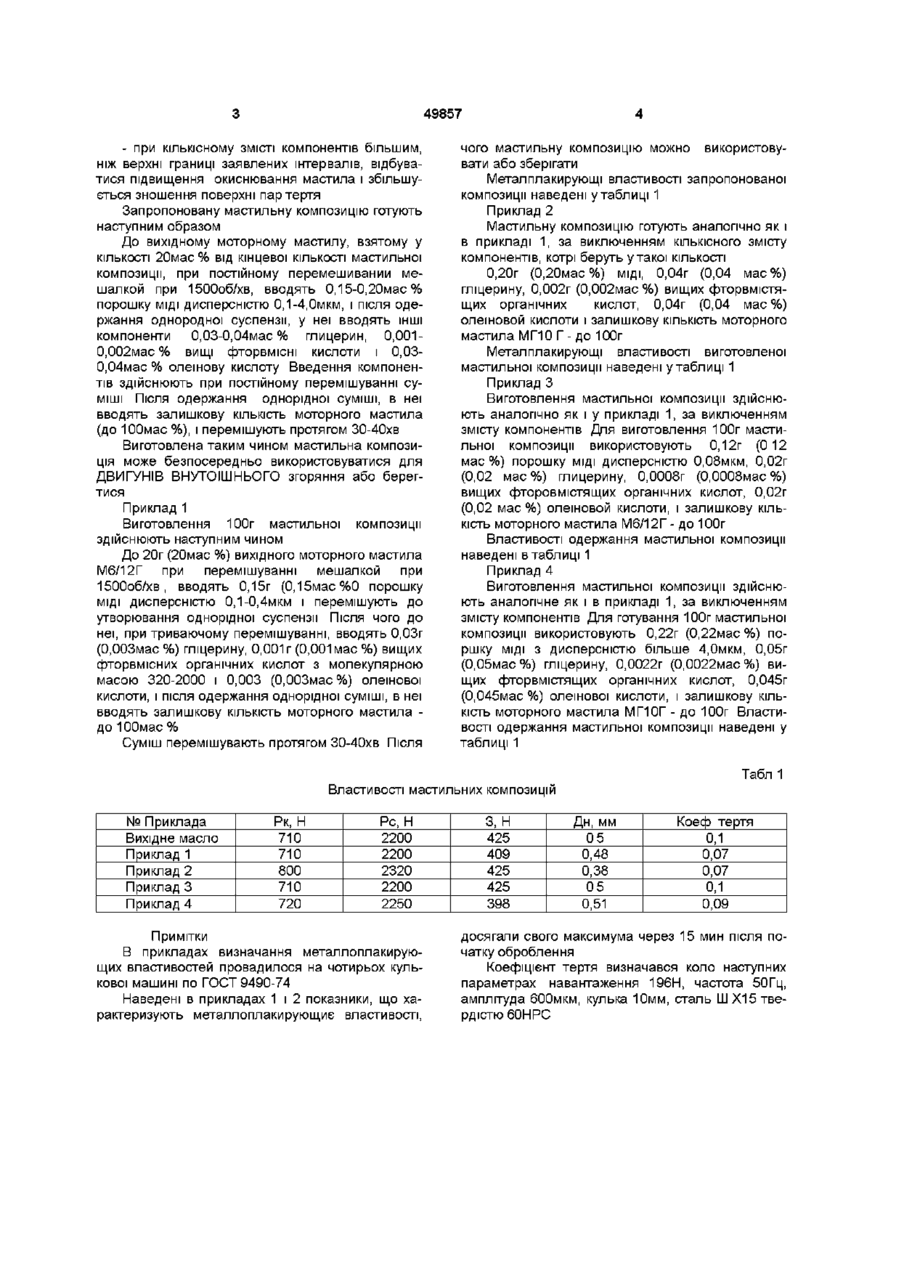

Мастильна композиція, що містить мідь, гліцерин і моторне мастило, яка відрізняється тим, що вона містить мідь у вигляді порошку дисперсністю 0,1 - 4,0 мкм і додатково олеїнову і вищі фторовмісні органічні кислоти при наступному співвідношенні компонентів, мас % мідь 0,15-0,20 гліцерин 0,03-0,04 олеїнова кислота 0,03 - 0,04 фторовмісні кислоти 0,001 - 0,002 моторне мастило решта Винахід ставиться до змащувальних сумішей, які призначени для двигунів внутрішнього горяння а також може бути використай для інших вузлів тертя, працюючих в умовах високих контактних навантажень З існуючого рівня техніка, стосовного до розглядуваної області, найбільше близьким по сукупності ознак до заявляемого винаходу є мастильна композиція, що містить наступні компоненти при їх співвідношенні, мас% скляні мікросфери дисперсністю 15-1 ООмкм, поверхня котрих покрита міддю або бронзой у КІЛЬКОСТІ 10-90мас% від маси мідьмістищего наповнювача, 0,5-3,5 глицерина, і мастильний матеріал, наприклад, моторне мастило, - решта (см А С СССР, №1641868, МПК С 10 М 141/02, публ 1991р) Заявляємий винахід збігається з відомої мастильної композицією по наступний сукупності Істотних ознак, а саме, містить металеву мідь, глицерин і моторне мастило Проте відома мастильна композиція забезпечує технічного результату заявляемого винаходу, що обумовлене и якісним і КІЛЬКІСНИМ складом, що забезпечує зниження роботи сил тертя за рахунок переходу режиму тертя ковзання до тертя каченія, але ні змінювающих поверхневих властивостей пара тертя, і забезпечує зниження роботи сил тертя тільки при використанні відомої мастильної композиції Завдання, на рішення котрого направлен винахід полягає у створенні такой мастильної компо зиції, в котрої зміна и якісного і КІЛЬКІСНОГО склада забезпечило би металплакирующі властивості, що дозволило би знизити роботу сил тертя за рахунок зменшення тертя качения Поставлене завдання вирішується в мастильної композиції, що містить мідь, глицерин і моторне мастило тим що згідно предмету винаходу, вона містить мідь у вигляді металевого порошку дисперсністю 0,1-0,4мкм і додатково олеїнову і вищі фторвмісні кислоти при такому співвідношенні компонентів мас % Мідь 0,15-0,20 Глицерин 0,03-0,04 Олеїнова кислота 0,03-0,04 Фторвмісні кислоти 0,001-0,002 Моторне мастило решта Заявляема мастильна композиція в обсягу наведеного переліку істотних ознак забезпечує металплакирующі властивості, дякуючи котрим поверхня пар тертя покривається плівкою МІДІ, наявність котрої забезпечує зниження роботи сил пар тертя, як при використанні заявляемой мастильної композиції, так і при заміні и шшой мастильної композицією, котра ні виявляє металплакирующих властивостей При кількісному ЗМІСТІ компонентів, що виходять за граничим значення заявлених інтервалів, вказаний технічний результат ні виявляється - при кількісному ЗМІСТІ компонентів меншому, ніж нижні граничні значення заявлених інтервалів, мастильна композиція ні володіє металплакирующими властивостями, О і ю 00 49857 - при кількісному ЗМІСТІ компонентів більшим, ніж верхні границі заявлених інтервалів, відбуватися підвищення окиснювання мастила і збільшується зношення поверхні пар тертя Запропоновану мастильну композицію готують наступним образом До вихідному моторному мастилу, взятому у КІЛЬКОСТІ 20мас % від кінцевої КІЛЬКОСТІ мастильної композиції, при постійному перемешивании мешалкой при 1500об/хв, вводять 0,15-0,20мас % порошку МІДІ дисперсністю 0,1-4,0мкм, і після одержання однородної суспензії, у неї вводять ІНШІ компоненти 0,03-0,04мас % глицерин, 0,0010,002мас % вищі фторвмісні кислоти і 0,030,04мас % олеїнову кислоту Введення компонентів здійснюють при постійному перемішуванні суміші Після одержання однорідної суміші, в неї вводять залишкову КІЛЬКІСТЬ моторного мастила (до ЮОмас %), і перемішують протягом 30-40хв Виготовлена таким чином мастильна композиція може безпосередньо використовуватися для ДВИГУНІВ ВНУТОІШНЬОГО згоряння або берегтися Приклад 1 Виготовлення 100г мастильної композиції здійснюють наступним чином До 20г (20мас %) вихідного моторного мастила М6/12Г при перемішуванні мешалкой при 1500об/хв, вводять 0,15г (0,15мас %0 порошку МІДІ дисперсністю 0,1-0,4мкм і перемішують до утворювання однорідної суспензії Після чого до неї, при триваючому перемішуванні, вводять 0,03г (О.ООЗмас %) гліцерину, 0,001г (0,001 мас %) вищих фторвмісних органічних кислот з молекулярною масою 320-2000 і 0,003 (О.ООЗмас %) олеїнової кислоти, і після одержання однорідної суміші, в неї вводять залишкову КІЛЬКІСТЬ моторного мастила до ЮОмас % Суміш перемішувають протягом 30-40хв Після чого мастильну композицію можно використовувати або зберігати Металплакирующі властивості запропонованої композиції наведені утаблиці 1 Приклад 2 Мастильну композицію готують аналогічно як і в прикладі 1, за виключенням КІЛЬКІСНОГО змісту компонентів, котрі беруть у такої КІЛЬКОСТІ 0,20г (0,20мас%) МІДІ, 0,04Г (0,04 Табл 1 Властивості мастильних композицій № Приклада Вихідне масло Приклад 1 Приклад 2 Приклад 3 Приклад 4 Рк, Н 710 710 800 710 720 Pc, H 2200 2200 2320 2200 2250 Примітки В прикладах визначання металлоплакирующих властивостей провадилося на чотирьох кулькової машині по ГОСТ 9490-74 Наведені в прикладах 1 і 2 показники, що характеризують металлоплакирующиє властивості, мас %) гліцерину, 0,002г (0,002мас %) вищих фторвмістящих органічних кислот, 0,04г (0,04 мас %) олешовой кислоти і залишкову КІЛЬКІСТЬ моторного мастила МПО Г - до 100г Металплакирующі властивості виготовленої мастильної композиції наведені утаблиці 1 Приклад З Виготовлення мастильної композиції здійснюють аналогічно як і у прикладі 1, за виключенням змісту компонентів Для виготовлення 100г мастильної композиції використовують 0,12г (0 12 мас %) порошку МІДІ дисперсністю 0,08мкм, 0,02г (0,02 мас %) глицерину, 0,0008г (0,0008мас %) вищих фторовмістящих органічних кислот, 0,02г (0,02 мас %) олешовой кислоти, і залишкову КІЛЬКІСТЬ моторного мастила М6/12Г - до 100г Властивості одержання мастильної композиції наведені в таблиці 1 Приклад 4 Виготовлення мастильної композиції здійснюють аналогічне як і в прикладі 1, за виключенням змісту компонентів Для готування 100г мастильної композиції використовують 0,22г (0,22мас %) поршку МІДІ з дисперсністю більше 4,0мкм, 0,05г (0,05мас%) гліцерину, 0,0022г (0,0022мас%) вищих фторвмістящих органічних кислот, 0,045г (0,045мас %) олеїнової кислоти, і залишкову КІЛЬКІСТЬ моторного мастила МГ10Г - до 100г Властивості одержання мастильної композиції наведені у таблиці 1 3, Н Дн, мм 425 409 425 425 398 05 Коеф тертя 0,1 0,48 0,38 0,07 0,07 05 0,1 0,51 0,09 досягали свого максимума через 15 мин після початку оброблення Коефіцієнт тертя визначався коло наступних параметрах навантаження 196Н, частота 50Гц, амплітуда бООмкм, кулька 10мм, сталь Ш Х15 твердістю 60НРС 49857 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
