Автоматичний сенсорний патрон
Формула / Реферат
1. Автоматичний сенсорний патрон, що містить корпус, з яким нерухомо сполучений цокольний елемент, всередині якого розташована контактна деталь, і мережеві дроти, який відрізняється тим, що контактна деталь виконана у вигляді язичка, а до складу пристрою додатково введені ковпачок і кришка, нерухомо з'єднана за допомогою гвинтів кришки з корпусом, на якому нерухомо змонтована електрична плата з можливістю реагування на звук, яка за допомогою з'єднувальних дротів сполучена з язичком і цокольним елементом.
2. Патрон за п. 1, який відрізняється тим, що цокольний елемент нерухомо з'єднаний з корпусом за допомогою цокольних гвинтів.
3. Патрон за п. 1, який відрізняється тим, що електрична плата сполучена з корпусом за допомогою гвинта електричної плати з можливістю реагування на звук більше 52 децибел.
Текст

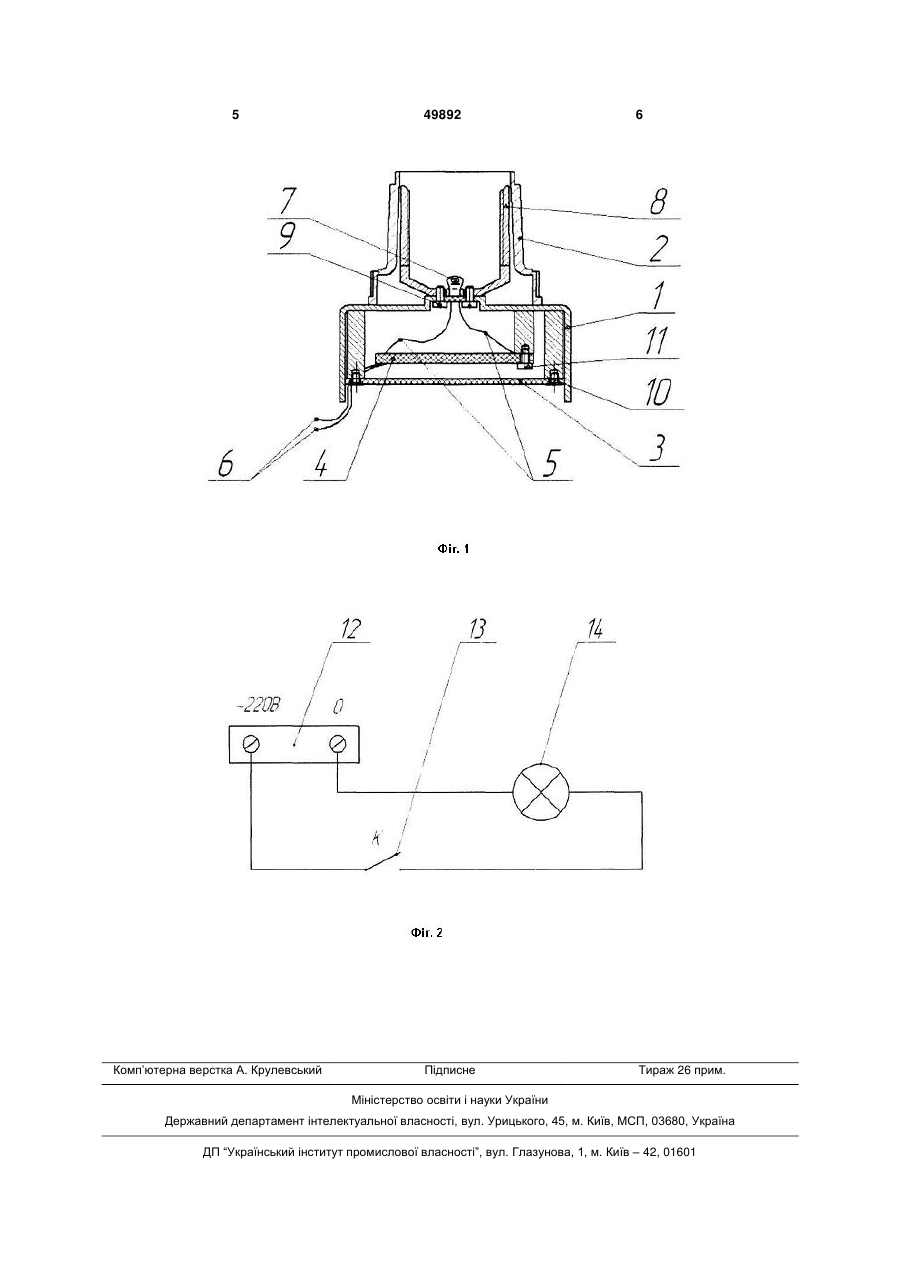

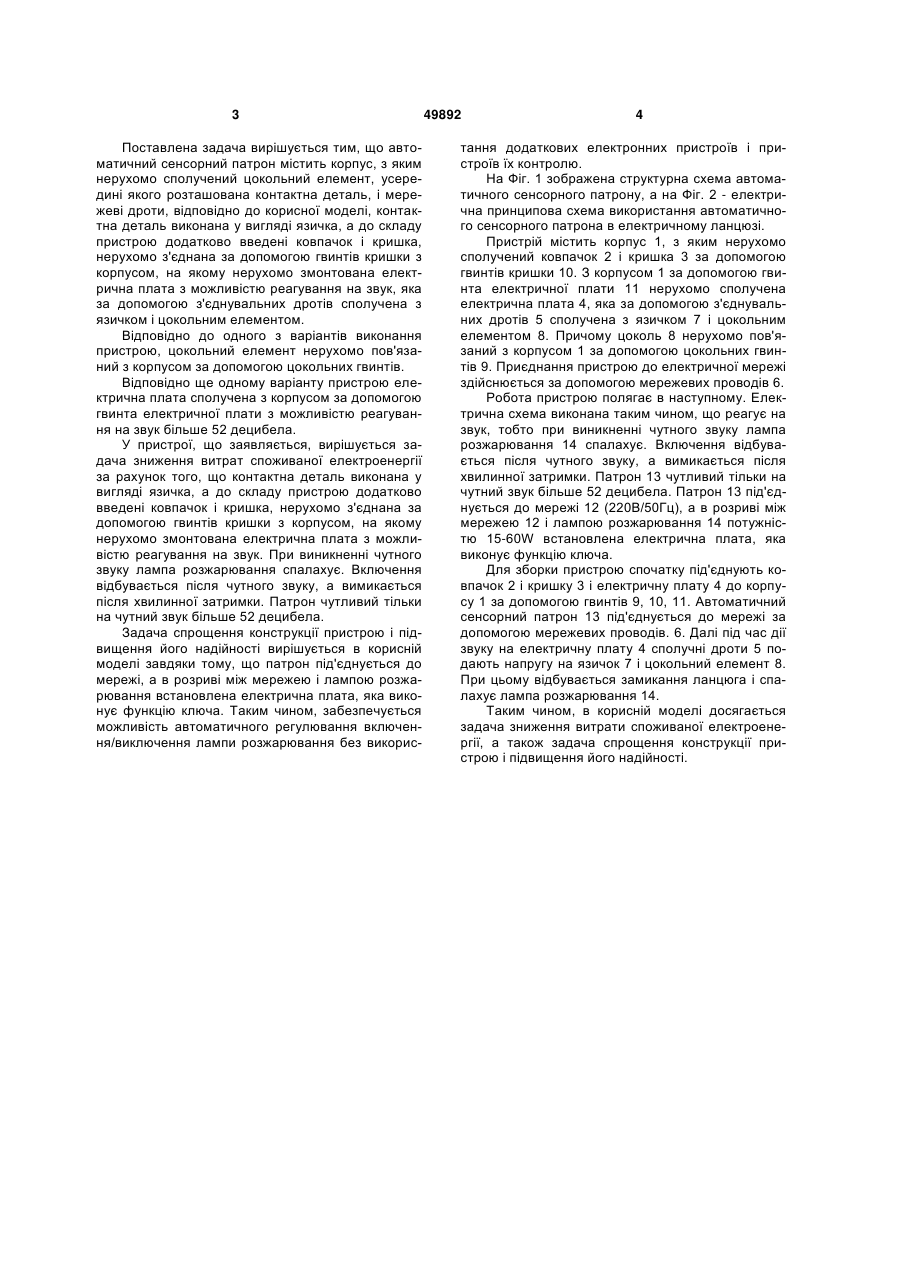

1. Автоматичний сенсорний патрон, що містить корпус, з яким нерухомо сполучений цокольний елемент, всередині якого розташована контактна деталь, і мережеві дроти, який відрізняється тим, що контактна деталь виконана у вигляді язичка, а до складу пристрою додатково введені ковпачок і кришка, нерухомо з'єднана за допомогою 3 Поставлена задача вирішується тим, що автоматичний сенсорний патрон містить корпус, з яким нерухомо сполучений цокольний елемент, усередині якого розташована контактна деталь, і мережеві дроти, відповідно до корисної моделі, контактна деталь виконана у вигляді язичка, а до складу пристрою додатково введені ковпачок і кришка, нерухомо з'єднана за допомогою гвинтів кришки з корпусом, на якому нерухомо змонтована електрична плата з можливістю реагування на звук, яка за допомогою з'єднувальних дротів сполучена з язичком і цокольним елементом. Відповідно до одного з варіантів виконання пристрою, цокольний елемент нерухомо пов'язаний з корпусом за допомогою цокольних гвинтів. Відповідно ще одному варіанту пристрою електрична плата сполучена з корпусом за допомогою гвинта електричної плати з можливістю реагування на звук більше 52 децибела. У пристрої, що заявляється, вирішується задача зниження витрат споживаної електроенергії за рахунок того, що контактна деталь виконана у вигляді язичка, а до складу пристрою додатково введені ковпачок і кришка, нерухомо з'єднана за допомогою гвинтів кришки з корпусом, на якому нерухомо змонтована електрична плата з можливістю реагування на звук. При виникненні чутного звуку лампа розжарювання спалахує. Включення відбувається після чутного звуку, а вимикається після хвилинної затримки. Патрон чутливий тільки на чутний звук більше 52 децибела. Задача спрощення конструкції пристрою і підвищення його надійності вирішується в корисній моделі завдяки тому, що патрон під'єднується до мережі, а в розриві між мережею і лампою розжарювання встановлена електрична плата, яка виконує функцію ключа. Таким чином, забезпечується можливість автоматичного регулювання включення/виключення лампи розжарювання без викорис 49892 4 тання додаткових електронних пристроїв і пристроїв їх контролю. На Фіг. 1 зображена структурна схема автоматичного сенсорного патрону, а на Фіг. 2 - електрична принципова схема використання автоматичного сенсорного патрона в електричному ланцюзі. Пристрій містить корпус 1, з яким нерухомо сполучений ковпачок 2 і кришка 3 за допомогою гвинтів кришки 10. З корпусом 1 за допомогою гвинта електричної плати 11 нерухомо сполучена електрична плата 4, яка за допомогою з'єднувальних дротів 5 сполучена з язичком 7 і цокольним елементом 8. Причому цоколь 8 нерухомо пов'язаний з корпусом 1 за допомогою цокольних гвинтів 9. Приєднання пристрою до електричної мережі здійснюється за допомогою мережевих проводів 6. Робота пристрою полягає в наступному. Електрична схема виконана таким чином, що реагує на звук, тобто при виникненні чутного звуку лампа розжарювання 14 спалахує. Включення відбувається після чутного звуку, а вимикається після хвилинної затримки. Патрон 13 чутливий тільки на чутний звук більше 52 децибела. Патрон 13 під'єднується до мережі 12 (220В/50Гц), а в розриві між мережею 12 і лампою розжарювання 14 потужністю 15-60W встановлена електрична плата, яка виконує функцію ключа. Для зборки пристрою спочатку під'єднують ковпачок 2 і кришку 3 і електричну плату 4 до корпусу 1 за допомогою гвинтів 9, 10, 11. Автоматичний сенсорний патрон 13 під'єднується до мережі за допомогою мережевих проводів. 6. Далі під час дії звуку на електричну плату 4 сполучні дроти 5 подають напругу на язичок 7 і цокольний елемент 8. При цьому відбувається замикання ланцюга і спалахує лампа розжарювання 14. Таким чином, в корисній моделі досягається задача зниження витрати споживаної електроенергії, а також задача спрощення конструкції пристрою і підвищення його надійності. 5 Комп’ютерна верстка А. Крулевський 49892 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomatic sensor socket
Автори англійськоюRomanova Alla Yuriivna
Назва патенту російськоюАвтоматический сенсорный патрон
Автори російськоюРоманова Алла Юрьевна
МПК / Мітки
МПК: H05B 39/00
Мітки: сенсорний, автоматичний, патрон
