Патрон для підключення освітлювальної лампи розжарювання у електричну мережу

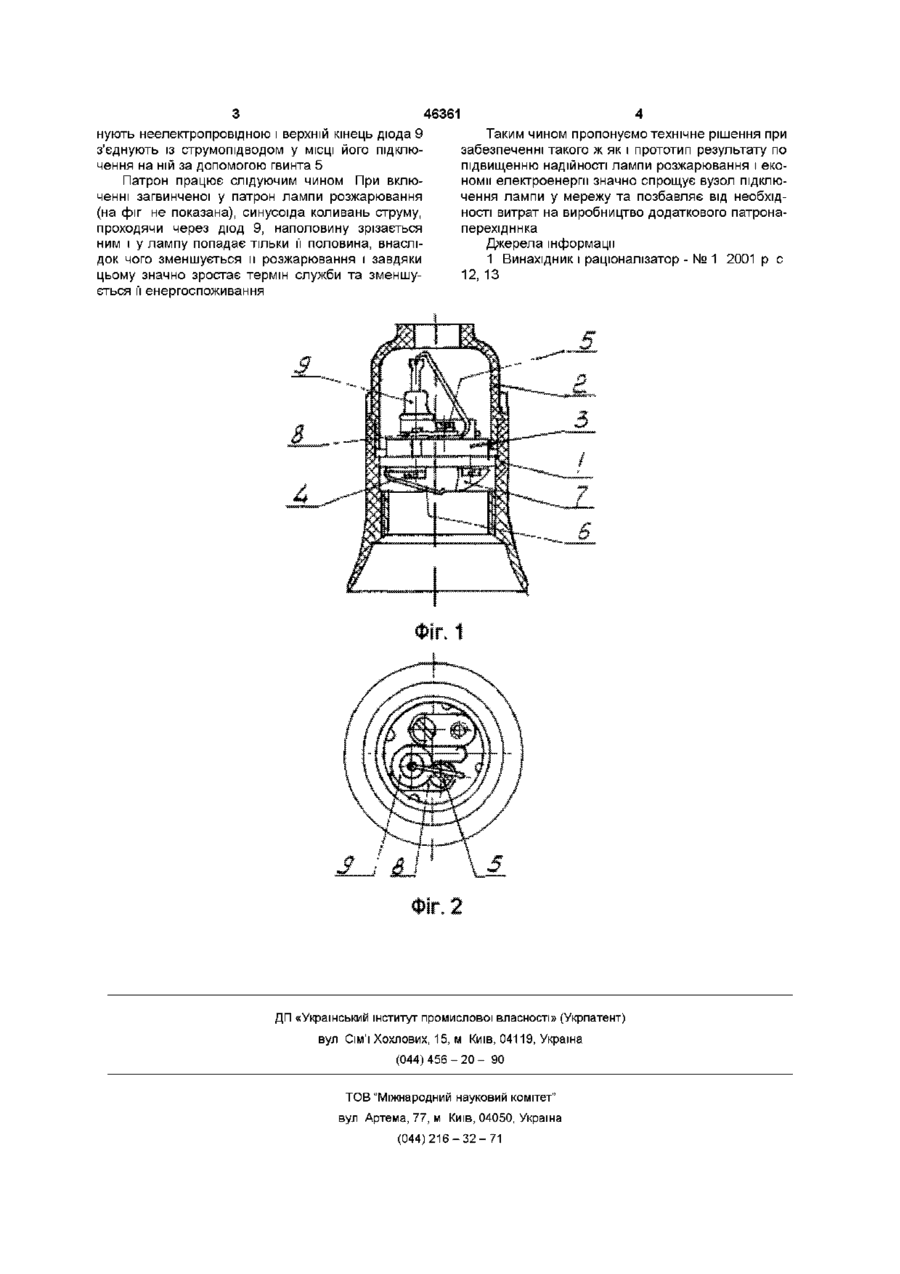

1. Патрон для підключення освітлювальної лампи розжарювання у електричну мережу, що складається із власне патрона і діода, який відрізняється тим, що діодом додатково обладнано штатний патрон при його виготовленні або використанні, розміщений у обмеженій кришкою та клемником порожнині і послідовно з'єднаний із одною із клем та струмопідводом. 2. Патрон за п. 1, який відрізняється тим, що одна із планок для підключення струмопідводу та закріплення клеми виконана нелектропровідною і діод з'єднано із струмопідводом у місці його підключення на ній. Винахід відноситься до електротехніки, зокрема до лампових патронів і може бути використаний для модернізації віпускаємих і використовуємих лампових патронів з метою збільшення терміну служби електричних ламп розжарювання та зменшення електроспожнвання Відомий патрон-перехідник, що складається із власне патрона та вмонтованого у нього діода по російському патенту № 2015446, використання якого дозволяє за рахунок зниження розжарювання ламп у 10 40 раз збільшити термін їх служби і на 50% зменшити електроспожнвання, [1] Недостатками відомого патрона є те, що він потребує значних витрат на підготовку виробництва і випуск, а також те, що він ускладнює вузол підключення лампи у мережу, дублюючи у ньому окремі елементи конструкції патрона (корпус) і лампи (цоколь) В основу винаходу поставлена задача у патроні для підключення освітлювальної лампи розжарювання шляхом додаткового обладнування штатного патрона, який серійно випускається і повсюди використовується, діодом і послідовного його підключення у один із струмопідводів, спростити увесь вузол підключення лампи у мережу у порівнянні із відомим та позбавити необхідності підготовки виробництва і випуску додаткового патрона-перехідннка для нього Указана ціль досягається тим, що діодом додатково обладнують штатний патрон при його виготовленні або використані, розміщаючи його у обмеженій кришкою та клемником порожнині і по слідовно зєднуючи із одною із клем та струмопідводом Для спрощення з'єднання діода із струмопідводом одну із планок для підключення струмопідвода та закріплення клеми виконують не електропровідною і діод з'єднують із струмопідводом у МІСТІ його підключення на ній Ця сукупність нових ознак, полягаючих у додатковому обладнуванні діодом штатного патрона і послідовному з'єднанні його із одною із клем та струмопідводом, також у виконанні одної із його планок неелектропровідною із підключенням КІНЦІВ діода у міста закріплень на ній, у взаємодії із відомою ознакою, полягаючою у наявності у патроні власне патрона та діода, дозволяє у порівнянні із прототипом досягти такого ж підвищення терміну служби лампи і економії електроенергії без значних додаткових витрат на виробництво при спрощенні вузла підключення лампи у мережу На фігурі 1 зображен поздовжній розріз пропонуємого патрона, на фігурі 2 - вид зверху на клемник Патрон складається із власне патрона, який має корпус 1, кришку 2 та клемник 3, на якому у свою чергу гвинтами 4 та 5 закреплені клеми 6 і 7 та планки 8, а також із діода 9, який розміщують у обмеженій кришкою 2 та клемником 3 порожнині і послідовно з'єднують нижнім кінцем за допомогою гвинта 4 і планки 8 із одною із клем 6, а другим безпосередньо із струмопідводом (на фіг не показано через очевидність) Для спрощення з'єднання діода 9 із струмопідводом одну із планок 8 вико (О со (О 46361 нують неелектропровідною і верхній кінець діода 9 з'єднують із струмопідводом у МІСЦІ його підключення на ній за допомогою гвинта 5 Патрон працює слідуючим чином При включенні загвинченої у патрон лампи розжарювання (на фіг не показана), синусоїда коливань струму, проходячи через діод 9, наполовину зрізається ним і у лампу попадає тільки її половина, внаслідок чого зменшується и розжарювання і завдяки цьому значно зростає термін служби та зменшується її енергоспоживання Таким чином пропонуємо технічне рішення при забезпеченні такого ж як і прототип результату по підвищенню надійності лампи розжарювання і економи електроенергії значно спрощує вузол підключення лампи у мережу та позбавляє від необхідності витрат на виробництво додаткового патронаперехідннка Джерела інформації 1 Винахідник і раціоналізатор - № 1 2001 р с 12, 13 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
