Патрон

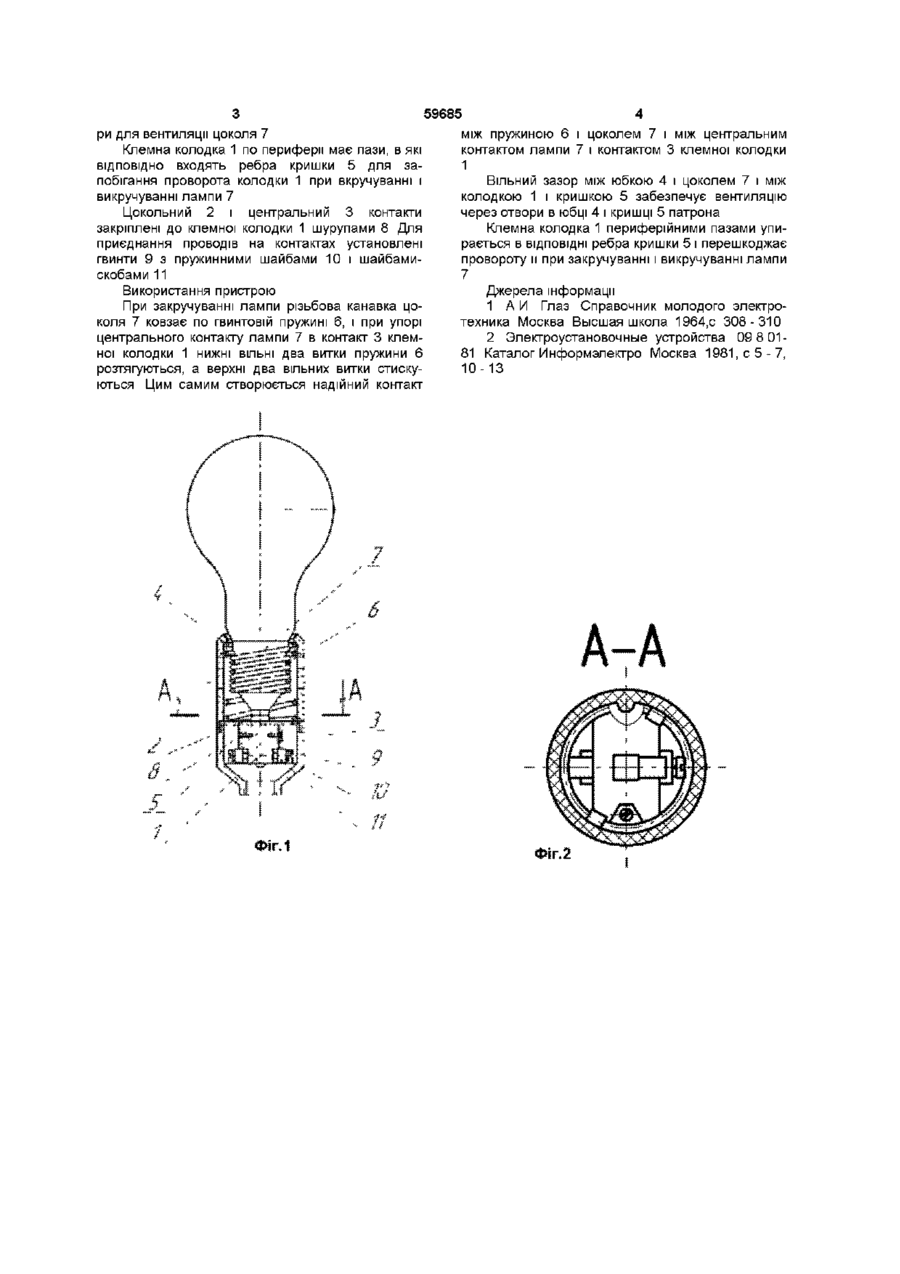

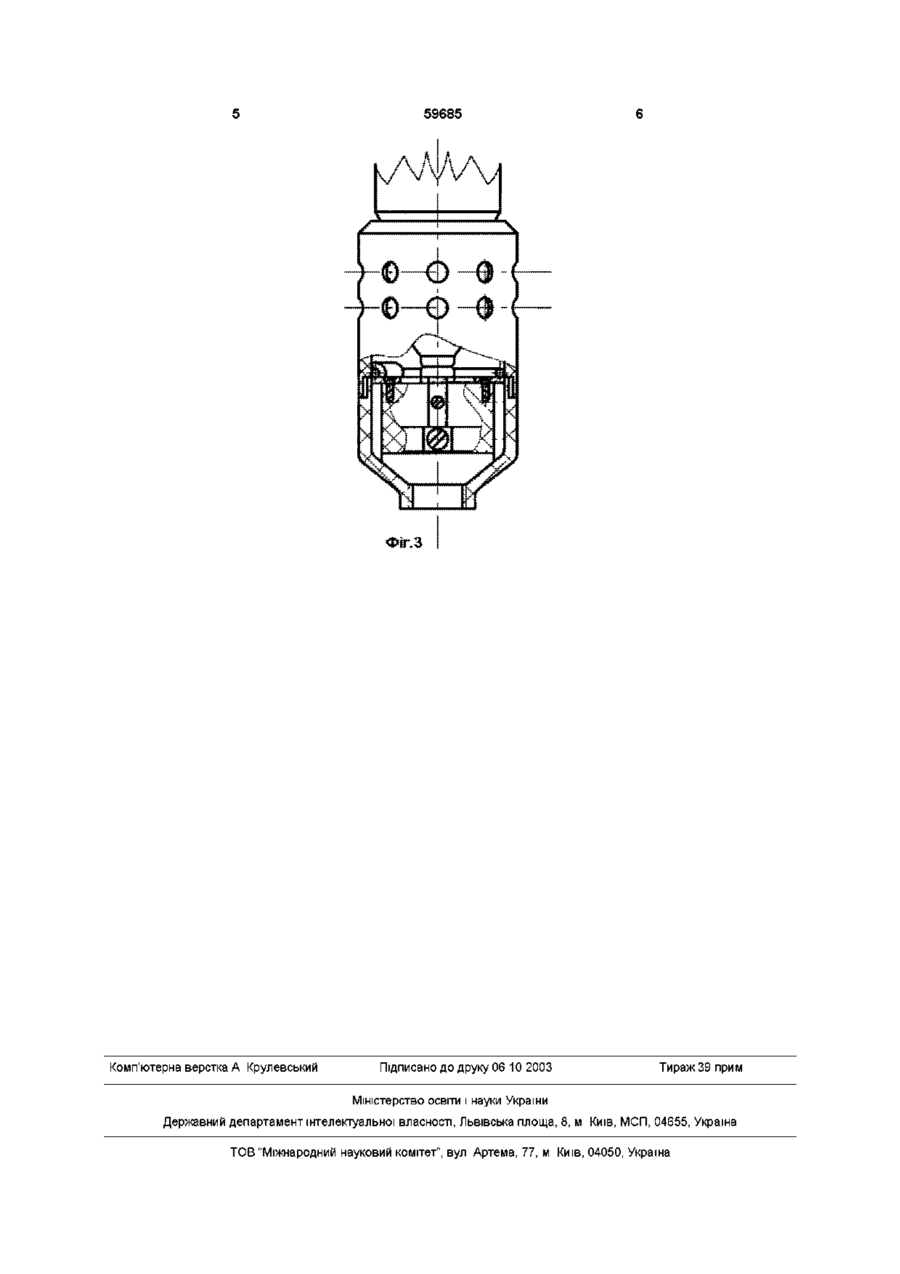

1 Патрон елеісгролампи з різьбовим цоколем, що містить клемну колодку з цокольним і центральним контактами, юбку з різьбовим гніздом і кришку, який відрізняється тим, що різьбове гніздо виконане у вигляді гвинтової пружини по діаметру і кроку різьби цоколя з числом витків, меншим числа витків різьби цоколя, двома витками з кожного краю пружини більшого діаметра, ніж діаметр різьби цоколя 2 Патрон за п 1, який відрізняється тим, що юбка патрона має упорний бортик для пружини і отвори в середній частині 3 Патрон за пп 1, 2, який відрізняється тим, що пружина звальцована з опорною шайбою виступами останьої і крім того має відігнутий виступ для цокольного контакта клемної колодки Винахід відноситься до галузі електротехніки і може бути використаний для установки електроламп розжарювання в світильниках Відомий патрон для електроламп з різьбовим цоколем [1, 2], прототип, що містить клемну колодку з цокольним і центральним контактами, юбку з діелектрика армовану гніздом у вигляді металевої гільзи з накоченою різьбою і діелектричну кришку Такий пристрій має деякі недоліки підвищене нагрівання цоколя, юбки патрона і контактів, внаслідок чого знижується строк служби патрона і лампи В основу винаходу поставлено задачу пристрій шляхом виконання різьбового гнізда у вигляді гвинтової пружини по діаметру і кроку різьби цоколя з числом витків, меншим числа витків різьби цоколя, двома витками з кожного краю пружини більшого діаметра, ніж діаметр різьби цоколя, звальцювання пружини з опорною шайбою, що має цокольний контакт, виконання юбки патрона з упорним бортиком для пружини і отворами в середній частині для вентиляції, забезпечити підвищення строку служби пристрою і лампи Суттєві ознаки, що характеризують винахід - виконання різьбового гнізда патрона у вигляді гвинтової пружини з параметрами різьби цоколя і витками по краях и більшого діаметра ніж діаметр цоколя, - виконання юбки патрона з упорним бортиком і отворами для вентиляції, - звальцювання пружини з опорною шайбою, що має цокольний контакт Наведені ознаки ВІДМІННІ ВІД прототипу і являються необхідними і достатніми для здійснення винаходу Технічний результат, одержання якого забезпечує даний винахід - зниження температури нагрівання цоколя лампи і юбки патрона, - забезпечення надійного контакта однією пружиною між цоколем і пружиною, між центральним виводом лампи і центральним контактом клемної колодки, - підвищення строку служби лампи і патрона, - простота конструкції і обслуговування На фіг 1 3 приведені фронтальна і профільна проекції, а також поперечний розріз патрона Патрон складається із клемної колодки 1 з цокольним 2 і центральним 3 контактами, юбки 4 з різьбовим гніздом 6 і кришки 5 Різьбове гніздо виконано у вигляді гвинтової пружини 6 по діаметру і кроку різьби цоколя 7 лампи з числом витків, меншим числа витків різьби цоколя 7, двома витками з кожного краю пружини 6 більшого діаметра ніж діаметр різьби цоколя 7 Пружина 6 звальцована з опорною шайбою 2 з допомогою виступів на шайбі 2, крім того остання має відігнутий виступ для цокольного контакта 2 клемної колодки 1 Юбка 4 патрона з вільного краю має упорний бортик для пружини 6, а в середній частині - отво ю 00 (О о> ю 59685 ри для вентиляції цоколя 7 Клемна колодка 1 по периферії має пази, в які ВІДПОВІДНО входять ребра кришки 5 для запобігання проворота колодки 1 при вкручуванні і викручуванні лампи 7 Цокольний 2 і центральний 3 контакти закріплені до клемної колодки 1 шурупами 8 Для приєднання проводів на контактах установлені гвинти 9 з пружинними шайбами 10 і шайбамискобами 11 Використання пристрою При закручуванні лампи різьбова канавка цоколя 7 ковзає по гвинтовій пружині 6, і при упорі центрального контакту лампи 7 в контакт 3 клемної колодки 1 нижні ВІЛЬНІ два витки пружини 6 розтягуються, а верхні два вільних витки стискуються Цим самим створюється надійний контакт між пружиною 6 і цоколем 7 і між центральним контактом лампи 7 і контактом 3 клемної колодки 1 Вільний зазор між юбкою 4 і цоколем 7 і між колодкою 1 і кришкою 5 забезпечує вентиляцію через отвори в юбці 4 і кришці 5 патрона Клемна колодка 1 периферійними пазами упирається в ВІДПОВІДНІ ребра кришки 5 і перешкоджає провороту и при закручуванні і викручуванні лампи 7 Джерела інформації 1 А И Глаз Справочник молодого электротехника Москва Высшая школа 1964,с 308-310 2 Электроустановочные устройства 09 8 0181 Каталог Информэлектро Москва 1981, с 5 - 7, 10-13 59685 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
