Дощувальна машина

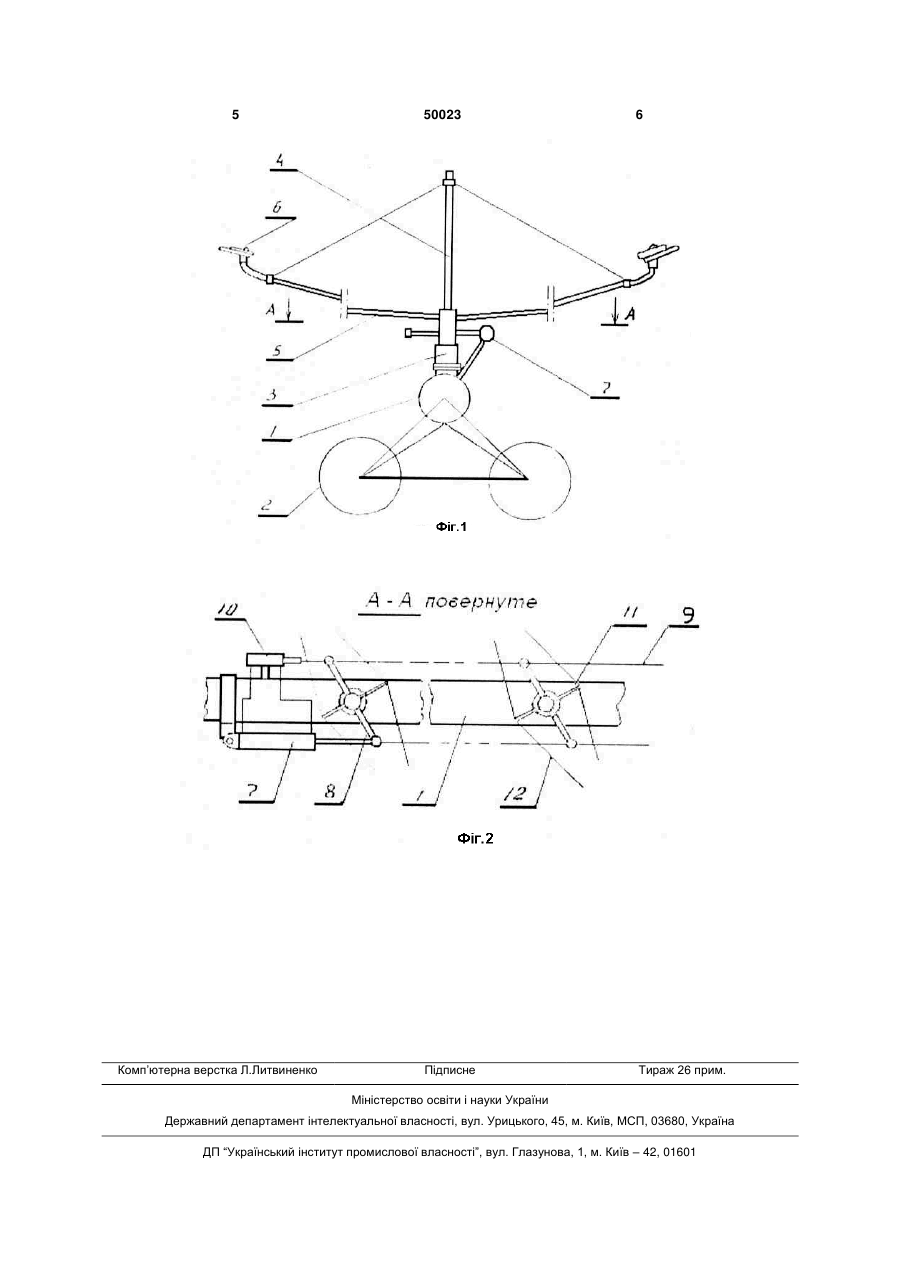

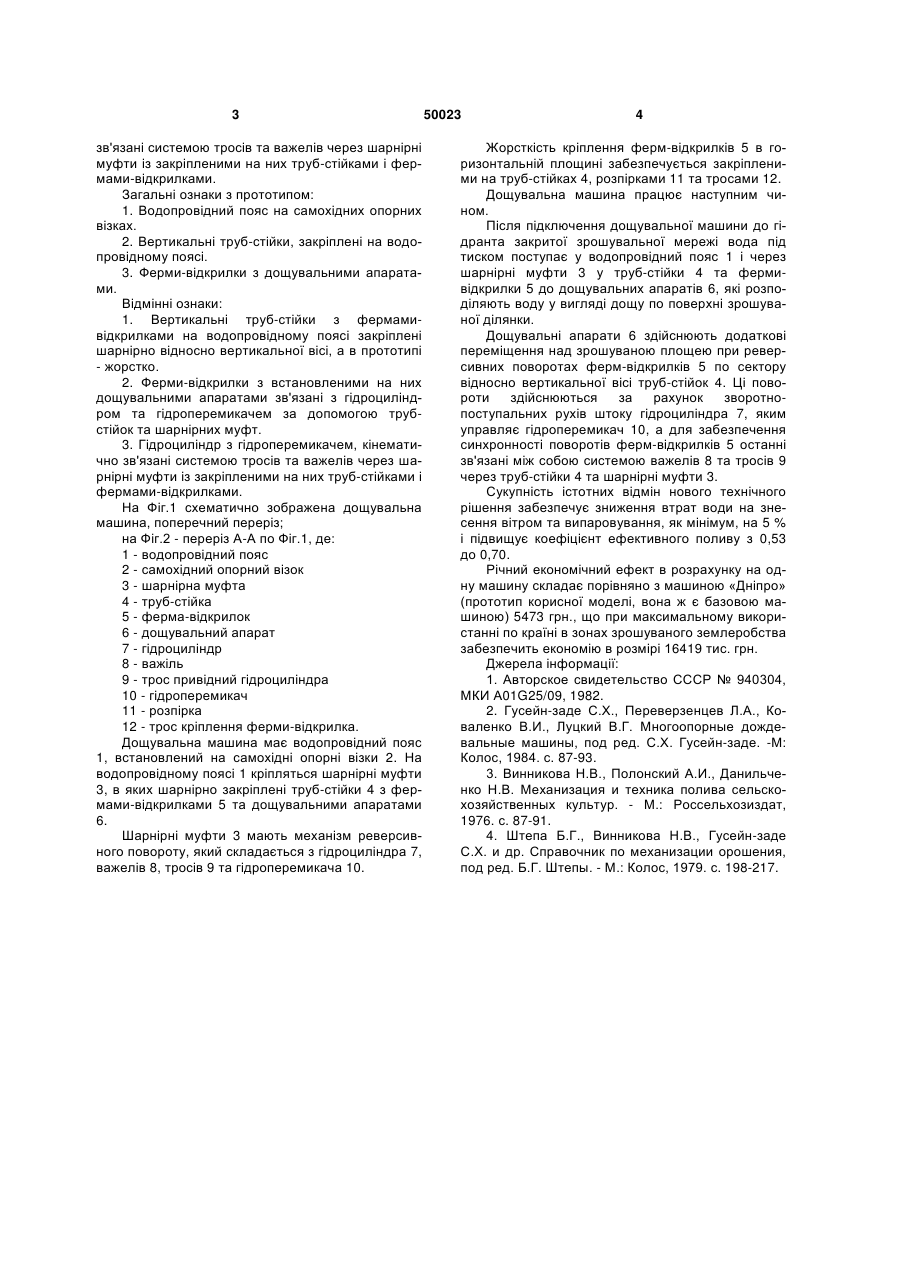

Дощувальна машина, яка включає розміщений на самохідних опорних візках водопровідний пояс і закріплені на ньому вертикальні труби-стійки 3 зв'язані системою тросів та важелів через шарнірні муфти із закріпленими на них труб-стійками і фермами-відкрилками. Загальні ознаки з прототипом: 1. Водопровідний пояс на самохідних опорних візках. 2. Вертикальні труб-стійки, закріплені на водопровідному поясі. 3. Ферми-відкрилки з дощувальними апаратами. Відмінні ознаки: 1. Вертикальні труб-стійки з фермамивідкрилками на водопровідному поясі закріплені шарнірно відносно вертикальної вісі, а в прототипі - жорстко. 2. Ферми-відкрилки з встановленими на них дощувальними апаратами зв'язані з гідроциліндром та гідроперемикачем за допомогою трубстійок та шарнірних муфт. 3. Гідроциліндр з гідроперемикачем, кінематично зв'язані системою тросів та важелів через шарнірні муфти із закріпленими на них труб-стійками і фермами-відкрилками. На Фіг.1 схематично зображена дощувальна машина, поперечний переріз; на Фіг.2 - переріз А-А по Фіг.1, де: 1 - водопровідний пояс 2 - самохідний опорний візок 3 - шарнірна муфта 4 - труб-стійка 5 - ферма-відкрилок 6 - дощувальний апарат 7 - гідроциліндр 8 - важіль 9 - трос привідний гідроциліндра 10 - гідроперемикач 11 - розпірка 12 - трос кріплення ферми-відкрилка. Дощувальна машина має водопровідний пояс 1, встановлений на самохідні опорні візки 2. На водопровідному поясі 1 кріпляться шарнірні муфти 3, в яких шарнірно закріплені труб-стійки 4 з фермами-відкрилками 5 та дощувальними апаратами 6. Шарнірні муфти 3 мають механізм реверсивного повороту, який складається з гідроциліндра 7, важелів 8, тросів 9 та гідроперемикача 10. 50023 4 Жорсткість кріплення ферм-відкрилків 5 в горизонтальній площині забезпечується закріпленими на труб-стійках 4, розпірками 11 та тросами 12. Дощувальна машина працює наступним чином. Після підключення дощувальної машини до гідранта закритої зрошувальної мережі вода під тиском поступає у водопровідний пояс 1 і через шарнірні муфти 3 у труб-стійки 4 та фермивідкрилки 5 до дощувальних апаратів 6, які розподіляють воду у вигляді дощу по поверхні зрошуваної ділянки. Дощувальні апарати 6 здійснюють додаткові переміщення над зрошуваною площею при реверсивних поворотах ферм-відкрилків 5 по сектору відносно вертикальної вісі труб-стійок 4. Ці повороти здійснюються за рахунок зворотнопоступальних рухів штоку гідроциліндра 7, яким управляє гідроперемикач 10, а для забезпечення синхронності поворотів ферм-відкрилків 5 останні зв'язані між собою системою важелів 8 та тросів 9 через труб-стійки 4 та шарнірні муфти 3. Сукупність істотних відмін нового технічного рішення забезпечує зниження втрат води на знесення вітром та випаровування, як мінімум, на 5 % і підвищує коефіцієнт ефективного поливу з 0,53 до 0,70. Річний економічний ефект в розрахунку на одну машину складає порівняно з машиною «Дніпро» (прототип корисної моделі, вона ж є базовою машиною) 5473 грн., що при максимальному використанні по країні в зонах зрошуваного землеробства забезпечить економію в розмірі 16419 тис. грн. Джерела інформації: 1. Авторское свидетельство СССР № 940304, МКИ А01G25/09, 1982. 2. Гусейн-заде С.Х., Переверзенцев Л.А., Коваленко В.И., Луцкий В.Г. Многоопорные дождевальные машины, под ред. С.Х. Гусейн-заде. -М: Колос, 1984. с. 87-93. 3. Винникова Н.В., Полонский А.И., Данильченко Н.В. Механизация и техника полива сельскохозяйственных культур. - М.: Россельхозиздат, 1976. с. 87-91. 4. Штепа Б.Г., Винникова Н.В., Гусейн-заде С.Х. и др. Справочник по механизации орошения, под ред. Б.Г. Штепы. - М.: Колос, 1979. с. 198-217. 5 Комп’ютерна верстка Л.Литвиненко 50023 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
