Грохот

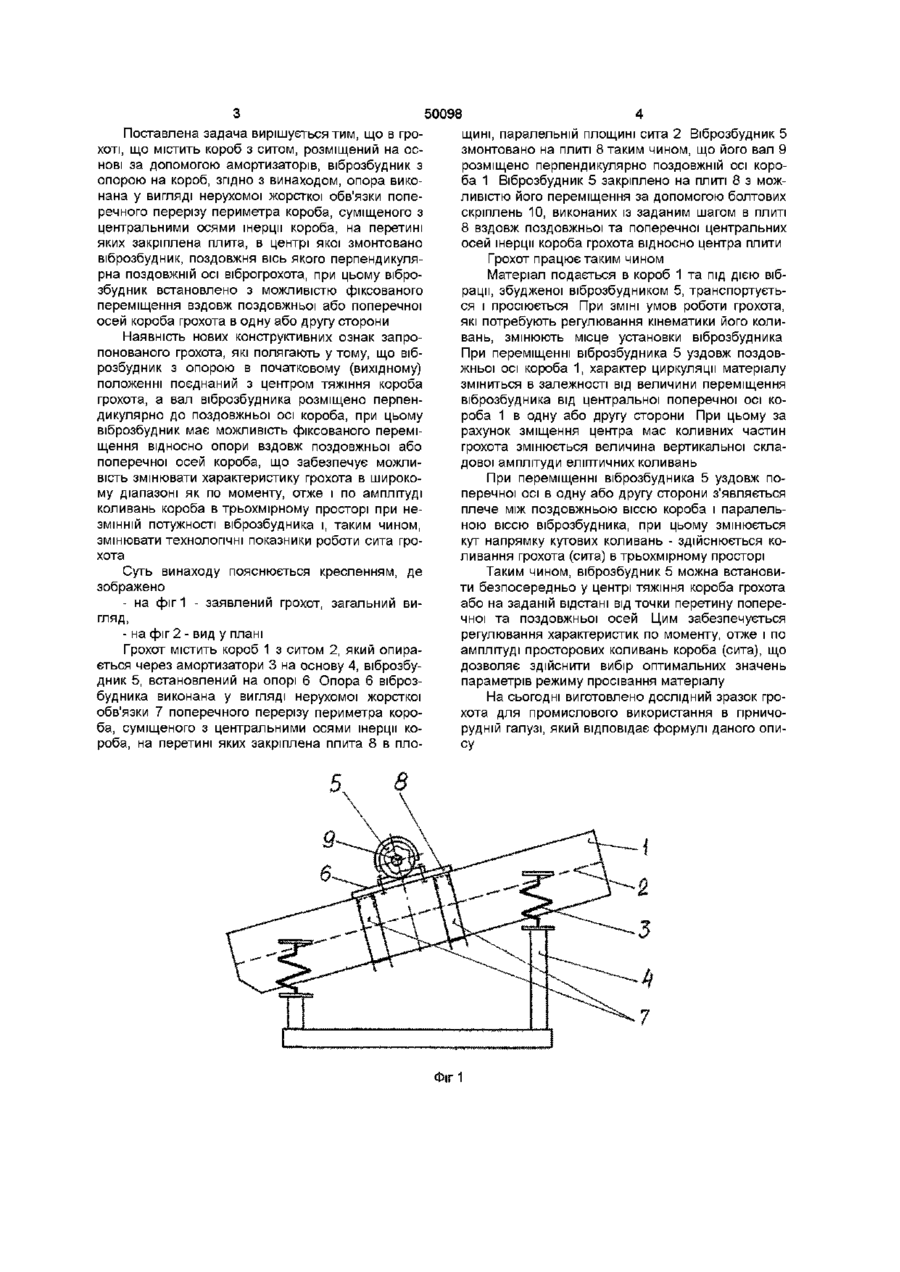

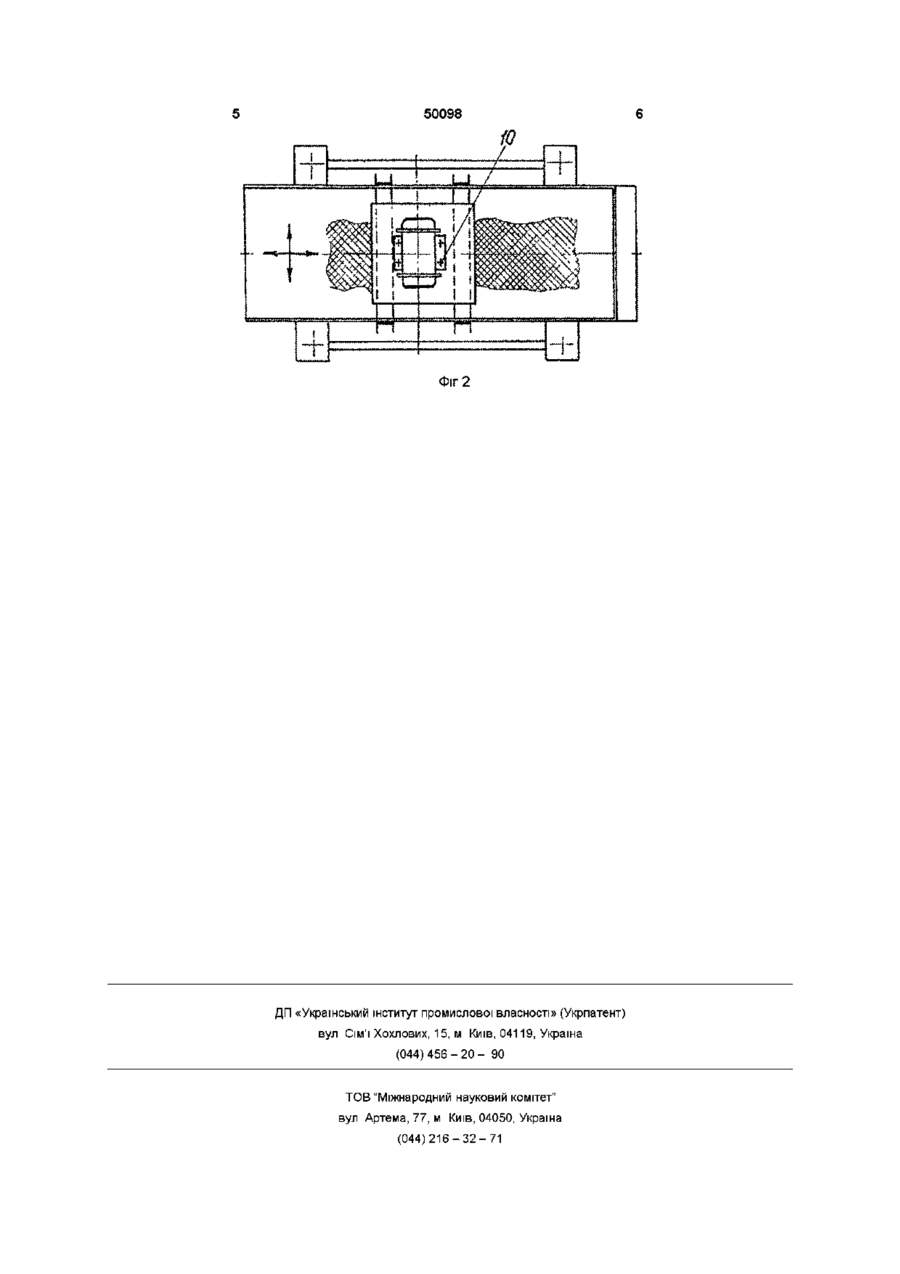

Грохот, який містить короб з ситом, розташований на основі за допомогою амортизаторів, віброзбудник з опорою на короб, який відрізняється тим, що опора виконана у вигляді нерухомої жорсткої обв'язки поперечного перерізу периметра короба, суміщеного з центральними осями інерції короба, на перетині яких закріплена плита, в центрі якої змонтовано віброзбудник, поздовжня вісь якого перпендикулярна поздовжній осі віброгрохота, при цьому віброзбудник установлено з можливістю фіксованого переміщення вздовж поздовжньої або поперечної осей короба грохота в одну або другу сторони Винахід відноситься до пристроїв для розділення матеріалів різної величини і може бути використаний в гірничій, металургійній, будівельній, ХІМІЧНІЙ і сільськогосподарській галузях Відомий вібраційний грохот, який містить короб з ситами, розміщений на амортизаторах, інерційний віброзбудник, раму та пристосування для регулювання амплітуди вібрації уздовж напрямку руху матеріалу, який відрізняється тим, що пристосування для регулювання амплітуди вібрації короба виконано у вигляді набору грузил, підвішених на КІНЦІ короба з можливістю коливань навколо точки підвісу (А С СРСР № 1438859, кп В07В 1/42, заявл 08 09 86, Опубл Бюл № 43, 1988) Недоліком відомого грохота є неможливість забезпечення регульованих просторових коливань грохота Відомий грохот, який містить короб з просівальною поверхнею, розміщений на амортизаторах, закріплених на рамі, дебалансний вал, дебаланс якого розміщено на центральній осі інерції короба, який відрізняється тим, що дебалансний вал розміщено уздовж короба, причому дебаланс розміщено з можливістю переміщення уздовж вала (АС СРСР № 1058641, кл В07В 1/40, Заявл 26 06 80, Опубл Бюл №45,1983) Однак, конструкція віброзбудника в цьому грохоті ускладнена, а довжина вала віброзбудника, отже і короба, обмежена за умови МІЦНОСТІ та жорсткості, що обумовлює довжину просівальної поверхні, отже ефективність грохота в цілому Найбільш близьким по технічній сутності та досягаемому результату (прототип), є грохот, що містить короб з ситом, розміщений на основі за допомогою амортизаторів, і шарнірні стояки, в яких осі шарнірів перпендикулярні поздовжній осі короба, інерційний віброзбудник з опорою на короб, який відрізняється тим, що опора віброзбудника виконана у вигляді чотирьох стояків, які попарно закріплені на обох бокових стінках короба та корпусу віброзбудника через пружні шарніри, а грохот має направляючі елементи, закріплені на бокових стінках короба для переміщення та закріплення шарнірів опори віброзбудника (А С СРСР № 1407585, кл В07В 1/40, Заявл 24 11 86, Опубл Бюл №25, 1988) Недоліком прототипу є відсутність забезпечення просторових коливань короба віброгрохота, крім цього, вузол установки опори віброзбудника та його переміщення відносно поздовжньої осі короба складний і зібраний із великої КІЛЬКОСТІ деталей, що викликає трудність його застосування за умови точного регулювання кінематики коливань короба грохота В основу винаходу покладено задачу удосконалення конструкції грохота, в якому за рахунок можливості фіксованого переміщення віброзбудника відносно точки перетину поздовжньої та поперечної центральних осей інерції короба в один або в другий бік, та сполучення при цьому вала віброзбудника з поперечної віссю короба грохота, забезпечується можливість регулювання положення віброзбудника відносно центра тяжіння і опор короба грохота, створення додаткових просторових коливань короба і, за рахунок цього, забезпечити введення грохота в заданий режим, підвищити якість просівання, інтенсифікувати процес в цілому 00 о> о о ю 50098 Поставлена задача вирішується тим, що в грохоті, що містить короб з ситом, розміщений на основі за допомогою амортизаторів, віброзбудник з опорою на короб, згідно з винаходом, опора виконана у вигляді нерухомої жорсткої обв'язки поперечного перерізу периметра короба, суміщеного з центральними осями інерції короба, на перетині яких закріплена плита, в центрі якої змонтовано віброзбудник, поздовжня вісь якого перпендикулярна поздовжній осі віброгрохота, при цьому віброзбудник встановлено з можливістю фіксованого переміщення вздовж поздовжньої або поперечної осей короба грохота в одну або другу сторони Наявність нових конструктивних ознак запропонованого грохота, які полягають у тому, що віброзбудник з опорою в початковому (вихідному) положенні поєднаний з центром тяжіння короба грохота, а вал віброзбудника розміщено перпендикулярно до поздовжньої осі короба, при цьому віброзбудник має можливість фіксованого переміщення відносно опори вздовж поздовжньої або поперечної осей короба, що забезпечує можливість змінювати характеристику грохота в широкому діапазоні як по моменту, отже і по амплітуді коливань короба в трьохмірному просторі при незмінній потужності віброзбудника і, таким чином, змінювати технологічні показники роботи сита грохота Суть винаходу пояснюється кресленням, де зображено - на фіг 1 - заявлений грохот, загальний вигляд, - на фіг 2 - вид у плані Грохот містить короб 1 з ситом 2, який опирається через амортизатори 3 на основу 4, віброзбудник 5, встановлений на опорі 6 Опора 6 віброзбудника виконана у вигляді нерухомої жорсткої обв'язки 7 поперечного перерізу периметра короба, суміщеного з центральними осями інерції короба, на перетині яких закріплена плита 8 в пло щині, паралельній площині сита 2 Віброзбудник 5 змонтовано на плиті 8 таким чином, що його вал 9 розміщено перпендикулярно поздовжній осі короба 1 Віброзбудник 5 закріплено на плиті 8 з можливістю його переміщення за допомогою болтових скріплень 10, виконаних із заданим шагом в плиті 8 вздовж поздовжньої та поперечної центральних осей інерції короба грохота відносно центра плити Грохот працює таким чином Матеріал подається в короб 1 та під дією вібрації, збудженої віброзбудником 5, транспортується і просіюється При ЗМІНІ умов роботи грохота, які потребують регулювання кінематики його коливань, змінюють місце установки віброзбудника При переміщенні віброзбудника 5 уздовж поздовжньої осі короба 1, характер циркуляції матеріалу зміниться в залежності від величини переміщення віброзбудника від центральної поперечної осі короба 1 в одну або другу сторони При цьому за рахунок зміщення центра мас коливних частин грохота змінюється величина вертикальної складової амплітуди еліптичних коливань При переміщенні віброзбудника 5 уздовж поперечної осі в одну або другу сторони з'являється плече між поздовжньою віссю короба і паралельною віссю віброзбудника, при цьому змінюється кут напрямку кутових коливань - здійснюється коливання грохота (сита) в трьохмірному просторі Таким чином, віброзбудник 5 можна встановити безпосередньо у центрі тяжіння короба грохота або на заданій відстані від точки перетину поперечної та поздовжньої осей Цим забезпечується регулювання характеристик по моменту, отже і по амплітуді просторових коливань короба (сита), що дозволяє здійснити вибір оптимальних значень параметрів режиму просівання матеріалу На сьогодні виготовлено дослідний зразок грохота для промислового використання в гірничорудній галузі, який відповідає формулі даного опису 7 Фіг 1 50098 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
