Диспергувально-змішувальний пристрій

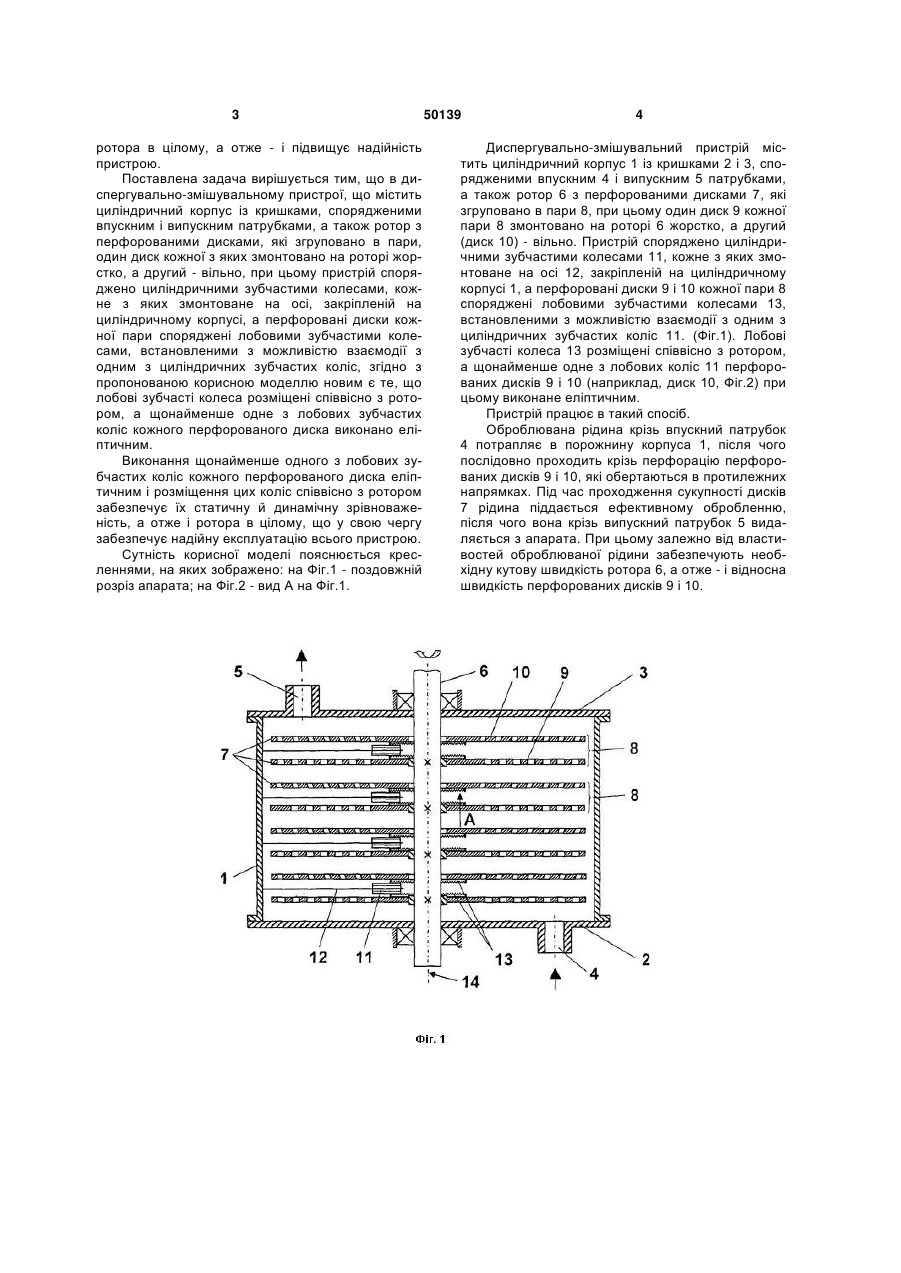

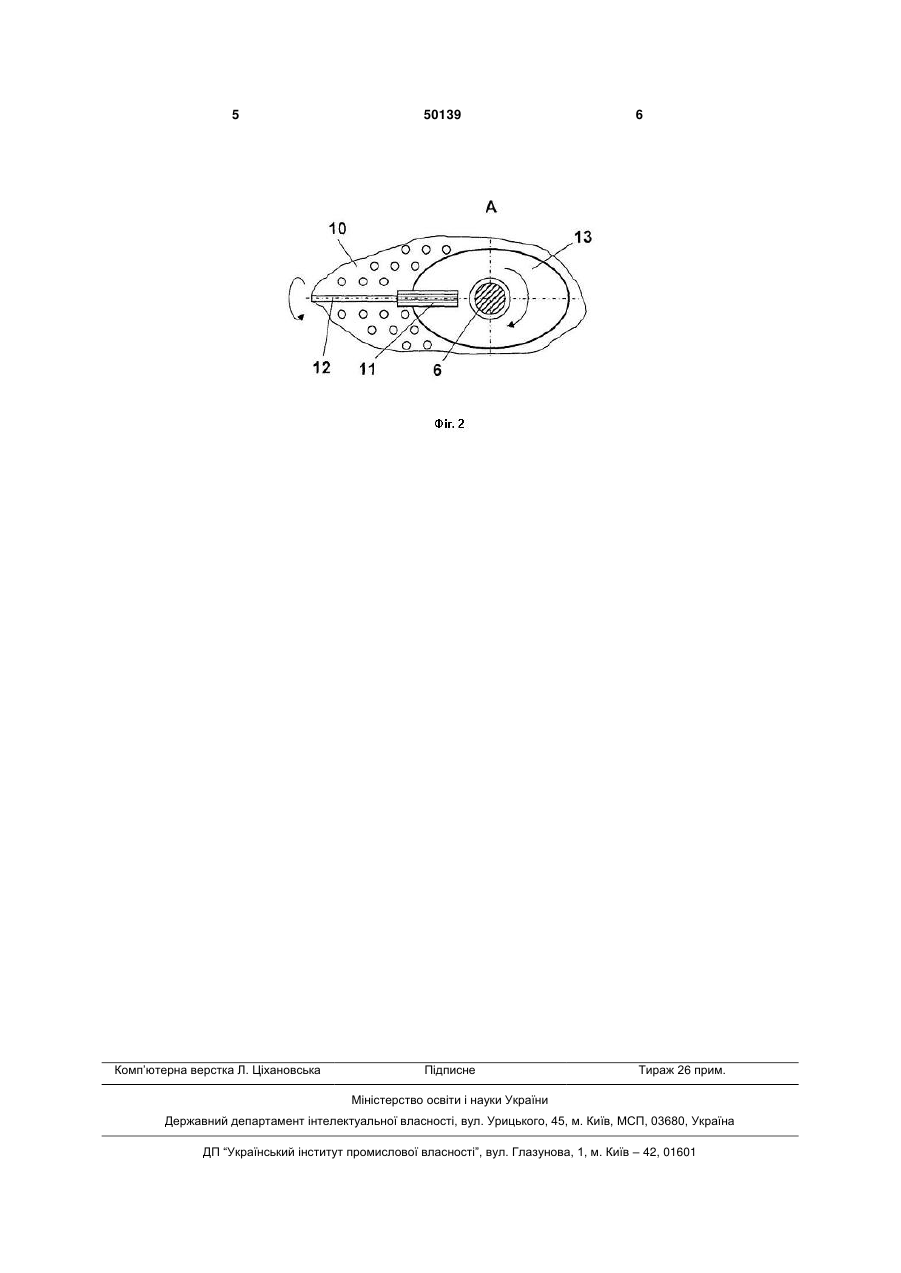

Диспергувально-змішувальний пристрій, що містить циліндричний корпус із кришками, спорядженими впускним і випускним патрубками, а та 3 ротора в цілому, а отже - і підвищує надійність пристрою. Поставлена задача вирішується тим, що в диспергувально-змішувальному пристрої, що містить циліндричний корпус із кришками, спорядженими впускним і випускним патрубками, а також ротор з перфорованими дисками, які згруповано в пари, один диск кожної з яких змонтовано на роторі жорстко, а другий - вільно, при цьому пристрій споряджено циліндричними зубчастими колесами, кожне з яких змонтоване на осі, закріпленій на циліндричному корпусі, а перфоровані диски кожної пари споряджені лобовими зубчастими колесами, встановленими з можливістю взаємодії з одним з циліндричних зубчастих коліс, згідно з пропонованою корисною моделлю новим є те, що лобові зубчасті колеса розміщені співвісно з ротором, а щонайменше одне з лобових зубчастих коліс кожного перфорованого диска виконано еліптичним. Виконання щонайменше одного з лобових зубчастих коліс кожного перфорованого диска еліптичним і розміщення цих коліс співвісно з ротором забезпечує їх статичну й динамічну зрівноваженість, а отже і ротора в цілому, що у свою чергу забезпечує надійну експлуатацію всього пристрою. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз апарата; на Фіг.2 - вид А на Фіг.1. 50139 4 Диспергувально-змішувальний пристрій містить циліндричний корпус 1 із кришками 2 і 3, спорядженими впускним 4 і випускним 5 патрубками, а також ротор 6 з перфорованими дисками 7, які згруповано в пари 8, при цьому один диск 9 кожної пари 8 змонтовано на роторі 6 жорстко, а другий (диск 10) - вільно. Пристрій споряджено циліндричними зубчастими колесами 11, кожне з яких змонтоване на осі 12, закріпленій на циліндричному корпусі 1, а перфоровані диски 9 і 10 кожної пари 8 споряджені лобовими зубчастими колесами 13, встановленими з можливістю взаємодії з одним з циліндричних зубчастих коліс 11. (Фіг.1). Лобові зубчасті колеса 13 розміщені співвісно з ротором, а щонайменше одне з лобових коліс 11 перфорованих дисків 9 і 10 (наприклад, диск 10, Фіг.2) при цьому виконане еліптичним. Пристрій працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1, після чого послідовно проходить крізь перфорацію перфорованих дисків 9 і 10, які обертаються в протилежних напрямках. Під час проходження сукупності дисків 7 рідина піддається ефективному обробленню, після чого вона крізь випускний патрубок 5 видаляється з апарата. При цьому залежно від властивостей оброблюваної рідини забезпечують необхідну кутову швидкість ротора 6, а отже - і відносна швидкість перфорованих дисків 9 і 10. 5 Комп’ютерна верстка Л. Ціхановська 50139 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
