Посудина
Номер патенту: 50140
Опубліковано: 25.05.2010
Автори: Кравченко Юрій Олександрович, Хаас Кирило Джеймсович, Мікульонок Ігор Олегович
Формула / Реферат
1. Посудина, що містить циліндричний корпус з ручками та знімну накривку з відбортовкою, що охоплює циліндричний корпус з утворенням між ними кільцевого проміжку, яка відрізняється тим, що на відбортовці накривки з можливістю взаємодії з ручками циліндричного корпуса виконано L-подібні заглибини.
2. Посудина за п. 1, яка відрізняється тим, що на накривці виконано клапан з можливістю регулювання його прохідного перерізу.
Текст

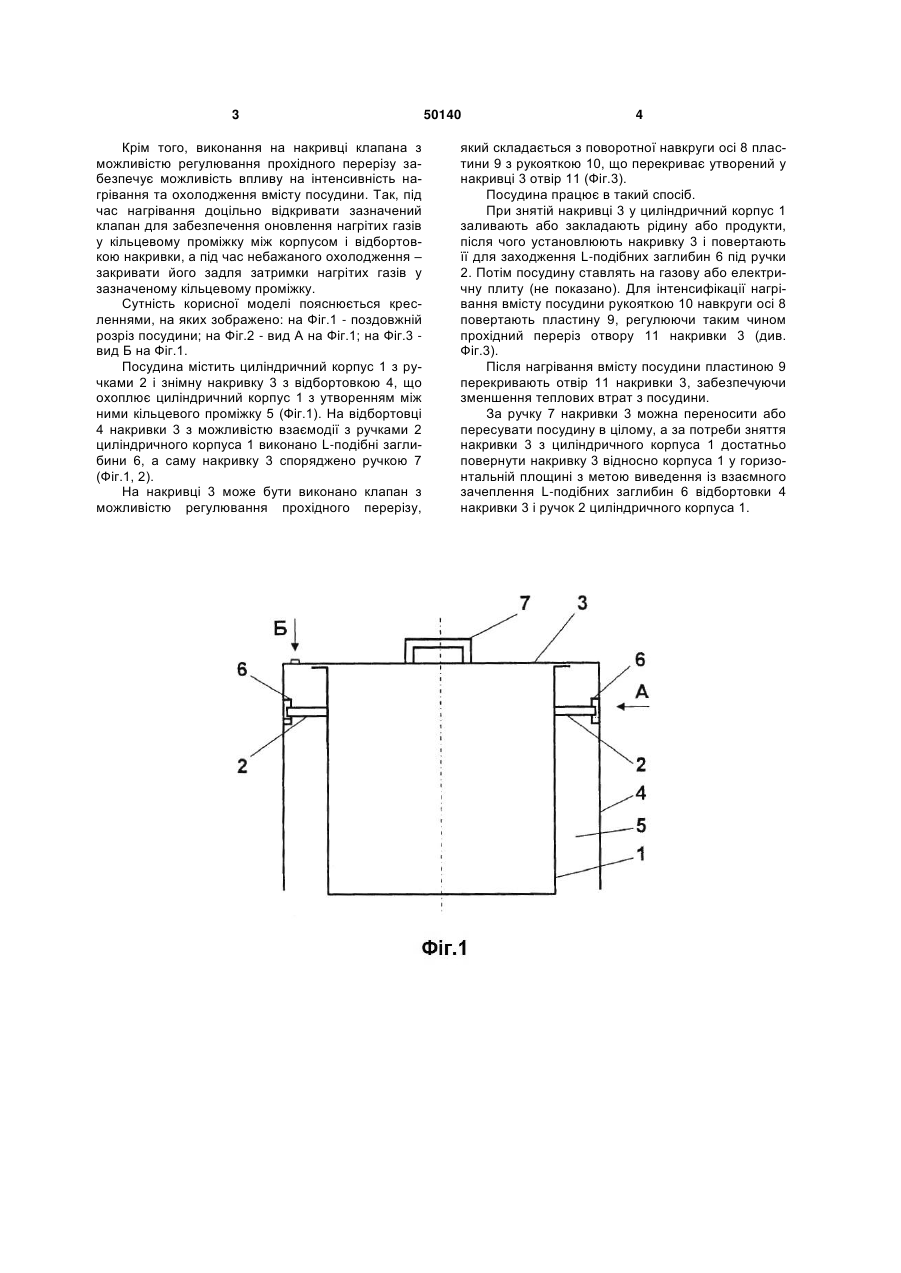

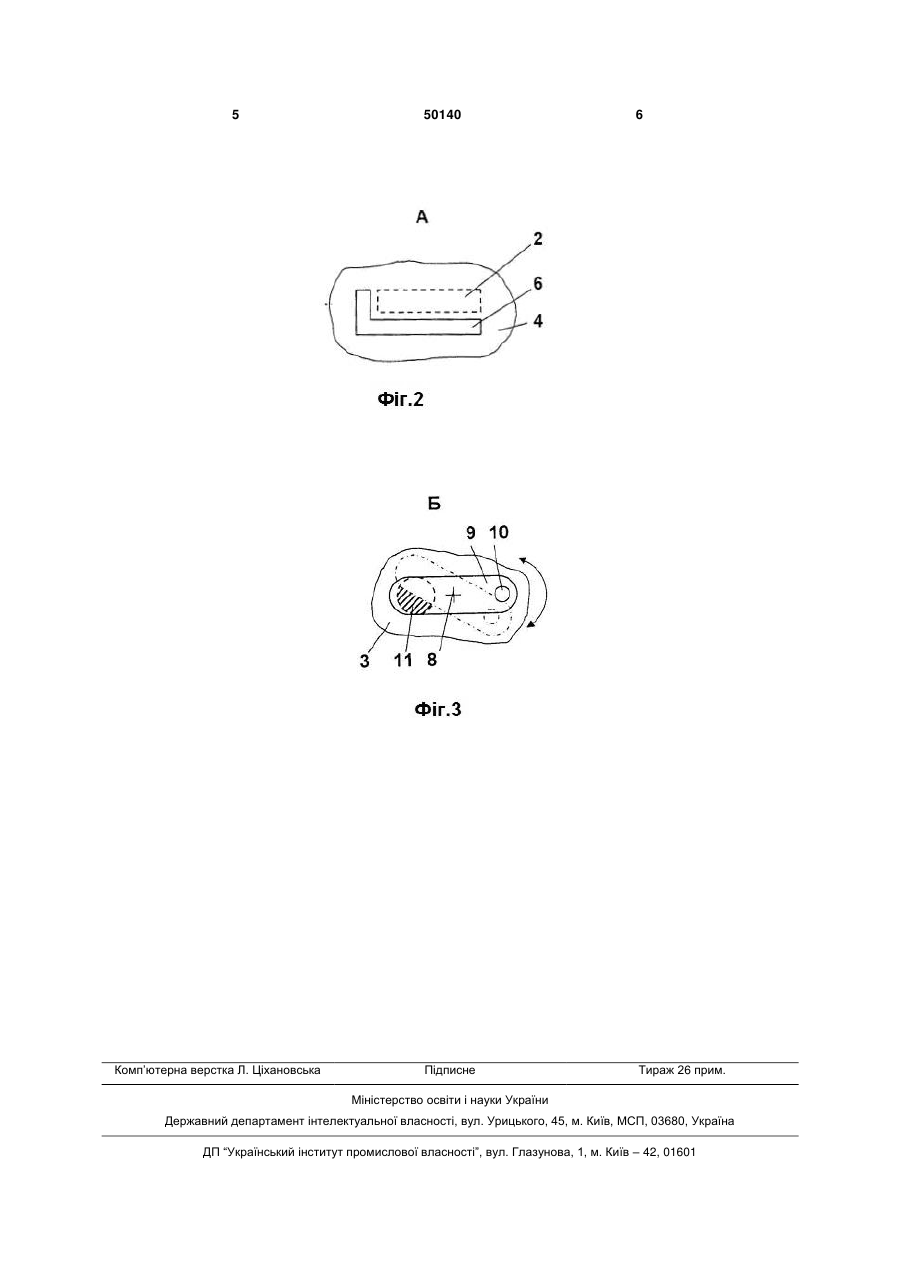

1. Посудина, що містить циліндричний корпус з ручками та знімну накривку з відбортовкою, що охоплює циліндричний корпус з утворенням між ними кільцевого проміжку, яка відрізняється тим, що на відбортовці накривки з можливістю взаємодії з ручками циліндричного корпуса виконано Lподібні заглибини. 2. Посудина за п. 1, яка відрізняється тим, що на накривці виконано клапан з можливістю регулювання його прохідного перерізу. (19) (21) u200912769 (22) 08.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КРАВЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, ХААС КИРИЛО ДЖЕЙМСОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КРАВЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, ХААС КИРИЛО ДЖЕЙМСОВИЧ 3 Крім того, виконання на накривці клапана з можливістю регулювання прохідного перерізу забезпечує можливість впливу на інтенсивність нагрівання та охолодження вмісту посудини. Так, під час нагрівання доцільно відкривати зазначений клапан для забезпечення оновлення нагрітих газів у кільцевому проміжку між корпусом і відбортовкою накривки, а під час небажаного охолодження – закривати його задля затримки нагрітих газів у зазначеному кільцевому проміжку. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз посудини; на Фіг.2 - вид А на Фіг.1; на Фіг.3 вид Б на Фіг.1. Посудина містить циліндричний корпус 1 з ручками 2 і знімну накривку 3 з відбортовкою 4, що охоплює циліндричний корпус 1 з утворенням між ними кільцевого проміжку 5 (Фіг.1). На відбортовці 4 накривки 3 з можливістю взаємодії з ручками 2 циліндричного корпуса 1 виконано L-подібні заглибини 6, а саму накривку 3 споряджено ручкою 7 (Фіг.1, 2). На накривці 3 може бути виконано клапан з можливістю регулювання прохідного перерізу, 50140 4 який складається з поворотної навкруги осі 8 пластини 9 з рукояткою 10, що перекриває утворений у накривці 3 отвір 11 (Фіг.3). Посудина працює в такий спосіб. При знятій накривці 3 у циліндричний корпус 1 заливають або закладають рідину або продукти, після чого установлюють накривку 3 і повертають її для заходження L-подібних заглибин 6 під ручки 2. Потім посудину ставлять на газову або електричну плиту (не показано). Для інтенсифікації нагрівання вмісту посудини рукояткою 10 навкруги осі 8 повертають пластину 9, регулюючи таким чином прохідний переріз отвору 11 накривки 3 (див. Фіг.3). Після нагрівання вмісту посудини пластиною 9 перекривають отвір 11 накривки 3, забезпечуючи зменшення теплових втрат з посудини. За ручку 7 накривки 3 можна переносити або пересувати посудину в цілому, а за потреби зняття накривки 3 з циліндричного корпуса 1 достатньо повернути накривку 3 відносно корпуса 1 у горизонтальній площині з метою виведення із взаємного зачеплення L-подібних заглибин 6 відбортовки 4 накривки 3 і ручок 2 циліндричного корпуса 1. 5 Комп’ютерна верстка Л. Ціхановська 50140 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDish
Автори англійськоюMikulionok Ihor Olehovych, Kravchenko Yurii Oleksandrovych, Haas Kyrylo Dzheimsovych
Назва патенту російськоюПосуда
Автори російськоюМикуленок Игорь Олегович, Кравченко Юрий Александрович, Хаас Кирилл Джеймсович
МПК / Мітки
МПК: A47J 27/00
Мітки: посудина
