Номер патенту: 30409

Опубліковано: 25.02.2008

Автор: Мікульонок Ігор Олегович

Завантажити PDF файл.

Формула / Реферат

1. Диспергувально-змішувальний пристрій, що містить циліндричний корпус із кришками, спорядженими впускним і випускним патрубками, а також ротор з рухомими перфорованими дисками, який відрізняється тим, що рухомі перфоровані диски згруповано в пари, один диск кожної з яких змонтовано на роторі жорстко, а другий - вільно, при цьому пристрій споряджено циліндричними зубчастими колесами, кожне з яких змонтоване на осі, закріпленій на циліндричному корпусі, а рухомі перфоровані диски кожної пари споряджені лобовими зубчастими колесами, встановленими з можливістю взаємодії з одним з циліндричних зубчастих коліс.

2. Пристрій за п. 1, який відрізняється тим, що щонайменше одне з лобових коліс рухомих перфорованих дисків закріплено на відповідному диску з ексцентриситетом відносно його осі.

Текст

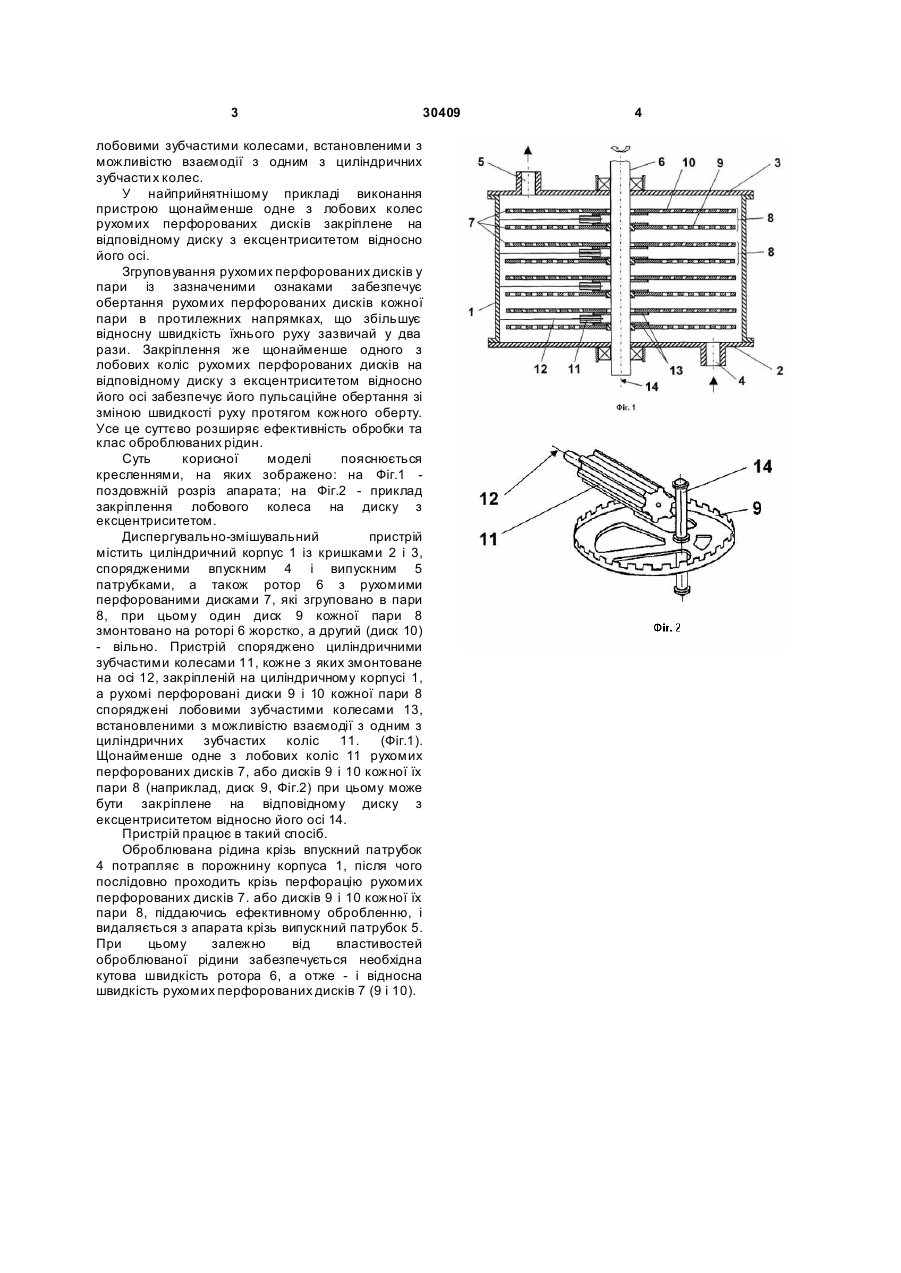

1. Диспергувально-змішувальний пристрій, що містить циліндричний корпус із кришками, спорядженими впускним і випускним патрубками, а також ротор з рухомими перфорованими дисками, який відрізняється тим, що рухомі перфоровані 3 30409 лобовими зубчастими колесами, встановленими з можливістю взаємодії з одним з циліндричних зубчасти х колес. У найприйнятнішому прикладі виконання пристрою щонайменше одне з лобових колес рухомих перфорованих дисків закріплене на відповідному диску з ексцентриситетом відносно його осі. Згруповування рухомих перфорованих дисків у пари із зазначеними ознаками забезпечує обертання рухомих перфорованих дисків кожної пари в протилежних напрямках, що збільшує відносну швидкість їхнього руху зазвичай у два рази. Закріплення же щонайменше одного з лобових коліс рухомих перфорованих дисків на відповідному диску з ексцентриситетом відносно його осі забезпечує його пульсаційне обертання зі зміною швидкості руху протягом кожного оберту. Усе це суттєво розширяє ефективність обробки та клас оброблюваних рідин. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 поздовжній розріз апарата; на Фіг.2 - приклад закріплення лобового колеса на диску з ексцентриситетом. Диспергувально-змішувальний пристрій містить циліндричний корпус 1 із кришками 2 і 3, спорядженими впускним 4 і випускним 5 патрубками, а також ротор 6 з рухомими перфорованими дисками 7, які згруповано в пари 8, при цьому один диск 9 кожної пари 8 змонтовано на роторі 6 жорстко, а другий (диск 10) - вільно. Пристрій споряджено циліндричними зубчастими колесами 11, кожне з яких змонтоване на осі 12, закріпленій на циліндричному корпусі 1, а рухомі перфоровані диски 9 і 10 кожної пари 8 споряджені лобовими зубчастими колесами 13, встановленими з можливістю взаємодії з одним з циліндричних зубчастих коліс 11. (Фіг.1). Щонайменше одне з лобових коліс 11 рухомих перфорованих дисків 7, або дисків 9 і 10 кожної їх пари 8 (наприклад, диск 9, Фіг.2) при цьому може бути закріплене на відповідному диску з ексцентриситетом відносно його осі 14. Пристрій працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1, після чого послідовно проходить крізь перфорацію рухомих перфорованих дисків 7. або дисків 9 і 10 кожної їх пари 8, піддаючись ефективному обробленню, і видаляється з апарата крізь випускний патрубок 5. При цьому залежно від властивостей оброблюваної рідини забезпечується необхідна кутова швидкість ротора 6, а отже - і відносна швидкість рухомих перфорованих дисків 7 (9 і 10). 4

Дивитися

Додаткова інформація

Назва патенту англійською

Dispersing mixing device

Автори англійською

Mikulionok Ihor Olehovych, Vozna Anna Serhiivna

Назва патенту російською

Диспергирующее смесительное устройство

Автори російською

Микульонок Игорь Олегович, Микуленок Игорь Олегович

МПК / Мітки

МПК: B01F 7/26

Мітки: диспергувально-змішувальний, пристрій
